Gewindebohrerausbohrer VHM TiAlN GL38mm HRC M3
Compare
Beschreibung: zum Entfernen abgebrochener Gewindebohrer, einsetzbar bis 65 HRC
Einsatz:
Der abgebrochene Gewindebohrer darf nicht über das Werkstück herausstehen (muss im Bohrloch stecken)!
Die Standzeit des Gewindebohrerausbohrers beträgt ca. 3-5 Gewinde.
Tisch- oder Ständerbohrmaschine: Schmierung trocken oder nass, Drehzahl 1000-2000 U/min, Handvorschub
NC-Maschine: Schmierung nass, Drehzahl 1400-2400 U/min, Vorschub ca. 0,03-0,06 mm pro Umdrehung
1. Zentrieren des Gewindebohrerausbohrers durch mehrmaliges Antippen auf den abgebrochenen Gewindebohrer, auch auf schrägen Flächen
2. Ausbohrvorgang beginnen
3. bei tieferen Gewinden eventuell 2-3 mal entspänen
4. Späne aus dem Bohrloch entfernen (z.B. mit Druckluft)
5. eventuelle Restspäne mit einer Reisnadel herausnehmen
6. mit dem neuen Gewindebohrer das Gewinde schneiden
7. Prüfung des Gewindes mit einem Gewindegrenzlehrdorn

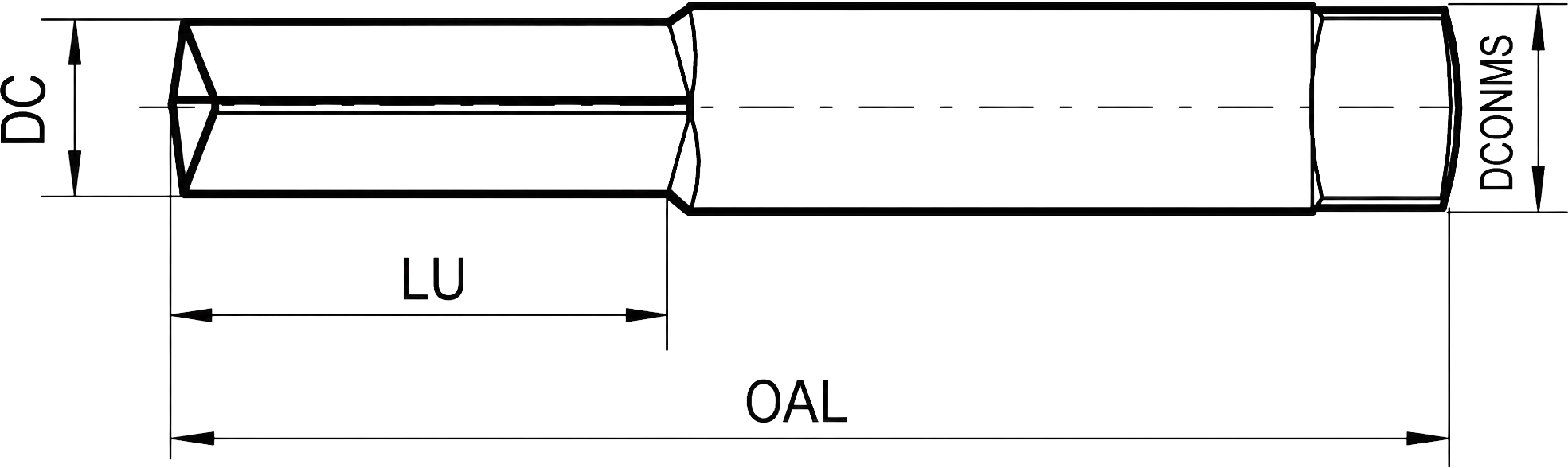

| 1_Aufnahme: | Zylinder |
|---|---|
| 1_Gesamtlänge OAL (mm): | 39 |
| 1_Schaftdurchmesser DCONMS (mm): | 3 |
| Beschichtung: | TiAIN |
| Einsatzgebiet: | hard machining |
| Material: | VHM |
| Norm: | Werksnorm |
| Tmax (mm): | 10 |
| Ø der Vorbohrung (mm): | 2,5 |
