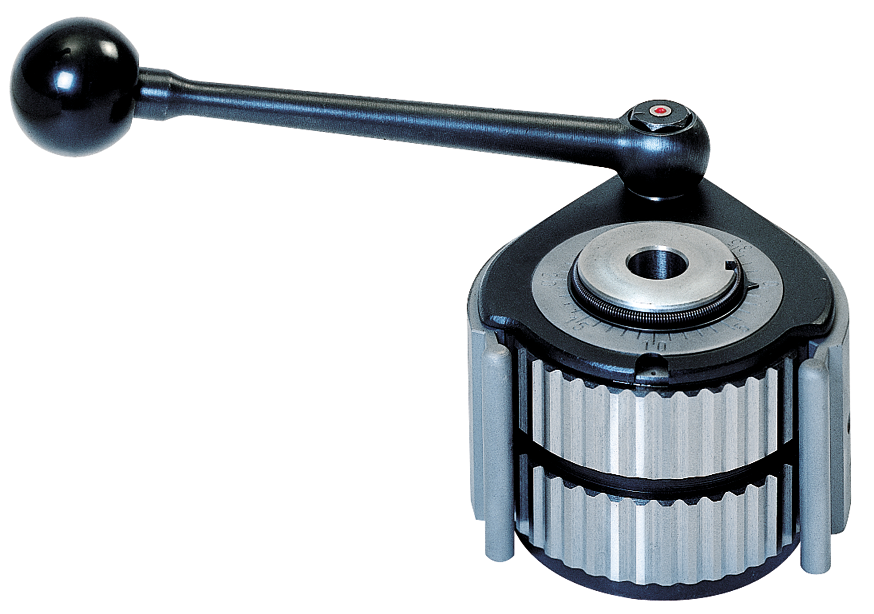

Grundkörper Schnellwechselsystem 25/32mm Gr. B
Product number:
22500B
EAN:
4064401117572
Compare
hochwertiger Vergütungsstahl mit gehärteter und geschliffener Aufnahmeverzahnung, der Stahlhalter wird durch einen Exzenterbolzen und ein Spannschalenpaar gegen die Verzahnung des Grundkörpers gespannt, Wiederholgenauigkeit von 0,01 mm bei 40 möglichen Winkelstellungen (auch nach unzähligen Werkzeugwechseln)
| Ausladung (mm): | 71 |
|---|---|
| B (mm): | 150 |
| Bohrung (mm): | 32 |
| Einsatz: | zur Aufnahme von Schnellwechsel-Haltern auf Drehmaschinen |
| Gr-: | B |
| H (mm): | 75 |
| Norm: | Werksnorm |
| Schlittenbreite (mm): | 150 |
| Stahlauflage (mm): | H25 = 12 H32 = 13,5 |
| für Größe: | 25/32 |
| min- Schneidkantenhöhe (mm): | H25 = 12 + h H32 = 13,5 + h |
Skip product gallery
Ähnliche Produkte
22500A -
€327.84
Grundkörper Schnellwechselsystem 16/20mm Gr. A
Subscription
Compare

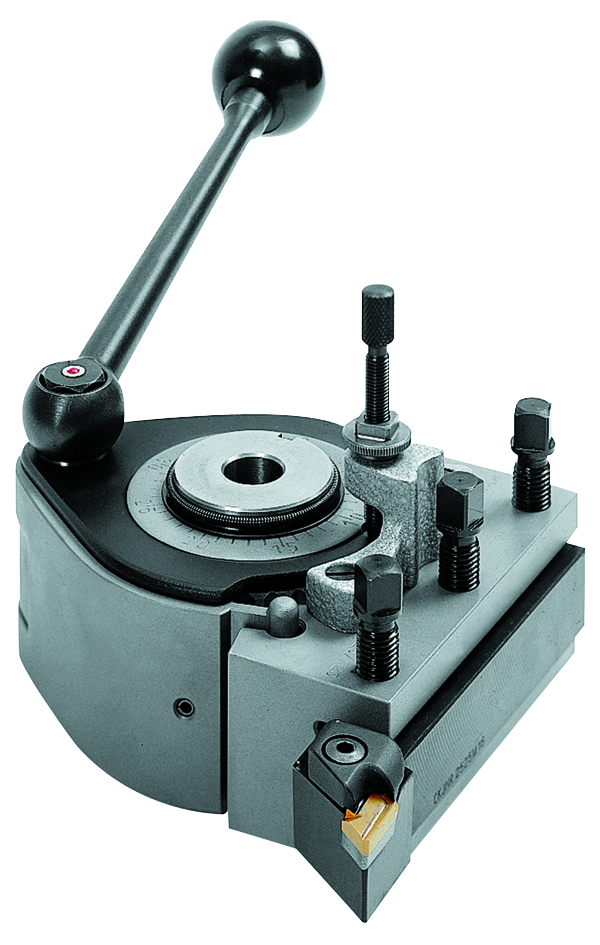

Grundkörper Schnellwechselsystem 16/20mm Gr. A
