Hydro-Dehnspannfutter schlank HSK63-A HSC HYDRO-GRIP PENCIL® Form A DIN69893 mit IK DxL 6X50mm
Product number:
237176X50
Compare
reduzierte Störkontur durch extra schlankes Design, hohe Klemmkraft, hohe Rundlaufgenauigkeit, schwingungsdämpfende Wirkung, axiale Längeneinstellung möglich (Schraube erforderlich)
| Aufnahme: | HSK 63-A |
|---|---|
| Ausführung: | schlank |
| Bearbeitungstechnologie: | HSC |
| D1 (mm): | 40 |
| D5m (mm): | 63 |
| Einsatz: | für komplexe Werkstücke und tief liegende Kavitäten im Werkzeug- und Formenbau, zum HSC-Fräsen, Bohren und Reiben, zum Spannen von Werkzeugen mit zylindrischem Schaft in Toleranz h6 und h7 |
| Form: | A |
| IK: | ja |
| Norm: | DIN 69893 |
| Wuchtgüte: | G2,5 25000 |
| d1 (mm): | 63 |
| lc1 (mm): | 40 |
Variants

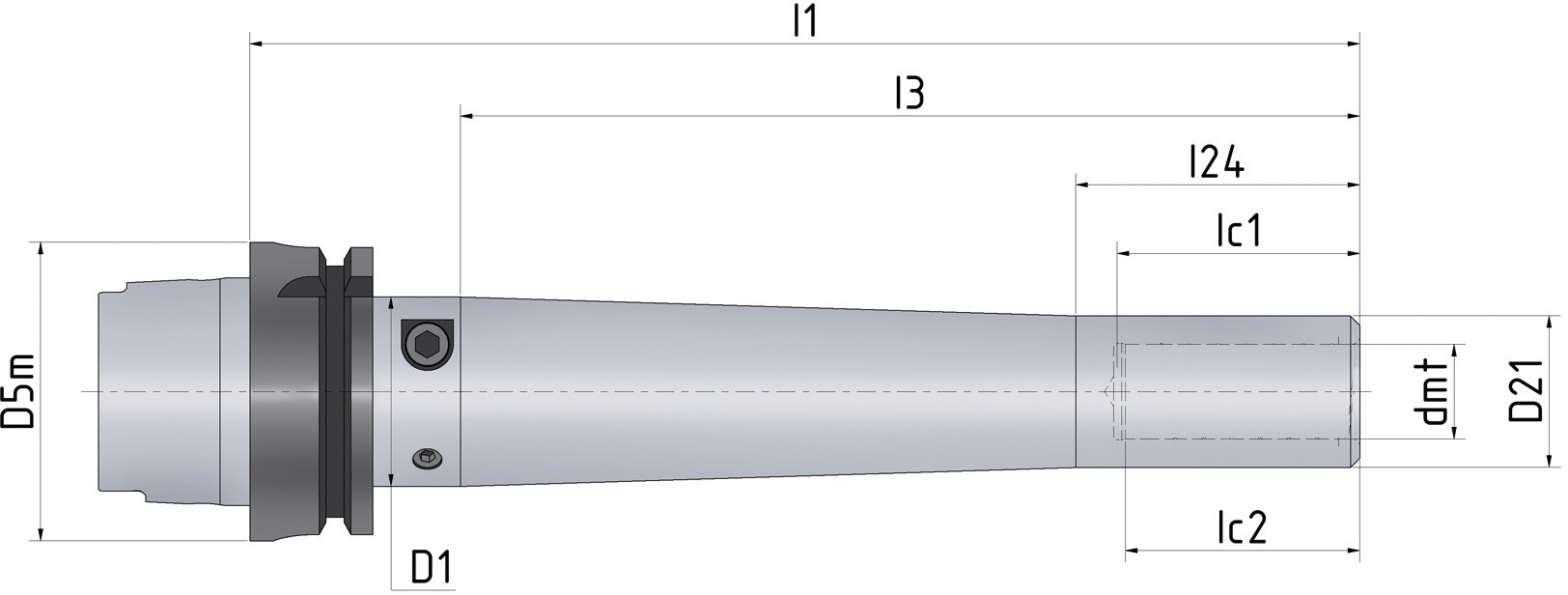

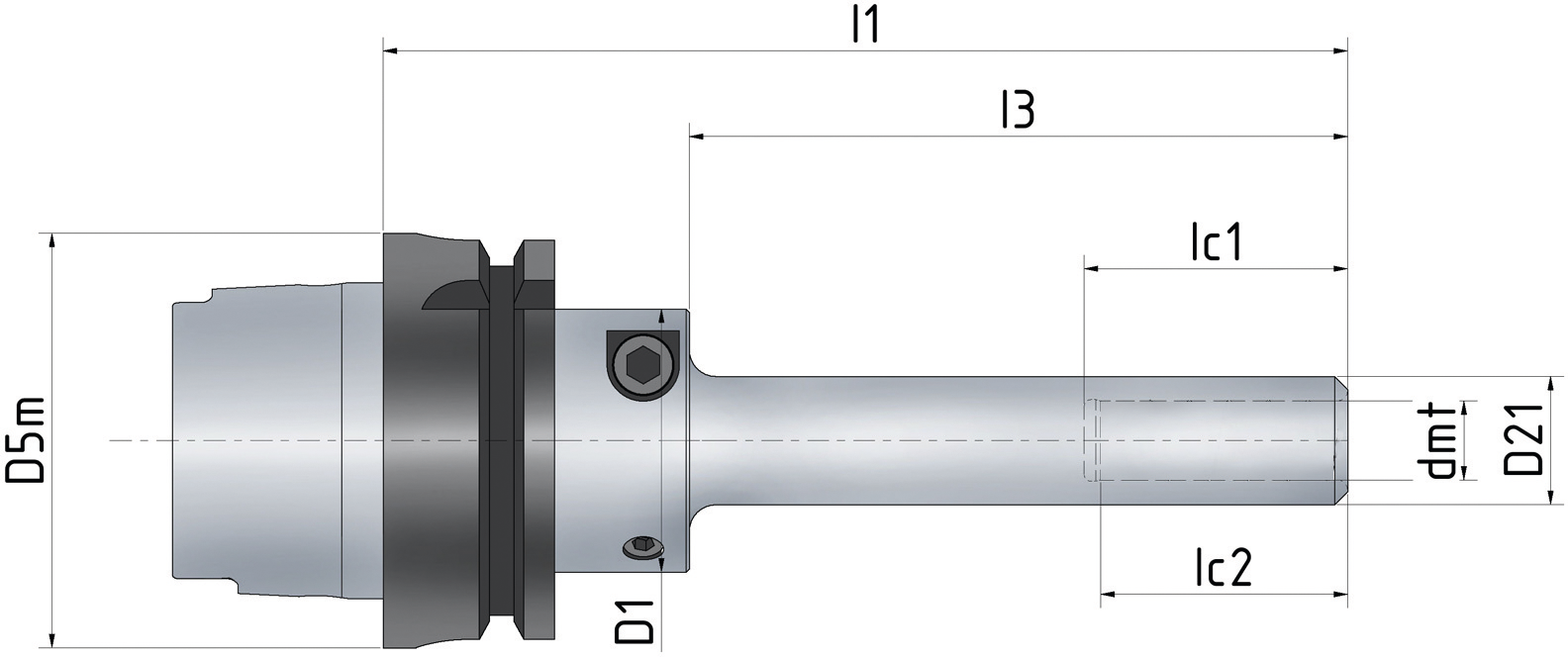

| Position | Code | D22 (mm) | l1 (mm) | lc2 (mm) | dmt (mm) | l3 (mm) | D21 (mm) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
|
237176X50 | 0 | 96,5 | 30 | 6 | 50 | 12 | 1 Stück |
€374.85
|
|||
| 3 |
|
2371712X150 | 24,5 | 196,5 | 37 | 12 | 150 | 19,5 | 1 Stück |
€374.85
|
|||
| 5 |
|
2371720X190 | 0 | 236,5 | 49 | 20 | 190 | 32 | 1 Stück |
€416.50
|
|||
| 4 |
|
2371720X110 | 0 | 156,5 | 49 | 20 | 110 | 32 | 1 Stück |
€374.85
|
|||
| 2 |
|
2371712X100 | 0 | 146,5 | 37 | 12 | 100 | 19,5 | 1 Stück |
€327.25
|
