Hydro-Dehnspannfutter schlank SK40 HSC HYDRO-GRIP PENCIL® Form AD DIN69871 mit IK DxL 12X50mm
Product number:
23457612X50
Compare
reduzierte Störkonturen durch extra schlankes Design, hohe Klemmkraft, hohe Rundlaufgenauigkeit, schwingungsdämpfende Wirkung, axiale Längeneinstellung möglich (Schraube erforderlich)
| Aufnahme: | SK 40 |
|---|---|
| Ausführung: | schlank |
| Bearbeitungstechnologie: | HSC |
| D1 (mm): | 40 |
| Einsatz: | für komplexe Werkstücke und tief liegende Kavitäten im Werkzeug- und Formenbau, zum HSC-Fräsen, Bohren und Reiben, zum Spannen von Werkzeugen mit zylindrischem Schaft in Toleranz h6 und h7 |
| Form: | AD |
| IK: | ja |
| Norm: | ISO 7388-1/DIN 69871 |
| Typ: | HYDRO-GRIP PENCIL® |
| Wuchtgüte: | G2,5 25000 |
| l21 (mm): | 0 |
| l22 (mm): | 0 |
Variants

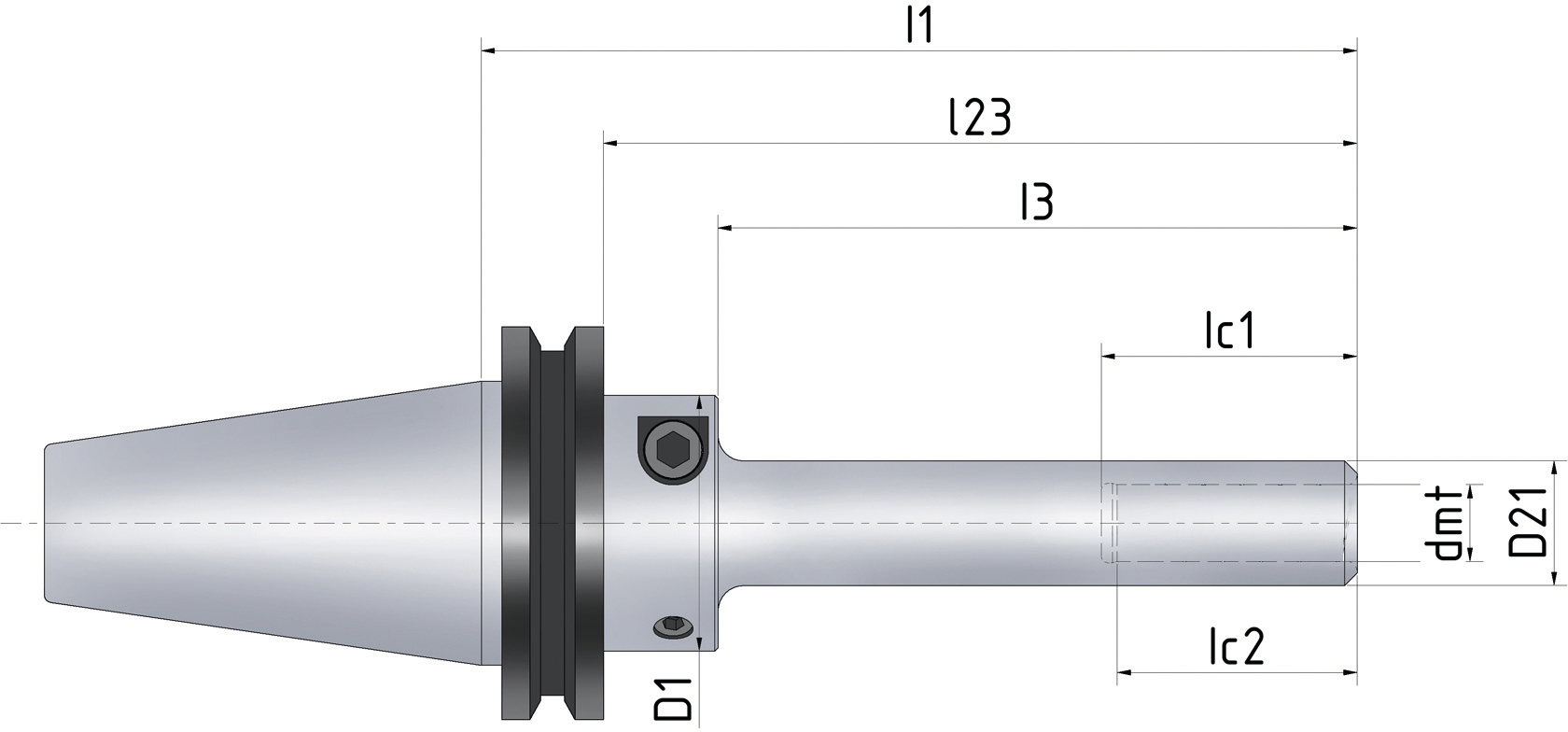

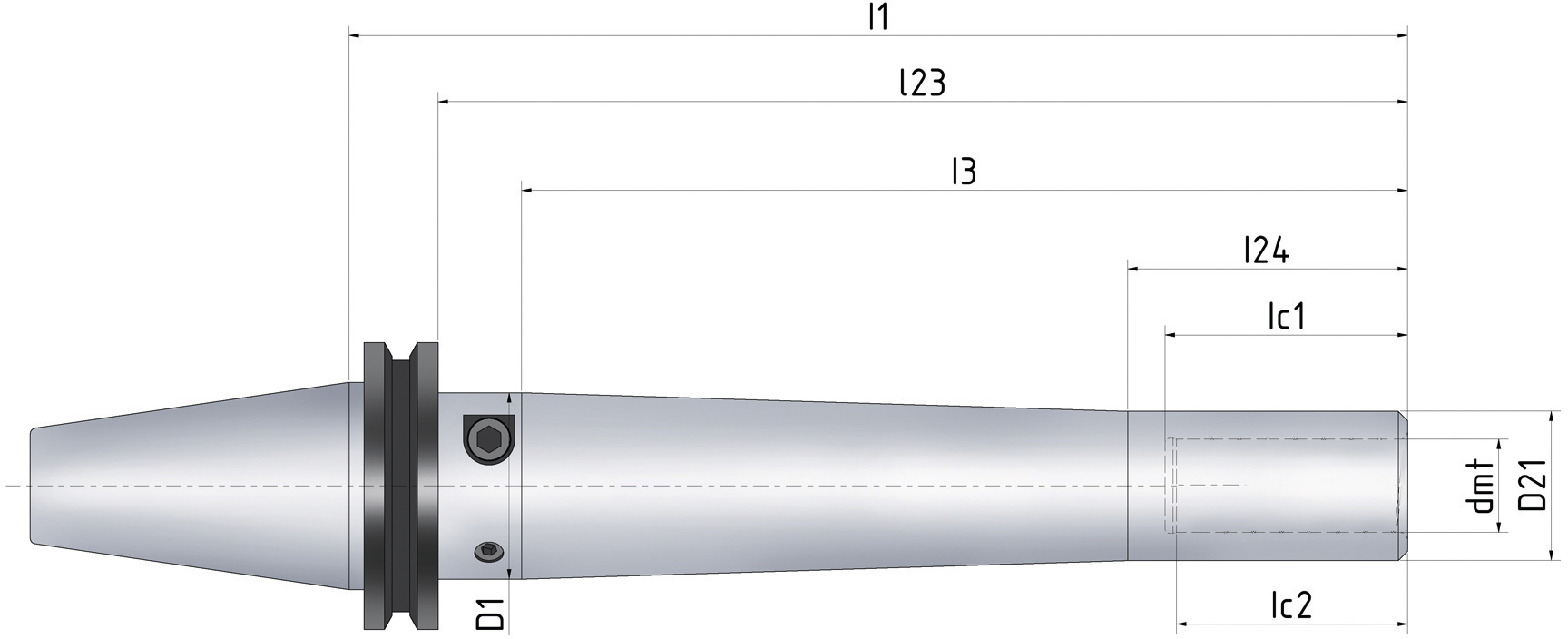

| Position | Code | l1 (mm) | D22 (mm) | l24 (mm) | lc2 (mm) | dmt (mm) | lc1 (mm) | l23 (mm) | l3 (mm) | D21 (mm) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 |
|
23457612X50 | 87 | 0 | 0 | 37 | 12 | 40 | 67,9 | 50 | 19,5 | 1 Stück |
€297.50
|
|||
| 5 |
|
23457620X110 | 147 | 0 | 60 | 49 | 20 | 52 | 127,9 | 110 | 32 | 1 Stück |
€560.43
|
|||
| 1 |
|
2345766X50 | 87 | 0 | 0 | 30 | 6 | 40 | 67,9 | 50 | 12 | 1 Stück |
€357.00
|
|||
| 6 |
|
23457620X190 | 227 | 0 | 60 | 49 | 20 | 52 | 207,9 | 190 | 32 | 1 Stück |
€679.01
|
|||
| 4 |
|
23457612X150 | 187 | 24,5 | 0 | 37 | 12 | 40 | 167,9 | 150 | 19,5 | 1 Stück |
€386.75
|
|||
| 3 |
|
23457612X100 | 137 | 0 | 0 | 37 | 12 | 40 | 117,9 | 100 | 19,5 | 1 Stück |
€327.25
|
