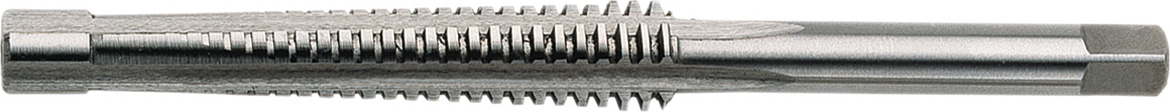

Maschinen-Muttergewindebohrer Trapez HSSE DIN103 Tol.7H Durchgangsloch Tr20x4
Compare
| Art des Gewindes: | Trapezgewinde TR |
|---|---|
| Drallrichtung: | rechts |
| Einsatz: | für gut zerspanbare Werkstoffe bis 700 N/mm², unlegierte und niedriglegierte Stähle, für Gewindetiefen bis 1 x D, für Durchgangslöcher, nicht zum reversieren, nur vorwärts schneidend |
| Einsatzgebiet: | Gusseisen, Nichteisenmetalle, Stahl |
| Form des Schaftes: | 4-kant |
| Gewinde: | Innengewinde |
| Gewindetyp: | Durchgangsloch |
| Material: | HSS |
| Norm: | DIN 103 |
| Schneidrichtung: | rechts |
| Tol-: | 7H |
Variants

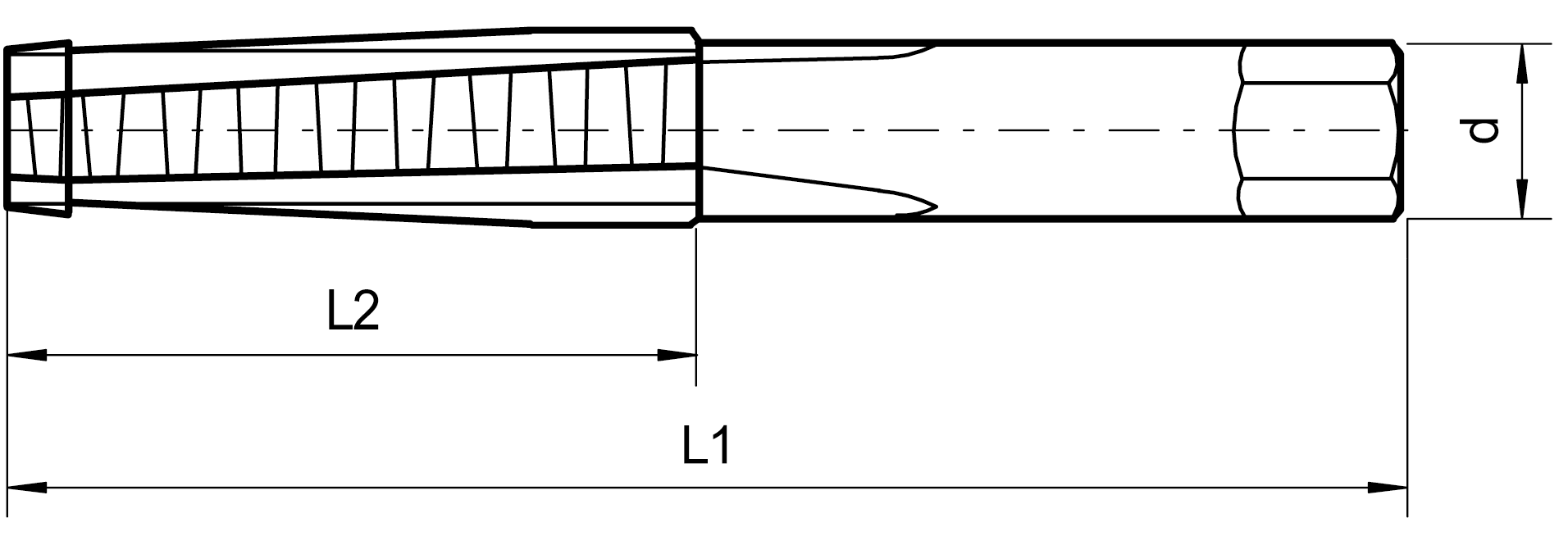

| Position | Code | L2 (mm) | d (mm) | □ (mm) | Steigung (mm) | L1 (mm) | Ø der Vorbohrung (mm) | Gewinde | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
|
1578010X3 | 75 | 7 | 5,5 | 3 | 125 | 7,25 | 10x3 | 1 Stück |
€431.14
|
|||
| 2 |
|
1578012X3 | 111 | 8 | 6,2 | 3 | 165 | 9,25 | 12x3 | 1 Stück |
€373.07
|
|||
| 3 |
|
1578014X4 | 112 | 10 | 8 | 4 | 170 | 10,25 | 14x4 | 1 Stück |
€398.41
|
|||
| 4 |
|
1578016X4 | 116 | 11 | 9 | 4 | 180 | 12,25 | 16x4 | 1 Stück |
€436.37
|
|||
| 5 |
|
1578020X4 | 124 | 14 | 11 | 4 | 200 | 16,25 | 20x4 | 1 Stück |
€462.79
|
