Permanent- Magnetspannplatte mit radialer Polteilung NEOSTAR H57mm 12 rund D200mm
Product number:
25509200
Compare
mittlere Bauhöhe bei sehr hoher Haltekraft, flüssigkeitsdicht, mechanisch EIN/AUS-schaltbar, das Zentrum ist nicht magnetisch und kann bis max. Maß "C" durchgebohrt werden, Werkstücke können spannungsfrei und schnell gespannt werden, Rundum- Bearbeitung, zentrische Durchgangsbohrung kann eingearbeitet werden, geringe Eindringtiefe der Magnetkraft (ca.10 mm), da flaches Magnetfeld
Hinweis:
- Das Maß C ist eine Zirkaangabe. - Andere Abmessungen auf Anfrage!
Hinweis:
- Das Maß C ist eine Zirkaangabe. - Andere Abmessungen auf Anfrage!
| Ausführung: | haftstarkes Neodym-Magnetspannsystem |
|---|---|
| Einsatz: | universell für rotationssymmetrische ferromagnetische Werkstücke einsetzbar, insbesondere zum Innenrundschleifen, Drehen und Hartdrehen, hervorragend zum Spannen von Ringen und Scheiben ab ca. 80 mm Durchmesser geeignet |
| Haftkraft pro cm² (N): | 100 - 140 |
Variants

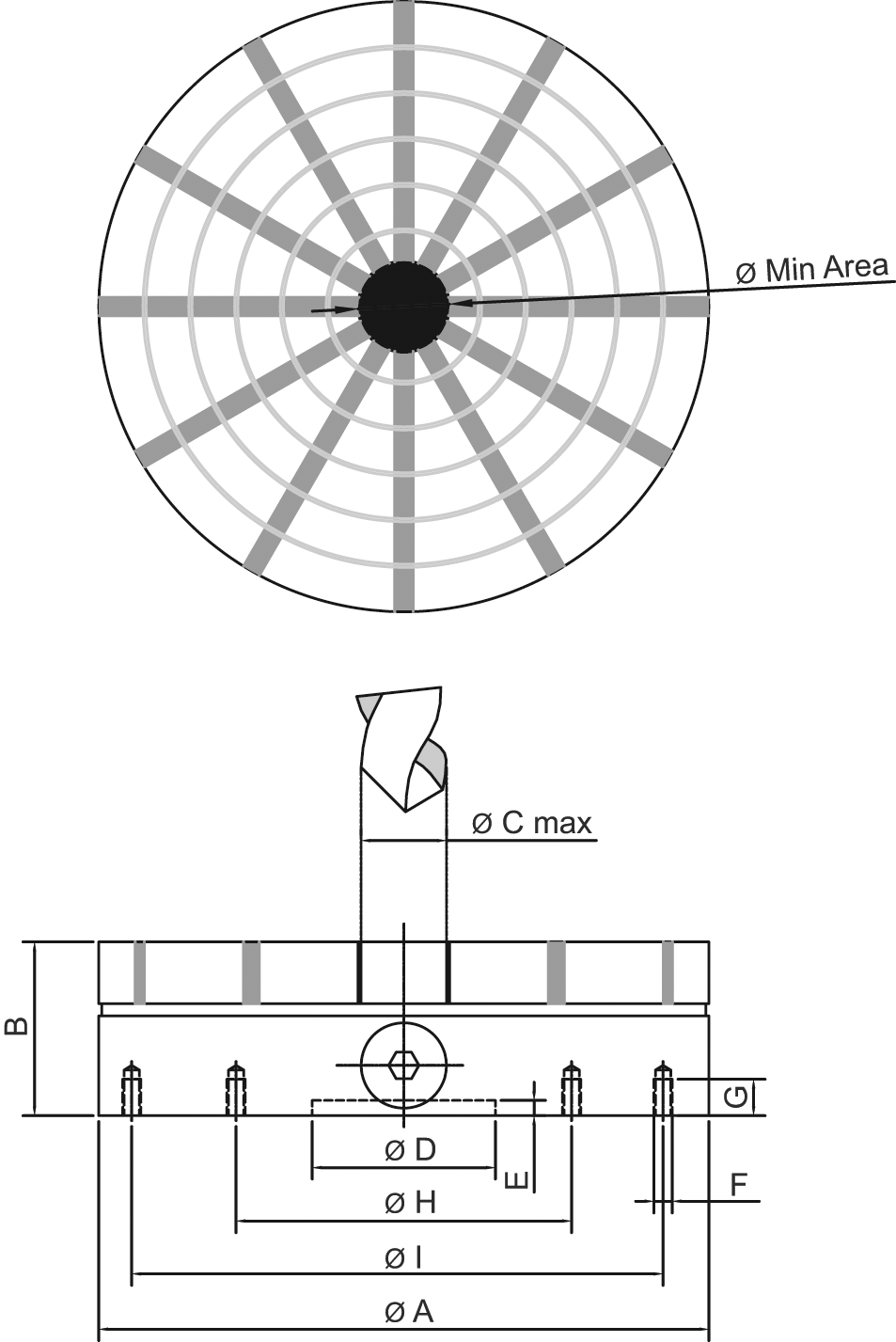

| Position | Code | Gewicht (kg) | C (mm) | B (mm) | D (mm) | G (mm) | Gewinde | H (mm) | E (mm) | I (mm) | Polteilung | A (mm) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 |
|
25509200 | 14 | 30 | 57 | 60 | 12 | 4 x M6 | 110 | 5 | 180 | 12 | 200 | 1 Stück |
€1,047.91
|
|||
| 4 |
|
25509250 | 27 | 42 | 70 | 80 | 12 | 4 x M6 | 140 | 5 | 220 | 16 | 250 | 1 Stück |
€1,313.64
|
|||
| 6 |
|
25509350 | 55 | 56 | 73 | 170 | 16 | 4 x M8 | 220 | 6 | 300 | 20 | 350 | 1 Stück |
€2,638.94
|
|||
| 5 |
|
25509300 | 41 | 42 | 73 | 150 | 16 | 4 x M8 | 180 | 6 | 260 | 16 | 300 | 1 Stück |
€1,857.23
|
|||
| 1 |
|
25509130 | 6 | 20 | 57 | 50 | 12 | 4 x M6 | - | 5 | 100 | 10 | 130 | 1 Stück |
€637.36
|
|||
| 2 |
|
25509160 | 9 | 24 | 57 | 50 | 12 | 4 x M6 | 80 | 5 | 120 | 10 | 160 | 1 Stück |
€822.41
|
