Schaftfräser Eckenradius VHM TiAlN Z2 4G 30° Typ N WN/DIN6535-HA D3mm NL26mm
Compare
Hinweis:
Andere Abmessungen, Freilängen und Eckradien auf Anfrage lieferbar!
| Bearbeitungsverfahren: | Umfang / Rampen / Tauchen |
|---|---|
| Beschichtung: | TiAlN |
| Drallrichtung: | rechts |
| Drallwinkel (°): | 30 |
| Einsatz: | zur Bearbeitung von sämtlichen Stählen bis max. 55 HRC sowie bedingt in Gusswerkstoffen |
| Einsatzgebiet: | Stahl |
| Einsatzgebiet Nebenanwendung: | Guss |
| Material: | VHM |
| Norm: | Werksnorm |
| Schaft: | HA |
| Schneidrichtung: | rechts |
| Typ: | N |
| Z: | 2 |
Variants

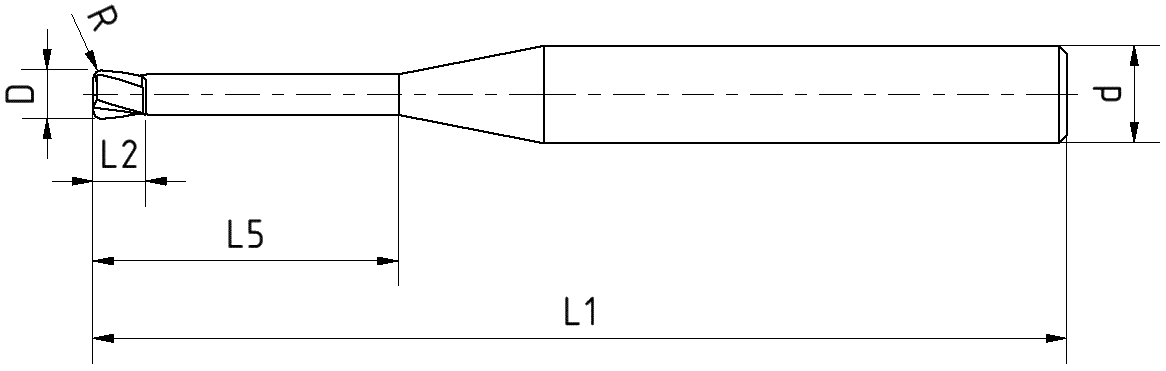

| Position | Code | L1 (mm) | d (mm) | D (mm) | L2 (mm) | R (mm) | D1 (mm) | L5 (mm) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 |
|
1613853X10 | 50 | 6 | 3 | 4,5 | 0,2 | 2,85 | 10 | 1 Stück |
€30.94
|
|||
| 5 |
|
1613850,5X2 | 45 | 4 | 0,5 | 0,7 | 0,05 | 0,45 | 2 | 1 Stück |
€24.99
|
|||
| 35 |
|
1613854X10 | 50 | 6 | 4 | 6 | 0,2 | 3,85 | 10 | 1 Stück |
€30.94
|
|||
| 14 |
|
1613851X8 | 50 | 4 | 1 | 1,5 | 0,1 | 0,95 | 8 | 1 Stück |
€21.42
|
|||
| 33 |
|
1613853X20 | 60 | 6 | 3 | 4,5 | 0,2 | 2,85 | 20 | 1 Stück |
€30.94
|
|||
| 26 |
|
1613852X10 | 50 | 4 | 2 | 3 | 0,2 | 1,95 | 10 | 1 Stück |
€20.23
|
|||
| 18 |
|
1613851,2X8 | 50 | 4 | 1,2 | 1,8 | 0,1 | 1,15 | 8 | 1 Stück |
€21.42
|
|||
| 21 |
|
1613851,5X8 | 50 | 4 | 1,5 | 2,3 | 0,1 | 1,45 | 8 | 1 Stück |
€21.42
|
|||
| 22 |
|
1613851,5X10 | 50 | 4 | 1,5 | 2,3 | 0,2 | 1,45 | 10 | 1 Stück |
€21.42
|
|||
| 39 |
|
1613854X26 | 65 | 6 | 4 | 6 | 0,2 | 3,85 | 26 | 1 Stück |
€30.94
|
|||
| 7 |
|
1613850,8X2 | 45 | 4 | 0,8 | 1,2 | 0,1 | 0,75 | 2 | 1 Stück |
€22.61
|
|||
| 28 |
|
1613852X16 | 50 | 4 | 2 | 3 | 0,2 | 1,95 | 16 | 1 Stück |
€22.61
|
|||
| 12 |
|
1613851X4 | 50 | 4 | 1 | 1,5 | 0,1 | 0,95 | 4 | 1 Stück |
€21.42
|
|||
| 17 |
|
1613851,2X6 | 50 | 4 | 1,2 | 1,8 | 0,1 | 1,15 | 6 | 1 Stück |
€21.42
|
|||
| 6 |
|
1613850,5X4 | 45 | 4 | 0,5 | 0,7 | 0,05 | 0,45 | 4 | 1 Stück |
€24.99
|
|||
| 19 |
|
1613851,5X4 | 50 | 4 | 1,5 | 2,3 | 0,1 | 1,45 | 4 | 1 Stück |
€21.42
|
|||
| 25 |
|
1613852X8 | 50 | 4 | 2 | 3 | 0,2 | 1,95 | 8 | 1 Stück |
€20.23
|
|||
| 37 |
|
1613854X16 | 60 | 6 | 4 | 6 | 0,2 | 3,85 | 16 | 1 Stück |
€30.94
|
|||
| 16 |
|
1613851,2X4 | 50 | 4 | 1,2 | 1,8 | 0,1 | 1,15 | 4 | 1 Stück |
€21.42
|
|||
| 38 |
|
1613854X20 | 60 | 6 | 4 | 6 | 0,2 | 3,85 | 20 | 1 Stück |
€30.94
|
|||
| 1 |
|
1613850,2X1 | 40 | 4 | 0,2 | 0,3 | 0,05 | 0,17 | 1 | 1 Stück |
€34.51
|
|||
| 3 |
|
1613850,3X2 | 40 | 4 | 0,3 | 0,5 | 0,05 | 0,27 | 2 | 1 Stück |
€32.13
|
|||
| 11 |
|
1613851X3 | 50 | 4 | 1 | 1,5 | 0,1 | 0,95 | 3 | 1 Stück |
€21.42
|
|||
| 13 |
|
1613851X6 | 50 | 4 | 1 | 1,5 | 0,1 | 0,95 | 6 | 1 Stück |
€21.42
|
|||
| 23 |
|
1613851,5X12 | 50 | 4 | 1,5 | 2,3 | 0,2 | 1,45 | 12 | 1 Stück |
€21.42
|
|||
| 29 |
|
1613853X8 | 50 | 6 | 3 | 4,5 | 0,2 | 2,85 | 8 | 1 Stück |
€30.94
|
|||
| 9 |
|
1613850,8X6 | 45 | 4 | 0,8 | 1,2 | 0,1 | 0,75 | 6 | 1 Stück |
€22.61
|
|||
| 4 |
|
1613850,5X1 | 45 | 4 | 0,5 | 0,7 | 0,05 | 0,45 | 1 | 1 Stück |
€24.99
|
|||
| 2 |
|
1613850,3X1 | 40 | 4 | 0,3 | 0,5 | 0,05 | 0,27 | 1 | 1 Stück |
€32.13
|
|||
| 24 |
|
1613852X6 | 50 | 4 | 2 | 3 | 0,2 | 1,95 | 6 | 1 Stück |
€20.23
|
|||
| 32 |
|
1613853X16 | 60 | 6 | 3 | 4,5 | 0,2 | 2,85 | 16 | 1 Stück |
€30.94
|
|||
| 34 |
|
1613853X26 | 65 | 6 | 3 | 4,5 | 0,2 | 2,85 | 26 | 1 Stück |
€30.94
|
|||
| 20 |
|
1613851,5X6 | 50 | 4 | 1,5 | 2,3 | 0,1 | 1,45 | 6 | 1 Stück |
€21.42
|
|||
| 27 |
|
1613852X12 | 50 | 4 | 2 | 3 | 0,2 | 1,95 | 12 | 1 Stück |
€20.23
|
|||
| 8 |
|
1613850,8X4 | 45 | 4 | 0,8 | 1,2 | 0,1 | 0,75 | 4 | 1 Stück |
€22.61
|
|||
| 36 |
|
1613854X12 | 50 | 6 | 4 | 6 | 0,2 | 3,85 | 12 | 1 Stück |
€30.94
|
|||
| 31 |
|
1613853X12 | 50 | 6 | 3 | 4,5 | 0,2 | 2,85 | 12 | 1 Stück |
€30.94
|
|||
| 10 |
|
1613850,8X8 | 45 | 4 | 0,8 | 1,2 | 0,1 | 0,75 | 8 | 1 Stück |
€22.61
|
|||
| 15 |
|
1613851X10 | 50 | 4 | 1 | 1,5 | 0,1 | 0,95 | 10 | 1 Stück |
€21.42
|
