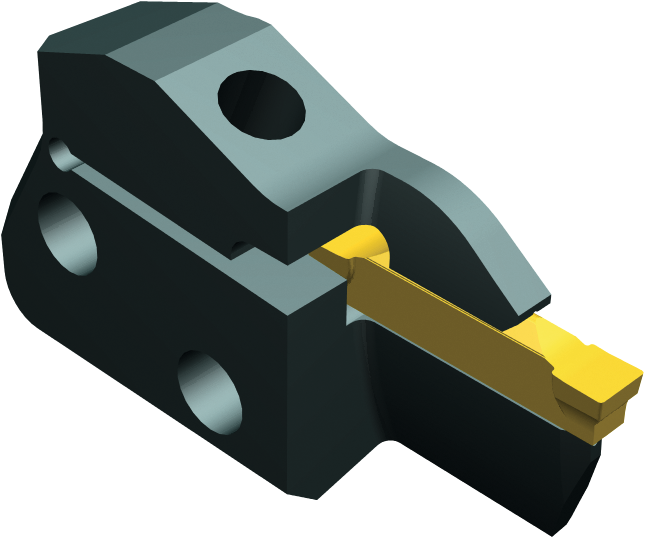

Schneidenträger Axial WMT™ Gr. 3 links D70-100mm außen

Product number: 199599L9

i

Select individual items in the table below for detailed information, additional images and documents.

€169.57*

Prices incl. VAT plus shipping costs

excl. VAT

incl. VAT

ex works

Print product details

Compare

Downloads

werkstoffuebersicht

schnittwertempfehlungen

designPage_embedded

überragende Systemsteifigkeit und Spannmöglichkeit, kürzere Taktzeiten und weniger Revolver-Indexe, präzise Wendeschneidplatten-Positionierung durch doppelte V-Form für eine exakte Bearbeitung
Hinweis:
Das Anzugsmoment der Schrauben für das Klemmelement und den Schneidenträger entspricht 8-10 Nm.

Einsatz:	zum axialen Einstechen, Abstechdrehen und Profildrehen
Form des Schaftes:	4-kant
Norm:	Werksnorm

Variants

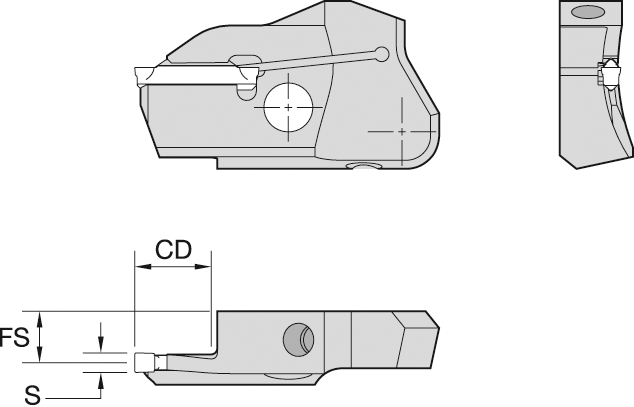

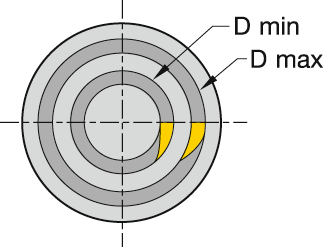

Position		Code	Dmin (mm)	Gr-	Dmax (mm)	S (mm)	CD (mm)	Ausführung	FS (mm)	Quantity	PU	Price/PU
18		199599L9	70	3	100	3	15,88	links	11		1 Stück	€169.57		Compare
16		199599L7	52	5	70	5	19,05	links	10		1 Stück	€169.57		Compare
13		199599L4	38	5	52	5	15,88	links	10		1 Stück	€169.57		Compare
4		199599R4	70	3	100	3	15,88	rechts	11		1 Stück	€169.57		Compare
23		199599L14	100	4	205	4	19,05	links	10,5		1 Stück	€169.57		Compare
24		199599L15	100	5	205	5	22	links	10		1 Stück	€169.57		Compare
14		199599L5	52	3	70	3	15,88	links	11		1 Stück	€169.57		Compare
7		199599R7	100	4	205	4	19,05	rechts	10,5		1 Stück	€169.57		Compare
21		199599L12	70	6	100	6	19,05	links	10		1 Stück	€178.50		Compare
9		199599R9	100	6	205	6	22	rechts	10		1 Stück	€178.50		Compare
20		199599L11	70	5	100	5	19,05	links	10		1 Stück	€169.57		Compare
11		199599L2	38	3	52	3	12,7	links	11		1 Stück	€169.57		Compare
17		199599L8	52	6	70	6	19,05	links	10		1 Stück	€178.50		Compare
6		199599R6	100	3	205	3	19,05	rechts	11		1 Stück	€169.57		Compare
8		199599R8	100	5	205	5	22	rechts	10		1 Stück	€169.57		Compare
12		199599L3	38	4	52	4	12,7	links	10,5		1 Stück	€169.57		Compare
3		199599R3	52	4	70	4	15,88	rechts	10,5		1 Stück	€169.57		Compare
22		199599L13	100	3	205	3	19,05	links	11		1 Stück	€169.57		Compare
5		199599R5	70	4	100	4	15,88	rechts	10,5		1 Stück	€169.57		Compare
2		199599R2	52	3	70	3	15,88	rechts	11		1 Stück	€169.57		Compare
1		199599R1	38	3	52	3	12,7	rechts	11		1 Stück	€169.57		Compare
15		199599L6	52	4	70	4	15,88	links	10,5		1 Stück	€169.57		Compare
25		199599L16	100	6	205	6	22	links	10		1 Stück	€178.50		Compare
