Klemmhalter SDNCN Außenbearbeitung für DC.. 11.. WSP SDNCN1616H11 neutral

Product number: 193013N1616H11

Select individual items in the table below for detailed information, additional images and documents.

€114.84*

Prices incl. VAT plus shipping costs

excl. VAT

incl. VAT

ex works

Print product details

Compare

Downloads

werkstoffuebersicht

schnittwertempfehlungen

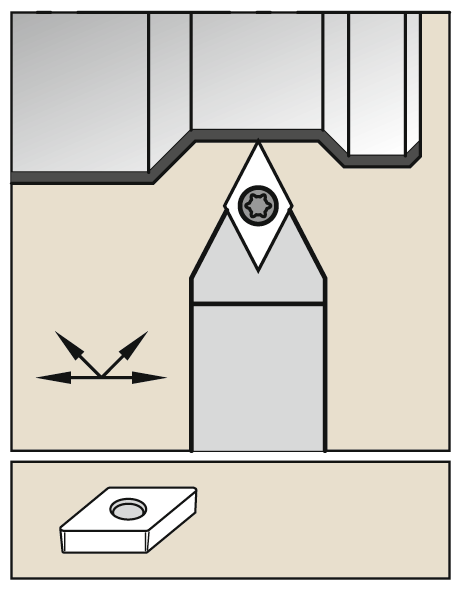

positiver Klemmhalter, neutral

Ausführung:	Neutral
Bearbeitungsverfahren:	Außendrehen
Einsatz:	zum Plan-, Kopier- und Längsdrehen auf CNC- und konventionellen Maschinen
Ersatzteile:	19G1EY Gewindebuchse /19S1EY Spannschraube /19U3EY Unterlegplatte
Form des Schaftes:	4-kant
Norm:	Werksnorm
Passend zu:	WSP DC.. 11..
Y (°):	0

Variants

Position	Code	Schafthöhe (mm)	f (mm)	Schaftbreite (mm)	ISO-Code	l1 (mm)	PU	Price/PU
3	193013N2525M11	25	12,5	25	SDNCN2525M11	150	1 Stück	€129.71	Compare
2	193013N2020K11	20	10	20	SDNCN2020K11	125	1 Stück	€116.74	Compare
1	193013N1616H11	16	8	16	SDNCN1616H11	100	1 Stück	€114.84	Compare

Zubehör von

19G1EY - €10.71
Gewindebuchse

Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück

€10.71

Subscription

Compare

19U3EY - €16.18
Unterlegplatte

Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück

€16.18

Subscription

Compare

19S1EY - €7.97
Spannschraube

Ausführung: A

Hinweis:Welches Ersatzteil passt wo? Schauen Sie bitte direkt in den Tabellen der Drehhalter!

per Stück

€7.97

Subscription

Compare

Zubehör

193032CP25TU - €5.24
Wendeschneidplatte TiCN/Al2O3 DCMT 11T304 CP25TU

Schneidstoff: CP25TU

per Stück

€5.24

Subscription

Compare

193038CP25TU - €5.24
Wendeschneidplatte TiCN/Al2O3 DCMT 11T308 CP25TU

Schneidstoff: CP25TU

per Stück

€5.24

Subscription

Compare

193022DNU10 - €7.85
Wendeschneidplatte DCGT 11T302 TL DNU10

per pices

€7.85

Subscription

Compare

193032DUB25 - €9.04
Wendeschneidplatte TiN/Al2O3 DCMT 11T304 TU DUB25

Beschichtung: TiN/Al2O3 | ISO-Code: DCMT 11T304 TU | Schneidstoff: DUB25 | Spanleitstufe: MD

per pices

€9.04

Subscription

Compare

1984917 - €11.32
Wendeschneidplatte DCMT 11T304 UF YG3020

ISO-Code: DCMT 11T304 UF | VPE: 10

- YG3010 und YG3030: neue Al2O3-Beschichtungstechnologie und hervorragende Oberflächenglätte, erhöhte Verschleißfestigkeit und Beständigkeit gegen Absplittern - YG3020: Substrat speziell für gute Zähigkeit, ausgezeichnete Oberflächenglätte, erhöhte Verschleißfestigkeit und Zuverlässigkeit

per pices

€11.32

Subscription

Compare

193034DNU10 - €11.66
Wendeschneidplatte DCGT 11T308 TL DNU10

Beschichtung: none | ISO-Code: DCGT 11T308 TL | Schneidstoff: DNU10

per pices

€11.66

Subscription

Compare

XWI5623587 - €11.79
Wendeschneidplatte Widia DCMT 11T304 MU WK20CT ^

per piece

€11.79

Subscription

Compare

193039WP25CT - €11.79
Wendeschneidplatte ZrCN DCMT 11T308 MU WP25CT

per pices

€11.79

Subscription

Compare

193025WP25CT - €11.79
Wendeschneidplatte ZrCN DCMT 11T304 FP WP25CT

ISO-Code: DCMT 11T304 FP | Schneidstoff: WP25CT

per pices

€11.79

Subscription

Compare

193027DSB15 - €12.26
Wendeschneidplatte TiN/Al2O3 DCMT 11T304 TL DSB15

ISO-Code: DCMT 11T304 TL | Schneidstoff: DSB15 | Schnitt: glatter schnitt | Spanleitstufe: TL

per piece

€12.26

Subscription

Compare

XMIDCGT11T30 - €15.23
Wendeschneidplatte Mitsubishi DCGT11T302L-F NX2525

per piece

€15.23

Subscription

Compare

1880122 - €30.35
Wendeschneidplatte CBN DCGW 11T302-2MC DGBC15 D

- DGBC15: beschichtete CBN-Sorte mit hohem CBN-Gehalt in Sandwich- und Normalausführung, Superfeinkorn, hohe Verschleißfestigkeit und Zähigkeit - DHBC25: beschichtete CBN-Sorte mit niedrigem CBN-Gehalt in Sandwich- und Normalausführung, Feinkorn, sehr hohe Verschleißfestigkeit, Druckfestigkeit beim Hartdrehen im glatten Schnitt - DHBC40: beschichtete CBN-Sorte mit niedrigem CBN-Gehalt in Sandwich- und Normalausführung, Superfeinkorn, sehr hohe Verschleißfestigkeit, Druckfestigkeit beim Hartdrehen im leicht bis stark unterbrochenen Schnitt

per piece

€30.35

Subscription

Compare

1880142 - €30.35
Wendeschneidplatte CBN DCGW 11T308-2MC DGBC15 D

per piece

€30.35

Subscription

Compare

1880039 - €41.65
Wendeschneidplatte PKD DCGT 11T308 PDCS DNP CB2

Beschichtung: none | Drehrichtung der Schneidplatte: rechts | ISO-Code: DCGT11T308 PDCS | Spanbrecher: Ja | Spanleitstufe: CB2

- der Schneidstoff DNP ist ein polykristalliner Diamant (Verbundwerkstoff) mit Hartmetallunterlage, Grobkorn, gute Schneidkantenschärfe für geringen Schnittdruck bei engen Toleranzen, geringere Verschleißfestigkeit bei hoher Zähigkeit - der Schneidstoff DNC ist ein solider polykristalliner CVD-Diamant ohne Binder und ohne Hartmetallunterlage, perfekte Schneidkantenschärfe und schartenfreie Schneidkanten, kein Schnittdruck und Einhaltung engster Toleranzen, höchste Verschleißfestigkeit und sehr hohe Wärmeleitfähigkeit (HPC und HSC) sowie hohe Zähigkeit

per piece

€41.65

Subscription

Compare

1930541 - €57.60
Wendeschneidplatte DCGT 11T304 PKD F

ISO-Code: DCGT 11T304 PKD F | Schnitt: glatter schnitt

per pices

€57.60

Subscription

Compare

S193032CP25TU - €58.31
Wendeschneidplatte TiCN/Al2O3 DCMT 11T304 CP25TU

ISO-Code: DCMT 11T304

per Pack

€58.31

Subscription

Compare

1930553 - €68.31
Wendeschneidplatte DCGW 11T304-2MC S DH64M

per Stück

€68.31

Subscription

Compare

alternative Halter

192921LA16Q11 - €208.37
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP A16QSDQCL11 Stahl-Schaft links

Ausführung: links | Dmin (mm): 23 | ISO-Code: A16QSDQCL11 | d (mm): 16 | f (mm): 14 | l1 (mm): 180 | l2 (mm): 28

geringeres Dmin, zylindrische Bauform, dadurch dichtend, größere überarbeitete Spanmulde für ideale Spanabfuhr bei perfektem Kühlmittelfluss

per piece

€208.37

Subscription

Compare

193017LA20R11 - €134.71
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP A20RSDQCL11 Stahl-Schaft links

Ausführung: links | Dmin (mm): 26 | Ersatzteile: 19S2EY Spannschraube | ISO-Code: A20RSDQCL11 | d (mm): 20 | f (mm): 13 | l1 (mm): 200 | l2 (mm): 32

positive Bohrstange mit Innenkühlung für besseren Spanabtransport

per Stück

€134.71

Subscription

Compare

193018LAH20R11 - €333.44
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP AH20RSDQCL11 HSS-Schaft links

Ausführung: links | Dmin (mm): 25 | ISO-Code: AH20RSDQCL11 | d (mm): 20 | f (mm): 12,5

positive Bohrstange mit Innenkühlung für besseren Spanabtransport, HSS-Schaft begünstigt Schwingungsdämpfung

per Stück

€333.44

Subscription

Compare

193019LE20S11 - €938.43
Bohrstange SDQC 107,5° IK Innenbearbeitung für DC.. 11.. WSP E20SSDQCL11 HM-Schaft links

Ausführung: links | Dmin (mm): 25 | ISO-Code: E20SSDQCL11 | d (mm): 20 | f (mm): 12,5 | l2 (mm): 13

positive Bohrstange mit Innenkühlung für besseren Spanabtransport, HM-Schaft für optimale Schwingungsdämpfung

per Stück

€938.43

Subscription

Compare

192923LA16Q11 - €208.37
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP A16QSDUCL11 Stahl-Schaft links

Ausführung: links | Dmin (mm): 23 | ISO-Code: A16QSDUCL11 | d (mm): 16 | f (mm): 14 | l1 (mm): 180 | l2 (mm): 28

geringeres Dmin, zylindrische Bauform, dadurch dichtend, größere überarbeitete Spanmulde für ideale Spanabfuhr bei perfektem Kühlmittelfluss

per piece

€208.37

Subscription

Compare

193014LA20R11 - €126.02
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP A20RSDUCL11 Stahl-Schaft links

Ausführung: links | Dmin (mm): 25 | Ersatzteile: 19S2EY Spannschraube | ISO-Code: A20RSDUCL11 | d (mm): 20 | f (mm): 13 | l1 (mm): 200 | l2 (mm): 33,8

positive Bohrstange mit Innenkühlung für besseren Spanabtransport

per Stück

€126.02

Subscription

Compare

193015LAH20R11 - €333.44
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP AH20RSDUCL11 HSS-Schaft links

Ausführung: links | Dmin (mm): 26 | ISO-Code: AH20RSDUCL11 | d (mm): 20 | f (mm): 13 | l2 (mm): 30

positive Bohrstange mit Innenkühlung für besseren Spanabtransport, HSS-Schaft begünstigt Schwingungsdämpfung

per Stück

€333.44

Subscription

Compare

193016LE20S11 - €1,198.57
Bohrstange SDUC 93° IK Innenbearbeitung für DC.. 11.. WSP E20SSDUCL11 HM-Schaft links

Ausführung: links | Dmin (mm): 23,5 | ISO-Code: E20SSDUCL11 | d (mm): 20 | f (mm): 12,5 | l2 (mm): 20,5

positive Bohrstange mit Innenkühlung für besseren Spanabtransport, HM-Schaft für optimale Schwingungsdämpfung

per Stück

€1,198.57

Subscription

Compare

19301L1616H11 - €114.84
Klemmhalter SDHC 107,5° Außenbearbeitung für DC.. 11.. WSP SDHCL1616H11 links

Ausführung: links | ISO-Code: SDHCL1616H11 | Schaftbreite (mm): 16 | Schafthöhe (mm): 16 | f (mm): 20 | l1 (mm): 100 | l2 (mm): 11,6

positiver Klemmhalter

per Stück

€114.84

Subscription

Compare

19300L1616H11 - €114.84
Klemmhalter SDJC 93° Außenbearbeitung für DC.. 11.. WSP SDJCL1616H11 links

Ausführung: links | ISO-Code: SDJCL1616H11 | Schaftbreite (mm): 16 | Schafthöhe (mm): 16 | f (mm): 20 | l1 (mm): 100 | l2 (mm): 20

positiver Klemmhalter

per Stück

€114.84

Subscription

Compare

193005L1616H11 - €277.98
Klemmhalter SDJC 93° IK Außenbearbeitung für DC.. 11.. WSP SDJCL1616H11 links

Ausführung: links | ISO-Code: SDJCL1616H11 | Schaftbreite (mm): 16 | Schafthöhe (mm): 16 | f (mm): 20 | l1 (mm): 100 | l2 (mm): 20

positiver Klemmhalter mit Innenkühlung für besseren SpanabtransportLieferumfang:inklusive Anschlussnippel 1/8"

per Stück

€277.98

Subscription

Compare

193013N1616H11 - €114.84
Klemmhalter SDNCN Außenbearbeitung für DC.. 11.. WSP SDNCN1616H11 neutral

ISO-Code: SDNCN1616H11 | Schaftbreite (mm): 16 | Schafthöhe (mm): 16 | f (mm): 8 | l1 (mm): 100

positiver Klemmhalter, neutral

per Stück

€114.84

Subscription

Compare
