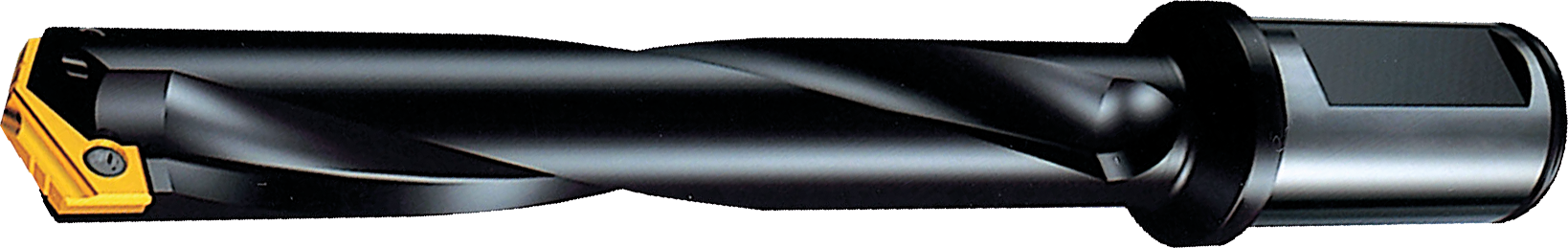

TA-Bohrsytem Halter mit Zylinderschaft D13-17,5mm IK NL114mm SL142,9mm GL184,8mm spiralig
Compare
| Drallrichtung: | rechts |
|---|---|
| Einsatz: | auf CNC-Bearbeitungszentren im Weldon-Spannfutter und in anderen zylindrischen Spannmöglichkeiten, durch die passende Wahl der Schneideinsätze auch bei instabilen Verhältnissen einsetzbar, bei größeren Bohrtiefen ist das Setzen einer Pilotbohrung mit |
| Einstellbarkeit: | Ja |
| IK: | mit Kühlschmierstoff-Austritt axial |
| Norm: | Werksnorm/ISO 9766 |
| Schaft: | HB |
| Schneidrichtung: | rechts |
Variants

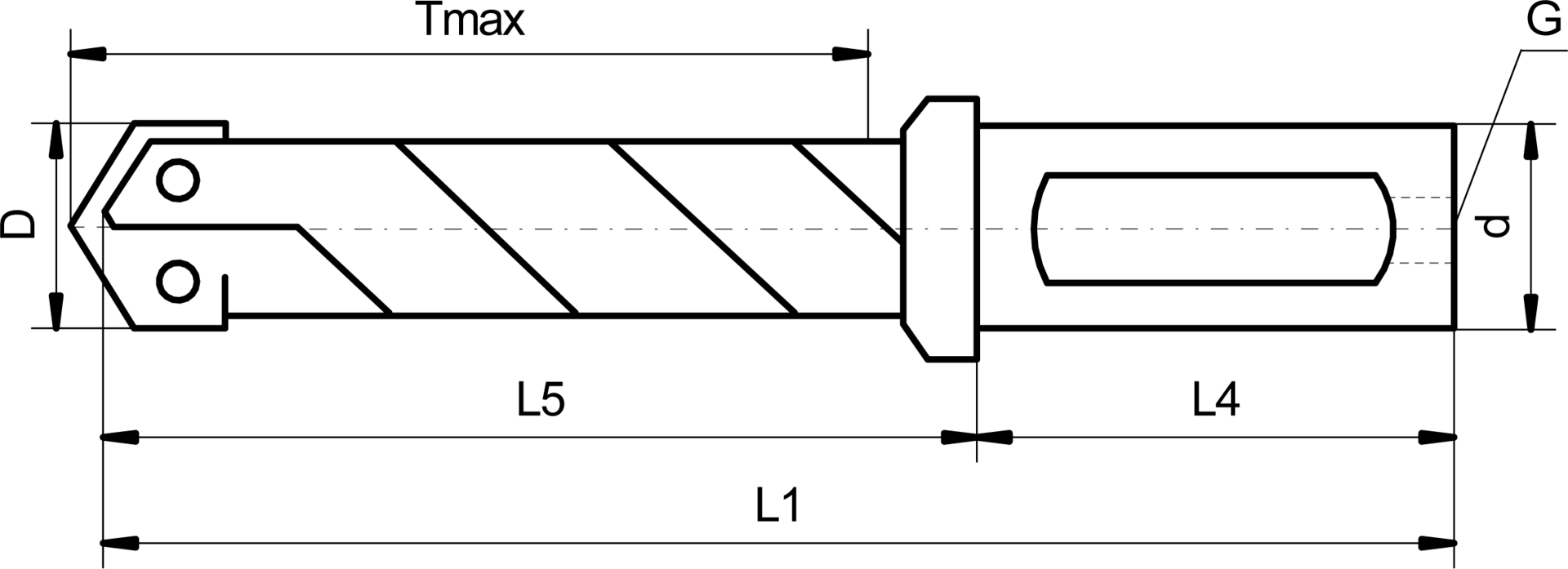

| Position | Code | d (mm) | Tmax (mm) | G (BSP) (") | L1 (mm) | L4 (mm) | Bohrbereich D (mm) | Ausführung | L5 (mm) | Quantity | PU | Price/PU | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 |
|
1284010 | 32 | 289 | 1/4 | 391,8 | 60 | 30 - 35 | spiralig | 331,8 | 1 Stück |
€556.68
|
|||
| 4 |
|
128004 | 20 | 111 | 1/8 | 190,5 | 50 | 9,5 - 11 | spiralig | 140,5 | 1 Stück |
€401.62
|
|||
| 7 |
|
128207 | 20 | 114 | 1/8 | 192,9 | 50 | 13 - 17,5 | spiralig | 142,9 | 1 Stück |
€401.62
|
|||
| 2 |
|
128202 | 20 | 22 | 1/8 | 97,6 | 50 | 15,5 - 17,5 | gerade | 47,6 | 1 Stück |
€346.29
|
|||
| 6 |
|
128206 | 20 | 64 | 1/8 | 142,1 | 50 | 15,5 - 17,5 | spiralig | 92,1 | 1 Stück |
€355.69
|
|||
| 4 |
|
128104 | 20 | 111 | 1/8 | 190,5 | 50 | 11,5 - 12,8 | spiralig | 140,5 | 1 Stück |
€401.62
|
|||
| 5 |
|
128005 | 20 | 222 | 1/8 | 293,6 | 50 | 9,5 - 11 | gerade | 251,7 | 1 Stück |
€399.01
|
|||
| 2 |
|
128002 | 20 | 32 | 1/8 | 111,1 | 50 | 9,5 - 11 | gerade | 61,1 | 1 Stück |
€317.85
|
|||
| 8 |
|
128408 | 32 | 187 | 1/4 | 290,2 | 60 | 30 - 35 | spiralig | 230,2 | 1 Stück |
€499.09
|
|||
| 5 |
|
128305 | 25 | 118 | 1/8 | 210,8 | 56 | 18 - 24 | spiralig | 154,8 | 1 Stück |
€382.70
|
|||
| 5 |
|
128205 | 20 | 64 | 1/8 | 142,1 | 50 | 13 - 17,5 | spiralig | 92,1 | 1 Stück |
€355.69
|
|||
| 2 |
|
128302 | 25 | 57 | 1/8 | 144,5 | 56 | 22 - 24 | gerade | 88,5 | 1 Stück |
€408.41
|
|||
| 8 |
|
128208 | 20 | 114 | 1/8 | 192,9 | 50 | 15,5 - 17,5 | spiralig | 142,9 | 1 Stück |
€401.62
|
|||
| 2 |
|
128402 | 32 | 92 | 1/4 | 183,4 | 60 | 30 - 35 | gerade | 123,4 | 1 Stück |
€461.12
|
|||
| 1 |
|
128501 | 40 | 76,2 | 1/4 | 195,1 | 70,1 | 36 - 47 | gerade | 125 | 1 Stück |
€496.35
|
|||
| 12 |
|
1283012 | 25 | 565 | 1/8 | 658,5 | 56 | 18 - 24 | gerade | 602,5 | 1 Stück |
€599.16
|
|||
| 1 |
|
128001 | 16 | 19 | 1/16 | 95,6 | 48 | 9,5 - 11 | gerade | 47,6 | 1 Stück |
€346.29
|
|||
| 3 |
|
128103 | 20 | 60 | 1/8 | 139,7 | 50 | 11,5 - 12,8 | spiralig | 89,7 | 1 Stück |
€355.69
|
|||
| 5 |
|
128405 | 32 | 137 | 1/4 | 239,4 | 60 | 24,5 - 35 | spiralig | 179,4 | 1 Stück |
€423.28
|
|||
| 7 |
|
128307 | 25 | 168 | 1/8 | 261,6 | 56 | 18 - 24 | spiralig | 205,6 | 1 Stück |
€423.28
|
|||
| 8 |
|
128308 | 25 | 168 | 1/8 | 261,6 | 56 | 22 - 24 | spiralig | 205,6 | 1 Stück |
€446.25
|
|||
| 3 |
|
128003 | 20 | 60 | 1/8 | 139,7 | 50 | 9,5 - 11 | spiralig | 89,7 | 1 Stück |
€355.69
|
|||
| 10 |
|
1283010 | 25 | 270 | 1/8 | 363,2 | 56 | 22 - 24 | spiralig | 307,2 | 1 Stück |
€499.09
|
|||
| 11 |
|
1284011 | 32 | 511 | 1/4 | 614,1 | 60 | 24,5 - 35 | gerade | 554,1 | 1 Stück |
€527.65
|
|||
| 6 |
|
128406 | 32 | 137 | 1/4 | 239,4 | 60 | 30 - 35 | spiralig | 179,4 | 1 Stück |
€469.34
|
|||
| 10 |
|
1282010 | 20 | 177 | 1/8 | 256,4 | 50 | 15,5 - 17,5 | spiralig | 206,4 | 1 Stück |
€471.95
|
|||
| 4 |
|
128404 | 32 | 86 | 1/4 | 188,6 | 60 | 30 - 35 | gerade | 128,6 | 1 Stück |
€399.01
|
|||
| 6 |
|
128106 | 20 | 290,5 | 1/8 | 369,9 | 50 | 11,5 - 12,8 | gerade | 319,9 | 1 Stück |
€493.61
|
|||
| 2 |
|
128502 | 40 | 121 | 1/4 | 243,1 | 70,1 | 36 - 47 | gerade | 173 | 1 Stück |
€435.54
|
|||
| 1 |
|
128301 | 25 | 47 | 1/8 | 131,8 | 56 | 18 - 24 | gerade | 75,8 | 1 Stück |
€378.66
|
|||
| 6 |
|
128006 | 20 | 290 | 1/8 | 369,9 | 50 | 9,5 - 11 | gerade | 319,9 | 1 Stück |
€493.61
|
|||
| 6 |
|
128506 | 40 | 558,8 | 1/4 | 681,2 | 70,1 | 36 - 47 | gerade | 611,1 | 1 Stück |
€763.15
|
|||
| 1 |
|
128101 | 16 | 19,1 | 1/16 | 93,6 | 48 | 11,5 - 12,8 | gerade | 45,6 | 1 Stück |
€346.29
|
|||
| 7 |
|
128407 | 32 | 187 | 1/4 | 290,2 | 60 | 24,5 - 35 | spiralig | 230,2 | 1 Stück |
€462.55
|
|||
| 3 |
|
128303 | 25 | 67 | 1/8 | 163,2 | 56 | 18 - 24 | gerade | 107,2 | 1 Stück |
€329.99
|
|||
| 12 |
|
1284012 | 32 | 692 | 1/4 | 795,1 | 60 | 24,5 - 35 | gerade | 735,1 | 1 Stück |
€646.41
|
|||
| 3 |
|
128203 | 20 | 35 | 1/8 | 113,5 | 50 | 13 - 17,5 | gerade | 63,5 | 1 Stück |
€317.85
|
|||
| 4 |
|
128504 | 40 | 210 | 1/4 | 332 | 70,1 | 36 - 47 | spiralig | 261,9 | 1 Stück |
€609.87
|
|||
| 3 |
|
128403 | 32 | 86 | 1/4 | 188,6 | 60 | 24,5 - 35 | gerade | 128,6 | 1 Stück |
€355.69
|
|||
| 11 |
|
1282011 | 20 | 295 | 1/8 | 373,9 | 50 | 13 - 17,5 | gerade | 323,9 | 1 Stück |
€444.94
|
|||
| 1 |
|
128201 | 20 | 22 | 1/8 | 97,6 | 50 | 13 - 17,5 | gerade | 47,6 | 1 Stück |
€346.29
|
|||
| 6 |
|
128306 | 25 | 118 | 1/8 | 210,8 | 56 | 22 - 24 | spiralig | 154,8 | 1 Stück |
€409.84
|
|||
| 12 |
|
1282012 | 20 | 387 | 1/8 | 466 | 50 | 13 - 17,5 | gerade | 416 | 1 Stück |
€530.14
|
|||
| 1 |
|
128401 | 32 | 57 | 1/4 | 148,5 | 60 | 24,5 - 35 | gerade | 88,5 | 1 Stück |
€419.24
|
|||
| 4 |
|
128204 | 20 | 35 | 1/8 | 113,5 | 50 | 15,5 - 17,5 | gerade | 63,5 | 1 Stück |
€317.85
|
|||
| 5 |
|
128105 | 20 | 222,3 | 1/8 | 301,7 | 50 | 11,5 - 12,8 | gerade | 251,7 | 1 Stück |
€399.01
|
|||
| 4 |
|
128304 | 25 | 67 | 1/8 | 163,2 | 56 | 22 - 24 | gerade | 107,2 | 1 Stück |
€355.69
|
|||
| 7 |
|
128507 | 40 | 787,4 | 1/4 | 909,8 | 70,1 | 36 - 47 | gerade | 839,7 | 1 Stück |
€929.03
|
|||
| 11 |
|
1283011 | 25 | 457 | 1/8 | 550,5 | 56 | 18 - 24 | gerade | 494,5 | 1 Stück |
€493.61
|
|||
| 9 |
|
128409 | 32 | 289 | 1/4 | 391,8 | 60 | 24,5 - 35 | spiralig | 331,8 | 1 Stück |
€534.19
|
|||
| 9 |
|
128209 | 20 | 177 | 1/8 | 265,4 | 50 | 13 - 17,5 | spiralig | 206,4 | 1 Stück |
€471.95
|
|||
| 5 |
|
128505 | 40 | 349,3 | 1/4 | 471,7 | 70,1 | 36 - 47 | gerade | 401,6 | 1 Stück |
€665.33
|
|||
| 3 |
|
128503 | 40 | 165 | 1/4 | 287,6 | 70,1 | 36 - 47 | spiralig | 217,5 | 1 Stück |
€586.91
|
|||
| 2 |
|
128102 | 20 | 32 | 1/8 | 111,1 | 50 | 11,5 - 12,8 | gerade | 61,1 | 1 Stück |
€317.85
|
|||
| 9 |
|
128309 | 25 | 270 | 1/8 | 363,2 | 56 | 18 - 24 | spiralig | 307,2 | 1 Stück |
€471.95
|
