Bohr-Fräsmaschine Optimum OPTImill MF 4-B
Artikelnummer:
ST3348340
EAN:
4030635035128
Herstellernummer:
3348340
Vergleichen
Multifunktionelle Bohr-Fräsmaschinen mit mechanisch stufenlos regelbarem Antrieb und digitaler 3-Achsen-Positionsanzeige DPA 31 Plus
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
- Massive Ausführung aus hochwertigem Meehanite-Guss
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, ≤ 0,01 mm in der Pinole gemessen
- X- und Z-Achse mit nachstellbarer 55° Schwalbenschwanzführung
- Y-Achse mit nachstellbare Flachführung
- Kühlmitteleinrichtung
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit einstellbaren Endanschlägen

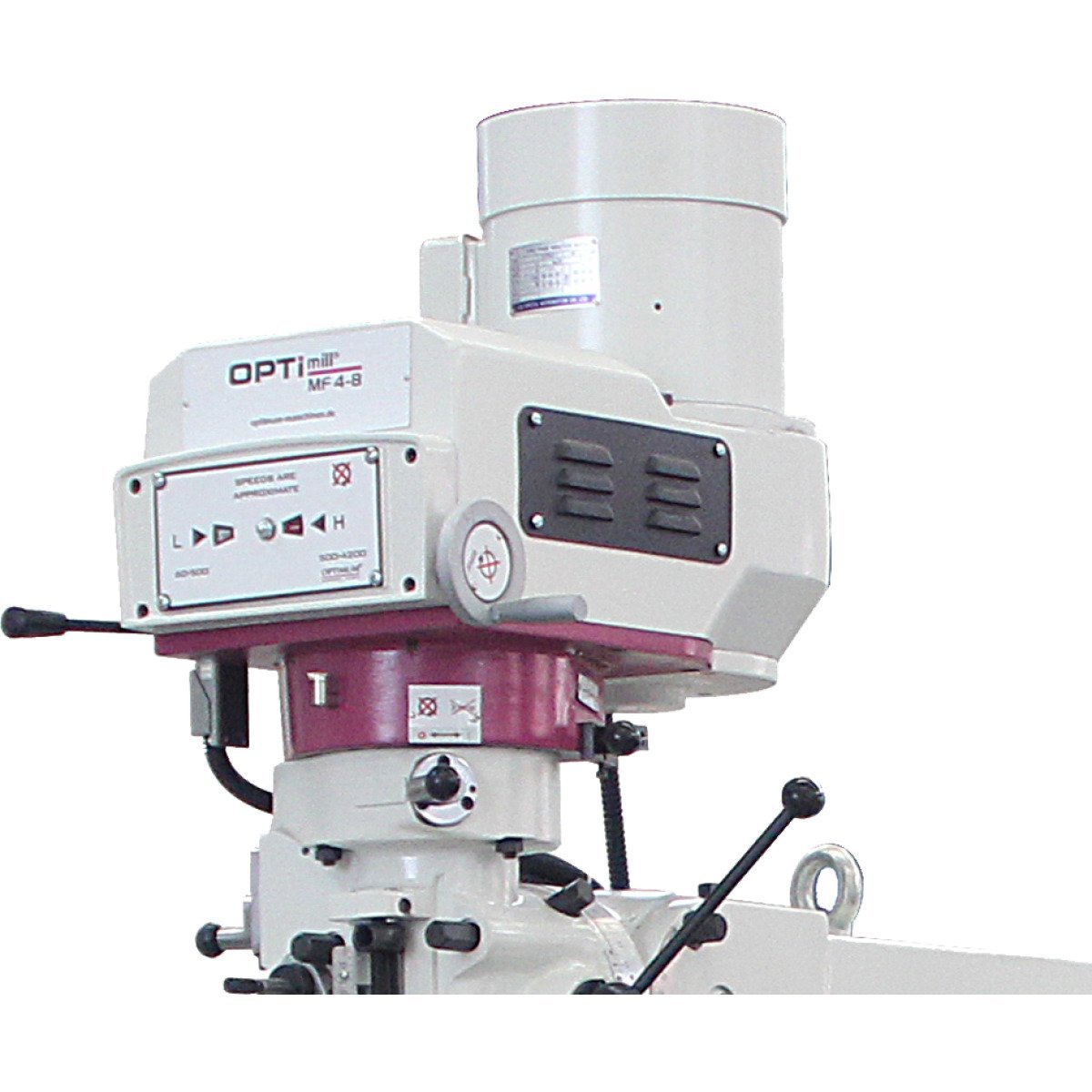

- Bohr-Fräskopf neigbar ± 45°
- Automatischer Pinolenvorschub, 3-stufig 0,04 - 0,15 mm/U
- Präzisions-Mikrovorschub
- Einstellbarer Bohrtiefenanschlag mit Millimeterskala, frontseitig ablesbar
- Rechts-/Linkslauf
- Stufenlose Geschwindigkeitsregelung
- Frässpindel mit Präzisionslager
- Mechanische Spindelbremse
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Bedienwerkzeug
Technische Daten:

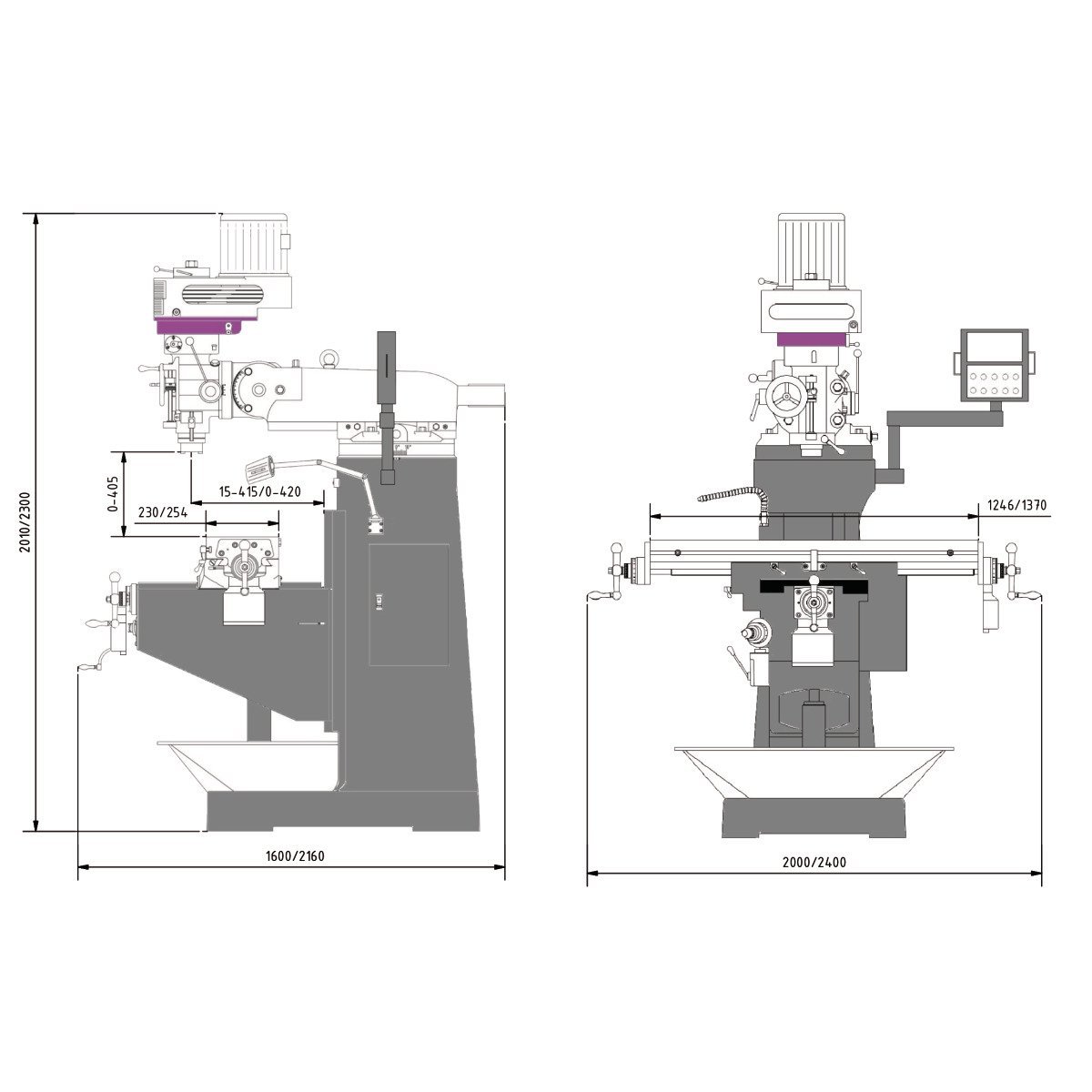

- Länge (Produkt) ca.: 2400 mm
- Breite/Tiefe (Produkt) ca.: 2160 mm
- Höhe (Produkt) ca.: 2300 mm
- Gewicht (Netto) ca.: 1260 kg

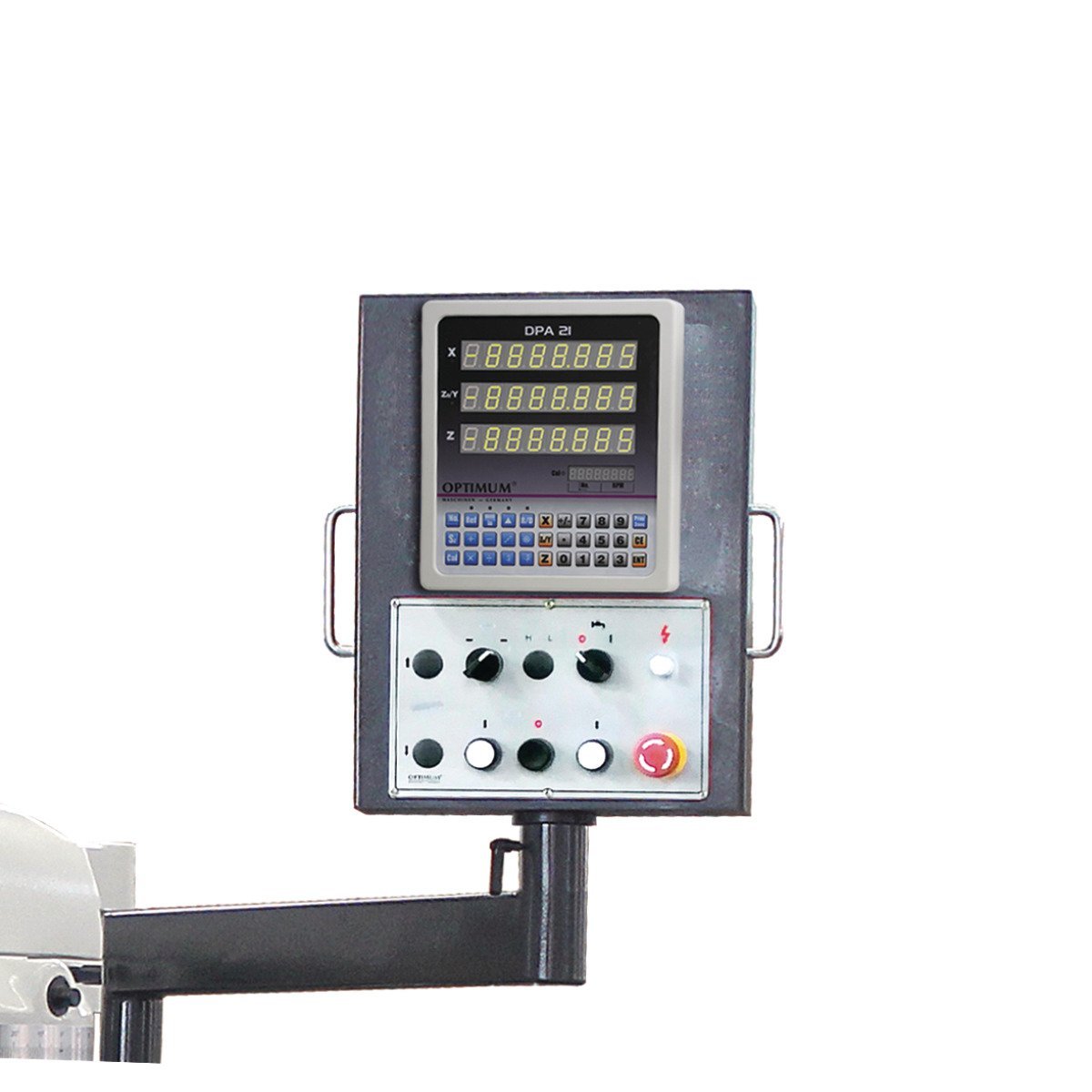

- Digitale Positionsanzeige: DPA 31 Plus
- Bohr-Fräskopf Neigebereich: vertikal ± 45 °
- Fräskopf Schwenkbereich: horizontal ± 90 °
- Messerkopfgröße max.: 76 mm
- Schaftfräsergröße max.: 25 mm
- Bohrleistung Stahl (S235JR): 24 mm
- Dauerbohrleistung Stahl (S235JR): 20 mm
- Gesamt Anschlusswert: 3 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Horizontalfrästisch Länge: 254 mm
- Horizontalfrästisch Breite: 1370 mm
- Abstand Vertikalspindel - Horizontalfrästisch max.: 405 mm
- Horizontalfrästisch T-Nuten Größe: 16 mm
- Horizontalfrästisch T-Nuten Anzahl: 3
- Horizontalfrästisch T-Nuten Abstand: 63 mm
- Horizontalfrästisch Traglast max.: 300 kg
- Kühlmittelpumpe(n) Antriebsleistung: 90 W
- Norm: DIN EN 55011
- Verfahrweg X-Achse manuell: 820 mm
- Verfahrweg Y-Achse manuell: 410 mm
- Verfahrweg Z-Achse manuell: 400 mm
- Verfahrweg X-Achse automatisch: 740 mm
- Verfahrweg Y-Achse automatisch: 330 mm
- Verfahrweg Z-Achse automatisch: 320 mm
- Vertikalspindel Ausladung von bis: 0 – 420 mm
- Vertikalspindel Spindelaufnahme: ISO 40 DIN 2080
- Vertikalspindel Drehzahlbereich: 60 – 4200 min¯¹
- Vertikalspindel Anzahl der Drehzahlbereiche: 2
- Vertikalspindel Steuerung der Drehzahlregelung: mechanisch stufenlos
- Vertikalspindel Pinolendurchmesser: 86 mm
- Vertikalspindel Pinolenhub: 127 mm
- Vertikalspindel Pinolenvorschub: 0,04/0,08/0,15 mm/U
- Vertikalspindel Fräskopf Verfahrweg Y-Achse: 470 mm
- Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 2,2 kW
