HerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at

HerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at

Sinterfilter mit Zentrifugal-Prinzip und Membran-Druckregler mit SekundärentlüftungFür Druckluft und neutrale GaseEingangsdruck 1,5 – 16 barGeeignet für Temperaturen von -10 bis +50°CHalbautomatischer KondesatablassSicherung über abschließbares HandradFür senkrechten EinbauHerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at Technische Daten: Anschlussgewinde: 1/2"Regelbereich: 0,6 – 16 barMax. Betriebsdruck: 16 barMax. Eingangsdruck: 16 barKondensatbehälter Volumen: 49 cm³Betriebstemperatur min.: -10 °CBetriebstemperatur max.: +50 °CKondensatablass: halbautomatischBehälter: Polycarbonbehälter mit Polyamid SchutzkorbFilterfeinheit: 5 μmMedium: Druckluft, neutrale GaseAnschluss Manometer: 1/4"Länge (Produkt) ca.: 63 mmBreite/Tiefe (Produkt) ca.: 67 mmHöhe (Produkt) ca.: 257 mmGewicht (Netto) ca.: 0,4725 kg

HerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at

Energiesparend, patentiert und zukunftsweisend Höherer Wirkungsgrad - Geringere KostenDie innovative und hoch effiziente ASD-Baureihe arbeitet mit einem patentierten 3-Kreis-Wärmetauschersystem. In Kombination mit dem Glykolkreislauf wird eine deutliche Energieeinsparung erzielt. Die Glykolmasse wirkt dabei wie ein kältespeicherndes Medium. Die ASD-Trockner sind besonders für den Teillastbetrieb und für unregelmäßigen Druckluftbedarf geeignet. Sie können dabei durch den Einsatz der ASD-Trockner spürbar Betriebs-Kosten einsparen.Funktionsweise und Vorteile des GlykolkreislaufsDas Wasser-Glykolgemisch wird abgekühlt, sobald nicht die gesamte Kälteenergie zum Abkühlen der Druckluft benötigt wird. Wenn der Kältekompressor bei Teillastbetrieb abschaltet, wird die Druckluft durch die in der Glykolmasse gespeicherte Kälte heruntergekühlt. Erst wenn die Masse nicht mehr kühl genug ist, schaltet sich der Kältekompressor wieder ein. Deshalb entfalten die ASD-Trockner besonders bei Teillastbetrieb und unregelmäßigen Druckluftbedarf ihr Einsparpotential. Wenn der Druckluft-Kompressor nach einer Pause wieder anläuft und Druckluft in das Leitungssystem abgibt, kühlen die ASD-Trockner diese Druckluft sofort auf Taupunkt, da die Glykolmasse sofort die dadurch erforderliche Temperatur bereitstellt. Viele andere Systeme, bei denen der Kältekompressor erst nach einer Anlaufzeit auf Betriebstemperatur herunterkühlen kann, lassen in dieser Zeit feuchte Luft ins Leitungsnetz strömen, mit allen nachteiligen Effekten.Die Vorteile auf einen BlickVerbesserte Energieeffizienz dank patentiertem 3-Kreis-WärmetauschersystemEnergieeinsparung und längere Standzeit durch Abschalten des Kälte-Kompressors im TeillastbetriebOptimale Taupunktregelung mit zusätzlichem Temperaturfühler für die GlykolsteuerungKondensatableitung ohne Druckverlust durch integrierten elektronischen, niveauregulierten KondensatabscheiderOptimale Leistung unter sämtlichen Last- und Umgebungsbedingungen durch variable LüfterdrehzahlregelungDurch Verwendung von Qualitätskomponenten Langlebigkeit und Veringerung von ServicekostenBetriebskostensenkung bei aktivem UmweltschutzDie Funktionsweise des patentierten 3-Kreis-WärmetauschersystemsWarme mit Feuchtigkeit gesättigte Druckluft strömt in den Wärmetauscher.Ein Vorkühlen der Eingangsluft wird durch die gegenströmende kalte Ausgangsluft im Wärmetauscher verursacht.Eingangsluft wird durch den Kältemittelkreislauf auf Taupunkttemperatur gebracht, wobei Kondensat entsteht.Kondensat wird im integrierten elektronischen, niveauregulierten Kondensatabscheider aufgefangen und abgeführt.Glykolkreislauf speichert überschüssige Energie und kühlt die Eingangsluft bei Teillast.Der Kälte-Kompressor schaltet bei Teillast ab, wodurch sich seine Standzeit bis zu verdoppeln kann. (Erläuterung in Produktbeschreibung Serie ASD unter "Funktionsweise und Vorteile des Glykolkreislaufs")HerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at Technische Daten: Luftvolumenstrom l/min: 5000 l/minLuftvolumenstrom m³/h: 300 m³/hHöchstdruck: 16 barLuftanschluss: 1 1/2"Leistungsaufnahme: 0.94 kWLänge (Produkt) ca.: 500 mmBreite/Tiefe (Produkt) ca.: 730 mmHöhe (Produkt) ca.: 980 mmGewicht (Netto) ca.: 95 kgMax. Drucklufteintrittstemperatur t1: 60 °CUmgebungstemperatur ta. max.: 50 °C

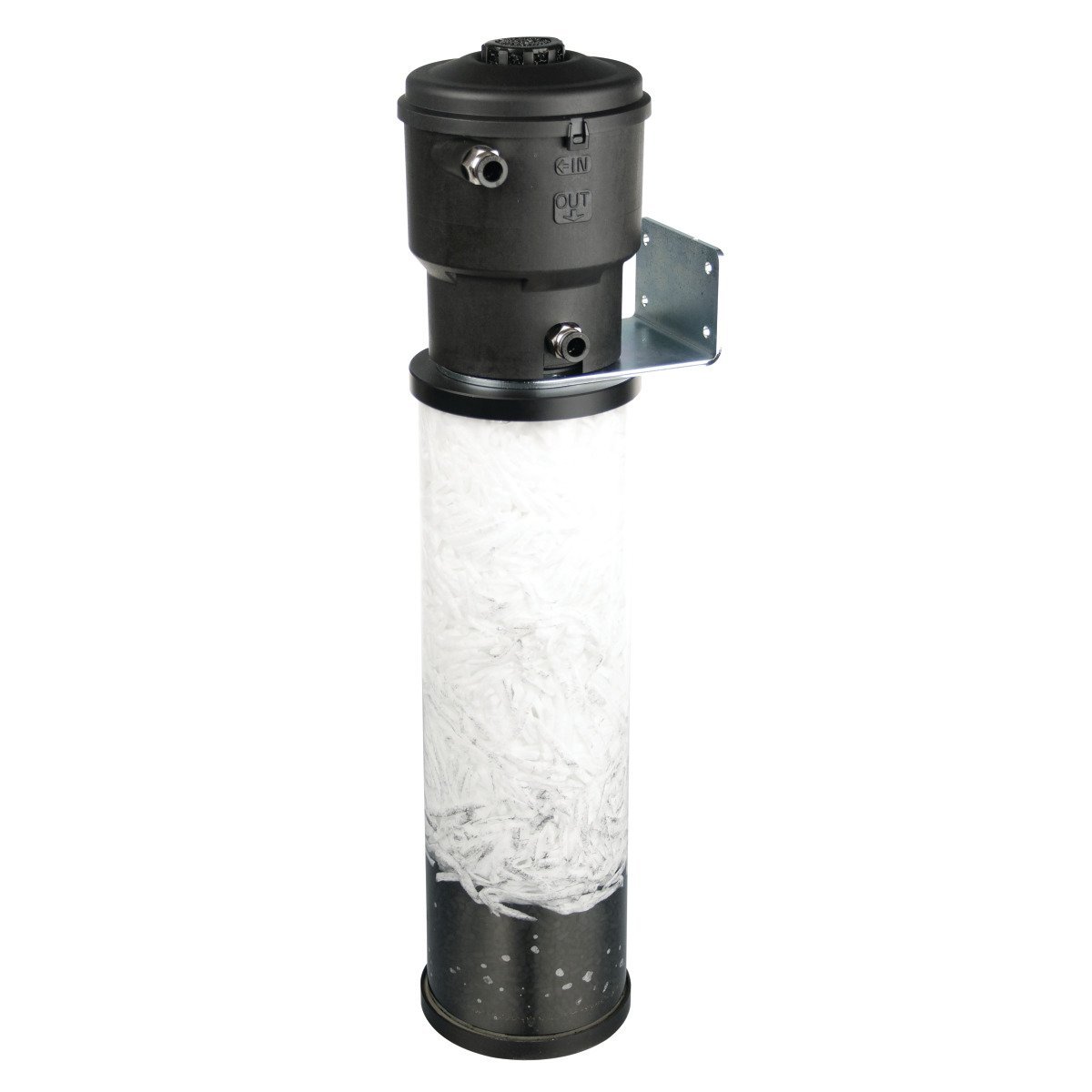

Patentierte Technik Dank patentierter Technik regelmäßiger Service in nur 30 Sekunden und ohne aufwendige Reinigung möglichWand und Bodenmontage möglichArbeitet zuverlässig mit jedem KondensatableiterEinsetzbar für alle gängigen KompressorenöleBetriebsmedien: Kondensat (Luft, Wasser, Öl), nicht-aggressiv, nicht geeignet für EmulsionSchneller und sauberer Wechsel der FilterpatroneKein Absetztank notwendig (keine Bakterienbildung)Einfache Installation wegen kompakter Bauform und geringen AbmessungenAnschluss über SchnellkupplungenFunktionsbeschreibung:Mehrstufige Öl-Wasser-Trennung über einen ölanziehenden Filter und AktivkohleNach Ende der Standzeit des Filterelements wird dieses abgeschraubt und komplett entsorgtFilterelement wird mit Kunststoffabdeckung dicht verschlossen, so dass Rest-Kondensat darin bleiben kannVerschlossenes Filterelement kann gemäß der geltenden Vorschriften entsorgt werdenServiceintervallnach Auftreten einer der drei folgenden Fälle:4.000 Betriebsstunden des Kompressors bei Kompressor-Ölübertragung von 2,5 mg/m3Verfärbung des Polypropylen-Mediums - Analyse erfolgt durch einfache SichtprobeSpätestens nach 12 Monate (unabhängig von den Betriebsstunden des Kompressors)HerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at Technische Daten: Max. Ölaufnahme: 1.73 lRestölgehalt max.: < 20 ppmMax. Kondensatstrom: 1.87 l/hBetriebstemperatur: 1,5 – 65 °CLänge (Produkt) ca.: 816 mmBreite/Tiefe (Produkt) ca.: 146 mmHöhe (Produkt) ca.: 106 mmAnschluss Kondensatzulauf: 8 mmAnschluss Wasserablauf: 8 mmMax. Verdichterleistung: 2.23 m³/minErläuterung Maximale Verdichterleistung: Diese Leistungsangaben gelten für gemäßigte Klimazonen (z.B.

HerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at

Die effiziente Lösung für trockene Druckluft Benutzerfreundliches BedienkonzeptEffiziente Konstruktion für kostengünstigen und sicheren BetriebKühlventilator von 0 - 100% drehzahlgeregelt, dadurch entfällt der normalerweise übliche Druckschalter und das Thermostat für die VentilatorsteuerungWeniger Verschleißteile bei gleichzeitig konstantem DrucktaupunktSteuerung zeigt fünf unterschiedliche Alarmzustände und behält diese im SpeicherKältekompressor schaltet unter 15° Umgebungstemperatur ab, falls keine Druckluft durchströmtÜbersichtlichkeit und gute Zugänglichkeit aller zu wartenden BauteileMit eingebautem automatischem KondensatableiterDie Vorteile auf einen BlickHohe WirtschaftlichkeitHervorragendes Preis-LeistungsverhältnisKeine unnötigen Druckluftverluste durch integrierten elektronischen KondensatableiterAngeschlossene Werkzeuge und Maschinen werden optimal geschontBenutzerfreundliches BedienkonzeptHerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at Technische Daten: Luftvolumenstrom l/min: 1800 l/minLuftvolumenstrom m³/h: 108 m³/hHöchstdruck: 16 barLuftanschluss: 1/2"Leistungsaufnahme: 0,2 kWLänge (Produkt) ca.: 325 mmBreite/Tiefe (Produkt) ca.: 430 mmHöhe (Produkt) ca.: 445 mmGewicht (Netto) ca.: 24 kg

HerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at

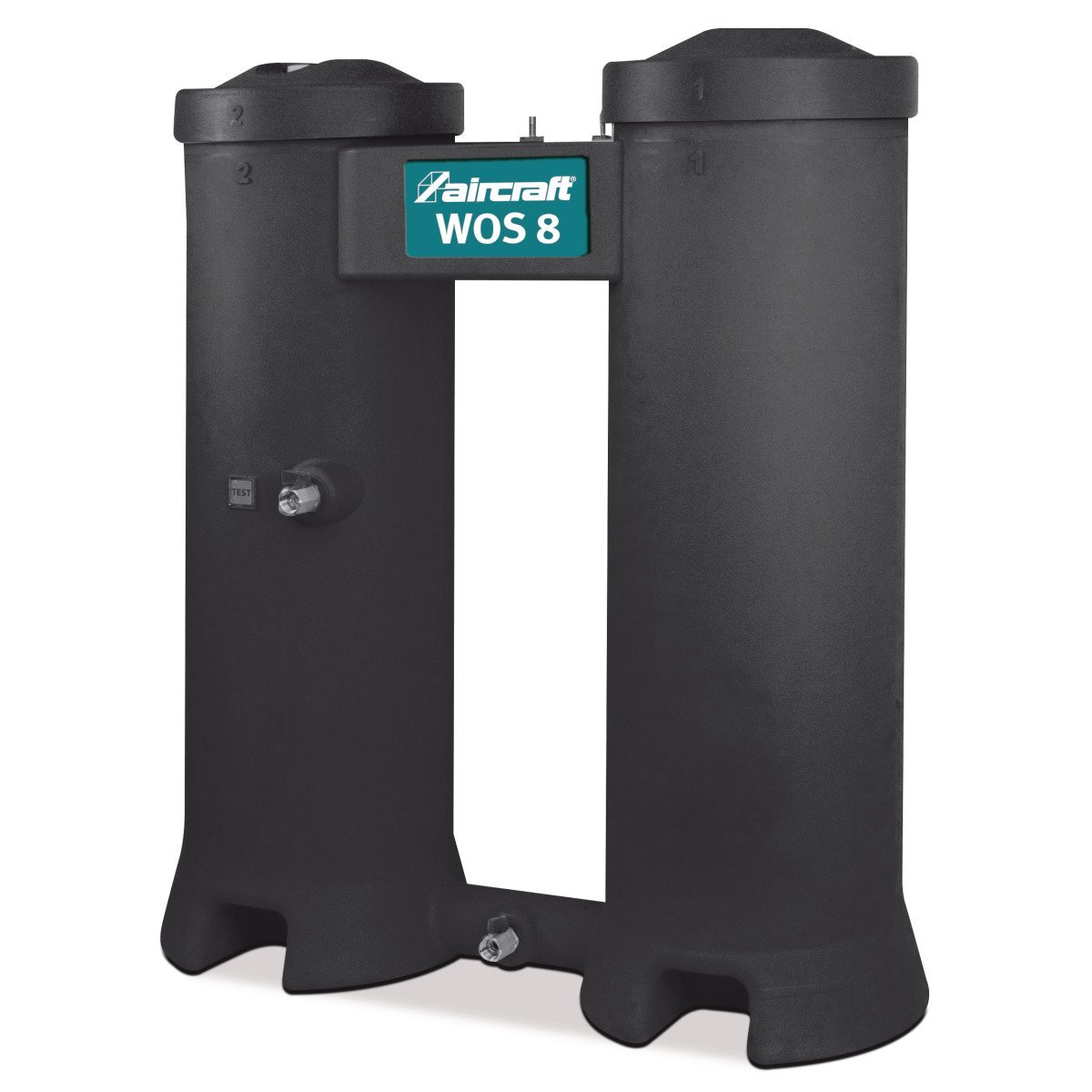

Patentiertes Trenngerät für eine Vielzahl von Anwendungen Dank patentierter Technik regelmäßiger Service in nur 30 Sekunden und ohne aufwendige Reinigung möglichWand und Bodenmontage möglichArbeitet zuverlässig mit jedem KondensatableiterEinsetzbar für alle gängigen KompressorenöleBetriebsmedien: Kondensat (Luft, Wasser, Öl), nicht-aggressiv, nicht geeignet für EmulsionSchneller und sauberer Wechsel der FilterpatroneKein Absetztank notwendig (keine Bakterienbildung)Einfache Installation wegen kompakter Bauform und geringen AbmessungenAnschluss über SchnellkupplungenFunktionsbeschreibung:Mehrstufige Öl-Wasser-Trennung über einen ölanziehenden Filter und AktivkohleNach Ende der Standzeit des Filterelements wird dieses abgeschraubt und komplett entsorgtFilterelement wird mit Kunststoffabdeckung dicht verschlossen, so dass Rest-Kondensat darin bleiben kannVerschlossenes Filterelement kann gemäß der geltenden Vorschriften entsorgt werdenServiceintervallnach Auftreten einer der drei folgenden Fälle:4.000 Betriebsstunden des Kompressors bei Kompressor-Ölübertragung von 2,5 mg/m3Verfärbung des Polypropylen-Mediums - Analyse erfolgt durch einfache SichtprobeSpätestens nach 12 Monate (unabhängig von den Betriebsstunden des Kompressors)HerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at Technische Daten: Max. Ölaufnahme 15°C 60% RH: 6010 gMax. Ölaufnahme 25°C 60% RH: 5040 gMax. Ölaufnahme 40°C 60% RH: 2550 gMax. Kondensatstrom 15°C 60% RH: 4,7 l/hMax. Kondensatstrom 25°C 60% RH: 7,1 l/hMax. Kondensatstrom 40°C 60% RH: 13,1 l/hRestölgehalt max.: < 10 ppmBetriebstemperatur: 1,5 – 65 °CLänge (Produkt) ca.: 730 mmBreite/Tiefe (Produkt) ca.: 343 mmHöhe (Produkt) ca.: 680 mmAnschluss Kondensatzulauf: 10 mmMax. Verdichterleistung: 8.4 m³/min

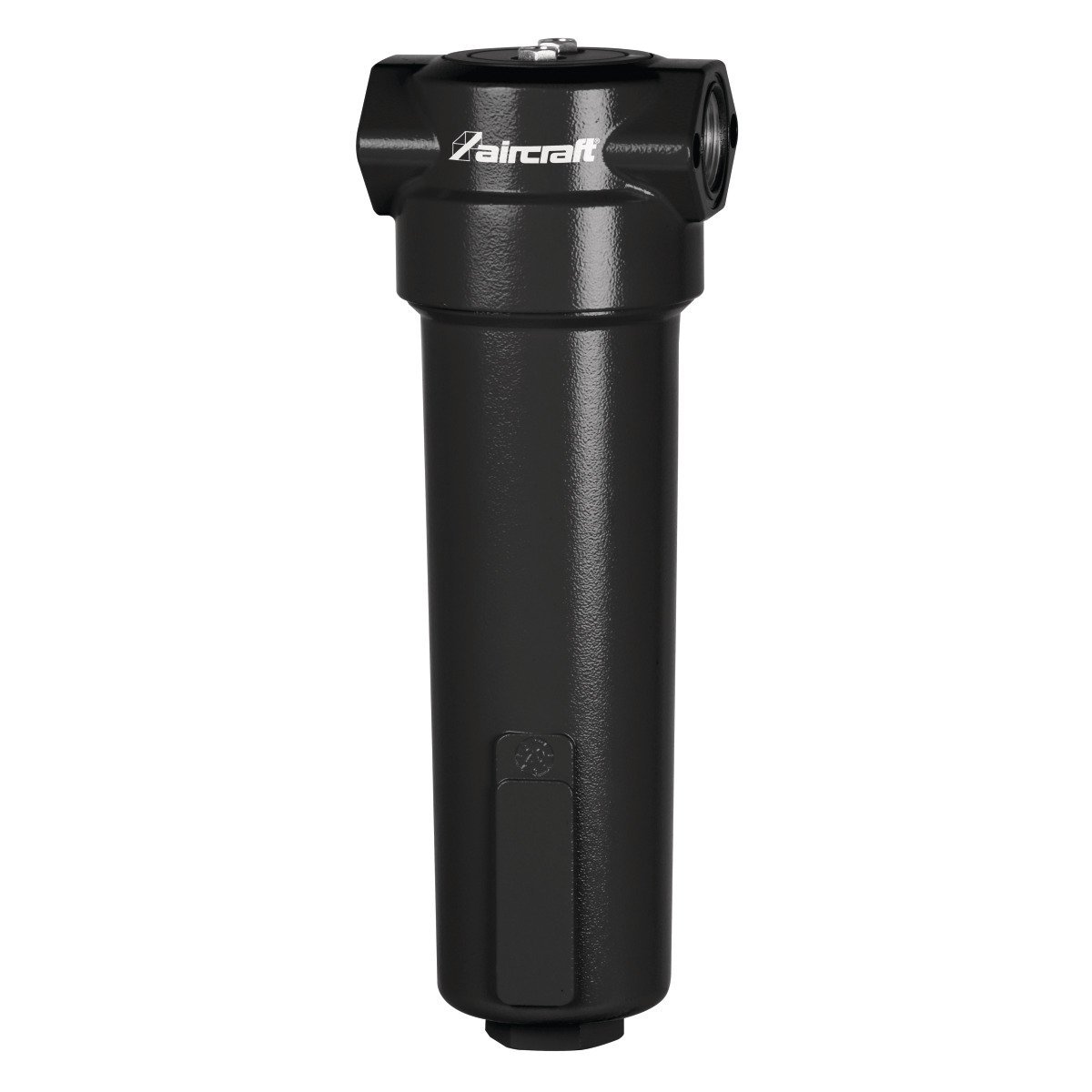

Optimale Luftqualität für alle Anwendungen Druckluftfilter werden für hocheffizientes Entfernen von festen Teilchen, Wasser, Öl, Aerosolen, Kohlenwasserstoffen, Gerüchen und Dämpfen aus Druckluftanlagen verwendet.Um die geforderte Qualität der Druckluft zu erreichen, müssen Filter, die stufenweise alle Arten von festen und flüssigen Verunreinigungen aus der Druckluft entfernen, in der Druckluftleitung installiert werden.Ihre Vorteile durch qualitativ bessere Druckluft:Sichere Filtration sowohl von Flüssigkeiten wie Wasser und Aerosolen als auch Partikeln, Staub und GasenBessere Arbeits- und ProduktionsbedingungenOptimale Schonung angeschlossener Werkzeuge und MaschinenVerbesserte Produktqualität durch Veringerung von AusschußSchutz der Durckluftanlage vor VerschmutzungErhöhung der Produktivität durch Reduzierung der Instanthaltungzum Abscheiden von Feststoffverunreinigungen bis 0,1μmRestölaerosolgehalt bis 0,1 mg/m³ bei 20° C und 1 barBetriebstemperatur 1,5 bis 65 °Cabsolute Druckluftqualität nach ISO 8573-1zur sicheren Abscheidung von Kondensat und Partikelnkomplett mit Filterelement und SchwimmerventilHerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at Technische Daten: Volumenstrom m³/h: 198 m³/hVolumenstrom l/min: 3280 l/minVolumenstrom gemessen bei Betriebsdruck: 7 barLuftanschluss: 1"Breite/Tiefe (Produkt) ca.: 125 mmHöhe (Produkt) ca.: 263 mmPartikelgröße: 0,1 μmAustrittskonzentration Ölaerosol: 0,1 mg/m³

Optimale Luftqualität für alle Anwendungen Druckluftfilter werden für hocheffizientes Entfernen von festen Teilchen, Wasser, Öl, Aerosolen, Kohlenwasserstoffen, Gerüchen und Dämpfen aus Druckluftanlagen verwendet.Um die geforderte Qualität der Druckluft zu erreichen, müssen Filter, die stufenweise alle Arten von festen und flüssigen Verunreinigungen aus der Druckluft entfernen, in der Druckluftleitung installiert werden.Ihre Vorteile durch qualitativ bessere Druckluft:Sichere Filtration sowohl von Flüssigkeiten wie Wasser und Aerosolen als auch Partikeln, Staub und GasenBessere Arbeits- und ProduktionsbedingungenOptimale Schonung angeschlossener Werkzeuge und MaschinenVerbesserte Produktqualität durch Veringerung von AusschußSchutz der Durckluftanlage vor VerschmutzungErhöhung der Produktivität durch Reduzierung der InstanthaltungZum Abscheiden von Feststoffverunreinigungen bis zu 1μm.Betriebstemperatur 1,5 bis 65 °C, absolute Druckluftqualität nach ISO 8573-1.zur sicheren Abscheidung von Kondensat und PartikelnKomplett mit Filterelement und SchwimmerventilHerstellerAircraft Kompressorenbau und Maschinenhandel GmbHGewerbestraße Ost 6, 4921 Hohenzell, Österreichinfo@aircraft.at Technische Daten: Volumenstrom m³/h: 510 m³/hVolumenstrom l/min: 8500 l/minVolumenstrom gemessen bei Betriebsdruck: 7 barLuftanschluss: 1,5"Breite/Tiefe (Produkt) ca.: 125 mmHöhe (Produkt) ca.: 461 mmPartikelgröße: 1 μm
