Rändeln

Sortierung

Es wurden 28 Artikel gefunden

199860,8 - 32,49 €
Integi Rändelrad BR 30°, 20 × 8 × 6 mm, HSSE, Teilung 0,8 mm

6 verfügbar

Das Integi Rändelrad BR 30° aus HSSE ist für Rändelhalter zur spanlosen Umformung der Werkstückoberfläche vorgesehen. Seine Abmessungen von 20 × 8 × 6 mm bezeichnen Außendurchmesser, Breite und Bohrung. Die Teilung bestimmt den Abstand der Zähne. Die Radform nach DIN 403 ist von der daraus erzeugten Werkstückform nach DIN 82 zu unterscheiden. Mit einem Rad entsteht RBL 30°. Ein zusammenpassendes BR-/BL-Paar erzeugt im Zweiradhalter ein RGE-30°-Profil. Die Zähne sind feingefräst, die Seitenflächen und die Bohrung geschliffen. Die unbeschichtete Ausführung besitzt eine Härte von 60–62 HRC.

Vergleichen

Zu den Ausführungen (5)

199880,8 - 32,49 €
Integi Rändelrad BL 30°, 20 × 8 × 6 mm, HSSE, Teilung 0,8 mm

7 verfügbar

Das Integi Rändelrad BL 30° aus HSSE ist für Rändelhalter zur spanlosen Umformung der Werkstückoberfläche vorgesehen. Seine Abmessungen von 20 × 8 × 6 mm bezeichnen Außendurchmesser, Breite und Bohrung. Die Teilung bestimmt den Abstand der Zähne. Die Radform nach DIN 403 ist von der daraus erzeugten Werkstückform nach DIN 82 zu unterscheiden. Mit einem Rad entsteht RBR 30°. Ein zusammenpassendes BR-/BL-Paar erzeugt im Zweiradhalter ein RGE-30°-Profil. Die Zähne sind feingefräst, die Seitenflächen und die Bohrung geschliffen. Die unbeschichtete Ausführung besitzt eine Härte von 60–62 HRC.

Vergleichen

Zu den Ausführungen (5)

1998125 - 128,88 €

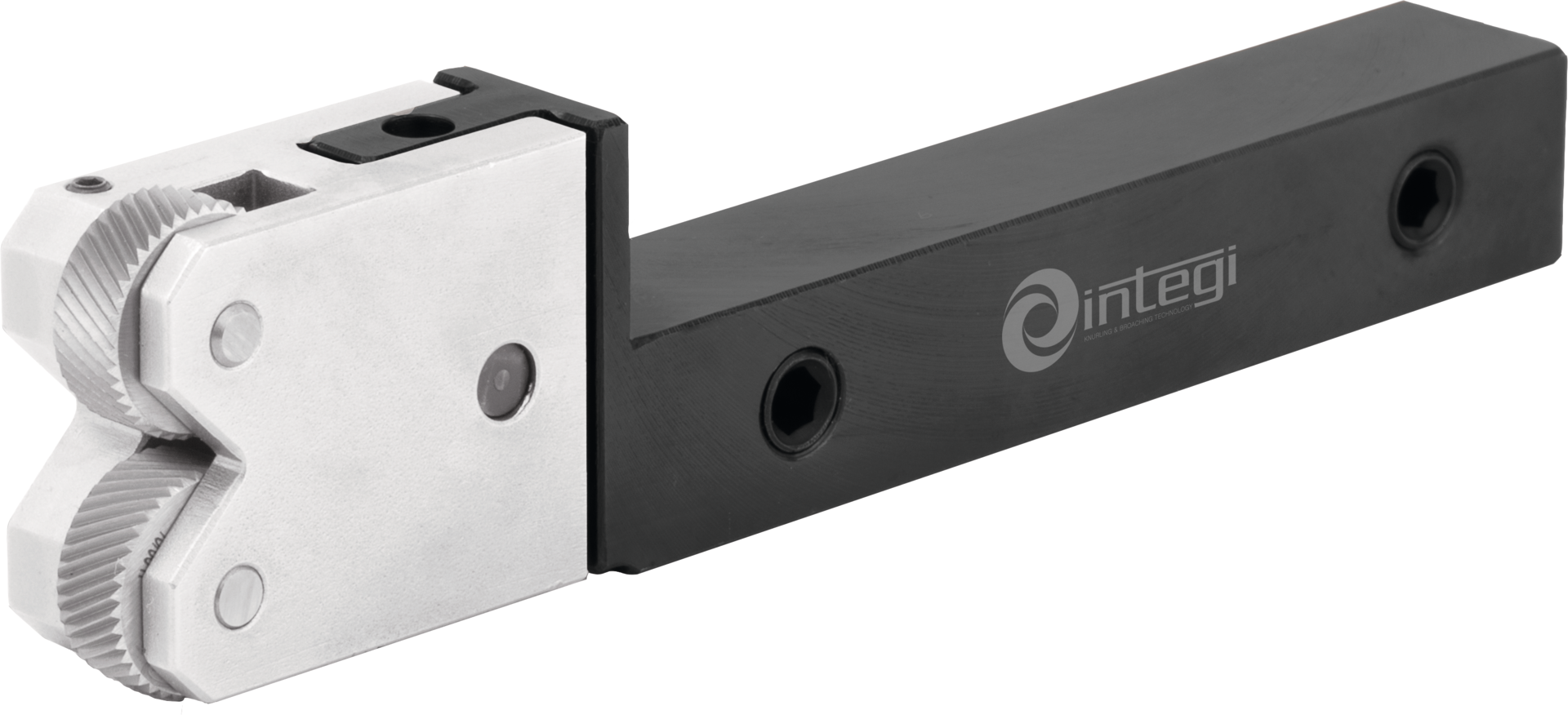

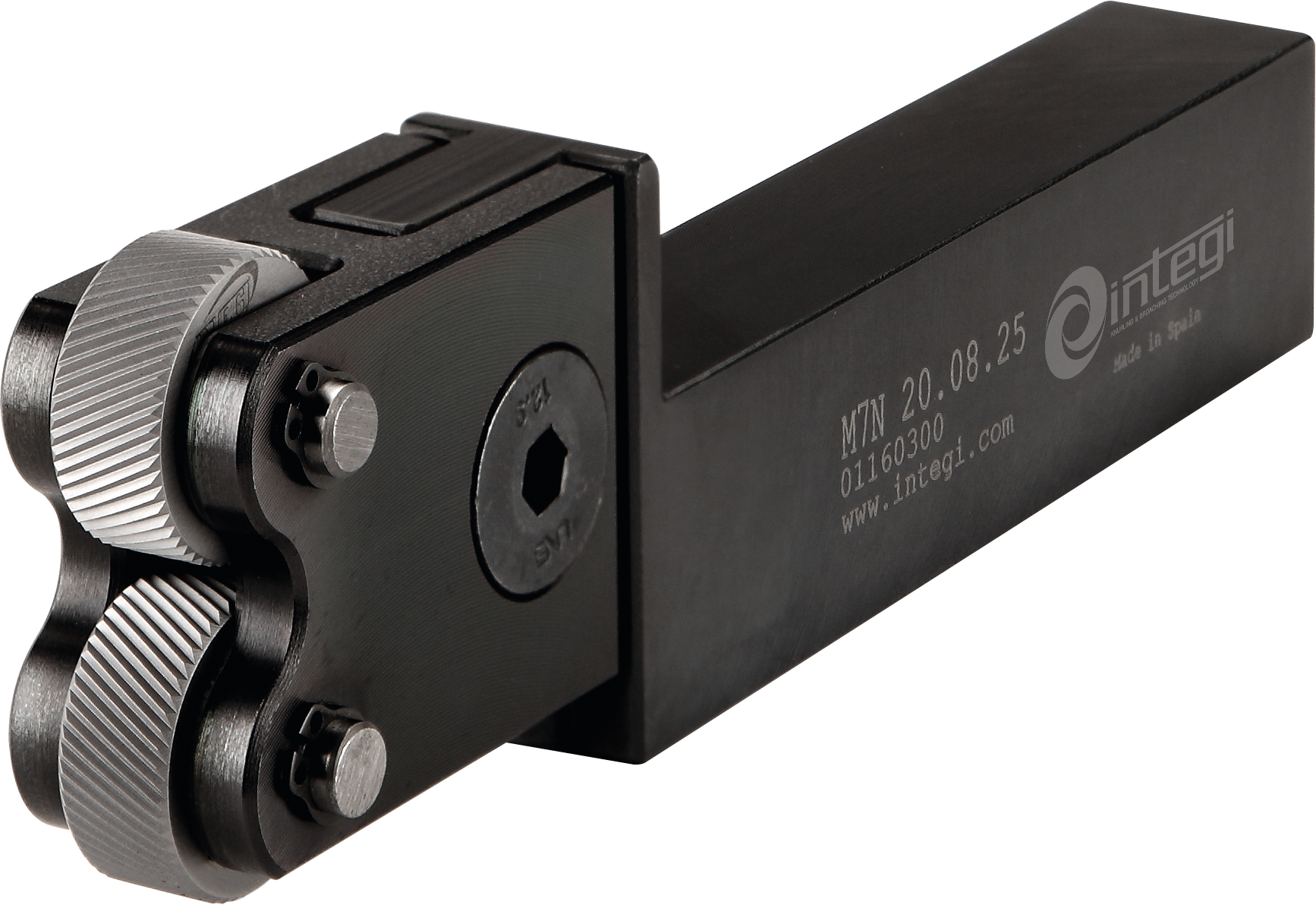

Integi M7N Rändelhalter, Schaft 25 × 18 mm

7 verfügbar

Der Integi Rändelhalter M7N formt Rändelprofile mit zwei Rädern auf konventionellen und CNC-Drehmaschinen. Der schwenkbare Kopf richtet die Räder selbsttätig zur Werkstückoberfläche aus. Für Werkstückdurchmesser von 8–200 mm werden Räder mit 20 × 8 × 6 mm verwendet. Mit zwei AA-Rädern entsteht RAA; mit passenden BR-/BL-Paaren lassen sich RGE-Profile mit 30° oder 45° herstellen. Beim M7N werden HSS-Laufstifte durch Sicherungsringe gehalten. Die Lieferung erfolgt ohne Rändelräder. Die ergänzenden Maße der Werkzeugzeichnung betragen E 46 mm, F 2 mm und G 5 mm.

Vergleichen

Zu den Ausführungen (2)

199841,6 - 32,49 €
Integi Rändelrad AA, 20 × 8 × 6 mm, HSSE, Teilung 1,6 mm

6 verfügbar

Das Integi Rändelrad AA aus HSSE ist für Rändelhalter zur spanlosen Umformung der Werkstückoberfläche vorgesehen. Seine Abmessungen von 20 × 8 × 6 mm bezeichnen Außendurchmesser, Breite und Bohrung. Die Teilung bestimmt den Abstand der Zähne. Die Radform nach DIN 403 ist von der daraus erzeugten Werkstückform nach DIN 82 zu unterscheiden. Das AA-Rad erzeugt ein gerades RAA-Profil. Die Zähne sind feingefräst, die Seitenflächen und die Bohrung geschliffen. Die unbeschichtete Ausführung besitzt eine Härte von 60–62 HRC.

Vergleichen

Zu den Ausführungen (5)

19982820 - 655,81 €
Integi MF Fräs-Rändelhalter, Schaft 20 × 25 mm

1 verfügbar

Der Integi Fräs-Rändelhalter MF ist ein Zweiradwerkzeug für die spanende Herstellung von Kreuzrändelprofilen in Längsrichtung. Eine Skala erleichtert die Einstellung auf den Werkstückdurchmesser von 5–250 mm, während sich der Kopf zum Ausrichten der Räder in der Höhe verschieben lässt. Der umsetzbare Kopf ermöglicht rechte und linke Anordnung. Zwei AA-Räder erzeugen RGE 30°; für RGE 45° wird ein passendes Paar aus BL 15° und BR 15° verwendet. Die Räder haben die Abmessung 21,5 × 5 × 8 mm und laufen auf HSS-Buchsen mit TiN-Beschichtung. Der Halter ist 145 mm lang und wird ohne Rändelräder geliefert. Die ergänzenden Maße der Werkzeugzeichnung betragen E 50 mm.

Vergleichen

Zu den Ausführungen (2)

1998391 - 27,85 €
Integi Rändelrad BL 45°, 10 × 4 × 4 mm, HSSE, Teilung 1 mm

4 verfügbar

Das Integi Rändelrad BL 45° aus HSSE ist für Rändelhalter zur spanlosen Umformung der Werkstückoberfläche vorgesehen. Seine Abmessungen von 10 × 4 × 4 mm bezeichnen Außendurchmesser, Breite und Bohrung. Die Teilung bestimmt den Abstand der Zähne. Die Radform nach DIN 403 ist von der daraus erzeugten Werkstückform nach DIN 82 zu unterscheiden. Mit einem Rad entsteht RBR 45°. Ein zusammenpassendes BR-/BL-Paar erzeugt im Zweiradhalter ein RGE-45°-Profil. Die Zähne sind feingefräst, die Seitenflächen und die Bohrung geschliffen. Die unbeschichtete Ausführung besitzt eine Härte von 60–62 HRC.

Vergleichen

Zu den Ausführungen (2)

199951 - 32,49 €
Integi Rändelrad BR 30°, 21,5 × 5 × 8 mm, HSSE, Teilung 1 mm

5 verfügbar

Das Integi Rändelrad BR 30° aus HSSE ist für Fräs-Rändelhalter zur spanenden Herstellung von Rändelprofilen vorgesehen. Seine Abmessungen von 21,5 × 5 × 8 mm bezeichnen Außendurchmesser, Breite und Bohrung. Die Teilung bestimmt den Abstand der Zähne. Die Radform nach DIN 403 ist von der daraus erzeugten Werkstückform nach DIN 82 zu unterscheiden. Am MFS entsteht mit BR 30° bei rechter Werkzeuganordnung ein gerades RAA-Profil. Das Rad ist für die zur Form passende Anordnung des Halters auszuwählen. Die Zähne sind feingefräst, die Seitenflächen und die Bohrung geschliffen. Die unbeschichtete Ausführung besitzt eine Härte von 60–62 HRC.

Vergleichen

1999003 - 26,66 €

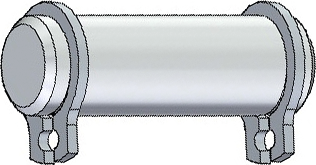

Integi Laufstift für Rändelhalter M5/M4

4 verfügbar

Der Integi Laufstift ist als Ersatz für die Rändelhalter M5 und M4 mit 20 × 8 × 6 mm Rädern vorgesehen. Er bildet die Achse, auf der das Rändelrad geführt wird. Die Hartmetallausführung ist auf die zugeordneten Rad- und Haltergrößen abgestimmt. Bei der Auswahl sind Haltermodell und Radabmessung maßgeblich.

Vergleichen

19982610R - 131,02 €
Integi M8 Rändelhalter, rechts, Schaft 10 × 10 mm, Ø 3–50 mm

3 verfügbar

Der Integi Rändelhalter M8 ist ein Einradwerkzeug zum Rändelformen auf konventionellen und CNC-Drehmaschinen. Die rechte Ausführung mit 10-mm-Schaft eignet sich auch für Langdrehautomaten. In der Ausführung für Räder mit 10 × 4 × 4 mm deckt er Werkstückdurchmesser von 3–50 mm ab. Ein Hartmetall-Laufstift führt das Rad; die Werkzeugoberfläche ist gegen Verschleiß behandelt. Gewindestifte im Schaft dienen zur Ausrichtung des Werkzeugs. RAA, RBL und RBR lassen sich im Einstich oder längs erzeugen; weitere Profile richten sich nach Radform und zulässiger Zustellung. Die Lieferung erfolgt ohne Rändelrad. Die ergänzenden Maße der Werkzeugzeichnung betragen Zeichnungstiefe 2 mm und F 2 mm.

Vergleichen

1998351 - 27,85 €
Integi Rändelrad AA, 10 × 4 × 4 mm, HSSE, Teilung 1 mm

9 verfügbar

Das Integi Rändelrad AA aus HSSE ist für Rändelhalter zur spanlosen Umformung der Werkstückoberfläche vorgesehen. Seine Abmessungen von 10 × 4 × 4 mm bezeichnen Außendurchmesser, Breite und Bohrung. Die Teilung bestimmt den Abstand der Zähne. Die Radform nach DIN 403 ist von der daraus erzeugten Werkstückform nach DIN 82 zu unterscheiden. Das AA-Rad erzeugt ein gerades RAA-Profil. Die Zähne sind feingefräst, die Seitenflächen und die Bohrung geschliffen. Die unbeschichtete Ausführung besitzt eine Härte von 60–62 HRC.

Vergleichen

Zu den Ausführungen (2)

19982720 - 434,94 €
Integi MFS Fräs-Rändelhalter, Schaft 20 × 25 mm

2 verfügbar

Der Integi Fräs-Rändelhalter MFS erzeugt Rändelprofile durch spanende Bearbeitung mit einem Rad. Sein umsetzbarer Kopf erlaubt den Einsatz in rechter und linker Anordnung; die schwenkbare Lagerung unterstützt die Ausrichtung des Rads. Für Werkstückdurchmesser von 4–250 mm sind Rändelräder mit 21,5 × 5 × 8 mm vorgesehen. RAA entsteht in rechter Anordnung mit BR 30° und in linker Anordnung mit BL 30°; ein AA-Rad erzeugt entsprechend RBR 30° oder RBL 30°. Die HSS-Buchse mit TiN-Beschichtung und die Ausrichtung über Gewindestifte gehören zum Werkzeugaufbau. Die Gesamtlänge beträgt 150 mm. Die Lieferung erfolgt ohne Rändelrad. Die ergänzenden Maße der Werkzeugzeichnung betragen E 36 mm.

Vergleichen

Zu den Ausführungen (2)

1998380,5 - 27,85 €
Integi Rändelrad BR 45°, 10 × 4 × 4 mm, HSSE, Teilung 0,5 mm

1 verfügbar

Das Integi Rändelrad BR 45° aus HSSE ist für Rändelhalter zur spanlosen Umformung der Werkstückoberfläche vorgesehen. Seine Abmessungen von 10 × 4 × 4 mm bezeichnen Außendurchmesser, Breite und Bohrung. Die Teilung bestimmt den Abstand der Zähne. Die Radform nach DIN 403 ist von der daraus erzeugten Werkstückform nach DIN 82 zu unterscheiden. Mit einem Rad entsteht RBL 45°. Ein zusammenpassendes BR-/BL-Paar erzeugt im Zweiradhalter ein RGE-45°-Profil. Die Zähne sind feingefräst, die Seitenflächen und die Bohrung geschliffen. Die unbeschichtete Ausführung besitzt eine Härte von 60–62 HRC.

Vergleichen

Zu den Ausführungen (2)
