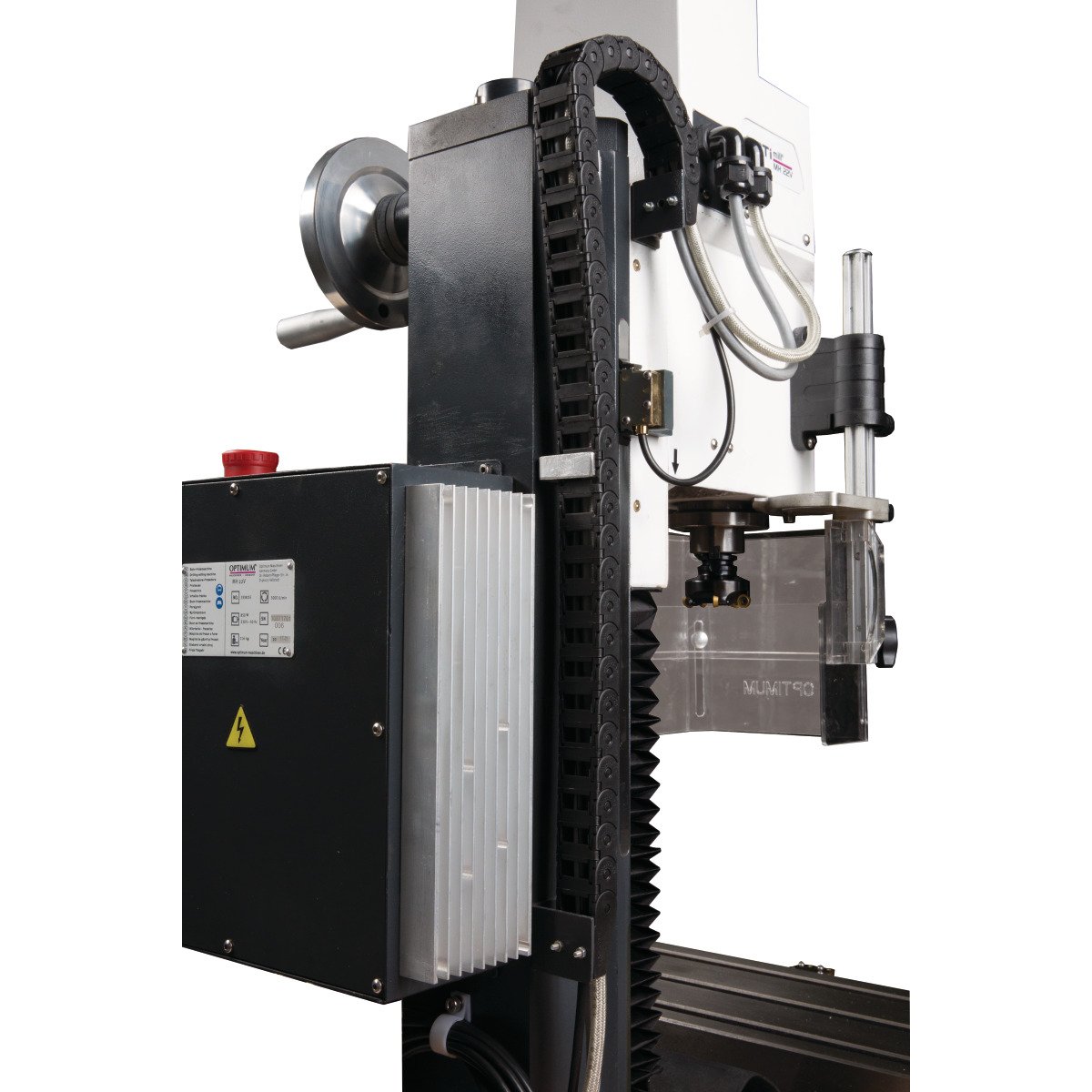

Bohr-Fräsmaschine Optimum OPTImill MH 22VD
Vergleichen
- Präzise verarbeitet
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager ≤ 0,015 mm in der Pinole gemessen
- Motor mit zweistufiger Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
- Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
- Sicherheitselektrik in 24 Volt-Ausführung

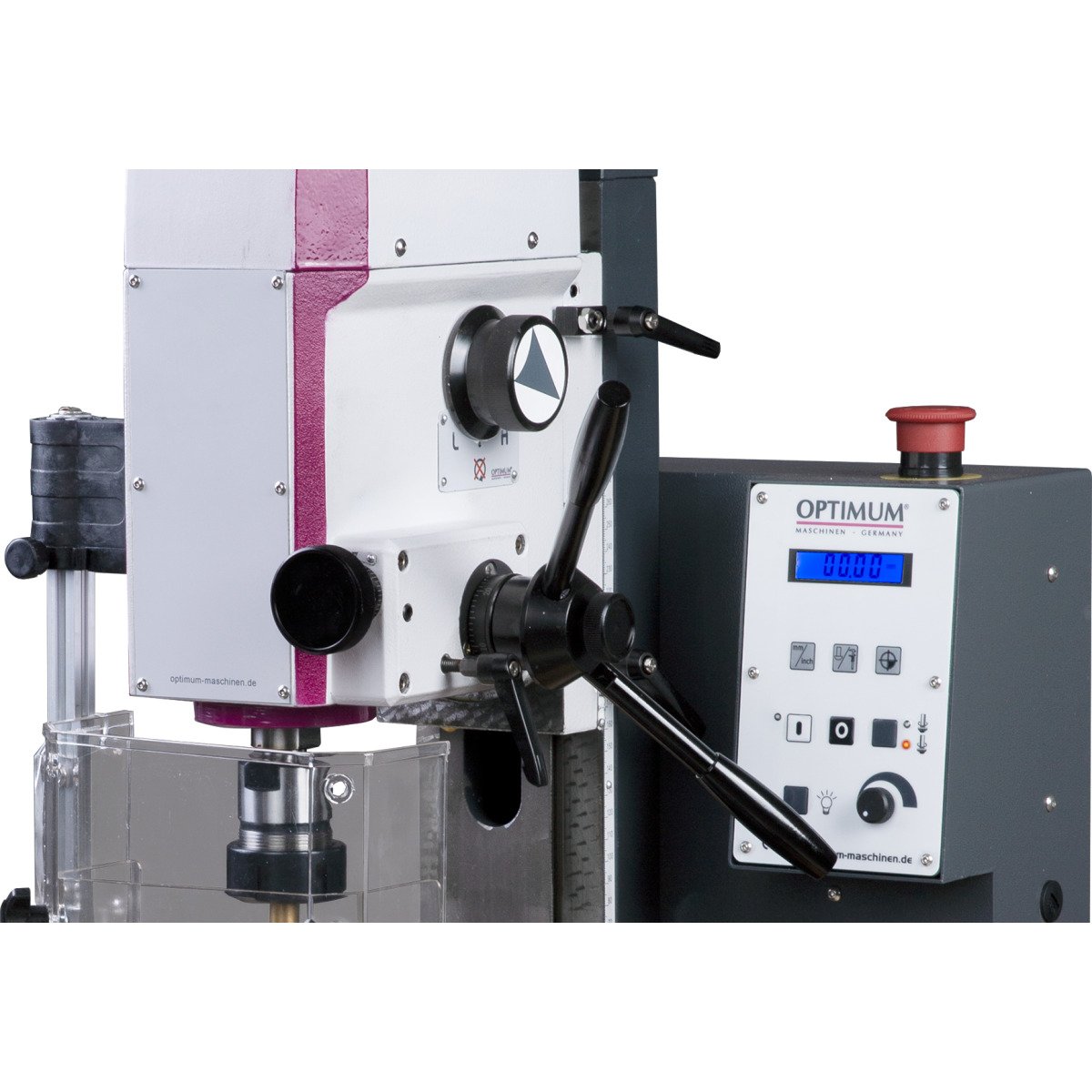

- Steuerelektronik mit integrierter Relais-Steuerung
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten und nachstellbaren Keilleisten
- Einstellbare Endanschläge
- Stabile Schwalbenschwanzführung mit nachstellbaren Keilleisten
- Feinvorschub
- Not-Halt-Schlagschalter

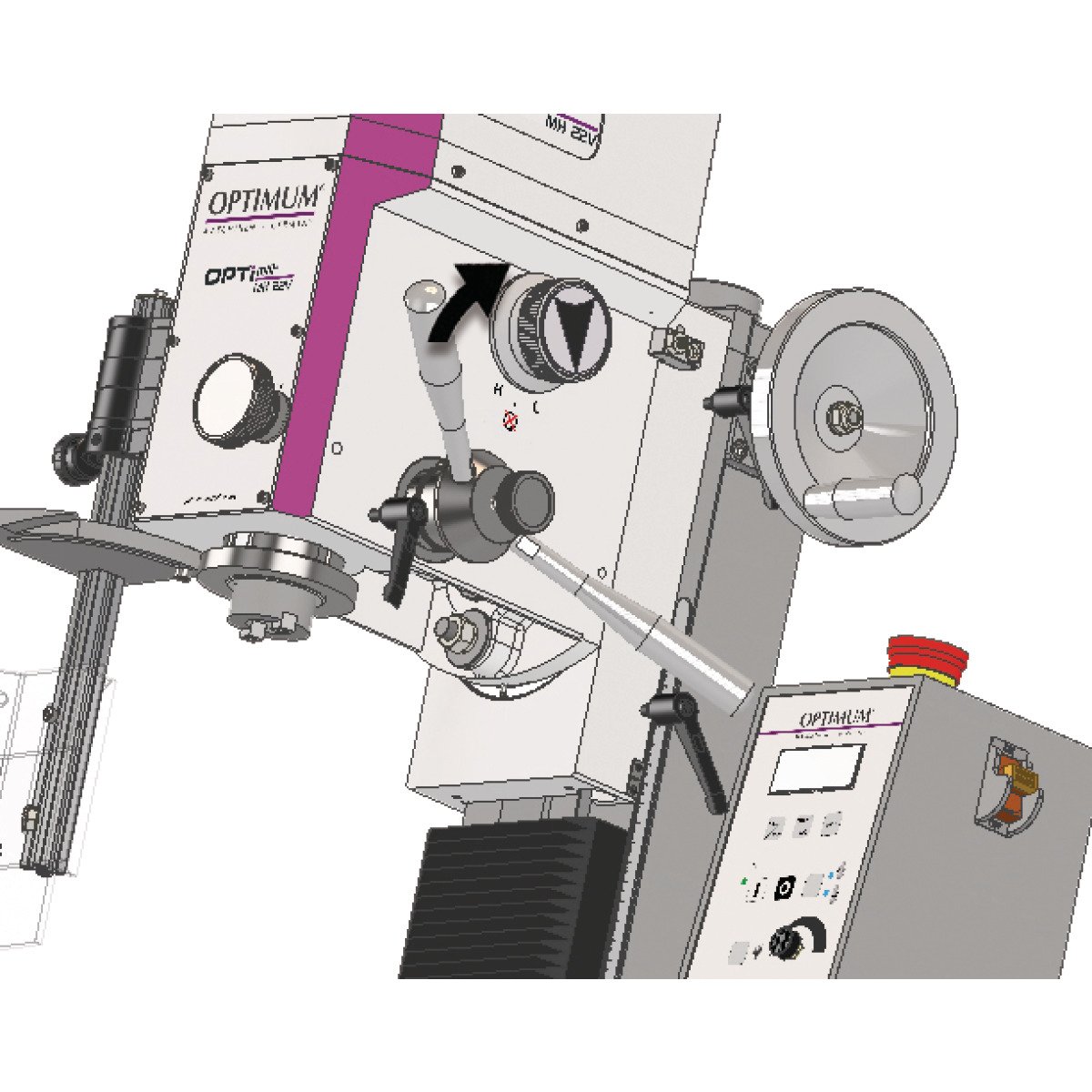

- Bohr-Fräskopf um ±60° neigbar
- Rechts-/Linkslauf
- Maschinenlampe
- Bohrung für leichtes Ölen der Trapezspindel
- Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
- Spiel der Vorschubspindeln einstell- und nachstellbar
- Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- X-, Y- und Z-Achse mit vorbereiteter Nut für die nachträgliche Montage der Magnetbänder
- Faltenbalg als Führungsschutz

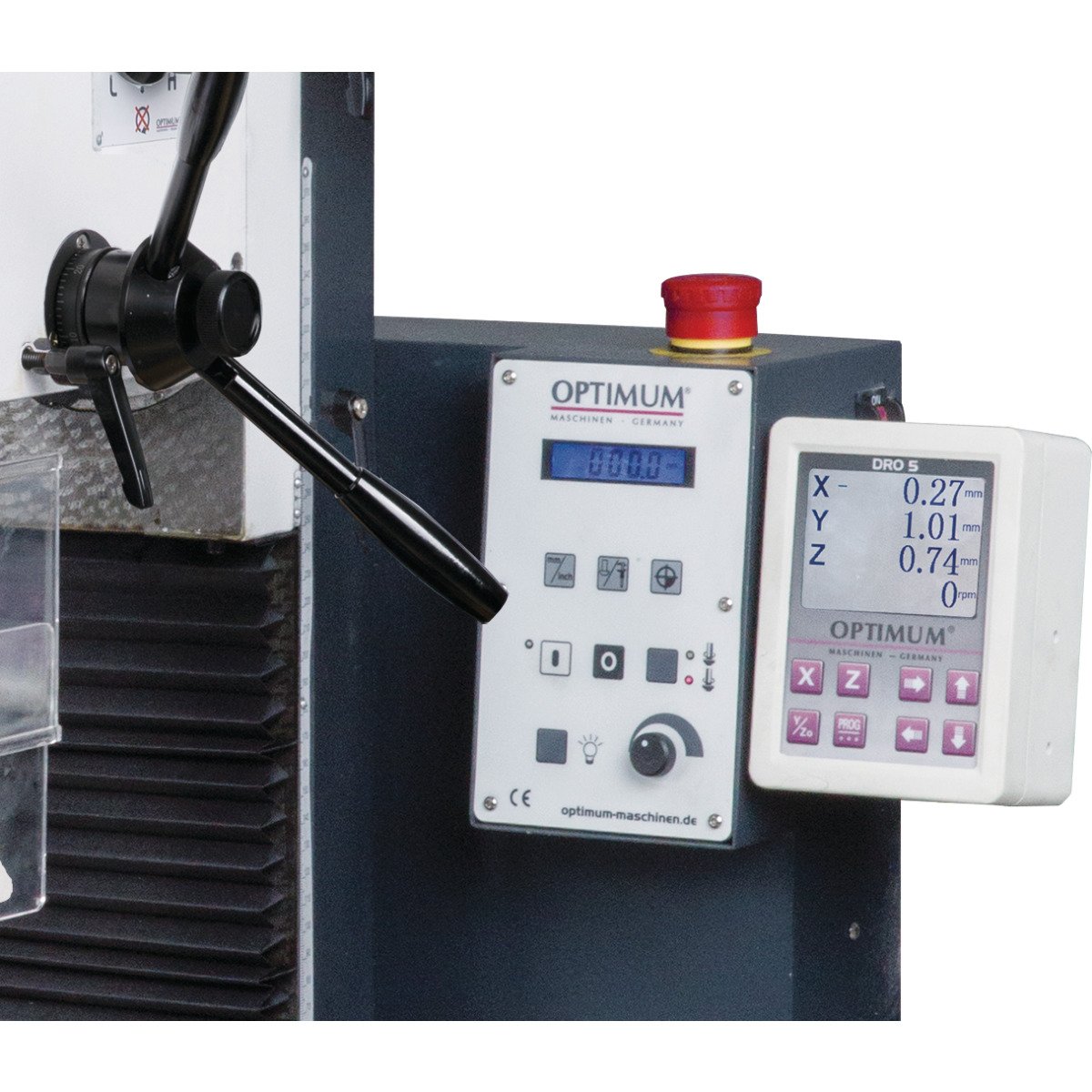

- Mit digitaler Positionsanzeige DRO 5
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Bedienwerkzeug
| Länge (Produkt) ca.: | 745 mm |
|---|---|
| Breite/Tiefe (Produkt) ca.: | 650 mm |
| Norm: | DIN EN 55011 |
| Höhe (Produkt) ca.: | 950 mm |
| Gewicht (Netto) ca.: | 120 kg |
| Fräskopf Schwenkbereich: | ± 60 ° |
| Bohrleistung Stahl (S235JR): | 20 mm |
| Dauerbohrleistung Stahl (S235JR): | 16 mm |
| Abgabeleistung (Motorleistung): | 0,95 kW |
| Schaftfräsergröße max.: | 12 mm |
| Anschlussspannung: | 230 V |
| Messerkopfgröße max.: | 52 mm |
| Netzfrequenz: | 50 Hz |
| Horizontalfrästisch Länge: | 700 mm |
| Horizontalfrästisch Breite: | 180 mm |
| EMV-Klasse: | C2 |
| Horizontalfrästisch T-Nuten Größe: | 12 mm |
| Horizontalfrästisch T-Nuten Anzahl: | 3 |
| Horizontalfrästisch T-Nuten Abstand: | 63 mm |
| Horizontalfrästisch Traglast max.: | 50 kg |
| Abstand Vertikalspindel - Kreuztisch: | 360 mm |
| Vertikalspindel Ausladung: | 170 mm |
| Vertikalspindel Spindelaufnahme: | BT 20 |
| Verfahrweg Y-Achse manuell: | 175 mm |
| Vertikalspindel Drehzahlbereich: | 90 – 3000 min¯¹ |
| Vertikalspindel Pinolendurchmesser: | 60 mm |
| Vertikalspindel Pinolenhub: | 40 mm |
| Vertikalspindel Anzahl der Drehzahlbereiche: | 2 |
| Vertikalspindel Steuerung der Drehzahlregelung: | elektronisch |
| Verfahrweg X-Achse manuell: | 480 mm |
| Verfahrweg Z-Achse manuell: | 270 mm |
Zubehör
Startersatz Optimum BT 20
Vergleichen
Schnellspannbohrfutter Optimum DKC16 0-16 mm
Vergleichen

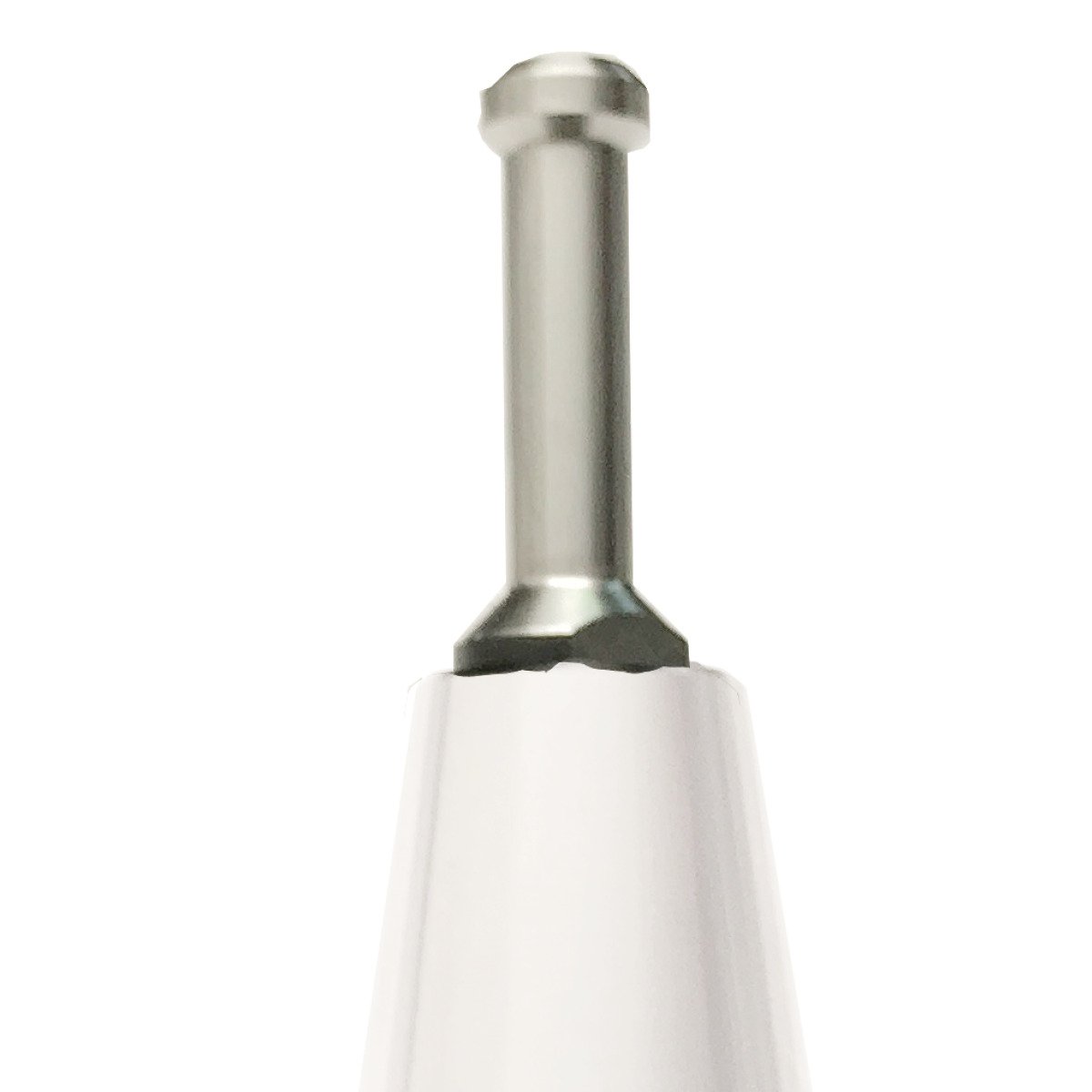

Anzugsbolzen Optimum BT 20
Vergleichen
Arbeitsplatzmatte Unicraft 3040 x 640 mm
Vergleichen
Prisma Optimum WP 30
Vergleichen

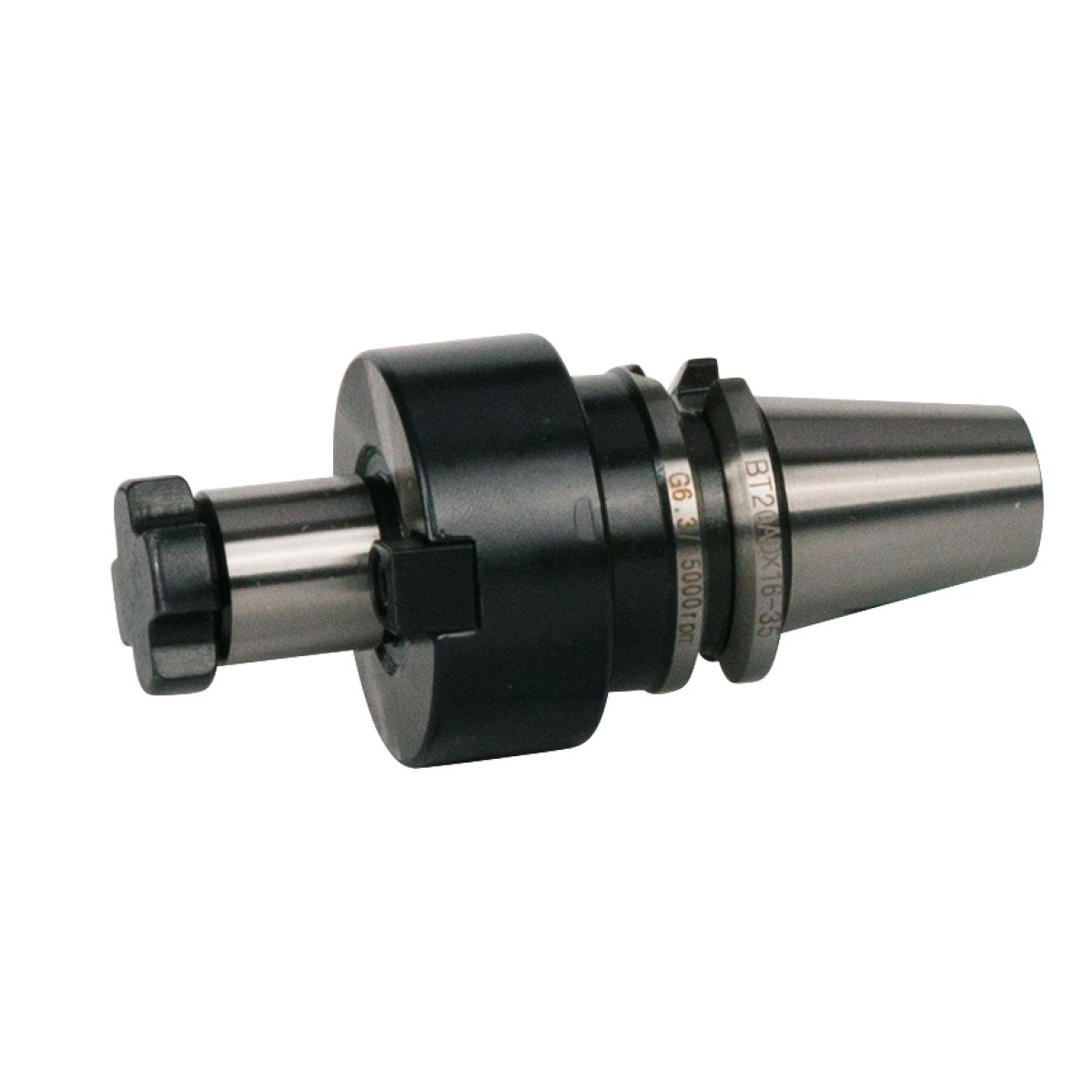

Halter Messerkopf Optimum 16 mm - BT20
Vergleichen
Universal-Unterbau Optimum MSM 1 340 x 420 x 800 mm
Vergleichen

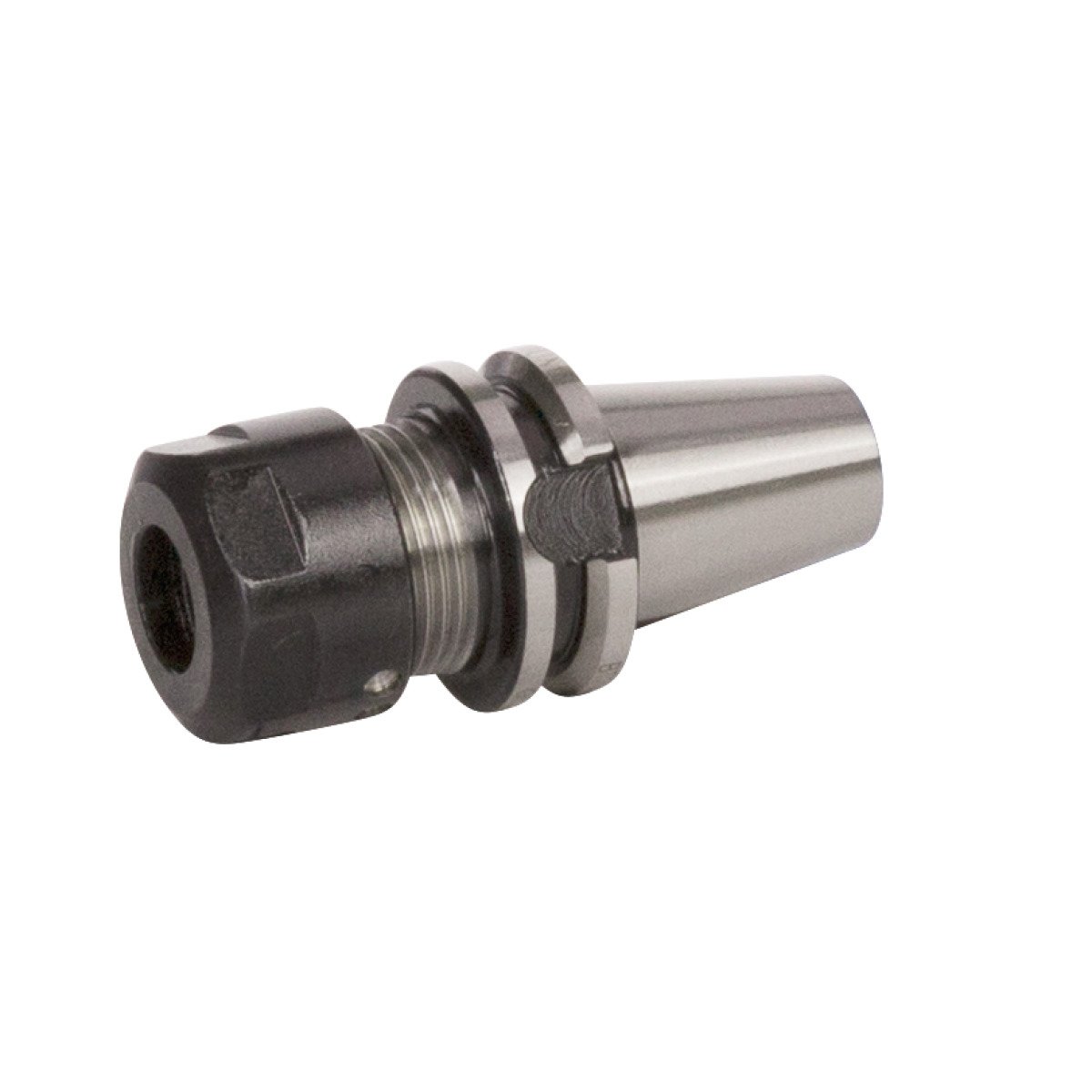

Spannzangenfutter Optimum ER16
Vergleichen
Spiralbohrer-Satz Optimum 25-teilig, 1 - 13 mm
Vergleichen
Werkstück-Stütze Optimum WPS-1
Vergleichen
Parallel-Unterlegplatten-Satz Optimum 20-teilig
Vergleichen

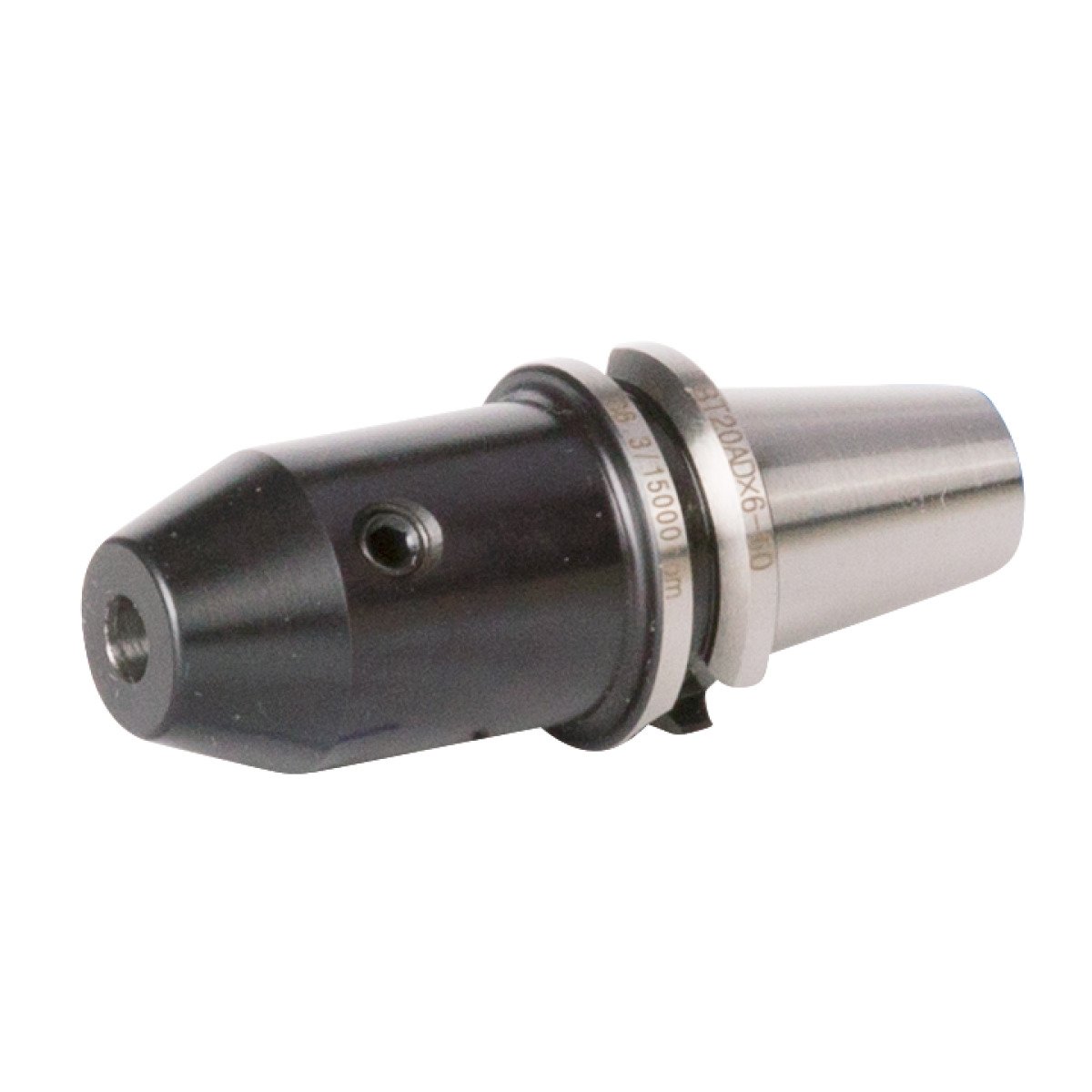

Weldon Halter BT 20 Optimum Ø 8 mm
Vergleichen
Spannzangen-Satz Optimum ER 25, Ø 1 - 16 mm
Vergleichen
Montage Satz Optimum für DRO5 an MH20V/MH22V
Vergleichen
Spiralbohrer-Satz Optimum 41-teilig, 6 - 10 mm (0,1 mm steigend)
Vergleichen
Weldon Halter BT 20 Optimum Ø 10 mm
Vergleichen
Arbeitsplatzmatte Unicraft 1840 x 940 mm
Vergleichen
Schneidölspray Metallkraft 400 ml
Vergleichen
Werkzeugaufnahme Optimum BT 20 - B16
Vergleichen
Arbeitsplatzmatte Unicraft 3040 x 940 mm
Vergleichen
Präzisions-Maschinenschraubstock Optimum FMSN 100
Vergleichen
Schaftfräser-Satz Optimum HSS, 12-teilig
Vergleichen
Nivellierteller Optimum SE 1
Vergleichen
Gewindeschneidapparat Optimum M5 - M12/B16
Vergleichen
Präzisions-Schnellspannbohrfutter Optimum 1-10 mm, B16
Vergleichen
Weldon Halter BT 20 Optimum Ø 12 mm
Vergleichen
Schnellspannbohrfutter Optimum DKC13 0-13 mm
Vergleichen
Präzisions-Maschinenschraubstock Optimum FMS 100
Vergleichen
Spänewanne Optimum 720 x 470 x 30 mm
Vergleichen

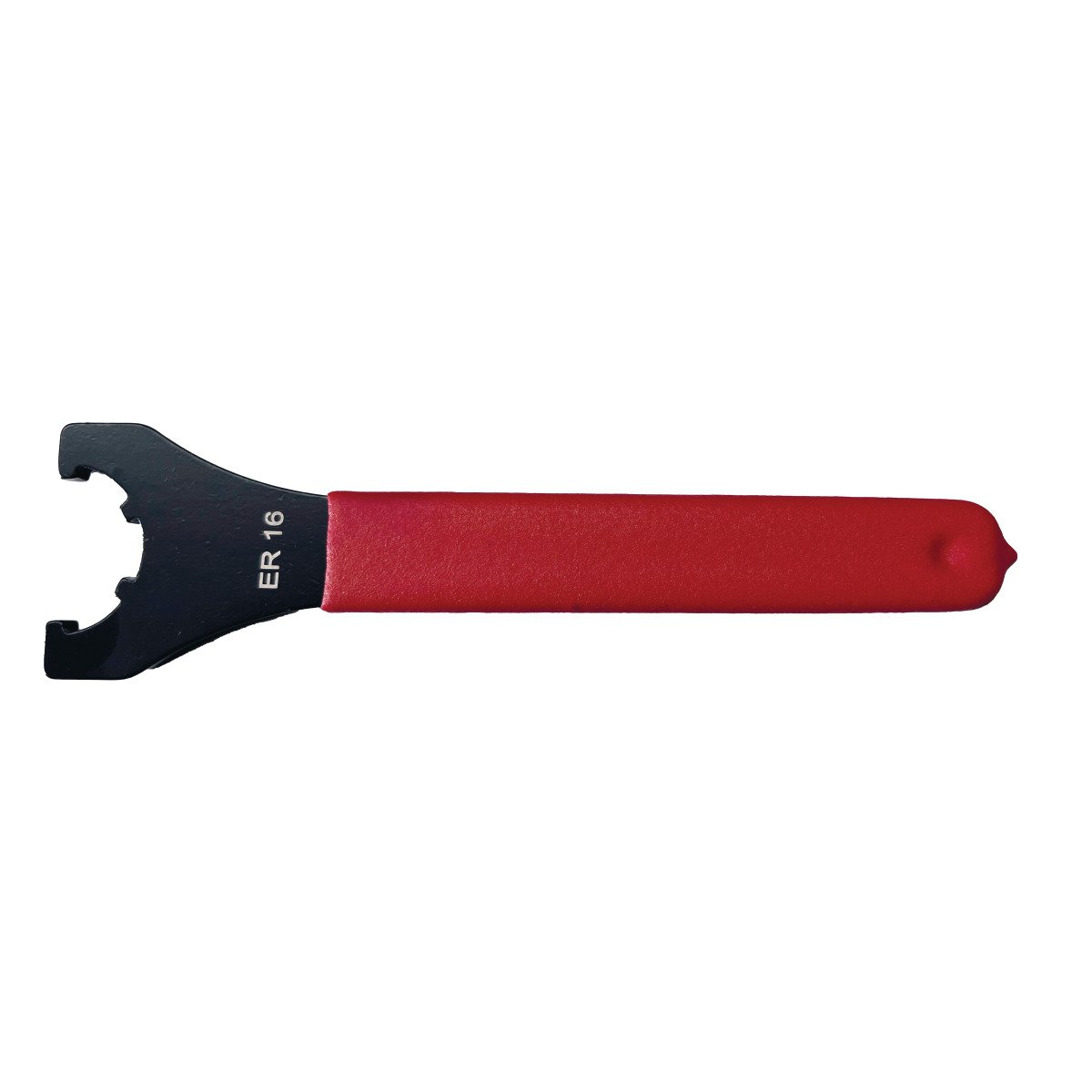

Spannzangenhalterschlüssel Optimum ER 16
Vergleichen
Arbeitsplatzmatte Unicraft 1840 x 640 mm
Vergleichen
Spannzangen-Satz Optimum ER 16, Ø 1 - 10 mm
Vergleichen
Zweiachsenschraubstock Optimum ZAS 50
Vergleichen

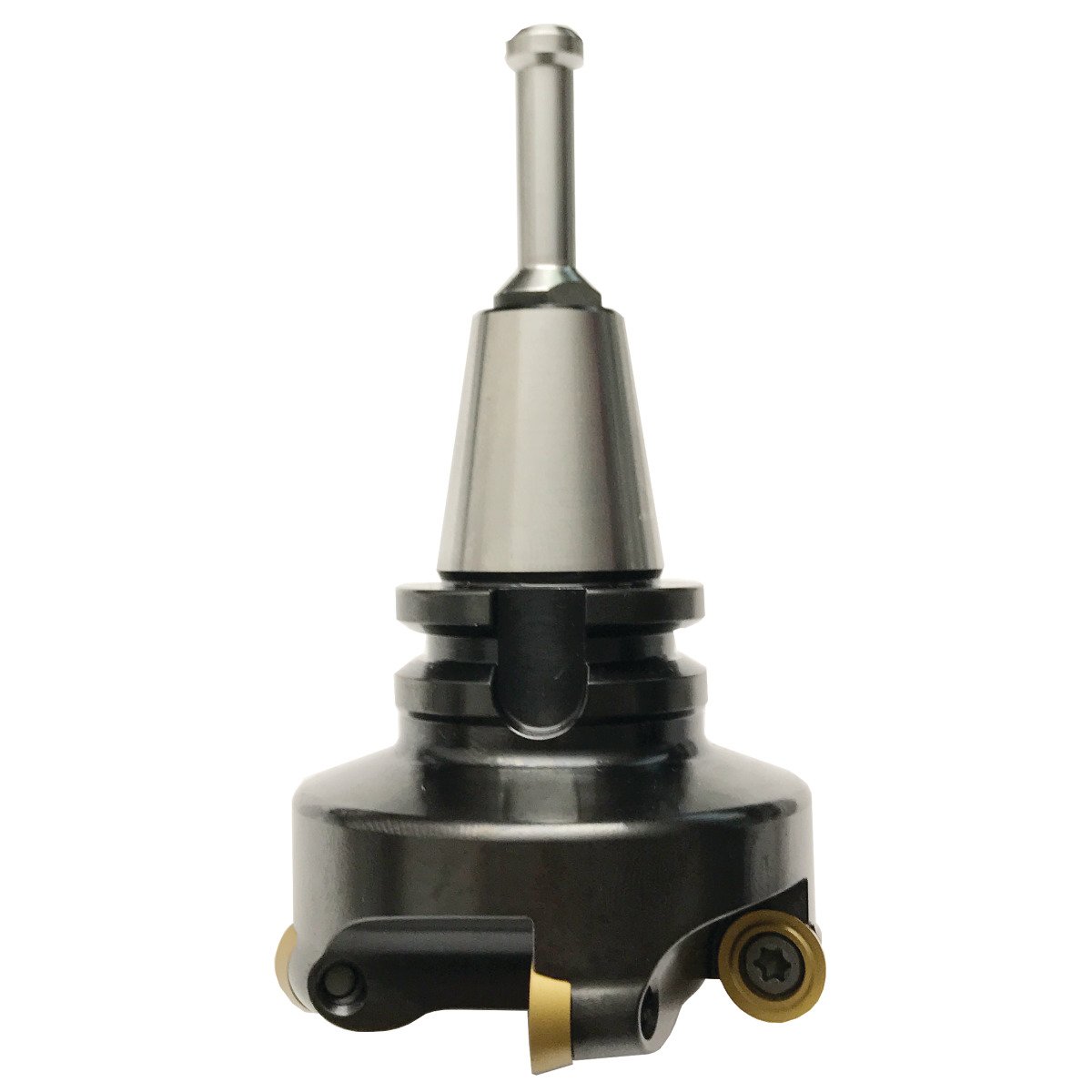

Kopier- und Planmesserkopf Optimum BT 20
