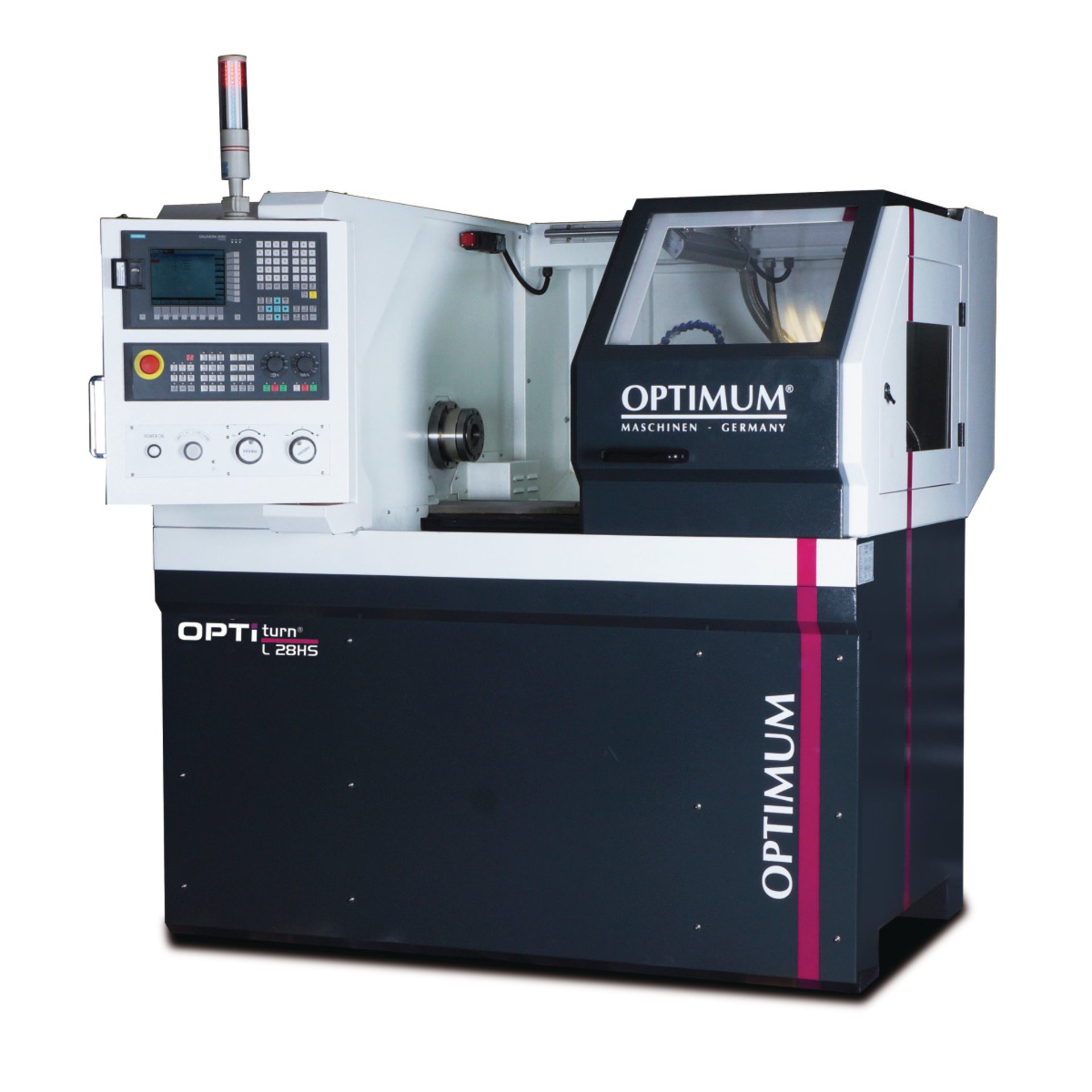

CNC-gesteuerte Flachbett-Drehmaschine Optimum OPTIturn L 28HS SINUMERIK 808D ADVANCED
Vergleichen
- Verstrebtes Maschinenbett aus Grauguss

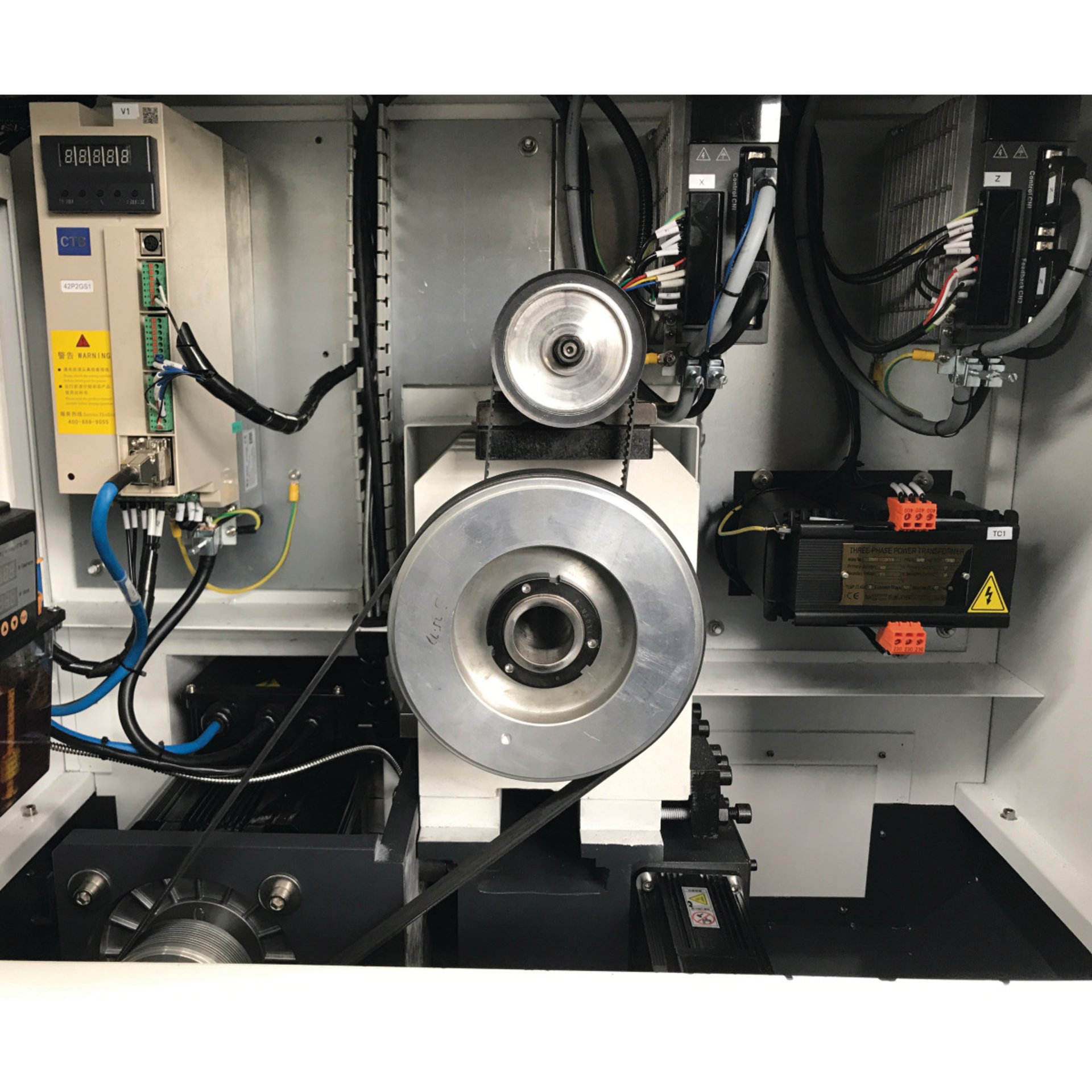

- Aufwendige Spindellagerung
- Not-Halt-Schlagschalter

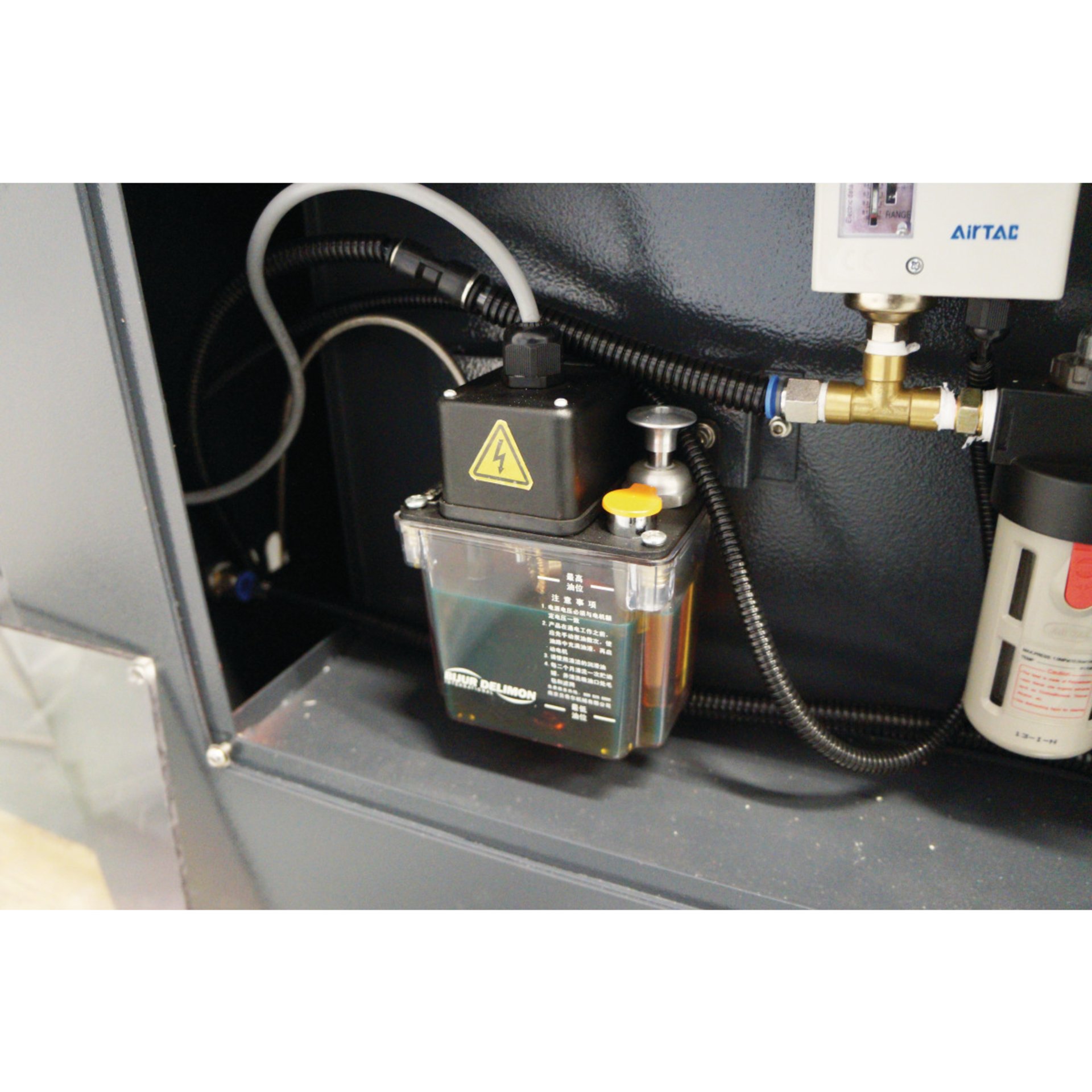

- Zentralschmierung
- Referenzschalter
- Wartungsfreundliche Schutzumhausung
- Rückseitige Zugangsklappe für Wartungen
- Sicherheitsschalter an der vorderen Schiebetüre
- Drehrevolver befindet sich hinter der Drehmitte (linke Drehmeißel)

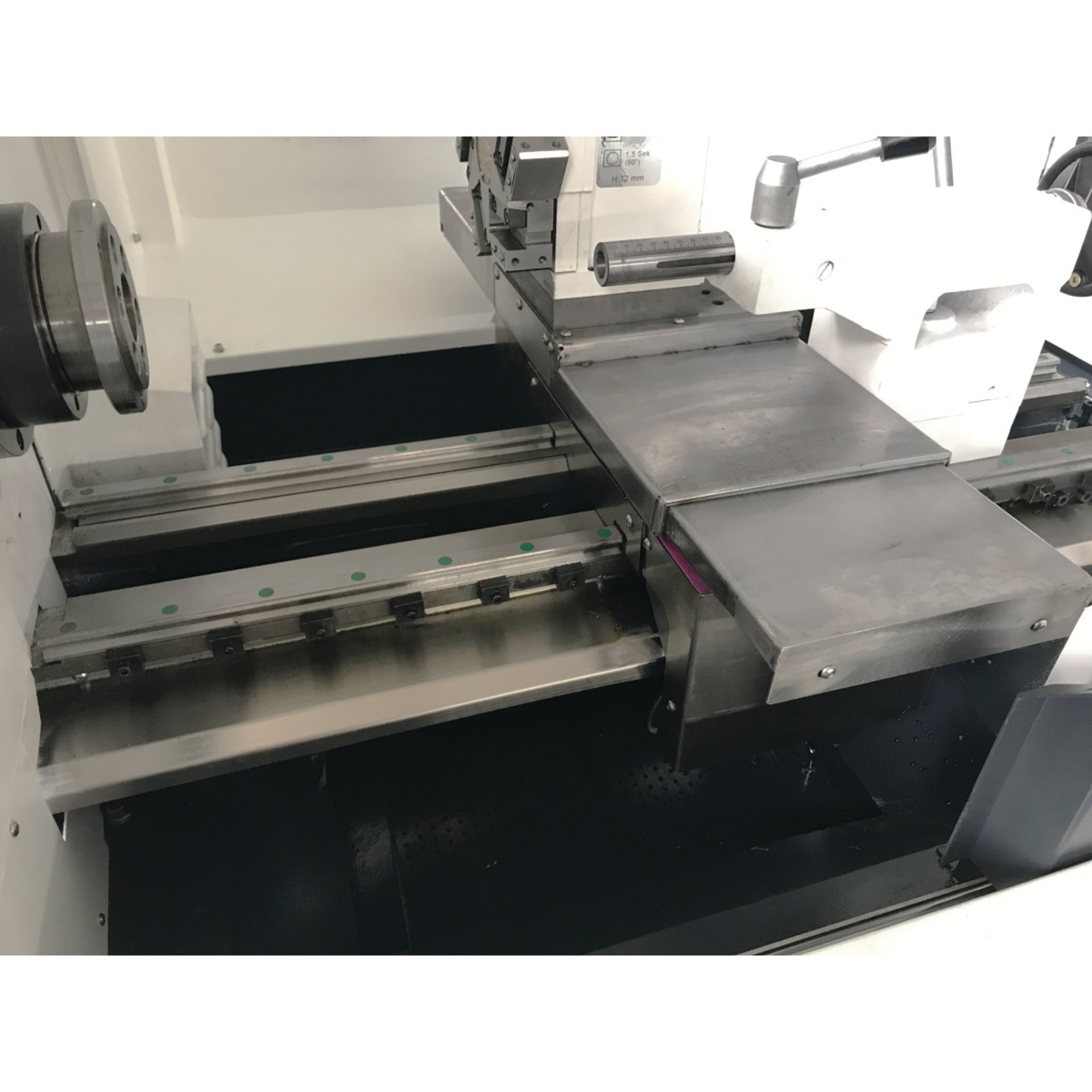

- Linearführung

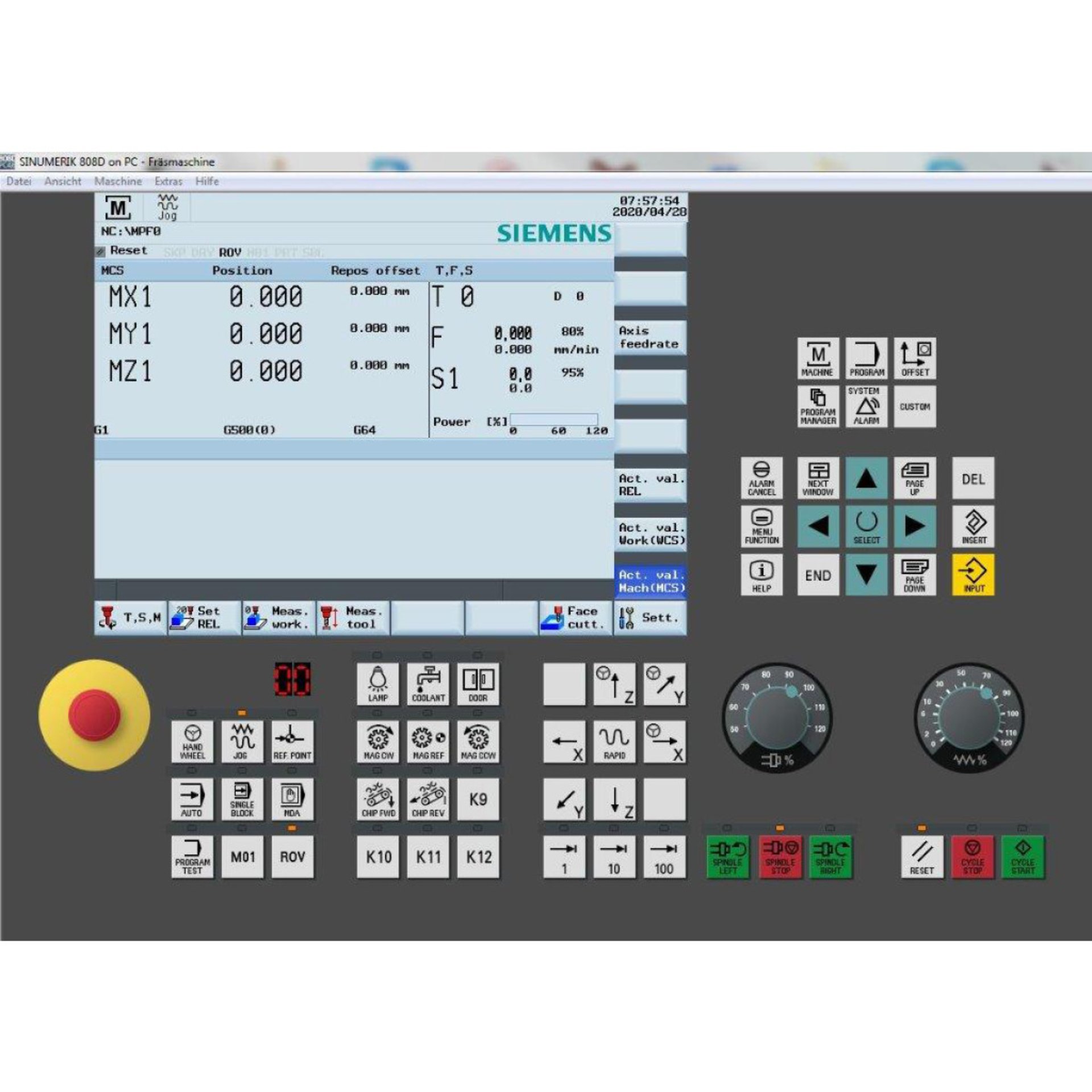

- Softwarepaket „SINUMERIK 808D on PC“ inklusive. (Praktische Trainingssoftware, damit Werkstücke am PC offline programmiert und simuliert werden können. Kostenfrei zum herunterladen unter www.cnc4you.com)
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:

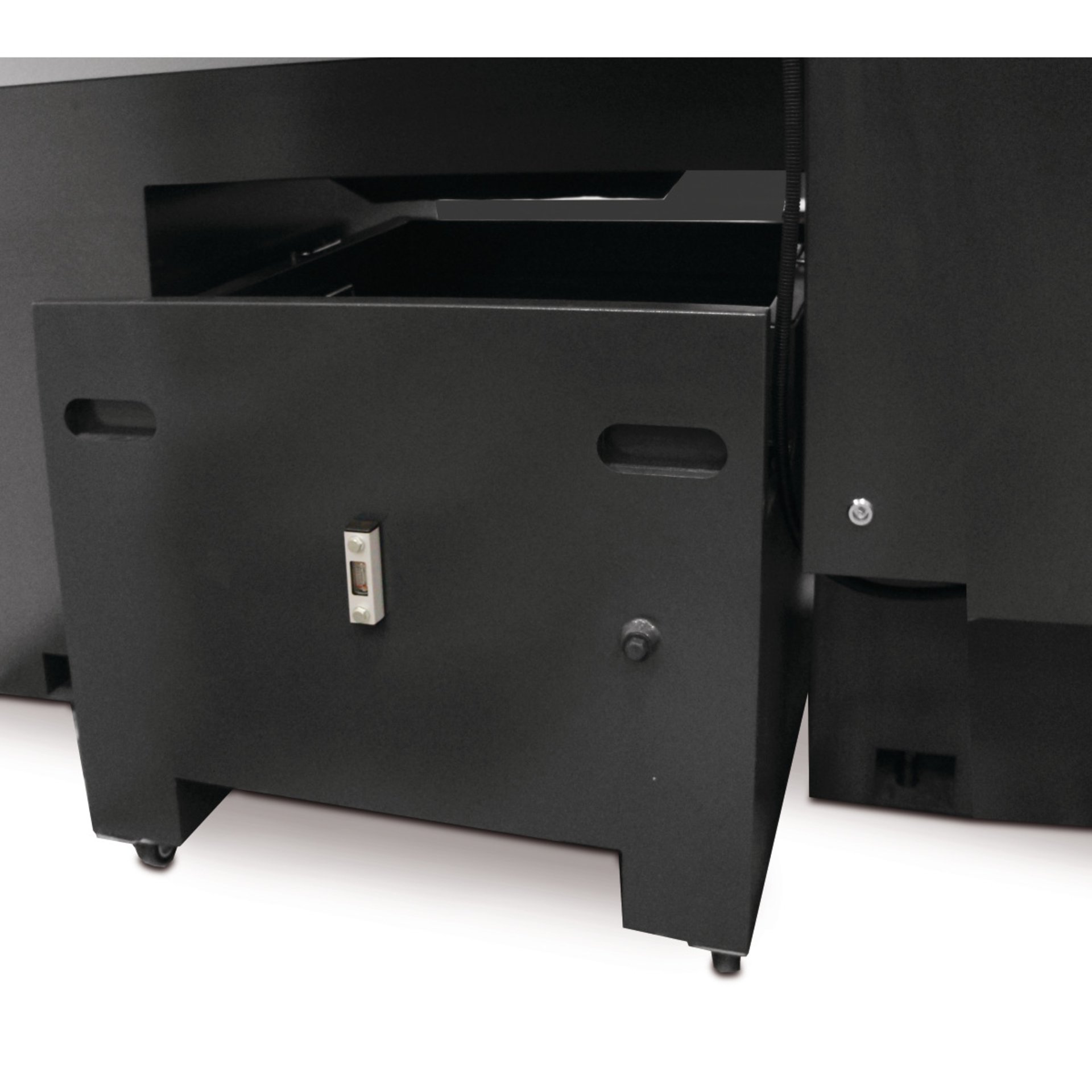

- Kühlmitteleinrichtung

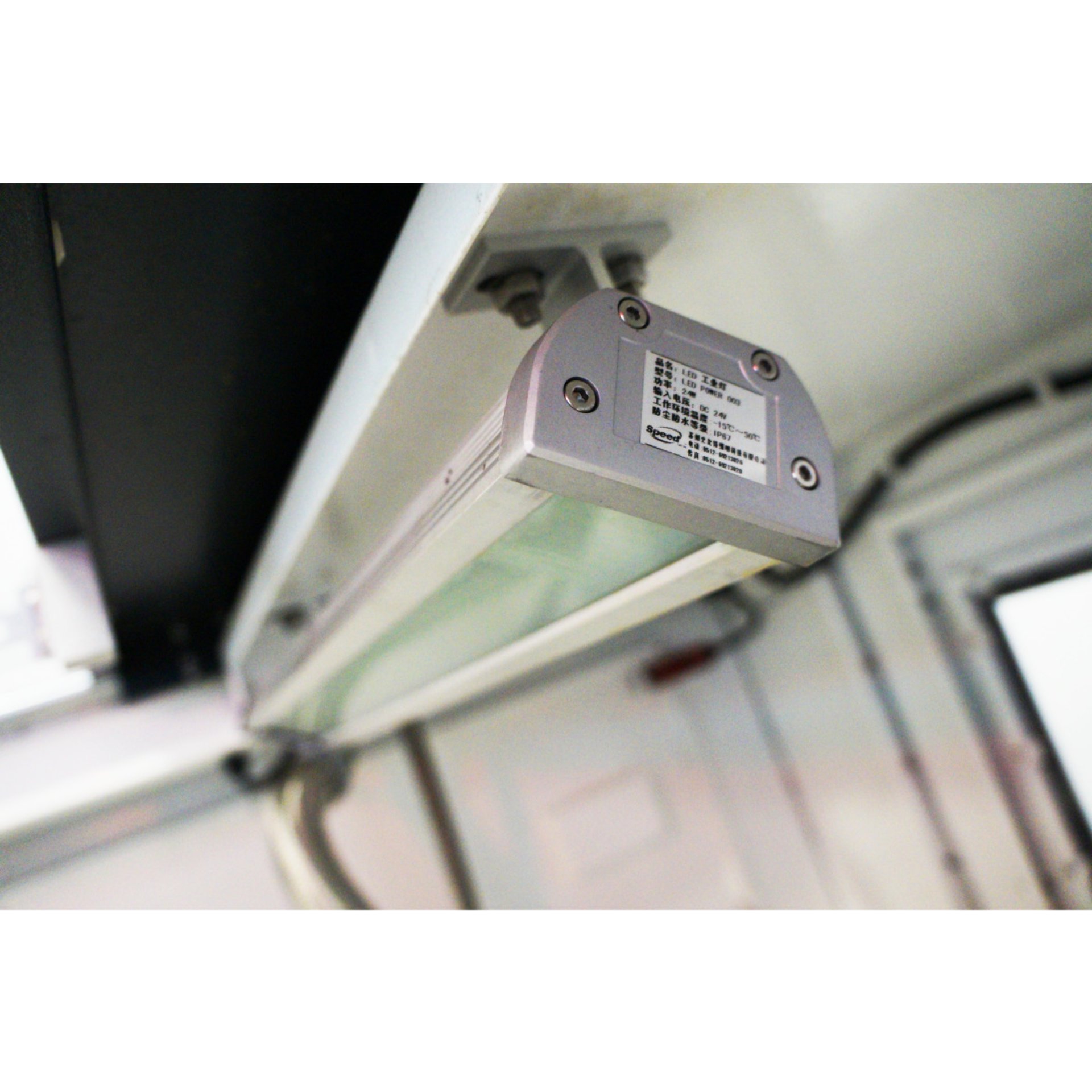

- Maschinenlampe
- Bedienwerkzeug
| Länge (Produkt) ca.: | 1655 mm |
|---|---|
| Spitzenhöhe: | 169 mm |
| Breite/Tiefe (Produkt) ca.: | 1590 mm |
| Höhe (Produkt) ca.: | 1955 mm |
| Gewicht (Netto) ca.: | 832 kg |
| Spindelaufnahme: | (DIN 6350) A2-3 |
| Spitzenweite: | 430 mm |
| Umlaufdurchmesser über Maschinenbett: | 300 mm |
| Umlaufdurchmesser über Planschlitten: | 200 mm |
| Abgabeleistung (Motorleistung): | 2,2 kW |
| Bettbreite: | 180 mm |
| Drehmoment Motor X-Achse: | 1.3 Nm |
| Anschlussspannung: | 400 V |
| Drehmoment Motor Z-Achse: | 2,4 Nm |
| Netzfrequenz: | 50 Hz |
| Drehzahlbereich: | 40 – 4000 min¯¹ |
| Kühlschmiermittelsystem Leistung Kühlmittelpumpe: | 95 W |
| Hydrauliksystem Tankinhalt: | 25 l |
| Spindelbohrung: | 30 mm |
| Spindelkonus: | 5C |
| Wiederholgenauigkeit: | ± 0,01 mm |
| Positioniergenauigkeit: | ± 0,01 mm |
| Reitstock Pinolendurchmesser: | 30 mm |
| Reitstockaufnahme: | MK2 |
| Reitstock Pinolenhub: | 120 mm |
| Kühlschmiermittelsystem Tankinhalt: | 25 l |
| Gesamt Anschlusswert: | 3,75 kVA |
| Verfahrweg X-Achse: | 145 mm |
| Verfahrweg Z-Achse: | 465 mm |
| Vorschubgeschwindigkeit X-Achse: | 10000 mm/min |
| Vorschubgeschwindigkeit Z-Achse: | 12000 mm/min |
| Werkzeugwechsler Typ: | elektrisch |
| Werkzeugwechsler Anzahl der Werkzeugplätze: | 6 St |
| Werkzeugwechsler Aufnahmehöhe, -breite Vierkant max.: | 16 mm |
| Art der generierten Daten: | Nutzungsdaten |
| Werkzeugwechsler Aufnahmedurchmesser Bohrstange max.: | 16 mm |
| Format der generierten Daten: | Gängige, maschinenlesbare Formate wie z.B. JSON |
| Datenmenge: | Bis zu 5 MB |
| Drehmoment Antriebsmotor: | 14 Nm |
| Datengenerierung kontinuierlich in Echtzeit: | Ja |
| Drehmoment an der Spindel: | 28 Nm |
| Datenspeicherort: | Auf dem Gerät |
| Datenzugriff: | Über physische Schnittstellen |
| Weitere Informationen: | In Bedienungsanleitung oder unter info@stuermer-maschinen.de |
Zubehör
Dreibacken-Drehfutter Guss Optimum BISON Ø 125 mm DIN 6350 A2-3
Vergleichen
Arbeitsplatzmatte Unicraft 3040 x 940 mm
Vergleichen
Monoblockbackensatz weich Optimum BISON Für BISON Dreibackendrehfutter ø 125 mm DIN 6350
Vergleichen
Arbeitsplatzmatte Unicraft 1840 x 640 mm
Vergleichen
Arbeitsplatzmatte Unicraft 3040 x 640 mm
Vergleichen
Blockbackensatz weich Optimum BISON Für BISON Vierbackendrehfutter ø 125 mm DIN 6350
Vergleichen
Vierbacken-Drehfutter Guss Optimum BISON Ø 125 mm DIN 6350 A2-3
Vergleichen

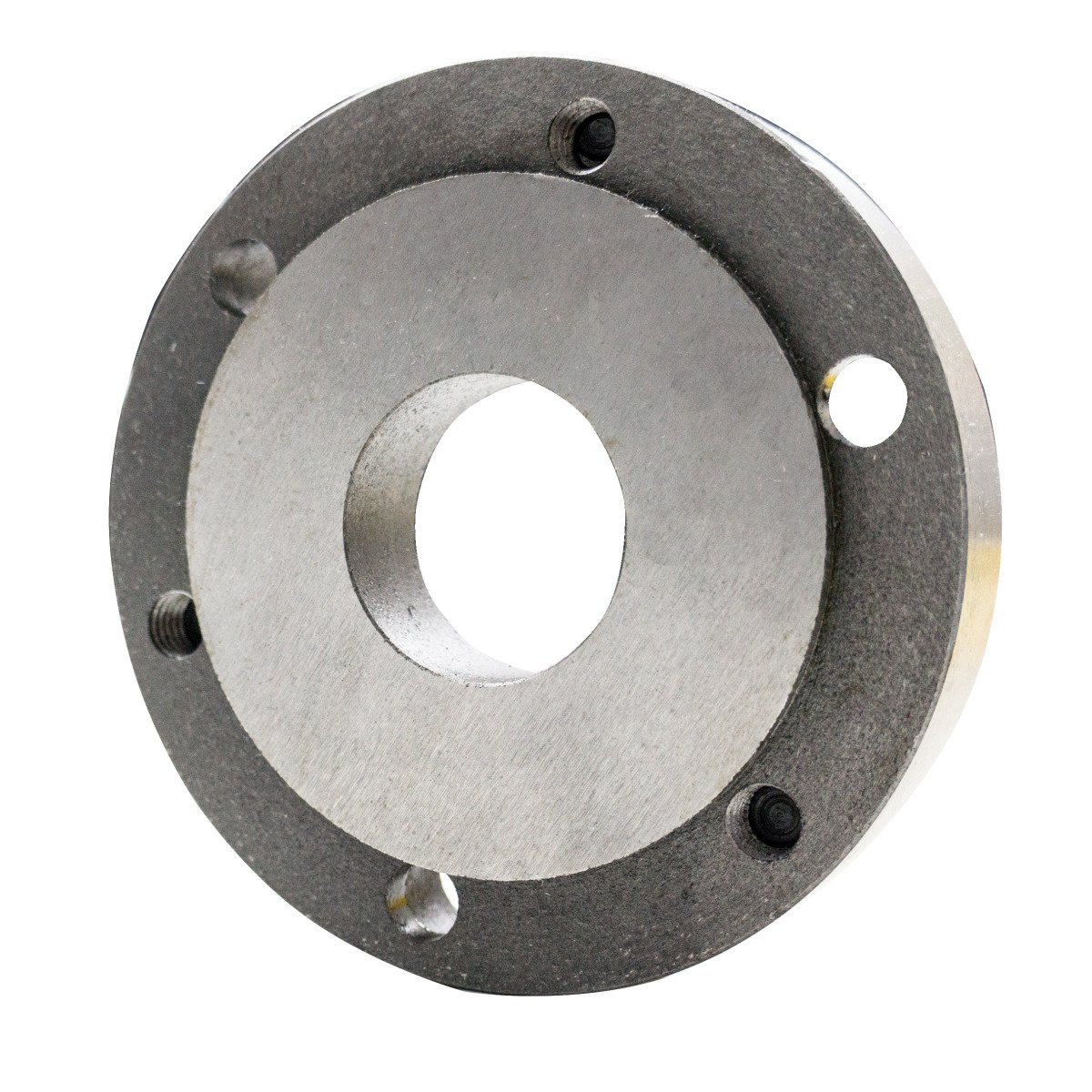

Futterflansch Optimum BISON Ø 125 mm für Drei- und Vierbacken-Drehfutter A2-3
Vergleichen
Arbeitsplatzmatte Unicraft 1840 x 940 mm
Vergleichen

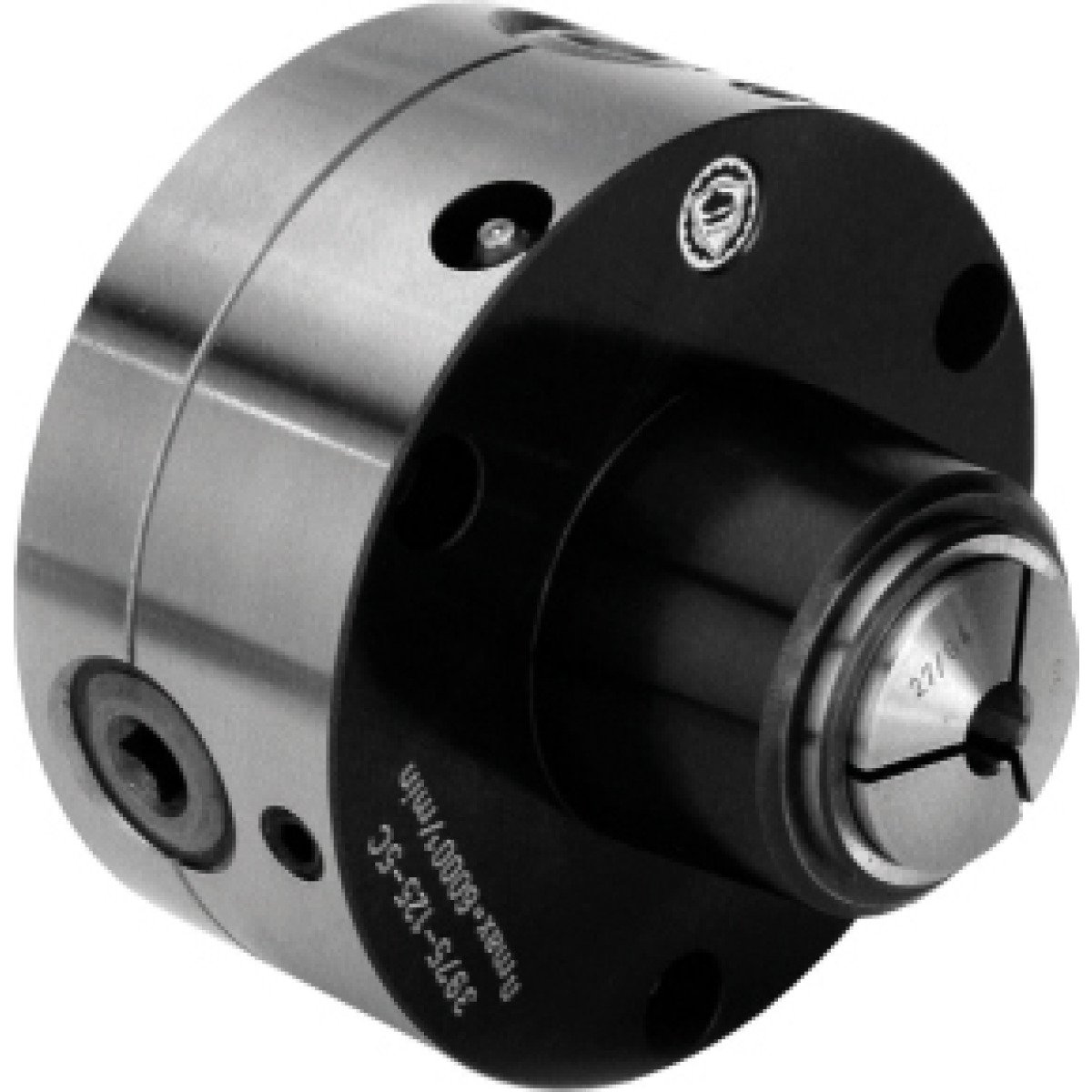

Spannzangenfutter 5C Optimum für OPTIturn L28 HS
