Drehmaschine Optimum OPTIturn TU 1503V

• Gleichstrommotor
• Verripptes Prismenbett aus Grauguß, induktiv gehärtet und geschliffen
• Gehärtete und geschliffene Z-Achse Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Rundlaufgenauigkeit - Drehfutter max 0,05 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Längs-, Plan- und Oberschlitten
• Automatischer Längs-/Leitspindelantrieb
• Großer Gewindeschneidbereich durch Wechselzahnräder-Satz
• Dreibacken-Drehfutter im Standardlieferumfang
• Einfacher und schneller Drehzahlwechsel über Keilriemen
• Sicherheitsschalter in der Abdeckung
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Drehfutterschutz mit Mikroschalter
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Alle Führungen durch Keilleisten spielfrei nachstellbar
• Not-Halt-Schlagschalter
• Niederspannungselektronik
• EMV-Filterklasse C1

Lieferumfang:

• Dreibacken-Drehfutter Ø 80 mm,
  zentrisch spannend
• Feste Zentrierspitze MK1
• Spritzwand
• Spänewanne
• Wechselräder-Satz
• Zweifach-Stahlhalter
• Bedienwerkzeug

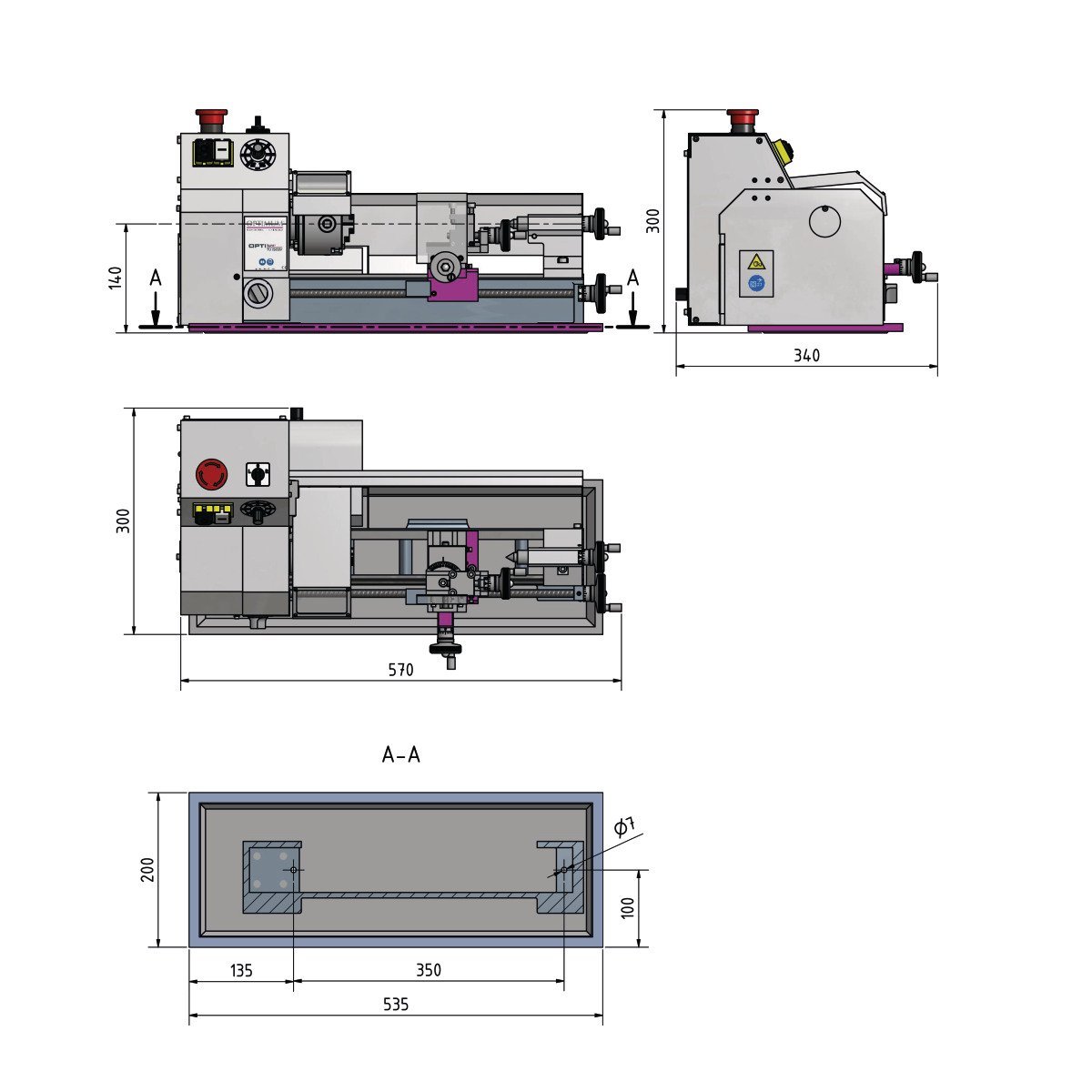

Technische Daten:

• Länge (Produkt) ca.: 570 mm
• Breite/Tiefe (Produkt) ca.: 340 mm
• Höhe (Produkt) ca.: 300 mm
• Gewicht (Netto) ca.: 23 kg
• Spitzenhöhe: 75 mm
• Spitzenweite: 265 mm
• Umlaufdurchmesser über Planschlitten: 70 mm
• Bettbreite: 70 mm
• Steuerung der Drehzahlregelung: elektronisch regelbar
• Anzahl der Drehzahlbereiche: 1
• Drehzahlbereich: 120 – 3000 min¯¹
• Abgabeleistung (Motorleistung): 0,45 kW
• Anschlussspannung: 230 V
• Netzfrequenz: 50 Hz
• Norm: DIN EN 55011
• EMV-Klasse: C1
• Spindelaufnahme: zylindrisch Ø 22
• Spindelbohrung: 11 mm
• Stahlhalter Aufnahmehöhe max.: 12 mm
• Spindelkonus: MK 1
• Reitstockaufnahme: MK 1 gekürzt
• Reitstock Pinolenhub: 30 mm
• Steigung Metrisch: 0.5 - 1.5 mm/U
• Anzahl der Steigungen Metrisch: 8
• Verfahrweg Oberschlitten: 40 mm
• Verfahrweg Planschlitten: 55 mm
• Verfahrweg Bettschlitten: 270 mm
• Vorschubbereich längs: 0.05 - 0.1 mm/U
• Anzahl der Vorschübe längs: 2
