Drehmaschine Optimum OPTIturn TX 4414
Artikelnummer:
ST3432422
EAN:
4030635047497
Herstellernummer:
3432422
Vergleichen
Leit- und Zugspindeldrehmaschine erfüllt höchste Anforderungen in technischer Ausstattung und Präzision. Mit digitaler Positionsanzeige DPA 32
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Präzise gearbeiteter Schlitten
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Bettführungen gehärtet und präzisionsgeschliffen

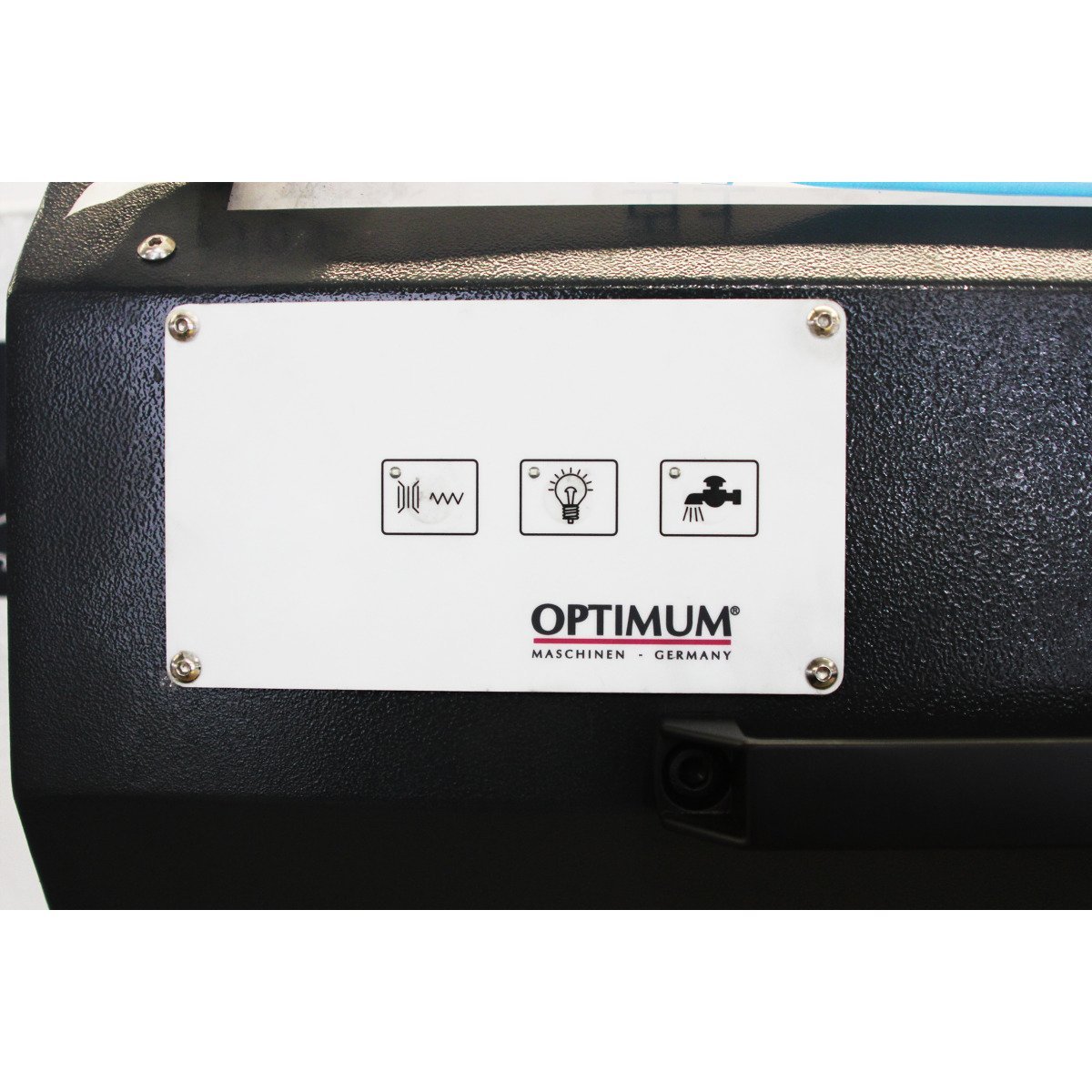

- Alle elektronischen Bedienelemente zentral zu erreichen
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Handräder entkoppelt und geprüft nach EN 23125

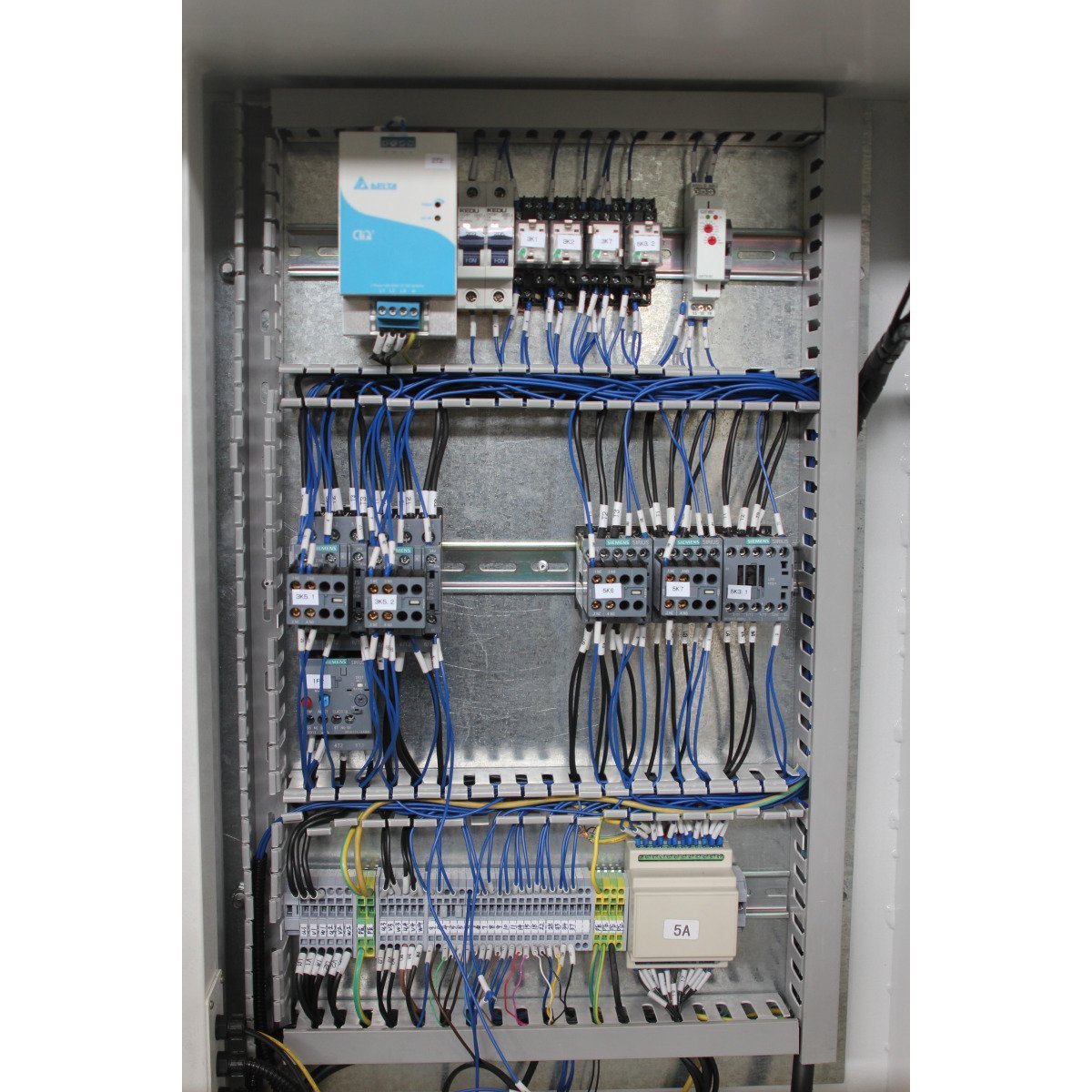

- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Komplette Leit- und Zugspindelabdeckung
- Komplette Ausleuchtung des Arbeitsraumes
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Keine Wechselräder nötig
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Elektronisch gebremster Motor
- Elektronische Vorschubabschaltung der Z-Achse
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Lieferumfang
- Schnellwechsel-Stahlhalter SWH 5-B im Lieferumfang
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 200 mm Camlock Nr. 6
- Zwei nicht mitlaufende Zentrierspitze MK3 und MK5
- Adapter MK6-MK5
- Schnellwechsel-Stahlhalter SWH 5-B
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Technische Daten:

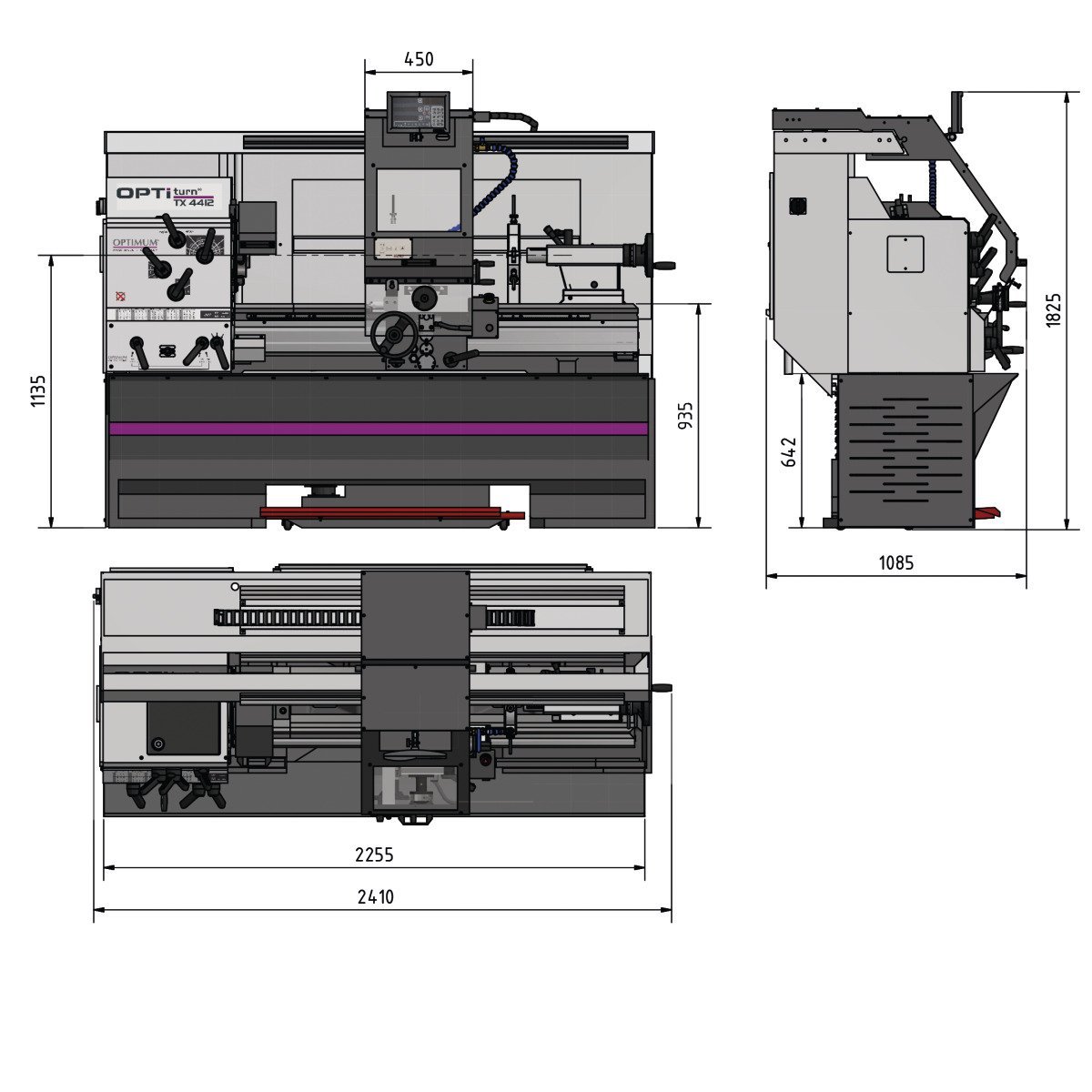

- Länge (Produkt) ca.: 2410 mm
- Breite/Tiefe (Produkt) ca.: 1085 mm
- Höhe (Produkt) ca.: 1825 mm
- Gewicht (Netto) ca.: 2030 kg
- Spitzenhöhe: 220 mm
- Spitzenweite: 1280 mm
- Umlaufdurchmesser über Maschinenbett: 440 mm
- Umlaufdurchmesser über Planschlitten: 250 mm
- Bettbreite: 300 mm

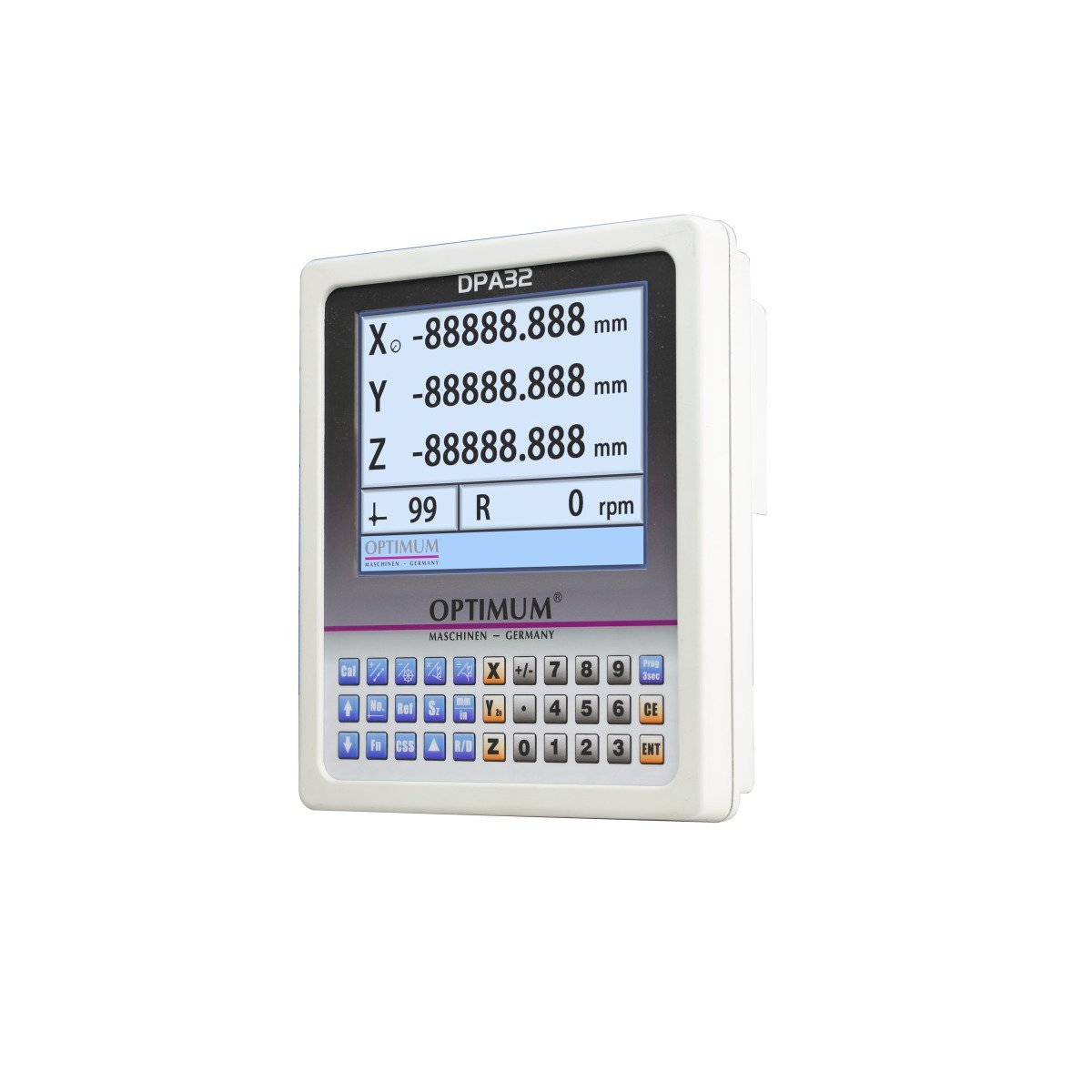

- Digitale Positionsanzeige: DPA 32
- Anzahl der Drehzahlbereiche: 12 Stufen
- Drehzahlbereich: 40 – 2200 min¯¹
- Abgabeleistung (Motorleistung): 5,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Gesamt Anschlusswert: 6,1 kW
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6
- Stahlhalter: SWH 5-B
- Spindelbohrung: 52 mm
- Spindelkonus: MK 6
- Reitstockaufnahme: MK 4
- Reitstock Pinolenhub: 180 mm
- Reitstock Pinolendurchmesser: 58 mm
- Steigung Metrisch: 0.5 - 7.5 mm/U
- Anzahl der Steigungen Metrisch: 44
- Steigung Zoll: 60 - 4 Gg/Zoll
- Anzahl der Steigungen Zoll: 44
- Steigung Diametral Pitch: 0,25 – 3,75 mm x π
- Anzahl der Steigungen Diametral Pitch: 44
- Steigung Modulgewinde: 120 - 8 Gg/π
- Anzahl der Steigungen Modulgewinde: 44
- Verfahrweg Oberschlitten: 153 mm
- Verfahrweg Planschlitten: 290 mm
- Verfahrweg Bettschlitten: 950 mm
- Vorschubbereich längs: 0.05 - 0.752 mm/U
- Anzahl der Vorschübe längs: 44
- Vorschubbereich plan: 0.025 - 0.376 mm/U
- Anzahl der Vorschübe plan: 44
