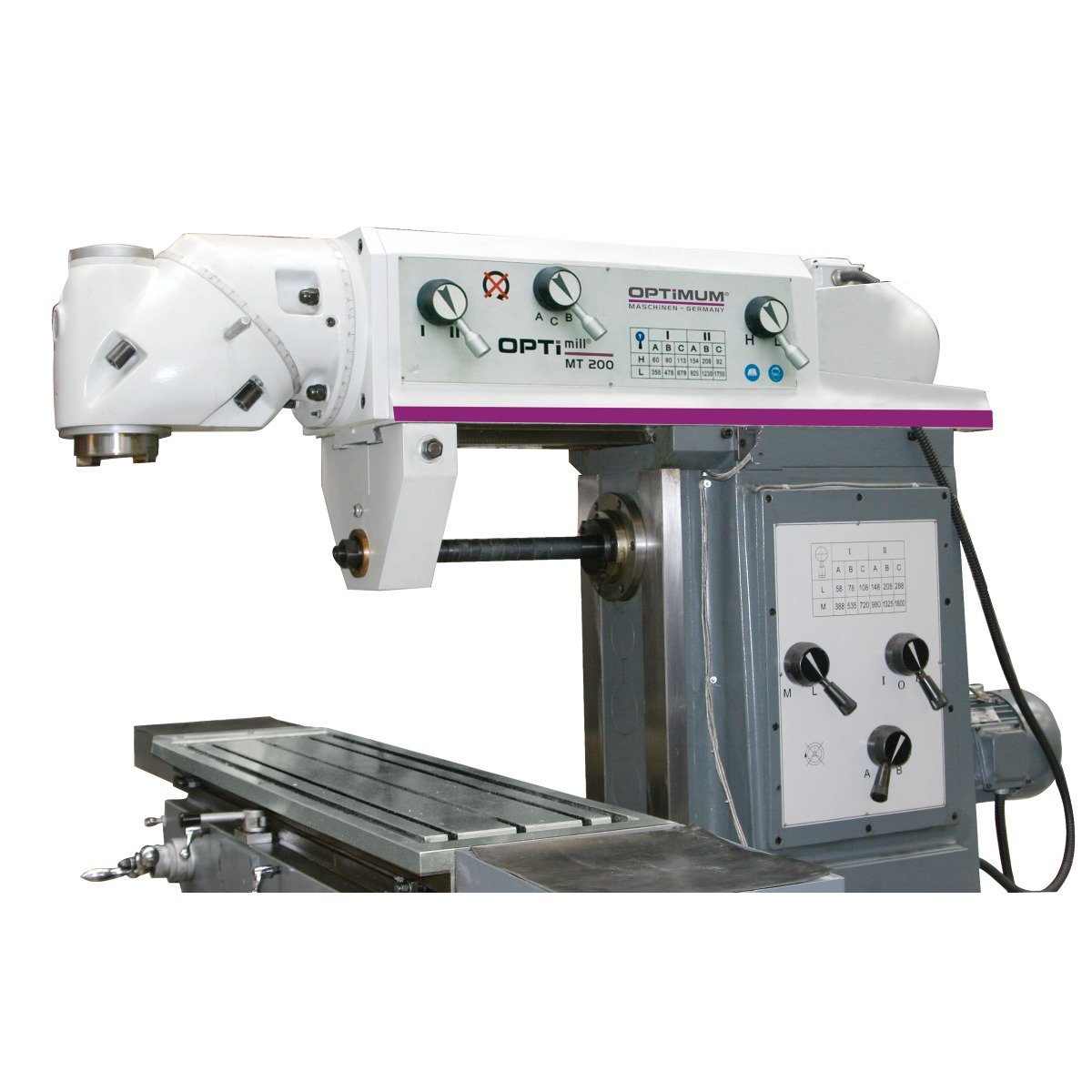

Fräsmaschine Optimum OPTImill MT 200

• Vielseitiger Anwendungsbereich
• Robuster Maschinenaufbau
• Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
• Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
• Alle Führungen gehärtet und durch Keilleisten nachstellbar
• Stabile Flachbettführung in der Y- und Z-Achse
• Zentralschmierung
• Groß dimensionierte entkoppelte Handräder mit Skala
• LED Maschinenlampe
• Kühlmitteleinrichtung
• Einfache Bedienung der Schaltelemente
• Tischvorschub X- und Y-Achse
• Z-Achse mit elektrischer Tischhöhenverstellung
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
• Vertikale und horizontale Fräsposition

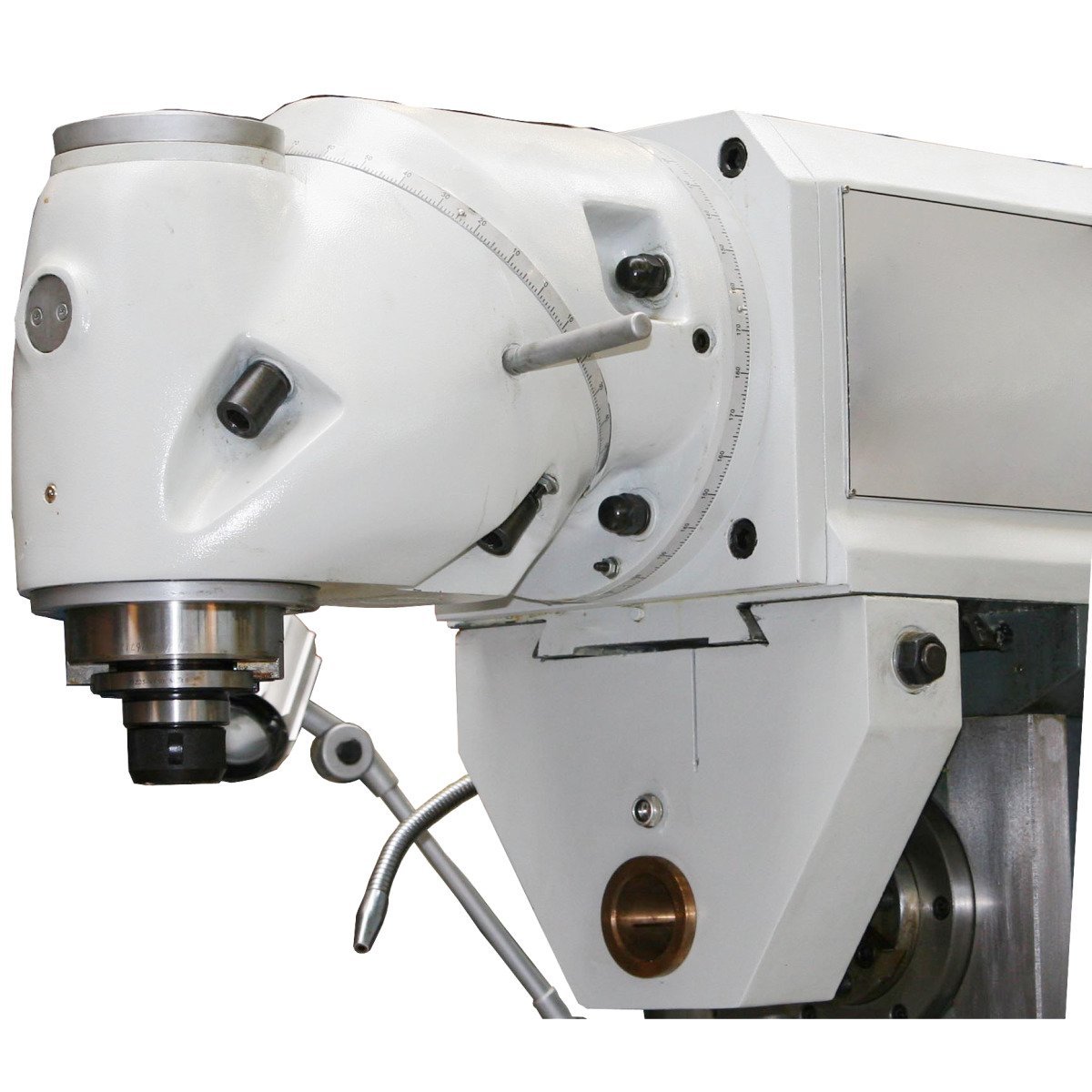

• Fräskopf mit zwei Drehachsen, schwenk- und drehbar in jedem räumlichen Winkel
• Gegenhalter für Horizontalfräsen durch Anbringung an Rückseite stets griffbereit
• Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
• Vorschubmotor mit festen Stufen

Lieferumfang:

• Frässpindel Horizontalfräsen Ø 32 mm
• Frässpindel Horizontalfräsen Ø 27 mm
• Fräsdorn ISO 50
• Fräserspannfutter ISO 50 Ø 4 - Ø 26 mm
• Bedienwerkzeug

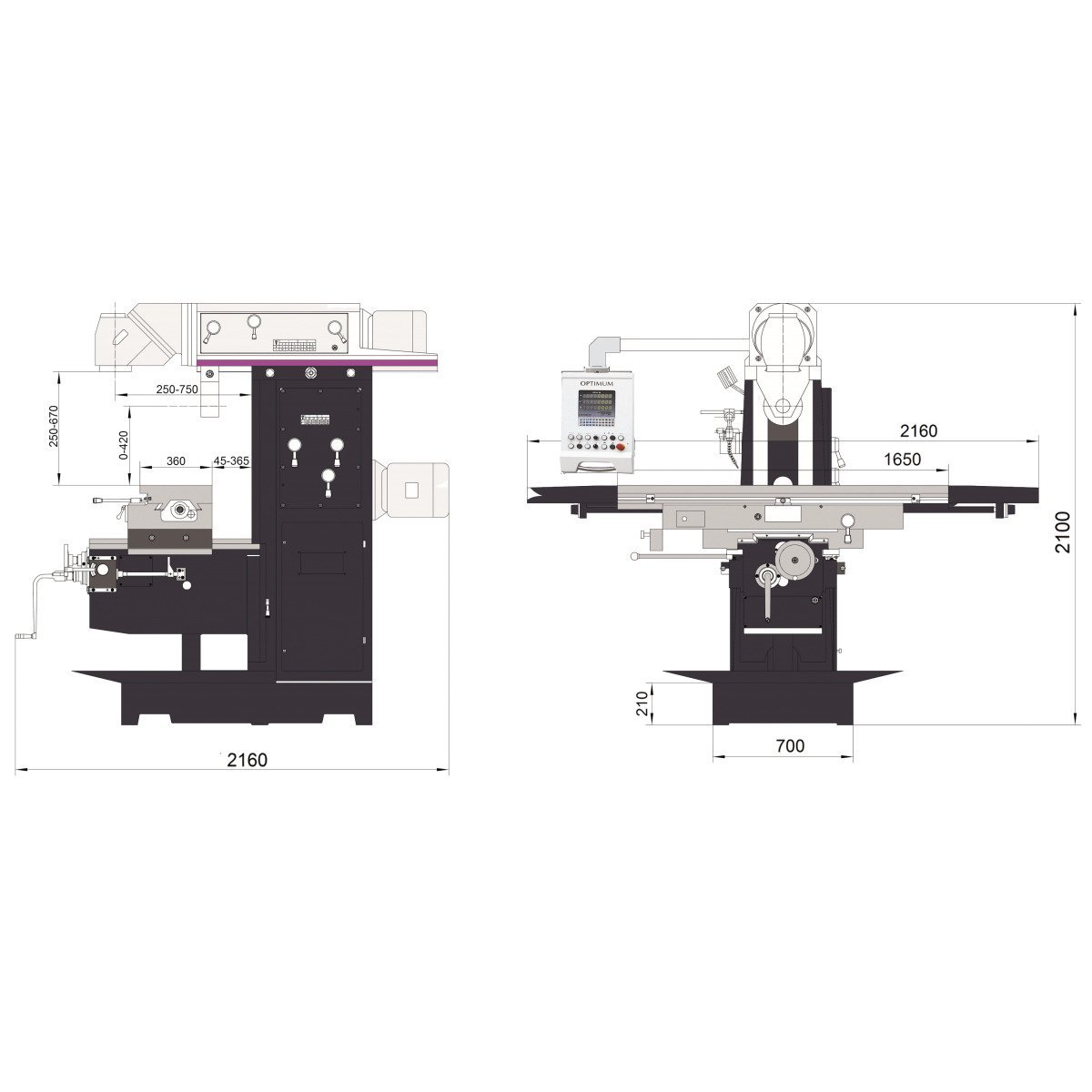

Technische Daten:

• Länge (Produkt) ca.: 2160 mm
• Breite/Tiefe (Produkt) ca.: 2160 mm
• Höhe (Produkt) ca.: 2100 mm
• Gewicht (Netto) ca.: 2700 kg

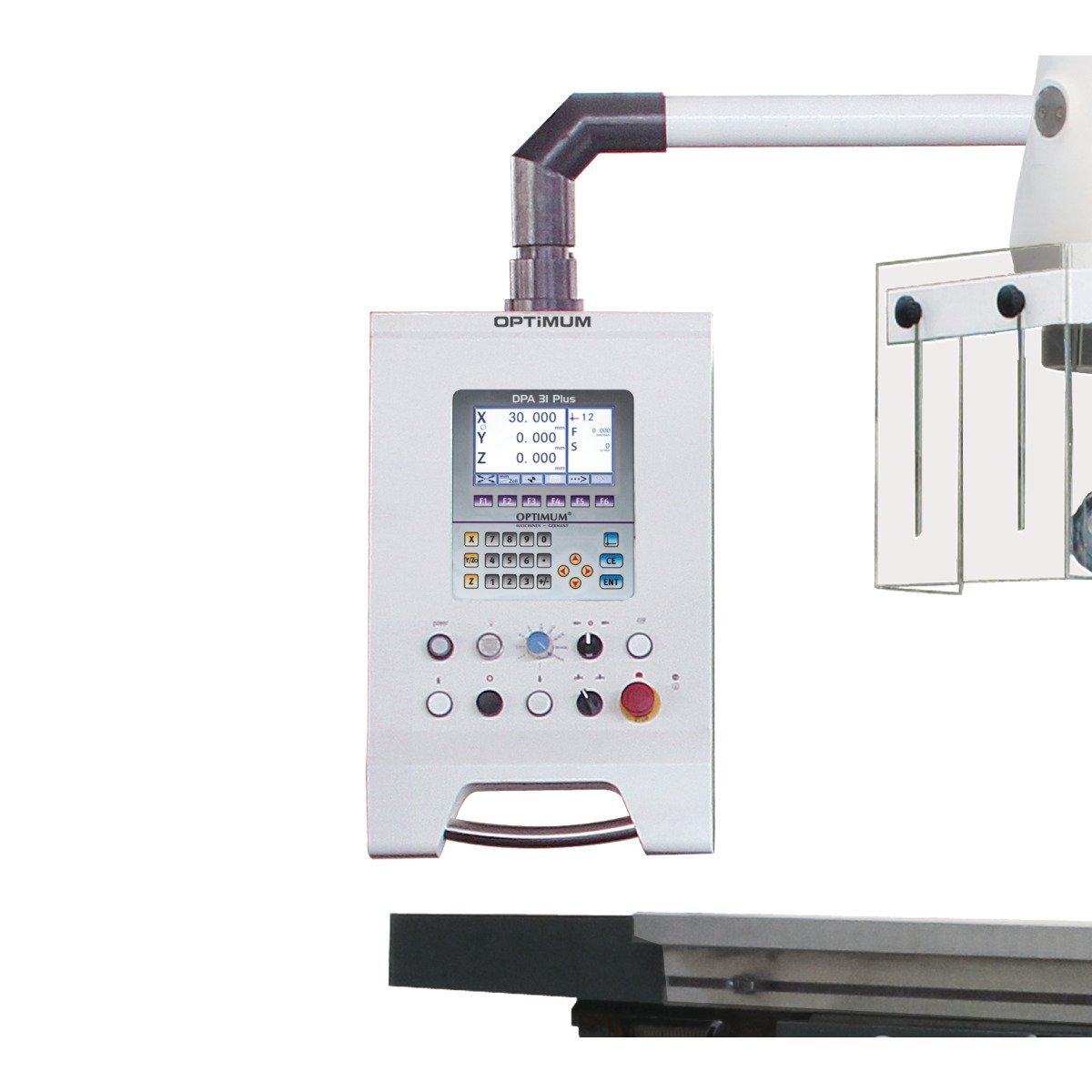

• Digitale Positionsanzeige: DPA 31 Plus
• Messerkopfgröße max.: 100 mm
• Schaftfräsergröße max.: 20 mm
• Eilgang Geschwindigkeit X-Achse: 1290 mm/min
• Eilgang Geschwindigkeit Y-Achse: 1290 mm/min
• Eilgang Geschwindigkeit Z-Achse: 342 mm/min
• Gesamt Anschlusswert: 9,2 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Horizontalfrästisch Länge: 1650 mm
• Horizontalfrästisch Breite: 360 mm
• Abstand Vertikalspindel - Horizontalfrästisch min.: 250 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 670 mm
• Horizontalfrästisch T-Nuten Größe: 14 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Abstand Horizontalspindel - Horizontalfrästisch min.: 0 mm
• Horizontalfrästisch T-Nuten Abstand: 95 mm
• Abstand Horizontalspindel - Horizontalfrästisch max.: 400 mm
• Horizontalfrästisch Drehung: 35 °
• Horizontalfrästisch Traglast max.: 450 kg
• Horizontalspindel Spindelaufnahme: ISO 50 DIN 2080
• Horizontalspindel Spindelaufnahme Durchmesser: 22 mm
• Horizontalspindel Drehzahlbereich: 58 – 1800 min¯¹
• Horizontalspindel Anzahl der Drehzahlbereiche: 12
• Horizontalspindel Leistung Antriebsmotor: 4 kW
• Kühlmittelpumpe(n) Antriebsleistung: 90 W
• Norm: DIN EN 55011
• Verfahrweg X-Achse manuell: 1290 mm
• Verfahrweg Y-Achse manuell: 280 mm
• Verfahrweg Z-Achse manuell: 400 mm
• Verfahrweg X-Achse automatisch: 1210 mm
• Verfahrweg Y-Achse automatisch: 200 mm
• Verfahrweg Z-Achse automatisch: 320 mm
• Abstand Spindel - Säule min.: 250 mm
• Abstand Spindel - Säule max.: 750 mm
• Vertikalspindel Spindelaufnahme: ISO 50 DIN 2080
• Vertikalspindel Drehbereich Fräskopf X - Y Ebene: 360 °
• Vertikalspindel Drehbereich Fräskopf Z - X Ebene: 360 °
• Vertikalspindel Drehzahlbereich: 60 – 1750 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 12
• Vertikalspindel Anzugsstange: M24
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 4 kW
• Vorschub Geschwindigkeitsstufen X-Achse: 8 Stufen
• Vorschub Geschwindigkeitsstufen Y-Achse: 8 Stufen
• Vorschub Geschwindigkeitsstufen Z-Achse: 8 Stufen
• Vorschub Geschwindigkeit X-Achse: 22 – 380 mm/min
• Vorschub Geschwindigkeit Y-Achse: 20 – 380 mm/min
• Vorschub Geschwindigkeit Z-Achse: 7 – 127 mm/min
• Vorschub X-Achse Leistung Antriebsmotor Dauerbetrieb S1: 1,1 kW
• Vorschub Y-Achse Leistung Antriebsmotor Dauerbetrieb S1: 1,1 kW
• Vorschub Z-Achse Leistung Antriebsmotor Dauerbetrieb S1: 1,1 kW
