Fräsmaschine Optimum OPTImill MT 230S

• Vielseitiger Anwendungsbereich
• Robuster Maschinenaufbau
• Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
• Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
• Alle Führungen gehärtet und durch Keilleisten nachstellbar
• Zentralschmierung
• Groß dimensionierte Handräder mit Skala
• LED Maschinenlampe
• Kühlmitteleinrichtung
• Einfache Bedienung der Schaltelemente
• Stabile Flachbettführung in der Y- und Z-Achse
• Tischvorschub X-, Y- und Z-Achse automatisch
• Digitale Positionsanzeige DPA 21
• Vorschubsystem mittels Servomotor in festen Stufen regelbar
• Entkoppelte Handräder
• Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit nachstellbare Keilleisten und einstellbare Endanschläge
• Horizontale Fräsposition
• Gegenhalter Horizontalfräsen griffbereit an der Rückseite der Maschine angebracht
• Fräskopf mit zwei Drehachsen, dadurch schwenk- und drehbar in jedem räumlichen Winkel

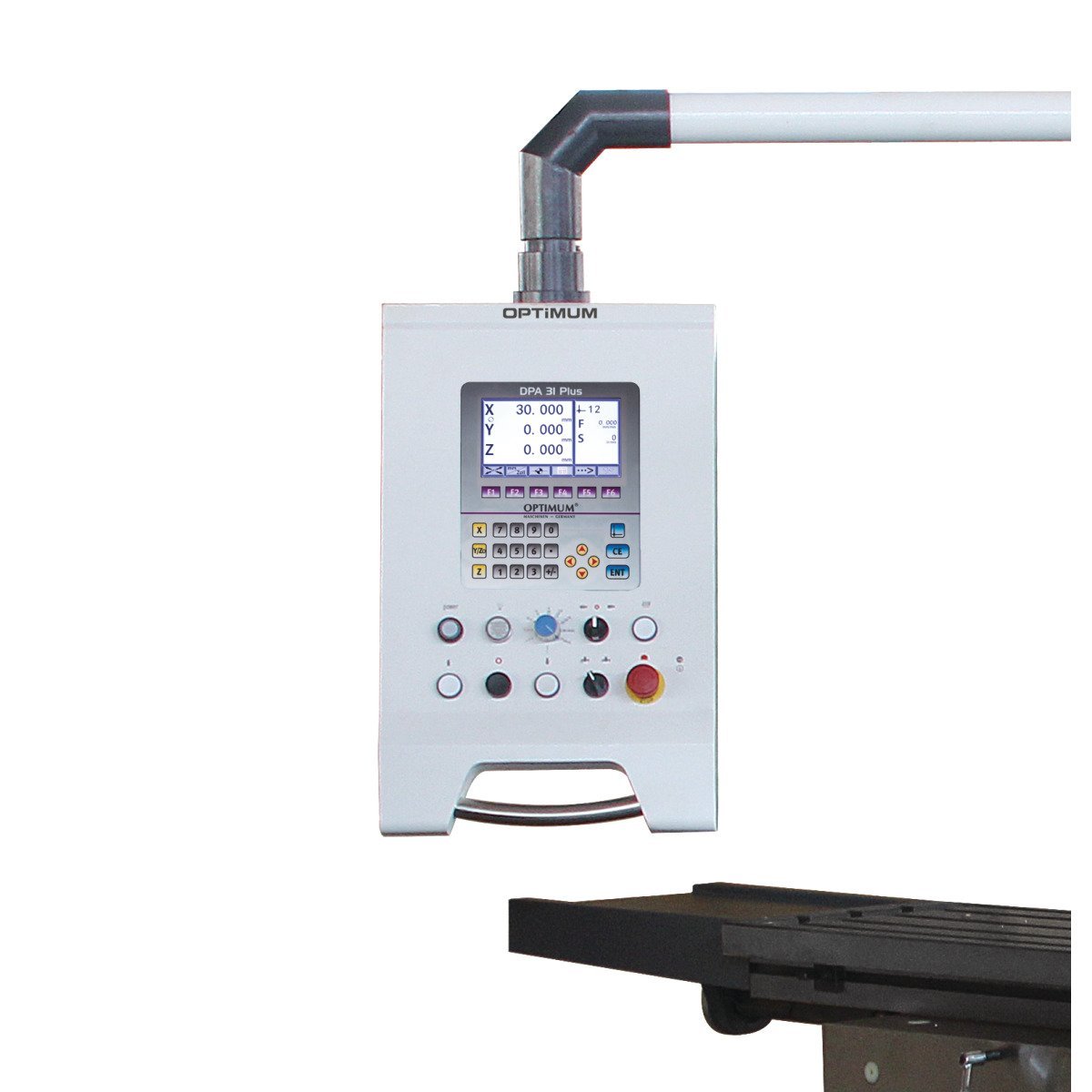

OPTI Bedienpanel:

• Integriertes Schaltpult
• Integrierte digitale Positionsanzeige
• Drehbar um die eigene Achse

Lieferumfang:

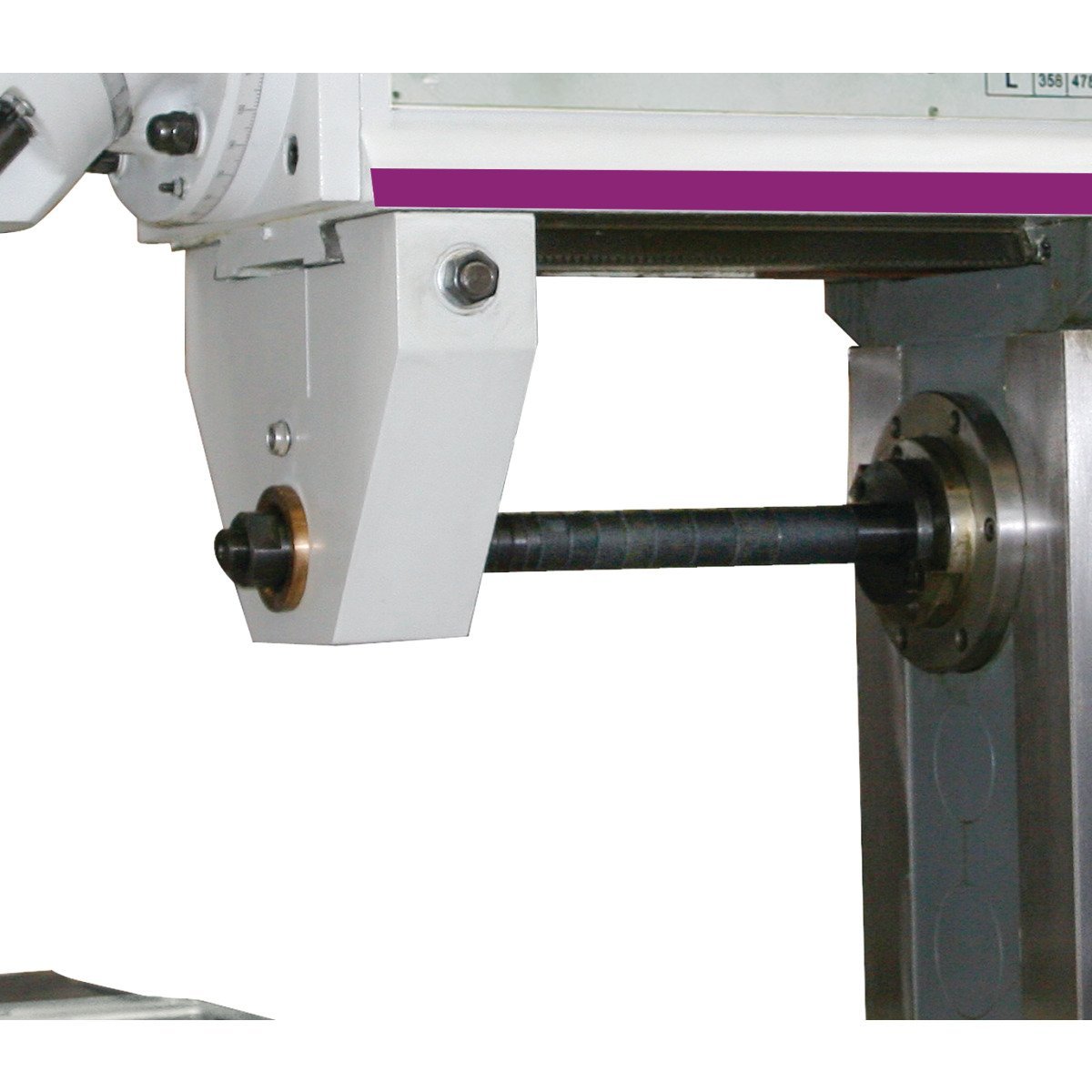

• Horizontale Frässpindel mit Gegenlager, Aufnahme Scheibenfräser Ø 32 mm, Ø 27 mm
• Adapter ISO 50 ( 7:24) / MK4
• Anzugsstange horizontal und vertikal M24
• Bedienwerkzeug

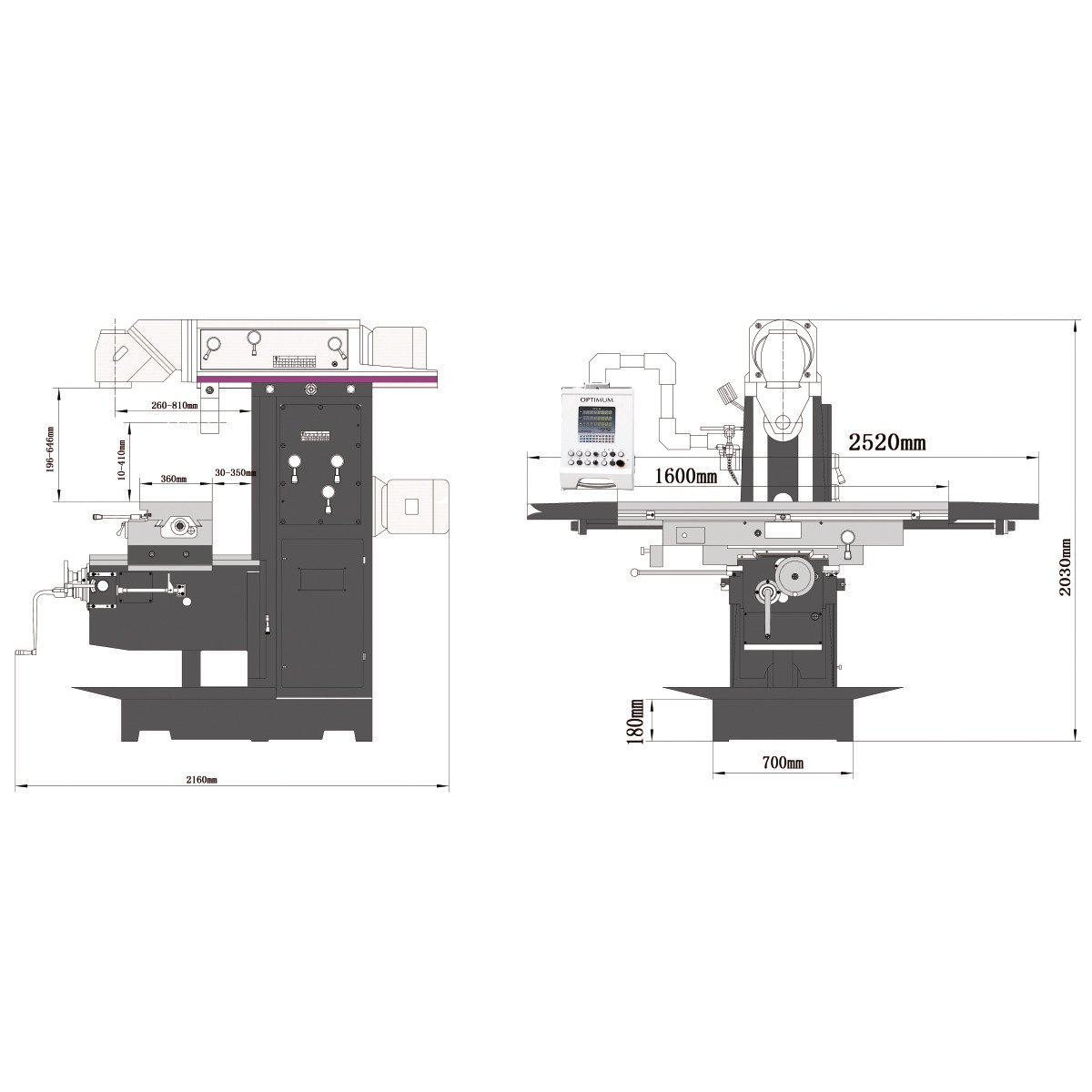

Technische Daten:

• Länge (Produkt) ca.: 2520 mm
• Breite/Tiefe (Produkt) ca.: 2160 mm
• Höhe (Produkt) ca.: 2005 mm
• Gewicht (Netto) ca.: 2800 kg
• Digitale Positionsanzeige: DPA 31 Plus
• Messerkopfgröße max.: 160 mm
• Schaftfräsergröße max.: 25 mm
• Eilgang Geschwindigkeit X-Achse: 1200 mm/min
• Eilgang Geschwindigkeit Y-Achse: 800 mm/min
• Eilgang Geschwindigkeit Z-Achse: 600 mm/min
• Gesamt Anschlusswert: 12 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Horizontalfrästisch Länge: 1600 mm
• Horizontalfrästisch Breite: 360 mm
• Abstand Vertikalspindel - Horizontalfrästisch min.: 190 mm
• Abstand Vertikalspindel - Horizontalfrästisch max.: 590 mm
• Horizontalfrästisch T-Nuten Größe: 18 mm
• Horizontalfrästisch T-Nuten Anzahl: 3
• Abstand Horizontalspindel - Horizontalfrästisch min.: 10 mm
• Horizontalfrästisch T-Nuten Abstand: 80 mm
• Abstand Horizontalspindel - Horizontalfrästisch max.: 410 mm
• Horizontalfrästisch Drehung: 35 °
• Horizontalfrästisch Traglast max.: 400 kg
• Horizontalspindel Spindelaufnahme: ISO 50 DIN 2080
• Horizontalspindel Drehzahlbereich: 60 – 1800 min¯¹
• Horizontalspindel Anzahl der Drehzahlbereiche: 12 Stufen
• Horizontalspindel Leistung Antriebsmotor: 5,5 kW
• Kühlmittelpumpe(n) Antriebsleistung: 90 W
• Verfahrweg X-Achse manuell: 1300 mm
• Verfahrweg Y-Achse manuell: 300 mm
• Verfahrweg Z-Achse manuell: 400 mm
• Verfahrweg X-Achse automatisch: 1220 mm
• Verfahrweg Y-Achse automatisch: 220 mm
• Verfahrweg Z-Achse automatisch: 320 mm
• Vertikalspindel Ausladung von bis: 260 – 810 mm
• Vertikalspindel Spindelaufnahme: ISO 50 DIN 2080
• Vertikalspindel Drehbereich Fräskopf X - Y Ebene: 360 °
• Vertikalspindel Drehbereich Fräskopf Z - X Ebene: 360 °
• Vertikalspindel Drehzahlbereich: 60 – 1750 min¯¹
• Vertikalspindel Anzahl der Drehzahlbereiche: 12
• Vertikalspindel Anzugsstange: M24
• Vertikalspindel Leistung Antriebsmotor Normalbetrieb: 4 kW
• Vorschub Geschwindigkeitsstufen X-Achse: stufenlos regelbar
• Vorschub Geschwindigkeitsstufen Y-Achse: stufenlos regelbar
• Vorschub Geschwindigkeitsstufen Z-Achse: stufenlos regelbar
• Vorschub Geschwindigkeit X-Achse: 30 – 750 mm/min
• Vorschub Geschwindigkeit Y-Achse: 20 – 500 mm/min
• Vorschub Geschwindigkeit Z-Achse: 15 – 375 mm/min
