Hydraulische Ringbiegemaschine Metallkraft PRM 50 FH

• Schwere Schweißkonstruktion aus Stahl
• Horizontale und vertikale Arbeitsmöglichkeit

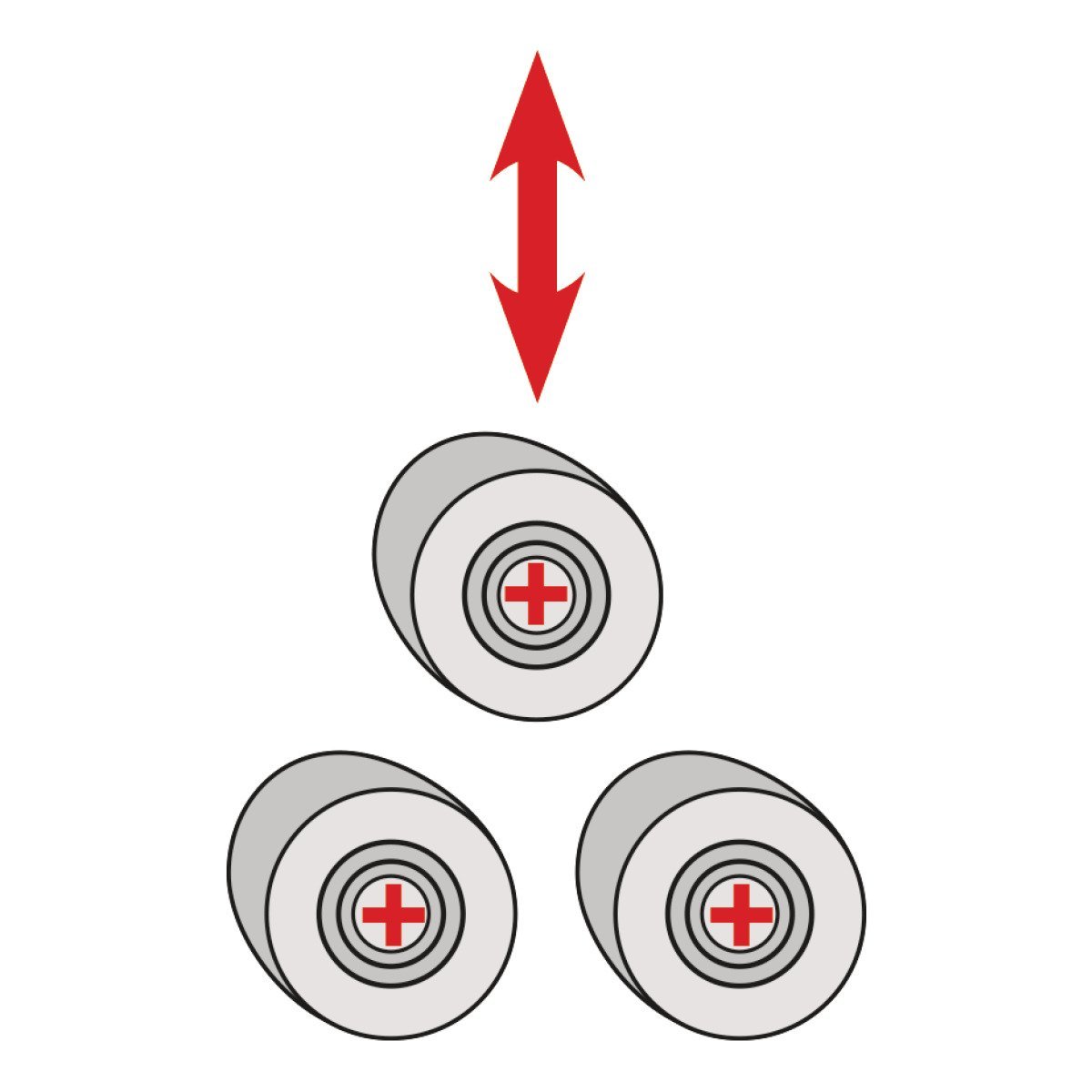

• Hydraulische Verstellung der oberen Walze

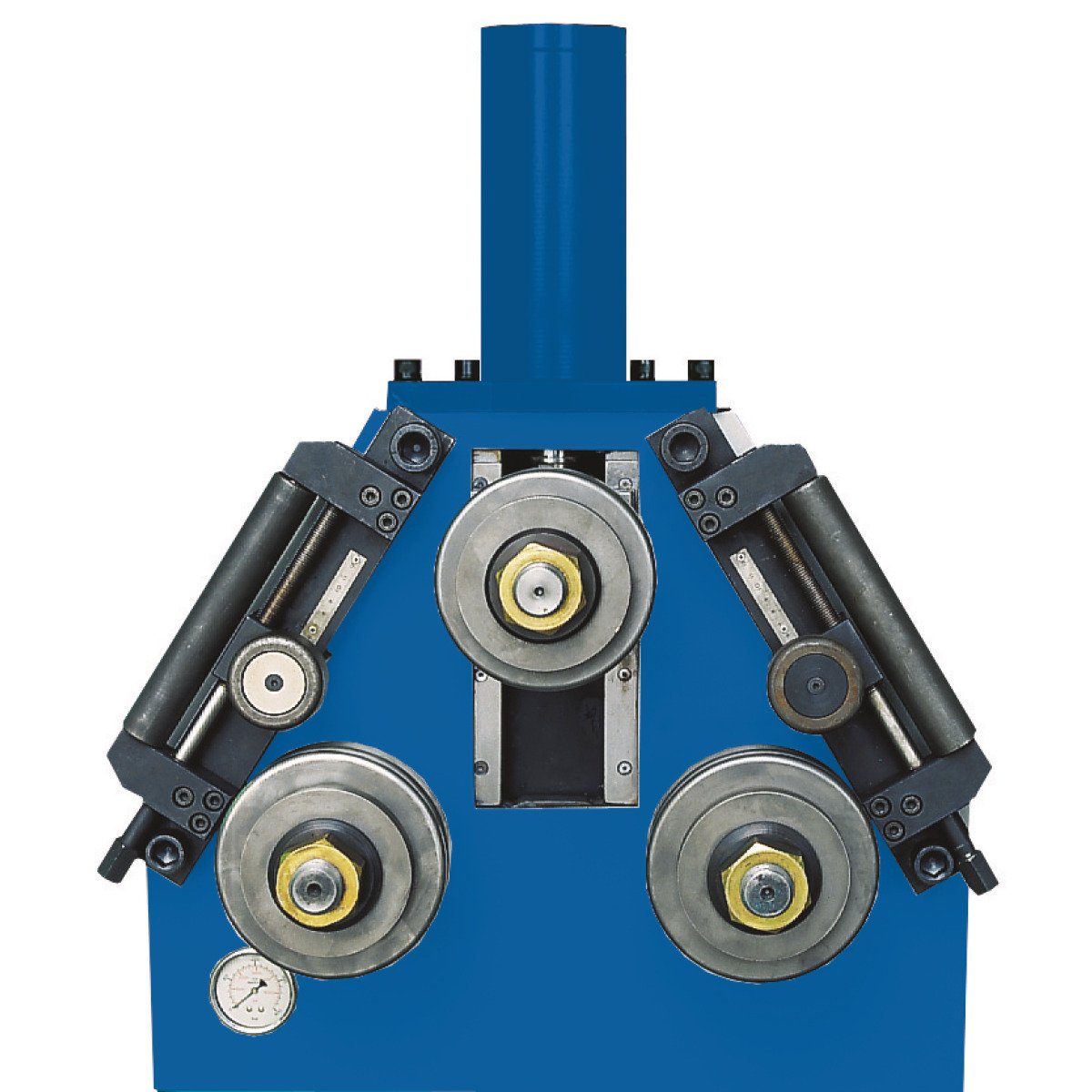

• Alle 3 Walzen angetrieben
• Walzen sind gehärtet
• Seitliche Richtrollen, stufenlos verstellbar

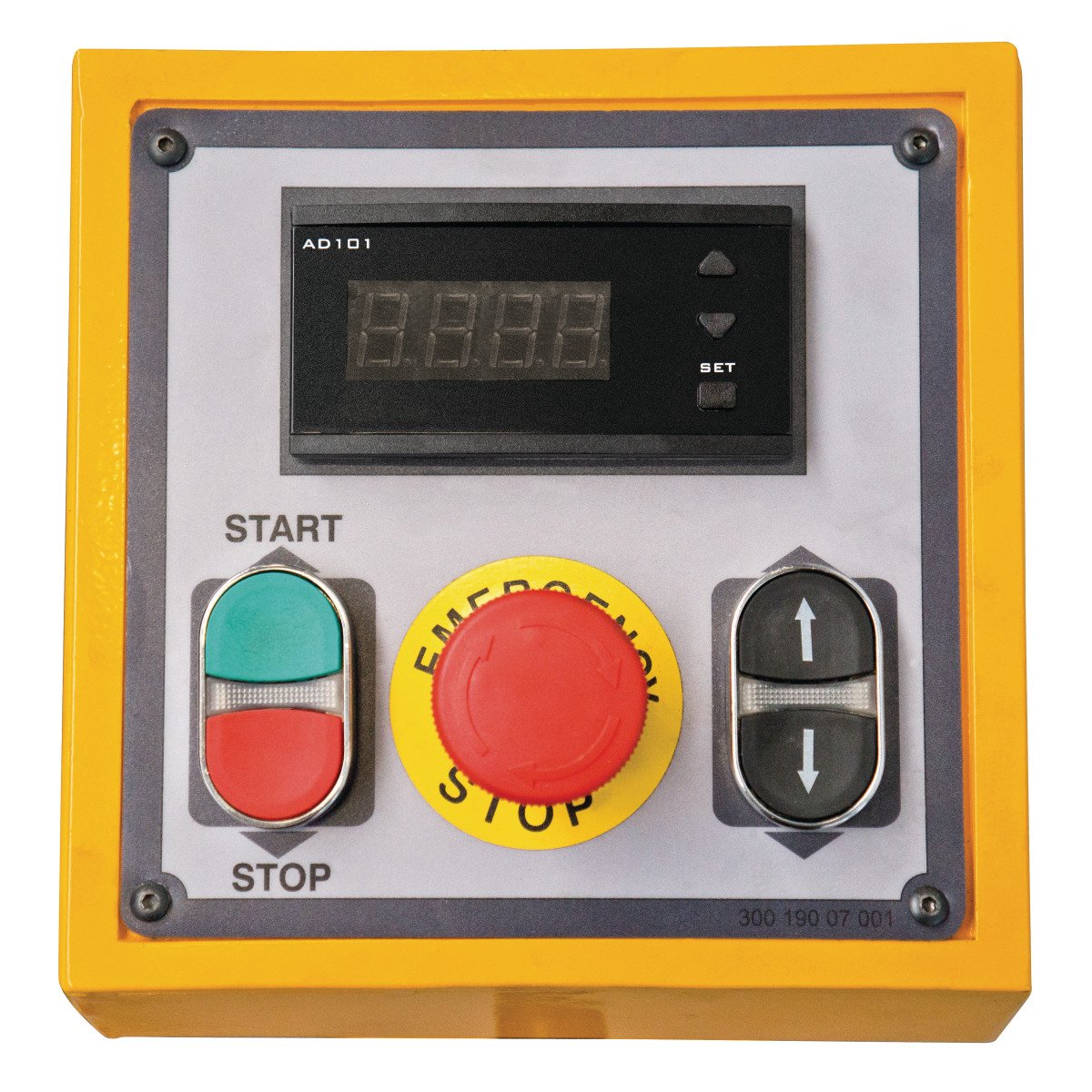

• Separates Steuerpult mit Fußbedienung
• Kraftvoller 400 Volt Motor

• Rohrbiegewalzen
• Winkelbiegewalzen
• Sonderrichtrollen
• Profilbiegewalzen
• Kunststoffwalzen für weiche Materialien

• NC-Steuerung Art. Nr. 3880163: Nur ab Werk möglich

Lieferumfang:

• Standard Biegerollen
• mobiles Fußpedal für Links-Rechtslauf mit Notaus
• Richtrollen
• Digitalanzeige für Zustellwalze

Technische Daten:

• Länge (Produkt) ca.: 810 mm
• Breite/Tiefe (Produkt) ca.: 950 mm
• Höhe (Produkt) ca.: 1500 mm
• Gewicht (Netto) ca.: 510 kg
• Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 mm
• Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 600 mm
• Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/: 100 x 15 mm
• Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg: 600 mm
• Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/: 60 x 10 mm
• Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg: 600 mm
• T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1]: 60 x 7 mm
• T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 800 mm
• T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [2]: 30 x 4 mm
• T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [2]: 500 mm
• Erläuterung zu T-Profil Steg oben: Zusätzliche Distanzscheiben evtl. erforderlich
• T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 60 x 7 mm
• T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1: 800 mm
• T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [2]: 30 x 4 mm
• T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2: 500 mm
• T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1]: 50 x 6 mm
• T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1: 800 mm
• T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [2]: 30 x 4 mm
• T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2: 400 mm
• UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm: UPN 80 mm
• UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/m: 800 mm
• UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm: UPN 80 mm
• UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/m: 1200 mm
• Erläuterung zu Biegeleistungen Profil-Typ Standard: Die Leistungsangaben gelten für Material mit einer max. Stre
• Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1]: 50 x 6 mm
• Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 800 mm
• Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/m: 70 x 30 x 3 mm
• Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/: 1500 mm
• Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1]: 50,8 x 2,9 mm
• Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 1000 mm
• Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1]: 35 mm
• Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1]: 600 mm
• gleichschenkliges Winkelprofil Schenkel außen Abmessungen (S: 50 x 50 x 6 mm
• gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (: 600 mm
• gleichschenkliges Winkelprofil Schenkel innen Abmessungen (S: 50 x 50 x 6 mm
• gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø (: 900 mm
• Erläuterung zu Biegeleistungen Profil-Typ optional: Die Leistungsangaben gelten für Material mit einer max. Stre
• Abgabeleistung (Motorleistung): 1,12 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Hydraulikdruck: 8 t
• Wellendurchmesser oben: 50 mm
• Wellendurchmesser unten: 50 mm
• Walzendurchmesser oben: 162 mm
• Walzendurchmesser unten: 152 mm
• Geschwindigkeit: 4.5 m/min
