Kraftspanner Gr. 30 Nut 18 M16 L135mm max. Belastung 30kN
Vergleichen
Lieferumfang:
- komplett mit Befestigungssatz
- Druckstück in glatter und geriffelter Variante optional erhältlich
| Einsatz: | 1. Trägerelement auf dem Werkzeugtisch positionieren und mit vorgegebenem Anziehdrehmoment Md befestigen. 2. Den Spannarm in die gewünschte Position bringen. 3. Durch das Betätigen der Verstellschraube wird das Werkstück gespannt. |
|---|
AMF
Hersteller:
ANDREAS MAIER GmbH & Co. KG
Waiblinger Straße 116, 70734 Fellbach, Deutschland
amf@amf.de
Ausführungen

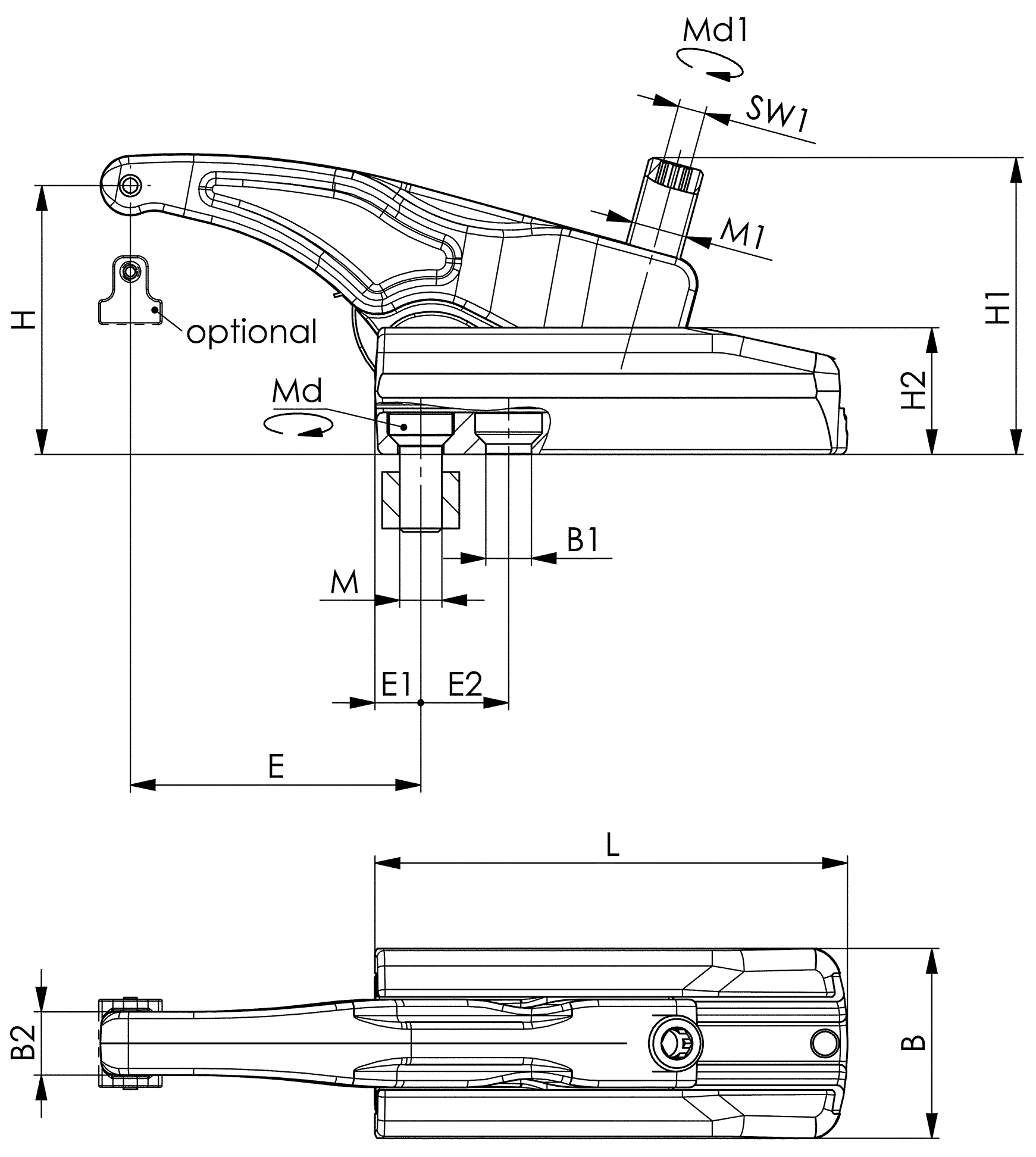

| Position | Code | M (mm) | H (mm) | L (mm) | Spannkraft (kN) | Nut (mm) | E (mm) | Anzahl | VE | Preis/VE | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 |
|
2625312 | M12 | 6 - 68 | 135 | 30 | 14 | 13 - 110 | 1 Stück |
305,71 €
|
|||
| 4 |
|
2625314 | M12 | 6 - 50 | 95 | 32 | 14 | 12 - 82 | 1 Stück |
296,19 €
|
|||
| 5 |
|
2625315 | M16 | 6 - 50 | 110 | 40 | 18 | 15 - 95 | 1 Stück |
342,36 €
|
|||
| 7 |
|
2625317 | M20 | 7 - 88 | 175 | 49 | 22 | 19 - 165 | 1 Stück |
478,62 €
|
|||
| 6 |
|
2625316 | M16 | 5 - 80 | 155 | 43 | 18 | 16 - 134 | 1 Stück |
324,87 €
|
|||
| 1 |
|
2625311 | M12 | 5 - 38 | 65 | 22 | 14 | 15 - 50 | 1 Stück |
215,27 €
|
|||
| 3 |
|
2625313 | M16 | 6 - 68 | 135 | 30 | 18 | 16 - 114 | 1 Stück |
305,71 €
|
