Leit- und Zugspindel-Drehmaschine Optimum OPTIturn TU 3008VB
Vergleichen
- Präzise Verarbeitung

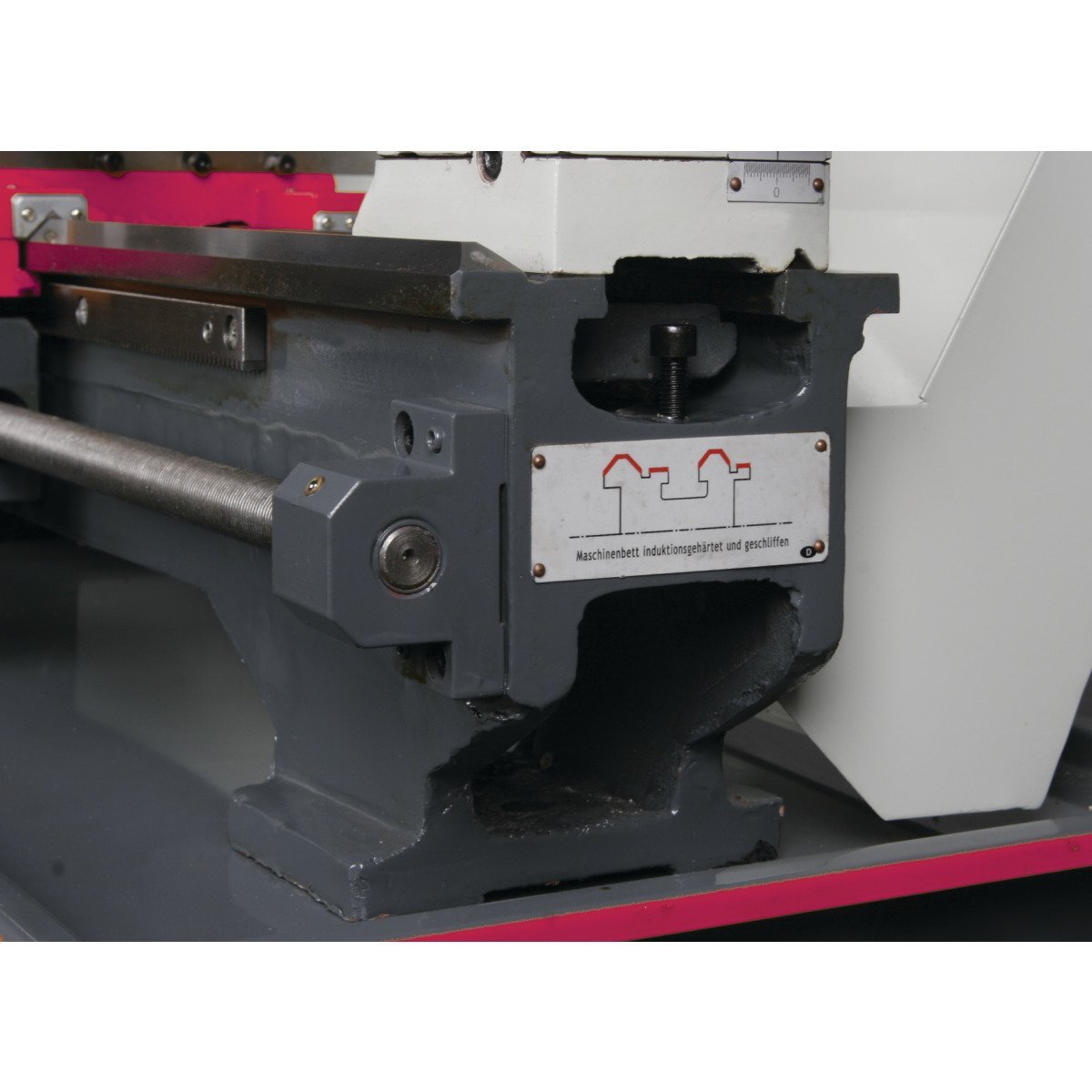

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

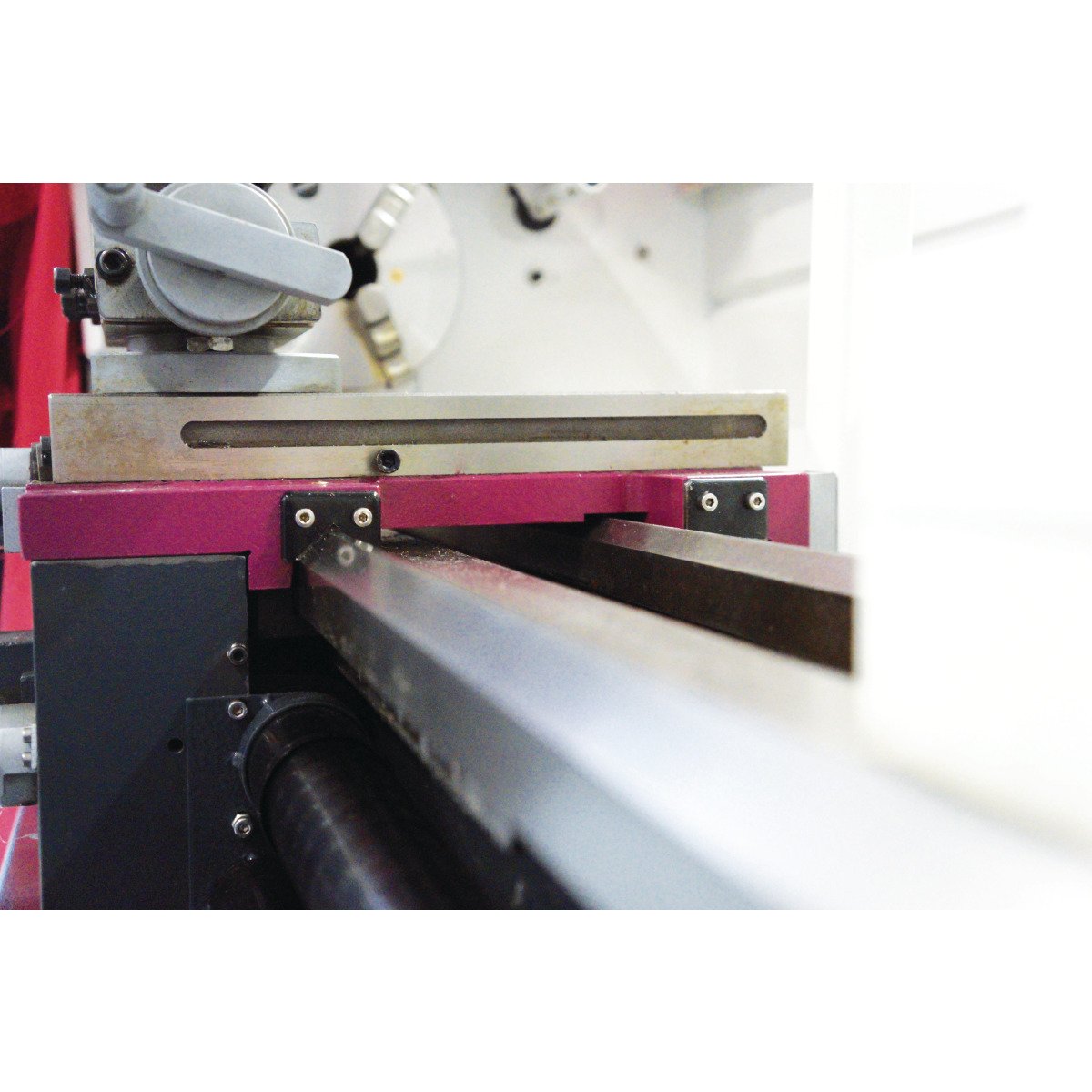

- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase
- Große Spindelbohrung Ø 38 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe
- Leitspindel- und Zugspindelabdeckung

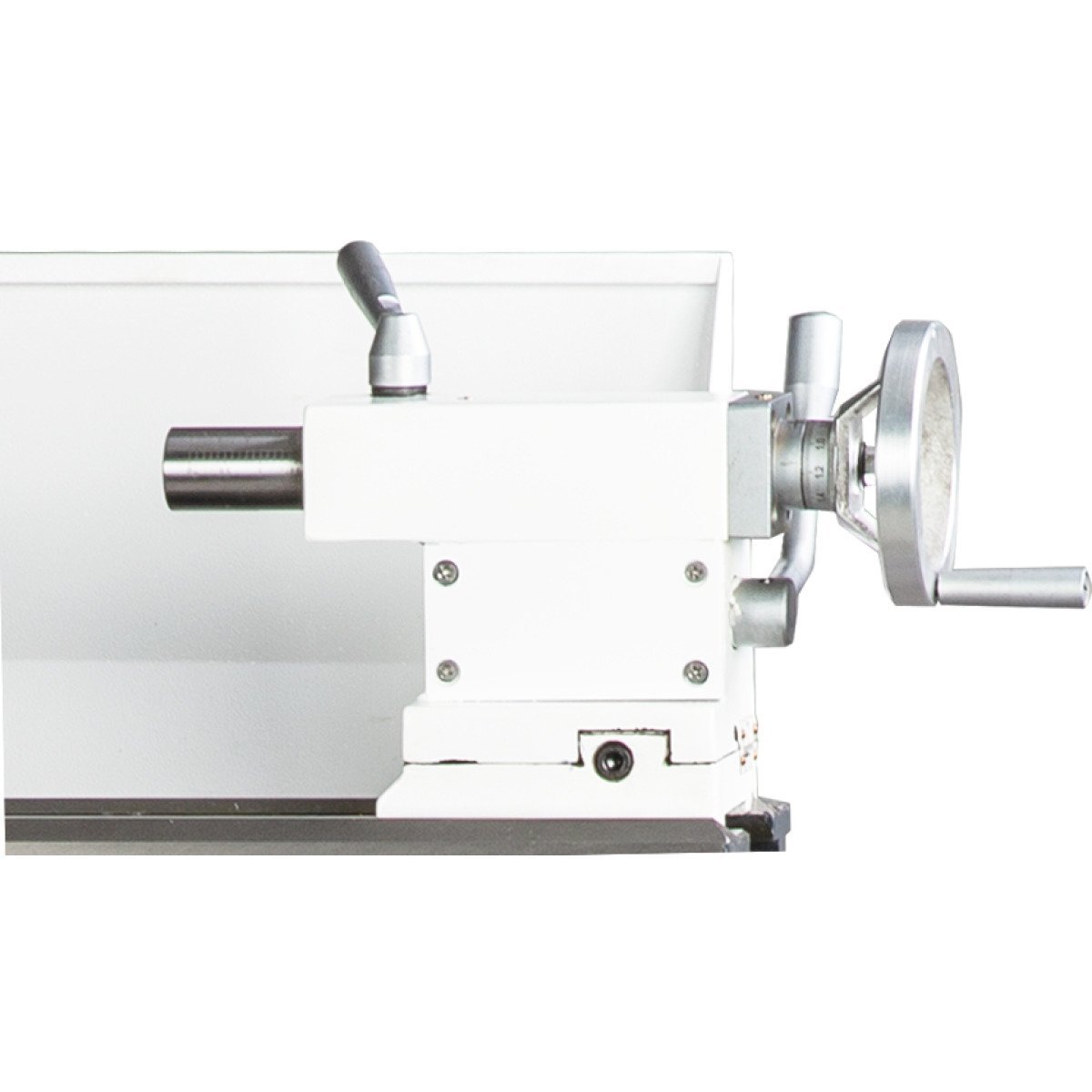

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
- Not-Halt-Schlagschalter
- Drehzahlwechsel leicht einstellbar über Potentiometer

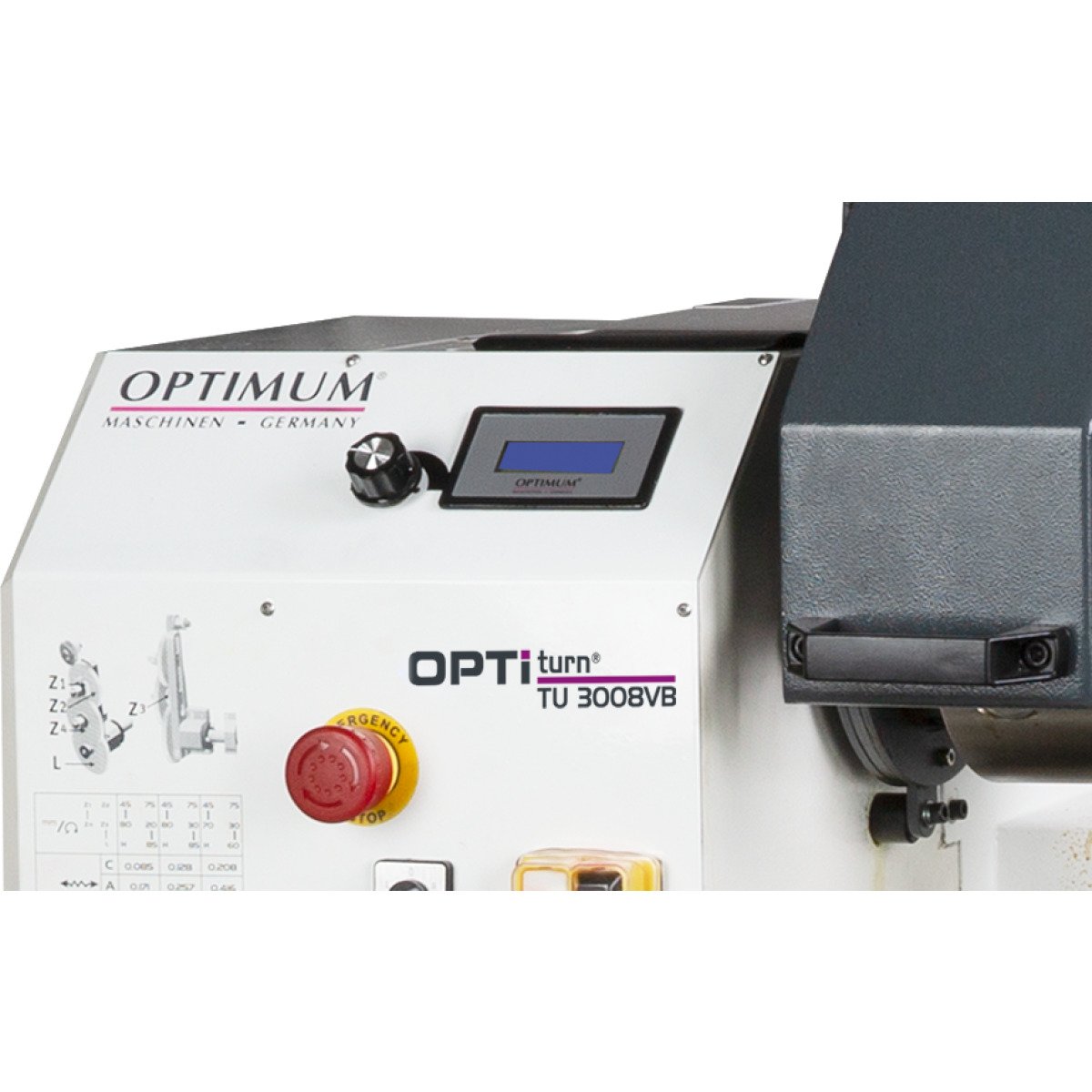

- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
- Feste Zentrierspitze MK 3 und MK 5
- Vierfach-Stahlhalter 25 mm
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
| Länge (Produkt) ca.: | 1525 mm |
|---|---|
| Spitzenhöhe: | 158 mm |
| Breite/Tiefe (Produkt) ca.: | 705 mm |
| Höhe (Produkt) ca.: | 575 mm |
| Gewicht (Netto) ca.: | 243 kg |
| Spindelaufnahme: | Camlock DIN ISO 702-2 Nr. 4 |
| Spitzenweite: | 800 mm |
| Umlaufdurchmesser über Maschinenbett: | 310 mm |
| Umlaufdurchmesser über Planschlitten: | 190 mm |
| Abgabeleistung (Motorleistung): | 1,1 kW |
| Bettbreite: | 180 mm |
| Anzahl der Drehzahlbereiche: | 4 |
| Anschlussspannung: | 230 V |
| Steuerung der Drehzahlregelung: | elektronisch regelbar |
| Netzfrequenz: | 50 Hz |
| Drehzahlbereich: | 75 – 2500 min¯¹ |
| Spindelbohrung: | 38 mm |
| Stahlhalter Aufnahmehöhe max.: | 18 mm |
| Spindelkonus: | MK 5 |
| Reitstock Pinolendurchmesser: | 38 mm |
| Reitstockaufnahme: | MK 3 |
| Reitstock Pinolenhub: | 70 mm |
| Steigung Metrisch: | 0,2 – 3,5 mm/U |
| Anzahl der Steigungen Metrisch: | 18 |
| Steigung Zoll: | 56 – 8 Gg/1" |
| Verfahrweg Oberschlitten: | 65 mm |
| Anzahl der Steigungen Zoll: | 21 |
| Verfahrweg Planschlitten: | 150 mm |
| Verfahrweg Bettschlitten: | 600 mm |
| Vorschubbereich längs: | 0,085 – 0,832 mm/U |
| Anzahl der Vorschübe längs: | 9 |
| Vorschubbereich plan: | 0,01 – 0,1 mm/U |
| Anzahl der Vorschübe plan: | 9 |
