Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 4210V

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
• Drehzahlüberwachung gemäß Maschinenrichtlinie
• Leitspindelabdeckung
• Präzise gearbeiteter Schlitten
• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Zweikanalige Sicherheitselektronik
• Zentralschmierung im Bettschlitten
• Verstellbereich Oberschlitten ± 90°
• Hauptspindel im Ölbad laufend
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegänge pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
• Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• LED Maschinenlampe im Späneschutz
• Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Not-Halt Einrichtung mit Fußbetätigung

Lieferumfang:

• Feststehende Lünette Durchlass Ø 15 - 145 mm
• Mitlaufende Lünette Durchlass Ø 10 - 75 mm
• LED-Maschinenleuchte
• Reduzierhülse MK 6 / MK 4
• Feste Zentrierspitze MK 4
• Wechselräder-Satz
• Positionsanschlag mit Feineinstellung
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug

• Vierfach-Stahlhalter max. 20 mm

• Schnellwechsel-Stahlhalter 5-B
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel

Technische Daten:

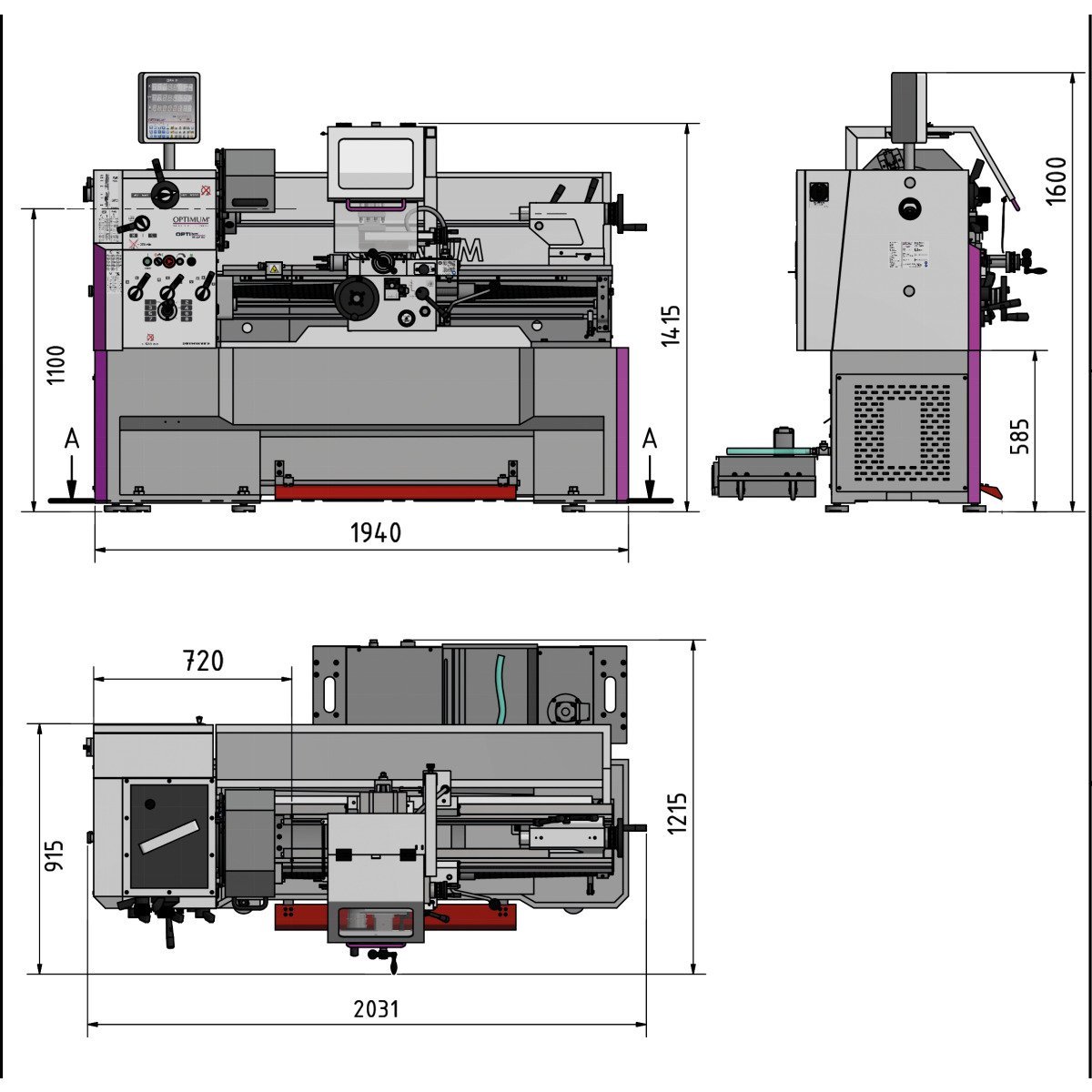

• Länge (Produkt) ca.: 2031 mm
• Breite/Tiefe (Produkt) ca.: 915 mm
• Höhe (Produkt) ca.: 1415 mm
• Gewicht (Netto) ca.: 1162 kg
• Breite/Tiefe (max.) ca.: 1215 mm
• Höhe max. (Produkt) ca.: 1600 mm
• Spitzenhöhe: 210 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 420 mm
• Umlaufdurchmesser in der Bettbrücke: 590 mm
• Umlaufdurchmesser über Planschlitten: 250 mm
• Drehlänge in der Bettbrücke: 260 mm
• Bettbreite: 250 mm

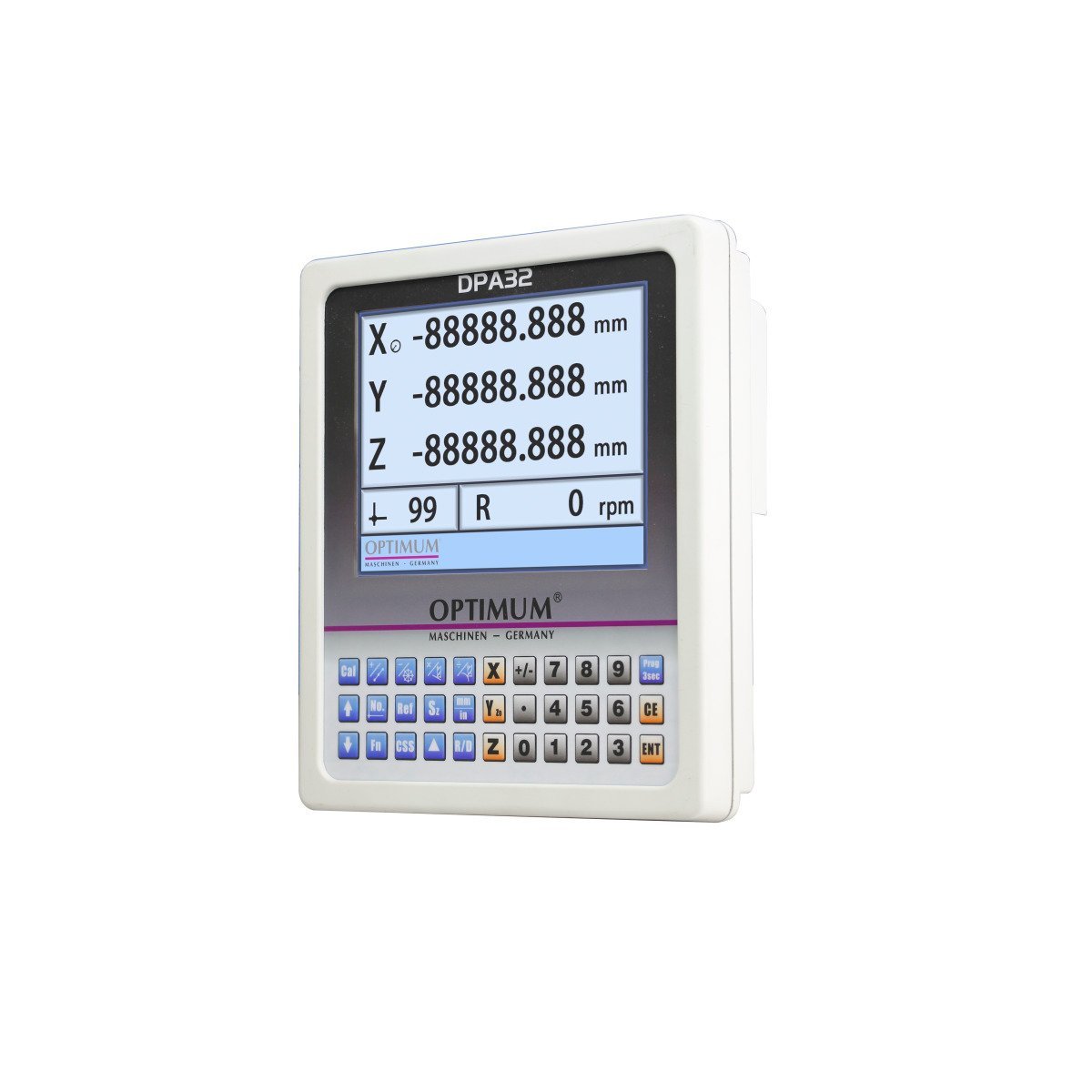

• Digitale Positionsanzeige: DPA 32
• Steuerung der Drehzahlregelung: elektronisch regelbar
• Anzahl der Drehzahlbereiche: 2
• Drehzahlbereich: 30 – 3000 min-1
• Abgabeleistung (Motorleistung): 5,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Gesamt Anschlusswert: 5,6 kW
• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
• Norm: DIN EN 55011
• EMV-Klasse: C3
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 6
• Spindelbohrung: 52 mm
• Stahlhalter Aufnahmehöhe max.: 25 mm
• Spindelkonus: MK 6
• Reitstockaufnahme: MK 4
• Reitstock Pinolenhub: 120 mm
• Reitstock Pinolendurchmesser: 50 mm
• Steigung Metrisch: 0,2 – 14 mm/U
• Anzahl der Steigungen Metrisch: 39
• Steigung Zoll: 72 – 2 Gg/1"
• Anzahl der Steigungen Zoll: 45
• Steigung Diametral Pitch: 8 – 44
• Anzahl der Steigungen Diametral Pitch: 21
• Steigung Modulgewinde: 0,3 – 3,5 mm/U
• Anzahl der Steigungen Modulgewinde: 18
• Verfahrweg Oberschlitten: 140 mm
• Verfahrweg Planschlitten: 230 mm
• Verfahrweg Bettschlitten: 780 mm
• Vorschubbereich längs: 0,05 – 1,7 mm/U
• Anzahl der Vorschübe längs: 17
• Vorschubbereich plan: 0,025 – 0,85 mm/U
• Anzahl der Vorschübe plan: 17
• Art der generierten Daten: Nutzungsdaten
• Format der generierten Daten: Gängige, maschinenlesbare Formate wie z.B. JSON
• Datenmenge: Bis zu 5 MB
• Datengenerierung kontinuierlich in Echtzeit: Ja
• Datenspeicherort: Auf dem Gerät
• Datenzugriff: Über physische Schnittstellen
• Weitere Informationen: In Bedienungsanleitung oder unter info@stuermer-maschinen.de
