Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 4615V
Artikelnummer:
ST3462125
EAN:
4030635029950
Herstellernummer:
3462125
Vergleichen

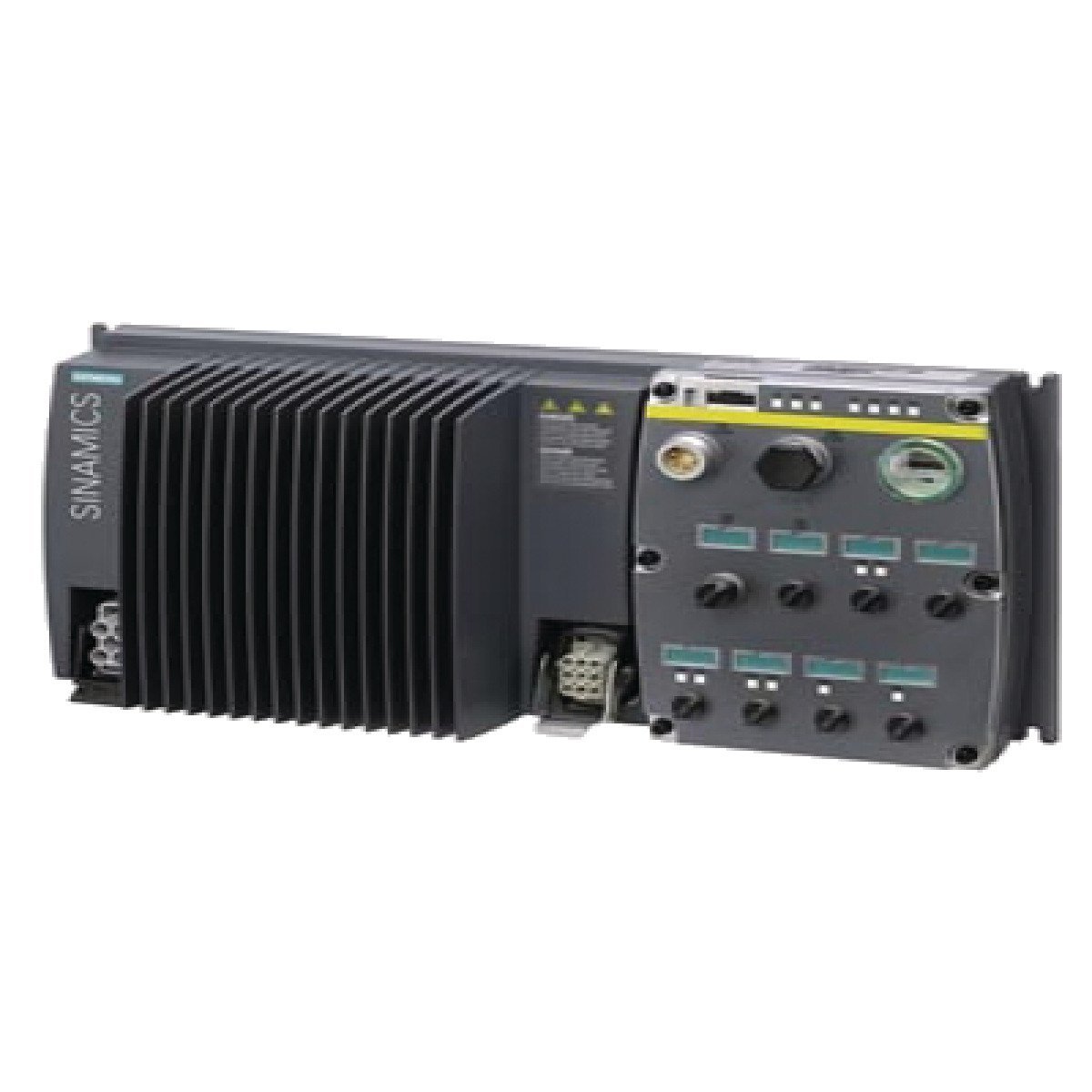

einzigartig in Präzision und Bedienung mit Siemens Inverter-Vario-Antrieb
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Wellen, Räder und Hauptspindel im Ölbad laufend
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Mechanische Längsvorschübeabschaltung des Bettschlittens mit vier einstellbaren Exzentern
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar

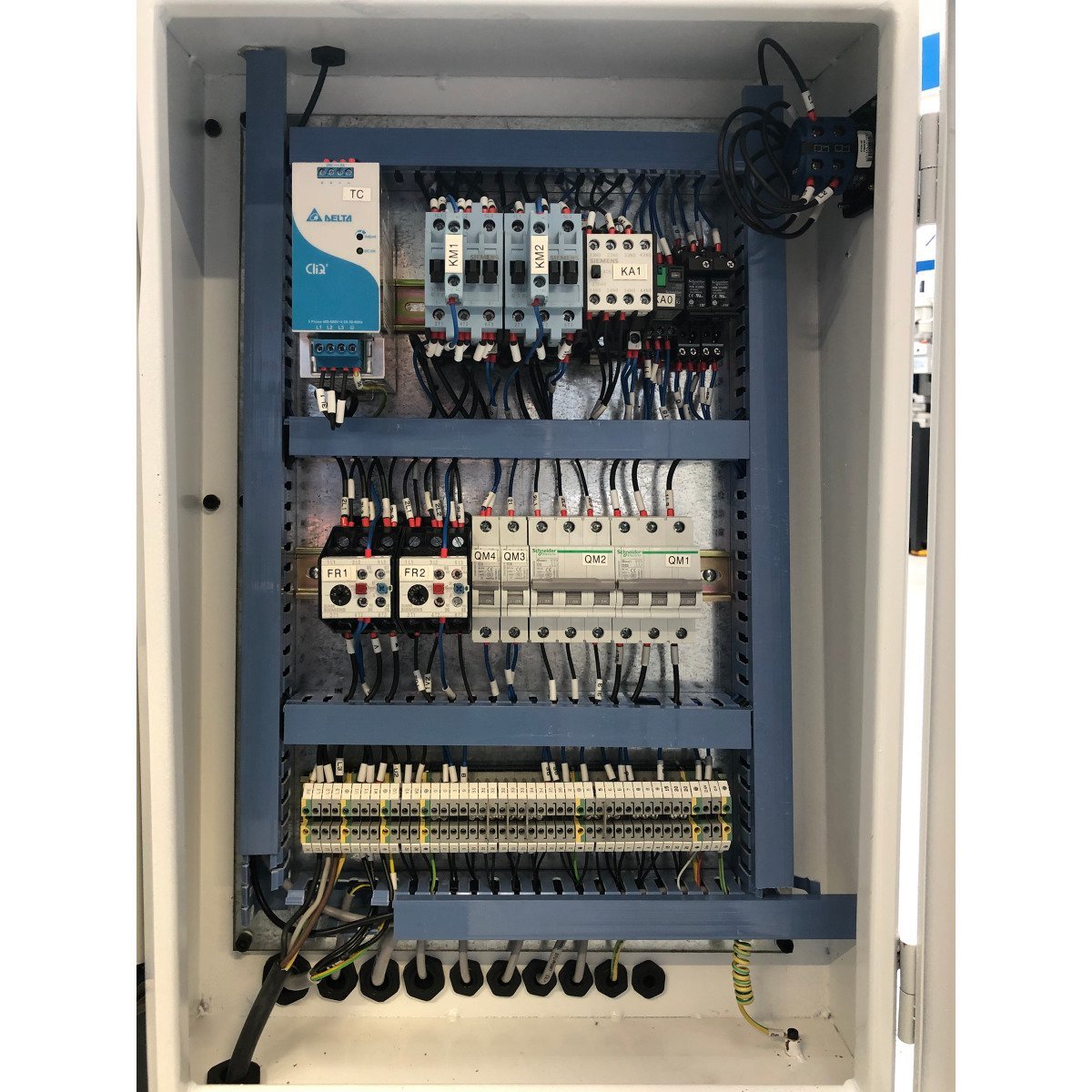

- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Groß dimensionierter Spanschutz mit integrierter LED - Maschinenlampe
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Schnellschalt-Vorschubgetriebe in geschlossener Bauweise, Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
- Skala der Gewindeuhr einstellbar
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
- Leitungsführung über Energiekette
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Not-Halt Einrichtung mit Fußbetätigung

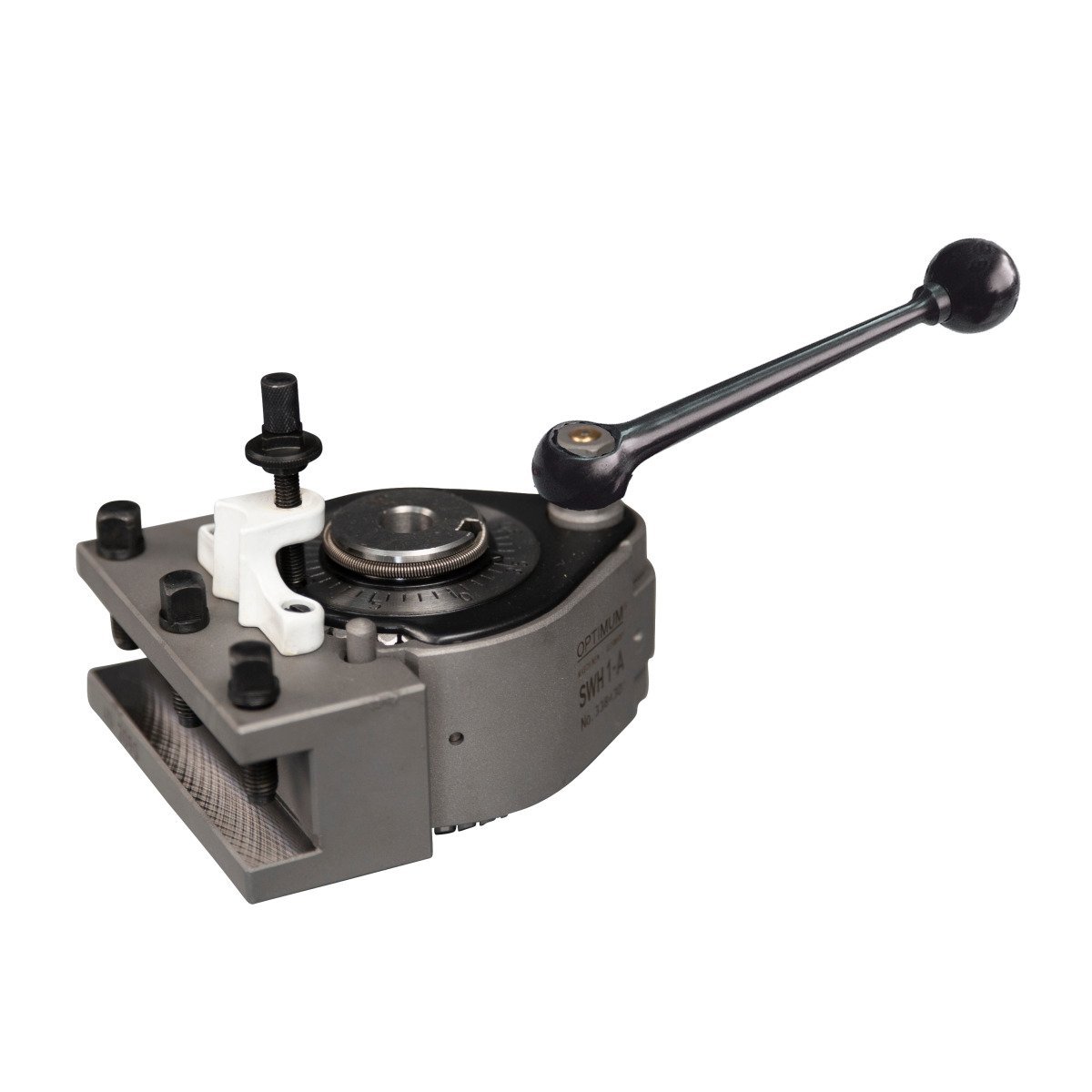

- Schnellwechsel-Stahlhalter 5-B im Lieferumfang
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm im Lieferumfang
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.deLieferumfang:
- Feststehende Lünette Durchlass Ø 25 - Ø 178 mm
- Mitlaufende Lünette Durchlass Ø 19 - Ø 114 mm
- LED-Maschinenleuchte
- Adapter MK7-MK4
- Nicht mitlaufende Zentrierspitze MK4
- Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK4
- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- Gewindeuhr
- Wechselzahnräder-Satz
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Technische Daten:

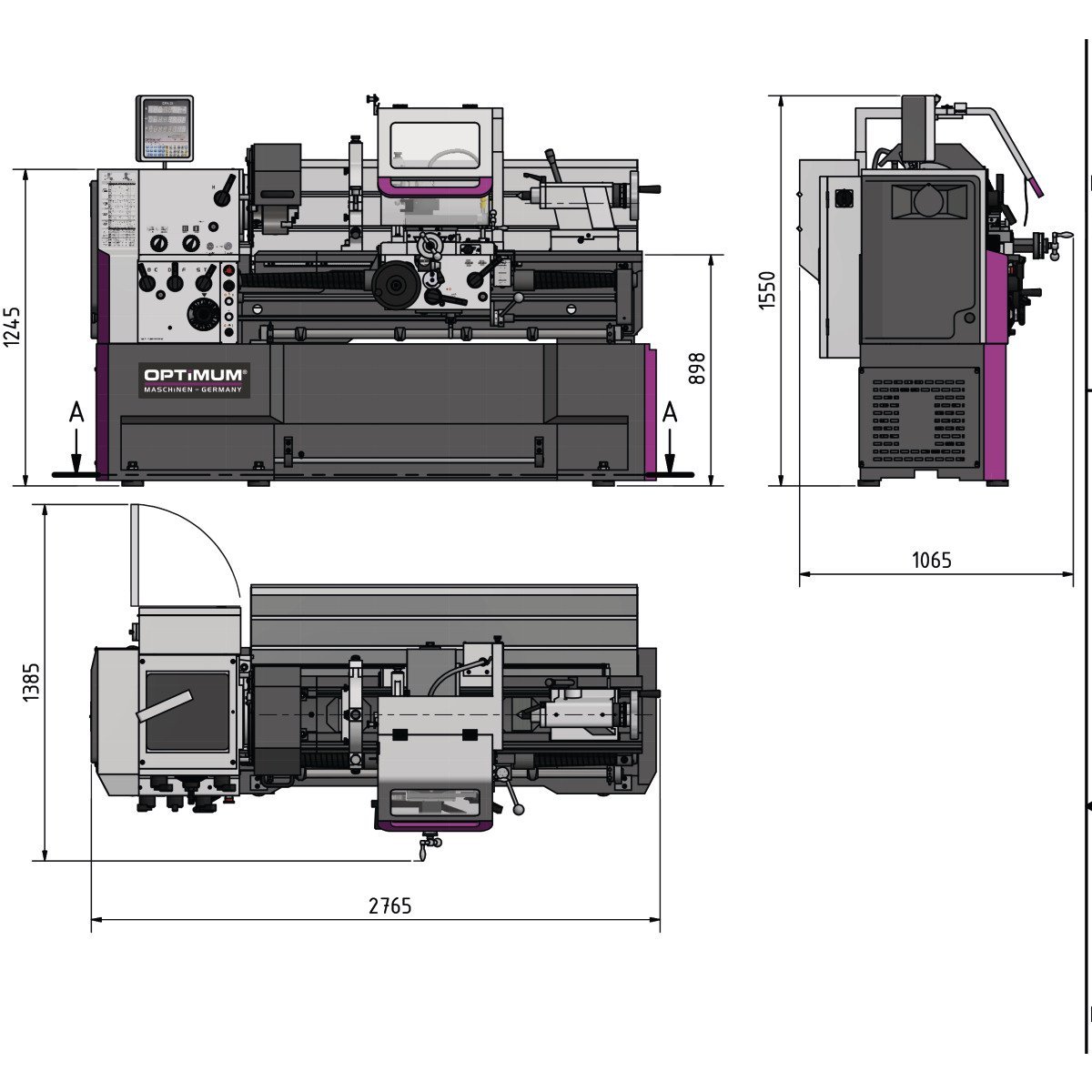

- Länge (Produkt) ca.: 2765 mm
- Breite/Tiefe (Produkt) ca.: 1065 mm
- Höhe (Produkt) ca.: 1550 mm
- Gewicht (Netto) ca.: 2020 kg
- Spitzenhöhe: 230 mm
- Spitzenweite: 1560 mm
- Umlaufdurchmesser über Maschinenbett: 460 mm
- Umlaufdurchmesser in der Bettbrücke: 690 mm
- Umlaufdurchmesser über Planschlitten: 270 mm
- Drehlänge in der Bettbrücke: 240 mm
- Bettbreite: 300 mm

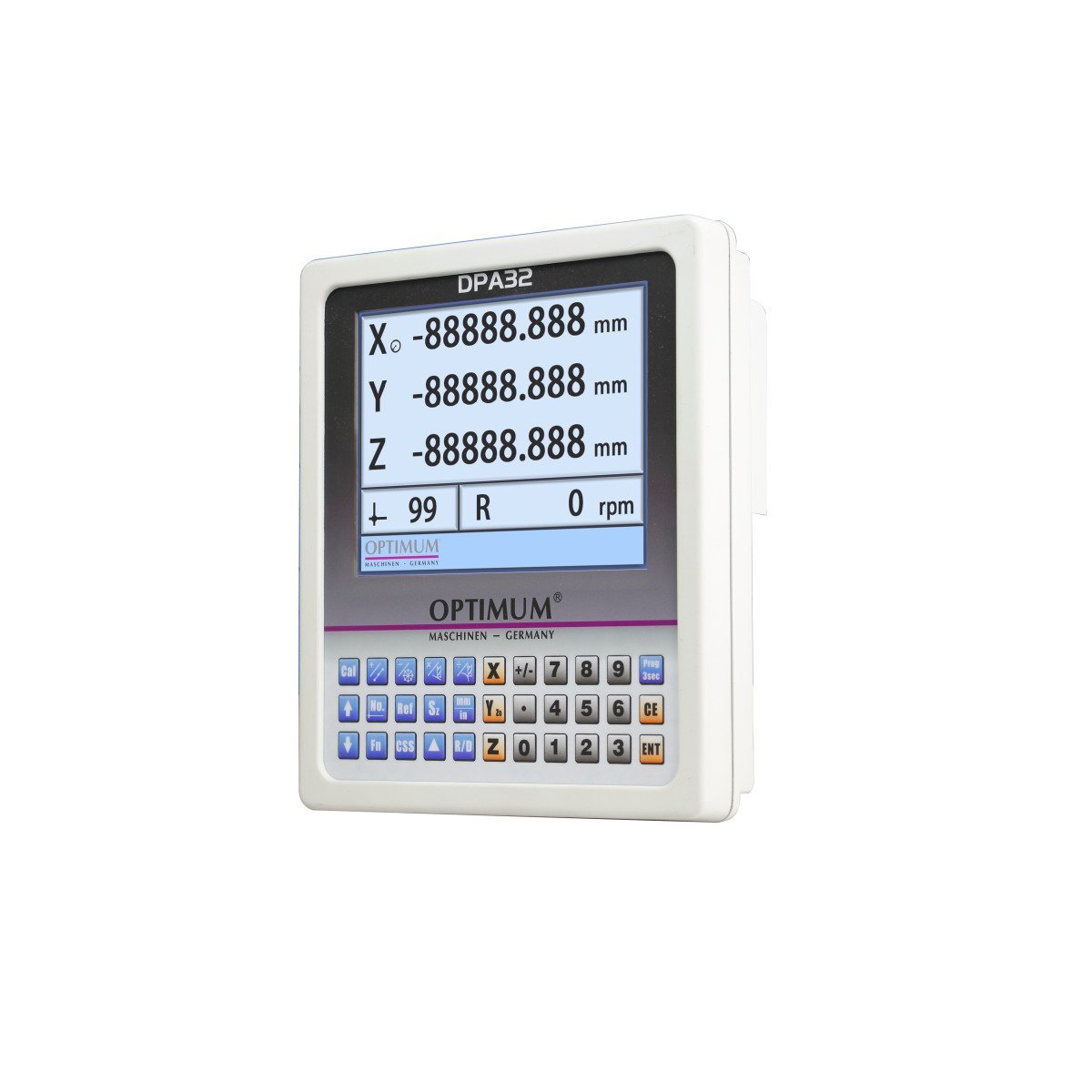

- Digitale Positionsanzeige: DPA 32
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Anzahl der Drehzahlbereiche: 2
- Drehzahlbereich: 30 – 2000 min¯¹
- Abgabeleistung (Motorleistung): 7,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Gesamt Anschlusswert: 8,5 kW
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 125 W
- Norm: DIN EN 55011
- EMV-Klasse: C3
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8
- Spindelbohrung: 80 mm
- Stahlhalter Aufnahmehöhe max.: 25 mm
- Spindelkonus: MK 7
- Reitstockaufnahme: MK 4
- Reitstock Pinolenhub: 130 mm
- Reitstock Pinolendurchmesser: 60 mm
- Steigung Metrisch: 0,1 – 14 mm/U
- Anzahl der Steigungen Metrisch: 41
- Steigung Zoll: 112 – 2 Gg/1"
- Anzahl der Steigungen Zoll: 41
- Steigung Diametral Pitch: 4 – 112 DPI
- Anzahl der Steigungen Diametral Pitch: 50
- Steigung Modulgewinde: 0,1 – 7 mm/U
- Anzahl der Steigungen Modulgewinde: 34
- Verfahrweg Oberschlitten: 125 mm
- Verfahrweg Planschlitten: 285 mm
- Verfahrweg Bettschlitten: 1305 mm
- Vorschubbereich längs: 0,031 – 1,7 mm/U
- Anzahl der Vorschübe längs: 42
- Vorschubbereich plan: 0,014 – 0,784 mm/U
- Anzahl der Vorschübe plan: 42
