Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 6620D

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
• Leitspindelabdeckung

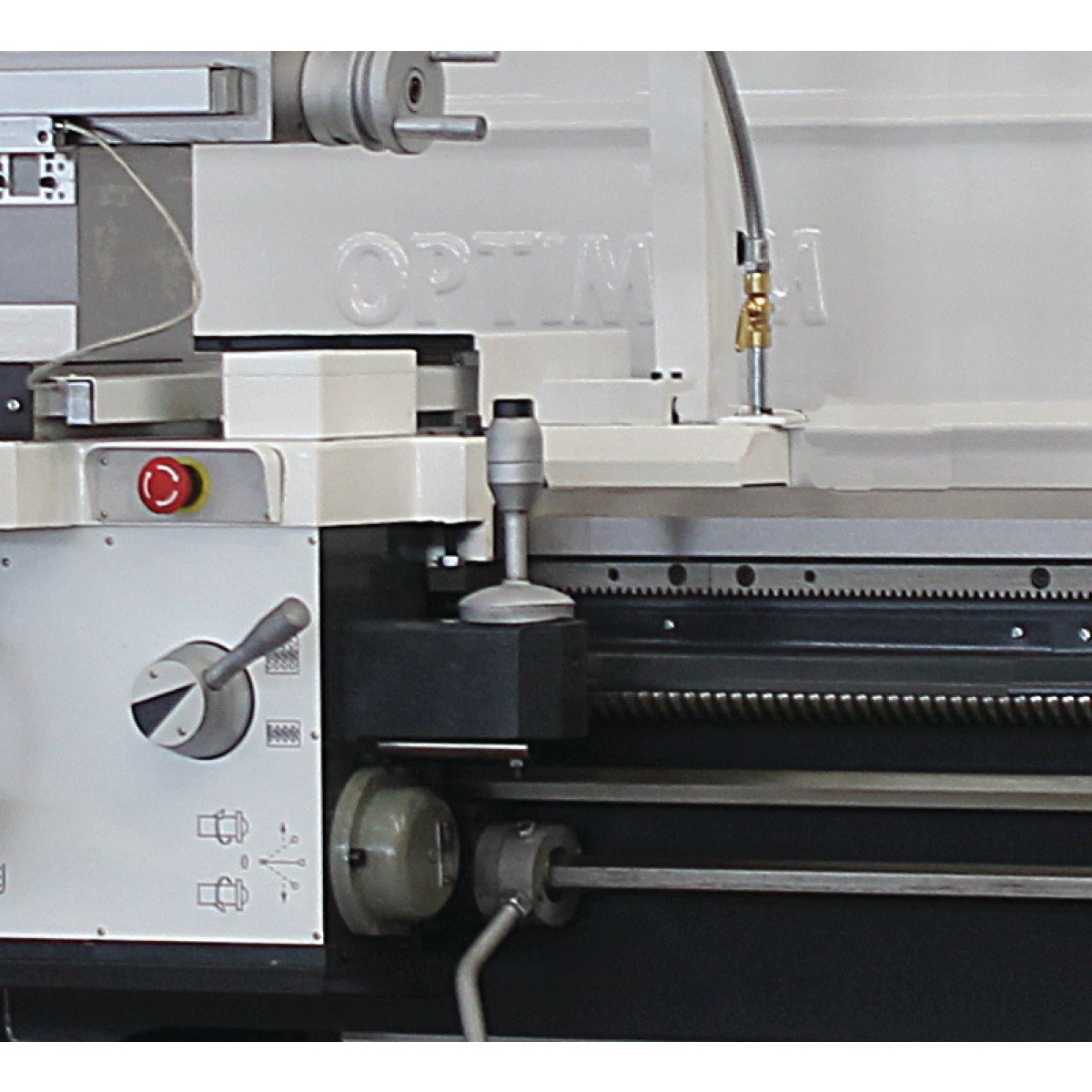

• Präzise gearbeiteter Schlitten
• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Zweikanalige Sicherheitselektronik
• Zentralschmierung im Bettschlitten
• Verstellbereich Oberschlitten ± 90°
• Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
• Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
• Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
• Handräder entkoppelt und geprüft nach EN 23125
• Sicherheitshandräder mit Ausrückfunktion in der X-Achse
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Sicherheitsendschalter mit zwangsöffnenden Kontakten
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
• LED Maschinenlampe
• Energiekette für schonende Leitungs- und Schlauchführung
• Not-Halt Einrichtung mit Fußbetätigung
• Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• Elektrische Motorbremse mit schneller Nothalt - bei normalem Betrieb schneller Halt ohne Nachlauf
• Schnellwechsel-Stahlhalter SWH 9-D
• 1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm

Lieferumfang:

• Feststehende Lünette Durchlass max. Ø 150 mm
• Mitlaufende Lünette Durchlass max. Ø 130 mm
• Maschinenleuchte
• Reduzierhülse MK 5 / MK 7
• Feste Zentrierspitze MK 5
• Feste Zentrierspitze MK 5, legiert
• Schnellwechsel-Stahlhalter 9-D
• Stahlhalter 41 x 180 Typ D für Vierkantmeißel
• Positionsanschlag mit Feineinstellung
• Wechselräder-Satz
• Qualitätsöl beiliegend
• Bedienwerkzeug

Technische Daten:

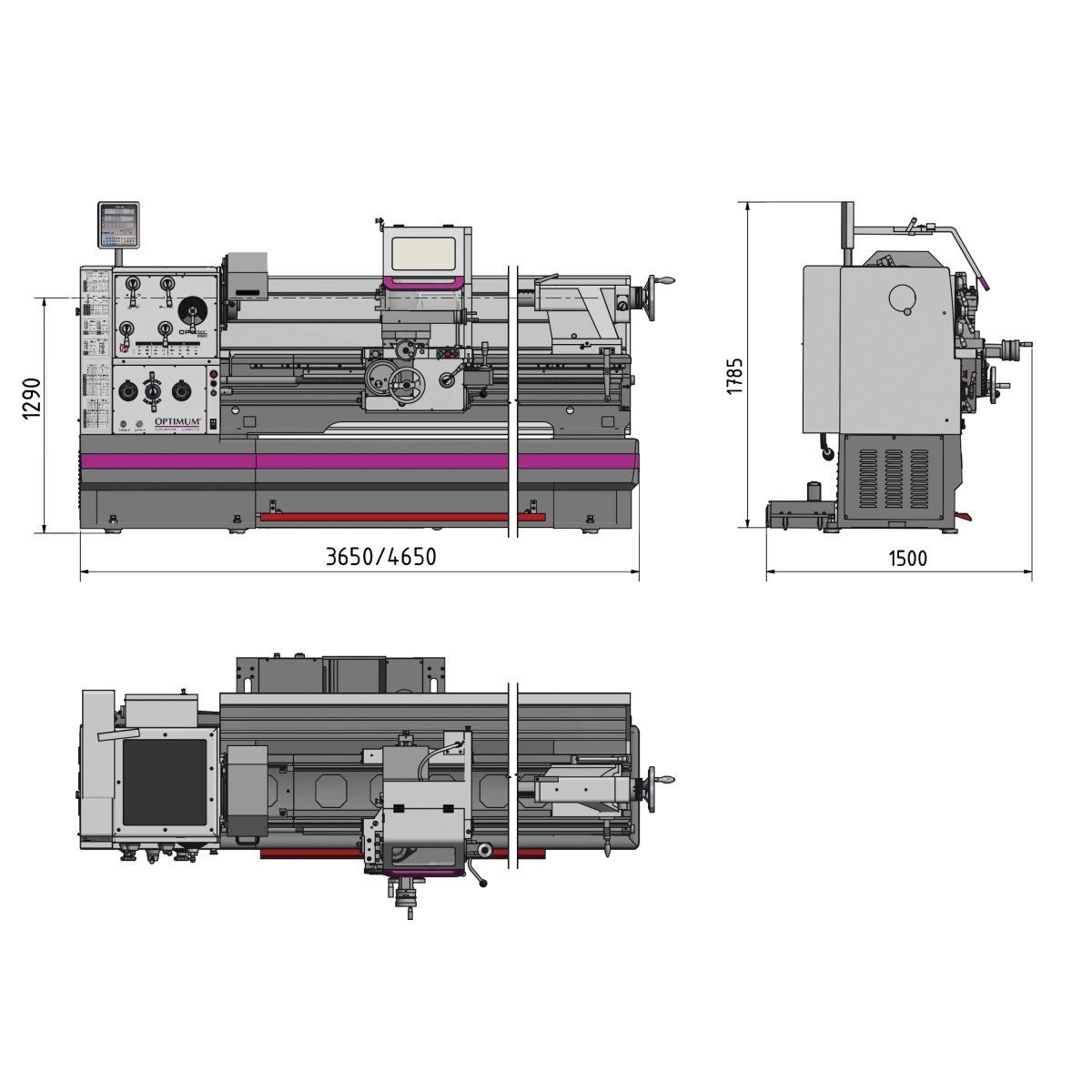

• Länge (Produkt) ca.: 3650 mm
• Breite/Tiefe (Produkt) ca.: 1500 mm
• Höhe (Produkt) ca.: 1785 mm
• Gewicht (Netto) ca.: 3345 kg
• Traglast: 1,4 t/m
• Spitzenhöhe: 330 mm
• Spitzenweite: 2050 mm
• Umlaufdurchmesser über Maschinenbett: 660 mm
• Umlaufdurchmesser in der Bettbrücke: 900 mm
• Umlaufdurchmesser über Planschlitten: 440 mm
• Drehlänge in der Bettbrücke: 250 mm
• Bettbreite: 400 mm
• Digitale Positionsanzeige: DPA 31 Plus
• Anzahl der Drehzahlbereiche: 16
• Drehzahlbereich: 25 – 1600 min¯¹
• Eilgang Geschwindigkeit: 3800 mm/min
• Erläuterung zu Eilgang: max. 5 min, 30 min Pause
• Abgabeleistung (Motorleistung): 9 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Gesamt Anschlusswert: 10 kW
• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 150 W
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8
• Spindelbohrung: 105 mm
• Stahlhalter Aufnahmehöhe max.: 32 mm
• Spindelkonus: Ø 113 (Kegel 1:20) mm
• Reitstockaufnahme: MK 5
• Reitstock Pinolenhub: 235 mm
• Reitstock Pinolendurchmesser: 90 mm
• Steigung Metrisch: 0.45 - 120 mm/U
• Anzahl der Steigungen Metrisch: 54
• Steigung Zoll: 80 7/16 Gg/1"
• Anzahl der Steigungen Zoll: 60
• Steigung Diametral Pitch: 7/8 – 160
• Anzahl der Steigungen Diametral Pitch: 42
• Steigung Modulgewinde: 0.25 - 60 mm/U
• Anzahl der Steigungen Modulgewinde: 46
• Verfahrweg Oberschlitten: 230 mm
• Verfahrweg Planschlitten: 368 mm
• Verfahrweg Bettschlitten: 1965 mm
• Vorschubbereich längs: 0.044 - 1.48 mm/U
• Anzahl der Vorschübe längs: 25
• Vorschubbereich plan: 0.022 - 0.74 mm/U
• Anzahl der Vorschübe plan: 25
