Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 8020D
Vergleichen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
- Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
- Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X-Achse
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitsendschalter mit zwangsöffnenden Kontakten
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Zentralschmierung im Bettschlitten
- Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
- LED Maschinenlampe
- Energiekette für schonende Leitungs- und Schlauchführung
- Not-Halt Einrichtung mit Fußbetätigung
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Motorbremse mit schneller Nothalt - bei normalem Betrieb schneller Halt ohne Nachlauf

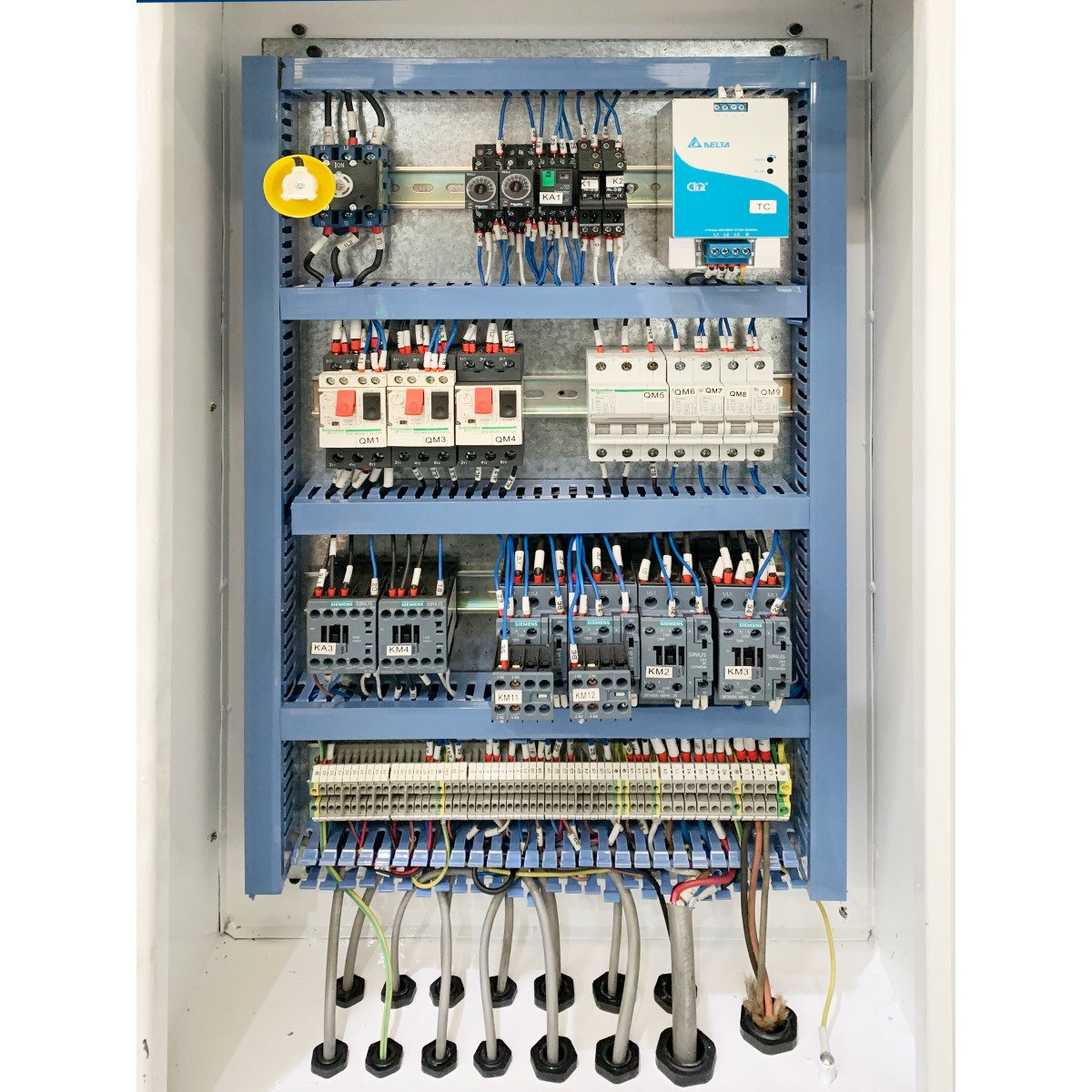

- Elektrik mit Siemens Komponenten
- Schnellwechsel-Stahlhalter SWH 9-D
- 1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass max. Ø 150 mm
- Mitlaufende Lünette Durchlass max. Ø 130 mm
- Maschinenleuchte
- Reduzierhülse MK 5 / MK 7
- Feste Zentrierspitze MK 5
- Feste Zentrierspitze MK 5, legiert
- Schnellwechsel-Stahlhalter 9-D
- Stahlhalter 41 x 180 Typ D für Vierkantmeißel
- Wechselräder-Satz
- Qualitätsöl beiliegend
- Bedienwerkzeug

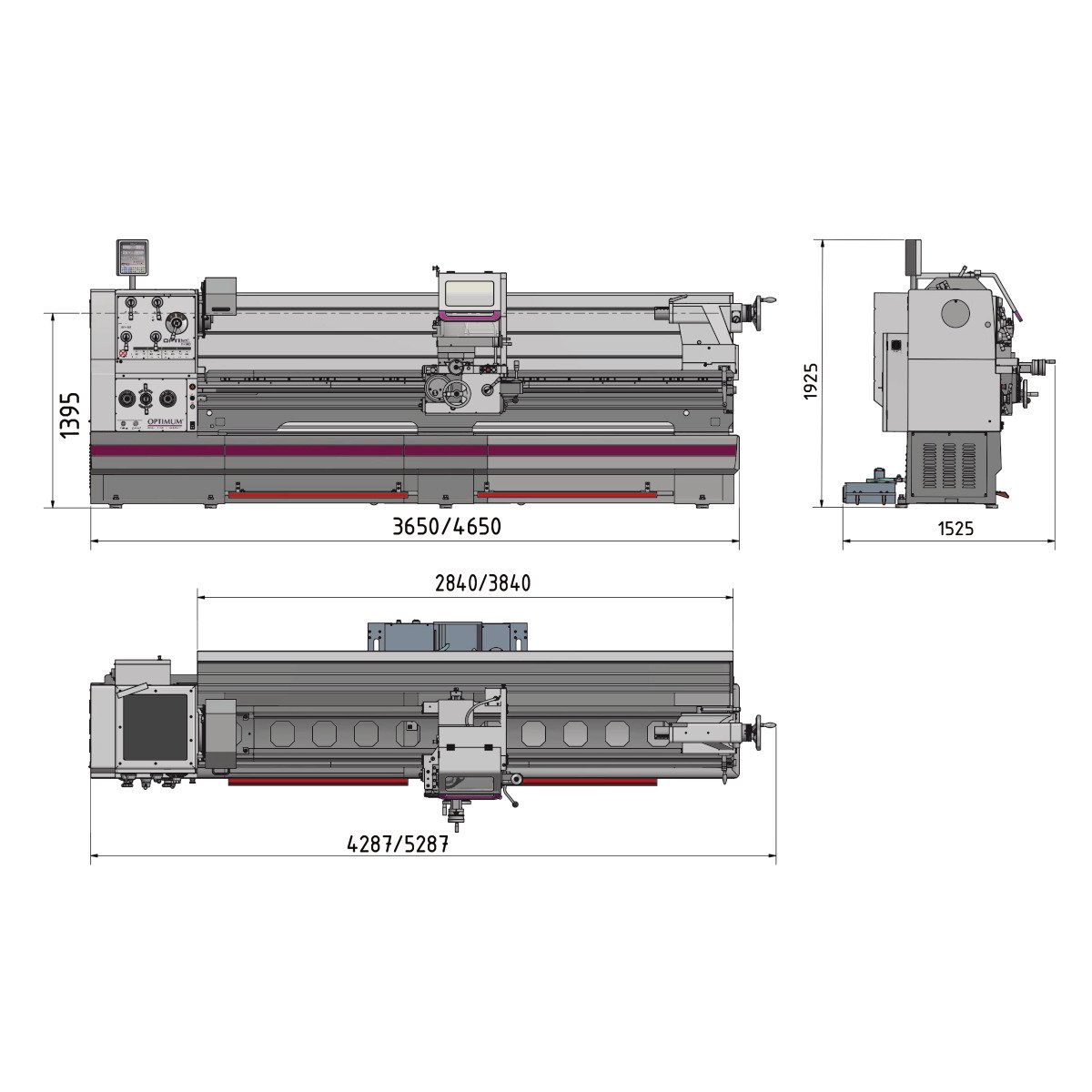

| Länge (Produkt) ca.: | 4287 mm |
|---|---|
| Spitzenhöhe: | 400 mm |
| Breite/Tiefe (Produkt) ca.: | 1525 mm |
| Höhe (Produkt) ca.: | 1925 mm |
| Gewicht (Netto) ca.: | 3455 kg |
| Digitale Positionsanzeige: | DPA 31 Plus |
| Spindelaufnahme: | Camlock DIN ISO 702-2 Nr. 8 |
| Traglast: | 1,4 t/m |
| Spitzenweite: | 2050 mm |
| Umlaufdurchmesser über Maschinenbett: | 800 mm |
| Umlaufdurchmesser über Planschlitten: | 570 mm |
| Abgabeleistung (Motorleistung): | 11 kW |
| Bettbreite: | 400 mm |
| Umlaufdurchmesser in der Bettbrücke: | 1035 mm |
| Anzahl der Drehzahlbereiche: | 16 |
| Drehlänge in der Bettbrücke: | 250 mm |
| Anschlussspannung: | 400 V |
| Netzfrequenz: | 50 Hz |
| Eilgang Geschwindigkeit: | 3800 mm/min |
| Drehzahlbereich: | 25 – 1600 min¯¹ |
| Erläuterung zu Eilgang: | max. 5 min (30 min. Pause) |
| Kühlschmiermittelsystem Leistung Kühlmittelpumpe: | 150 W |
| Spindelbohrung: | 105 mm |
| Stahlhalter Aufnahmehöhe max.: | 32 mm |
| Spindelkonus: | Ø 113 (Kegel 1:20) mm |
| Reitstock Pinolendurchmesser: | 90 mm |
| Reitstockaufnahme: | MK 5 |
| Reitstock Pinolenhub: | 235 mm |
| Steigung Metrisch: | 0,45 – 120 mm/U |
| Anzahl der Steigungen Metrisch: | 54 |
| Gesamt Anschlusswert: | 12 kW |
| Steigung Zoll: | 80 – 7/16 Gg/1" |
| Verfahrweg Oberschlitten: | 230 mm |
| Anzahl der Steigungen Zoll: | 60 |
| Verfahrweg Planschlitten: | 368 mm |
| Verfahrweg Bettschlitten: | 1965 mm |
| Vorschubbereich längs: | 0,044 – 1,48 mm/U |
| Anzahl der Vorschübe längs: | 25 |
| Steigung Diametral Pitch: | 7/8 - 160 |
| Anzahl der Steigungen Diametral Pitch: | 42 |
| Steigung Modulgewinde: | 0,25 – 60 mm/U |
| Vorschubbereich plan: | 0,022 – 0,74 mm/U |
| Anzahl der Steigungen Modulgewinde: | 46 |
| Anzahl der Vorschübe plan: | 25 |
