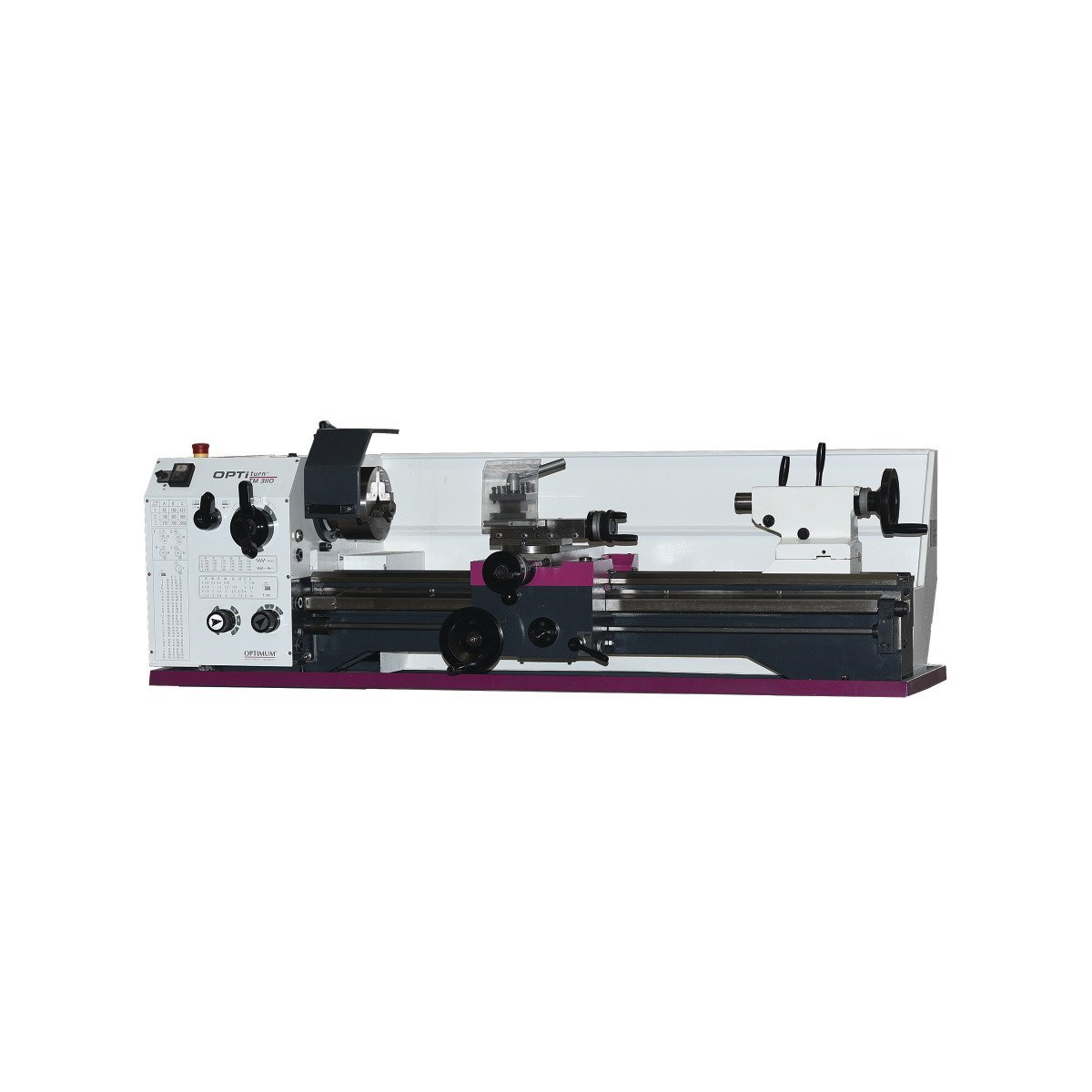

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TM 3110
Artikelnummer:
ST3403010
EAN:
4030635040696
Herstellernummer:
3403010
Vergleichen
Überzeugt durch einfache Handhabung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
- Gehärtete und geschliffene Z-Achse Führungsbahn

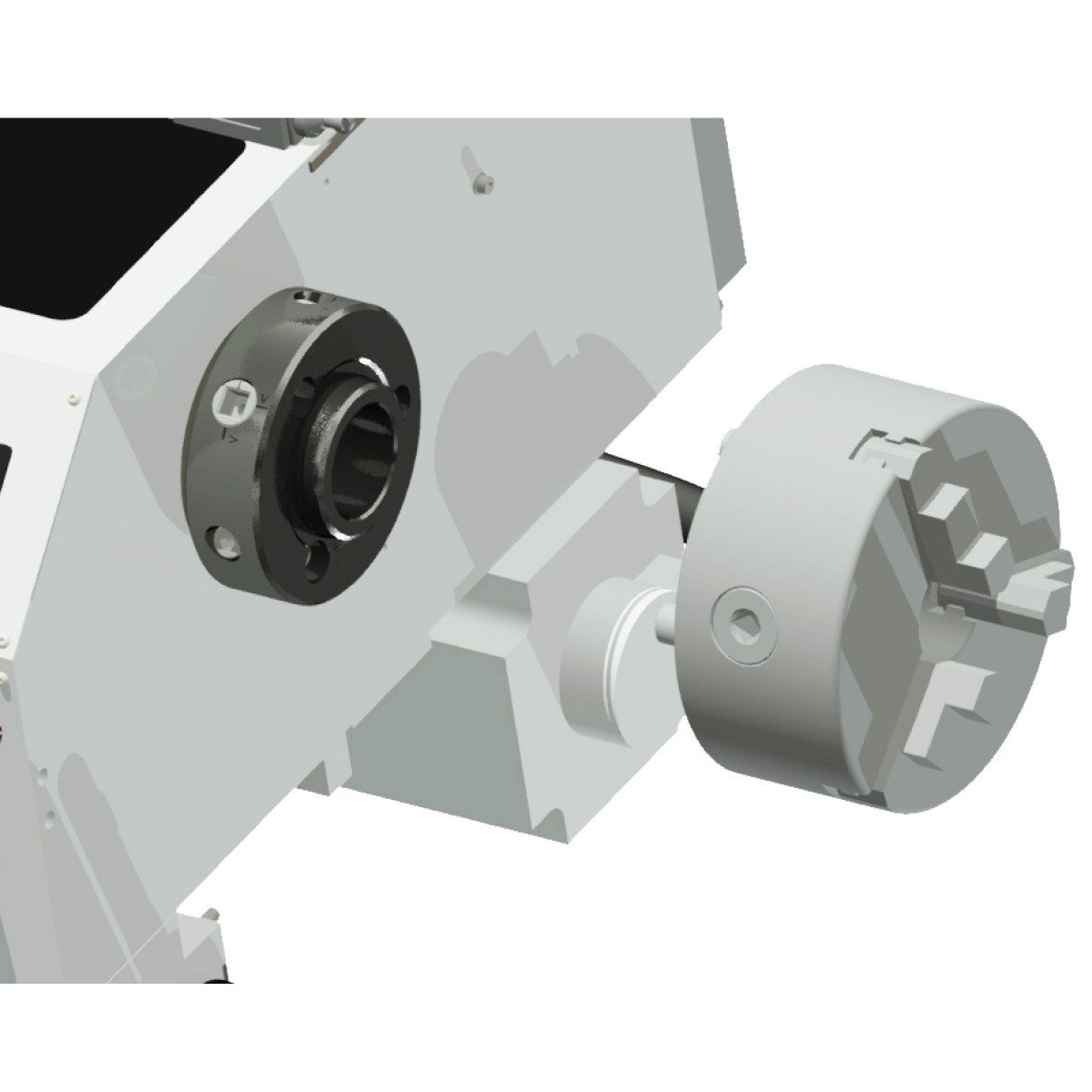

- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Not-Halt-Schlagschalter
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert

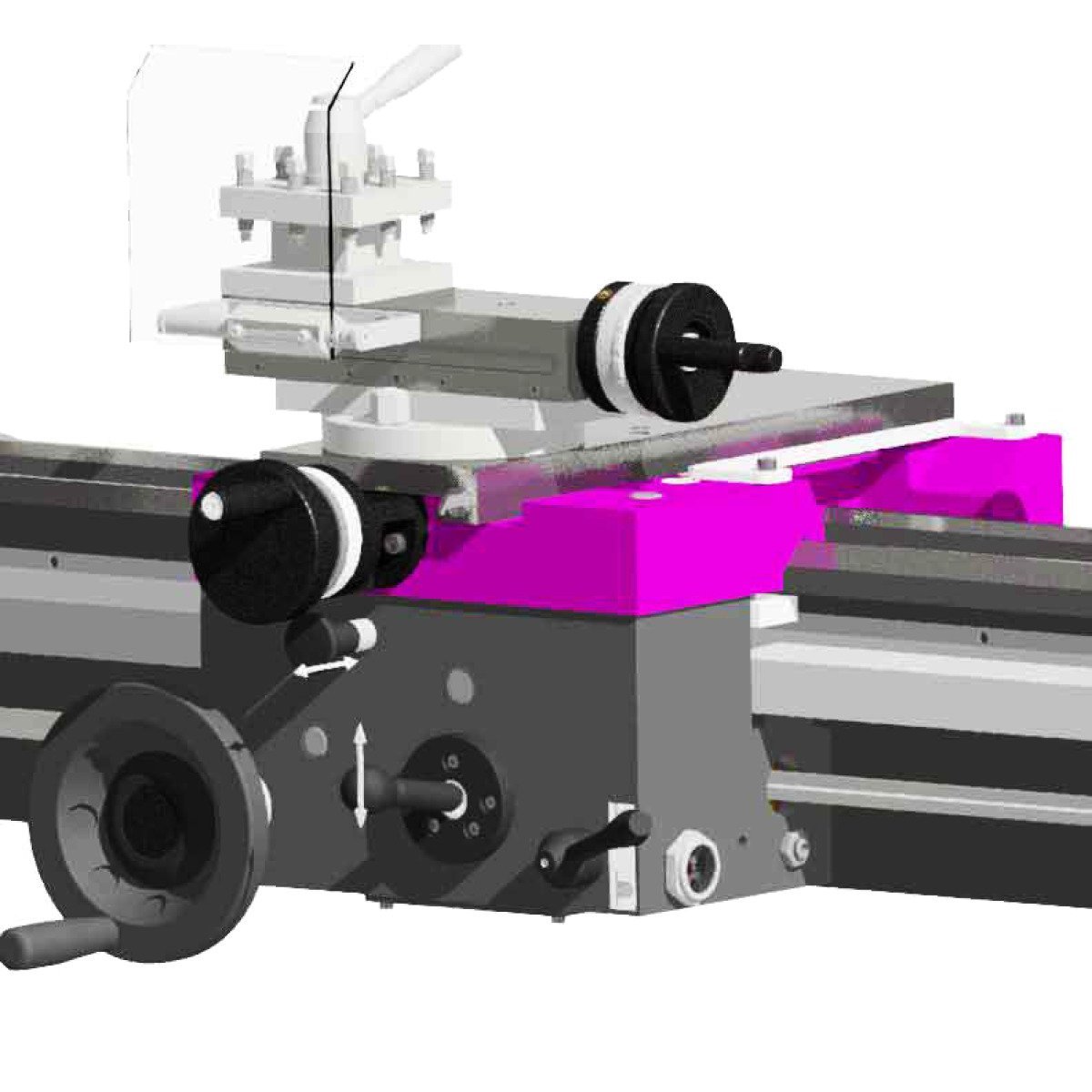

- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Gehärtete Spindelnase
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe

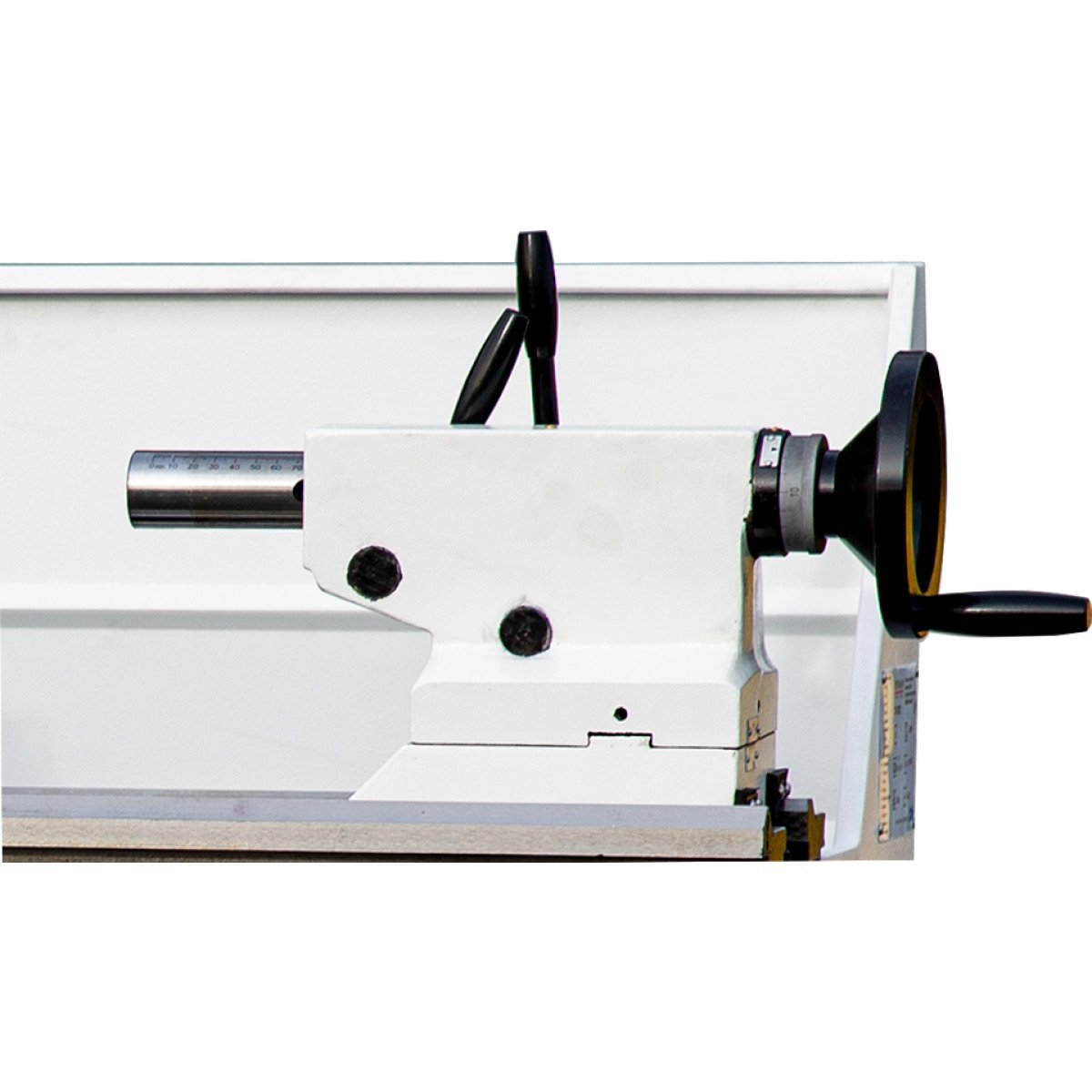

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- Reduzierhülse MK 5 / MK 3
- Zwei nicht mitlaufende Zentrierspitzen MK 3
- Vierfach-Stahlhalter 25 mm
- Wechselzahnräder-Satz
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Technische Daten:

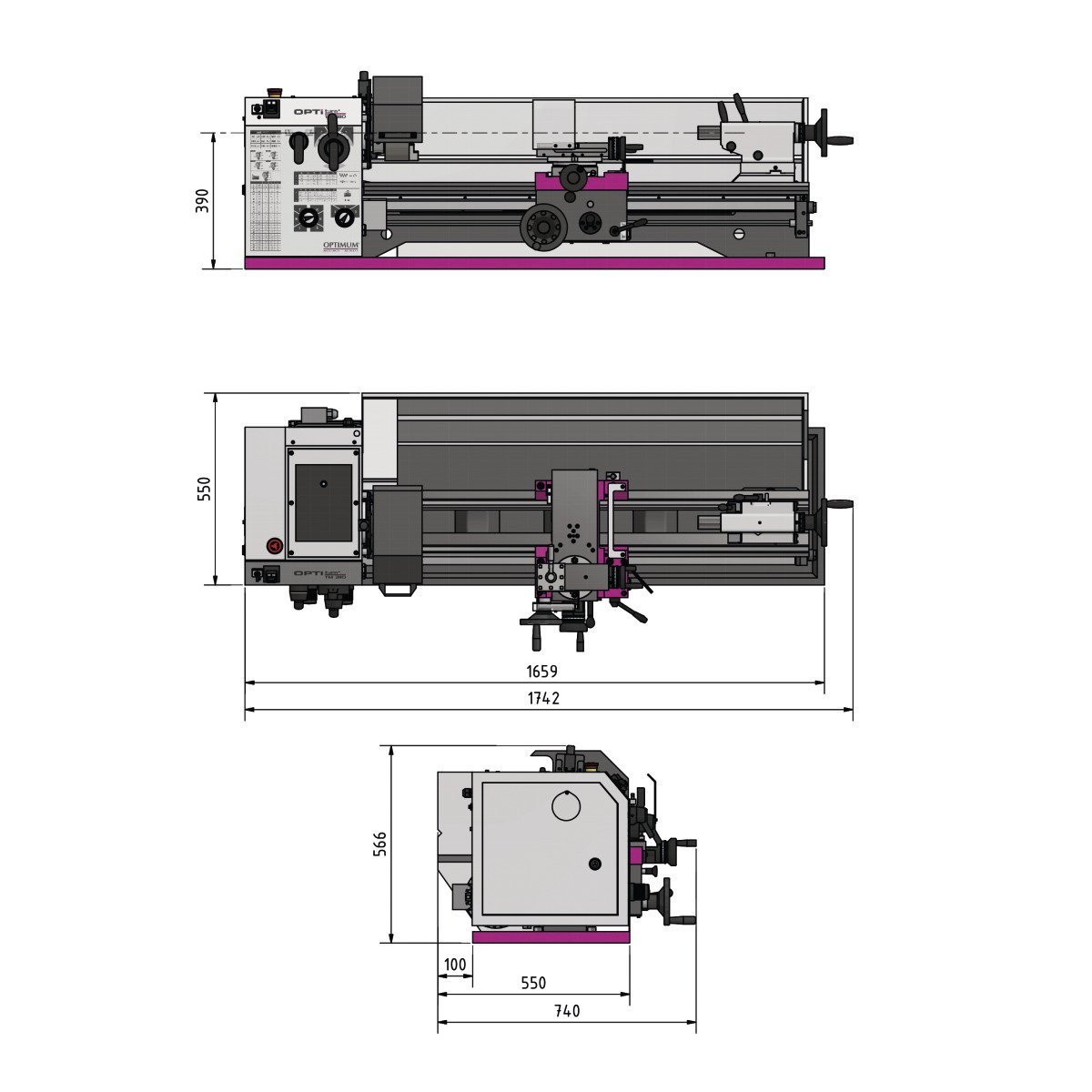

- Länge (Produkt) ca.: 1749 mm
- Breite/Tiefe (Produkt) ca.: 740 mm
- Höhe (Produkt) ca.: 566 mm
- Gewicht (Netto) ca.: 360 kg
- Spitzenhöhe: 155 mm
- Spitzenweite: 1000 mm
- Umlaufdurchmesser über Maschinenbett: 323 mm
- Umlaufdurchmesser über Planschlitten: 216 mm
- Bettbreite: 190 mm
- Anzahl der Drehzahlbereiche: 9 Stufen
- Drehzahlbereich: 65 – 2000 min¯¹
- Abgabeleistung (Motorleistung): 1,1 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 4
- Spindelbohrung: 38 mm
- Stahlhalter Aufnahmehöhe max.: 16 mm
- Spindelkonus: MK 5
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 100 mm
- Reitstock Pinolendurchmesser: 38 mm
- Steigung Metrisch: 0,4 – 10 mm/U
- Anzahl der Steigungen Metrisch: 29
- Steigung Zoll: 56 – 4 Gg/1"
- Verfahrweg Oberschlitten: 90 mm
- Verfahrweg Planschlitten: 168 mm
- Verfahrweg Bettschlitten: 850 mm
- Vorschubbereich längs: 0,02 – 0,4 mm/U
- Anzahl der Vorschübe längs: 24
- Vorschubbereich plan: 0,01 – 0,2 mm/U
- Anzahl der Vorschübe plan: 32
