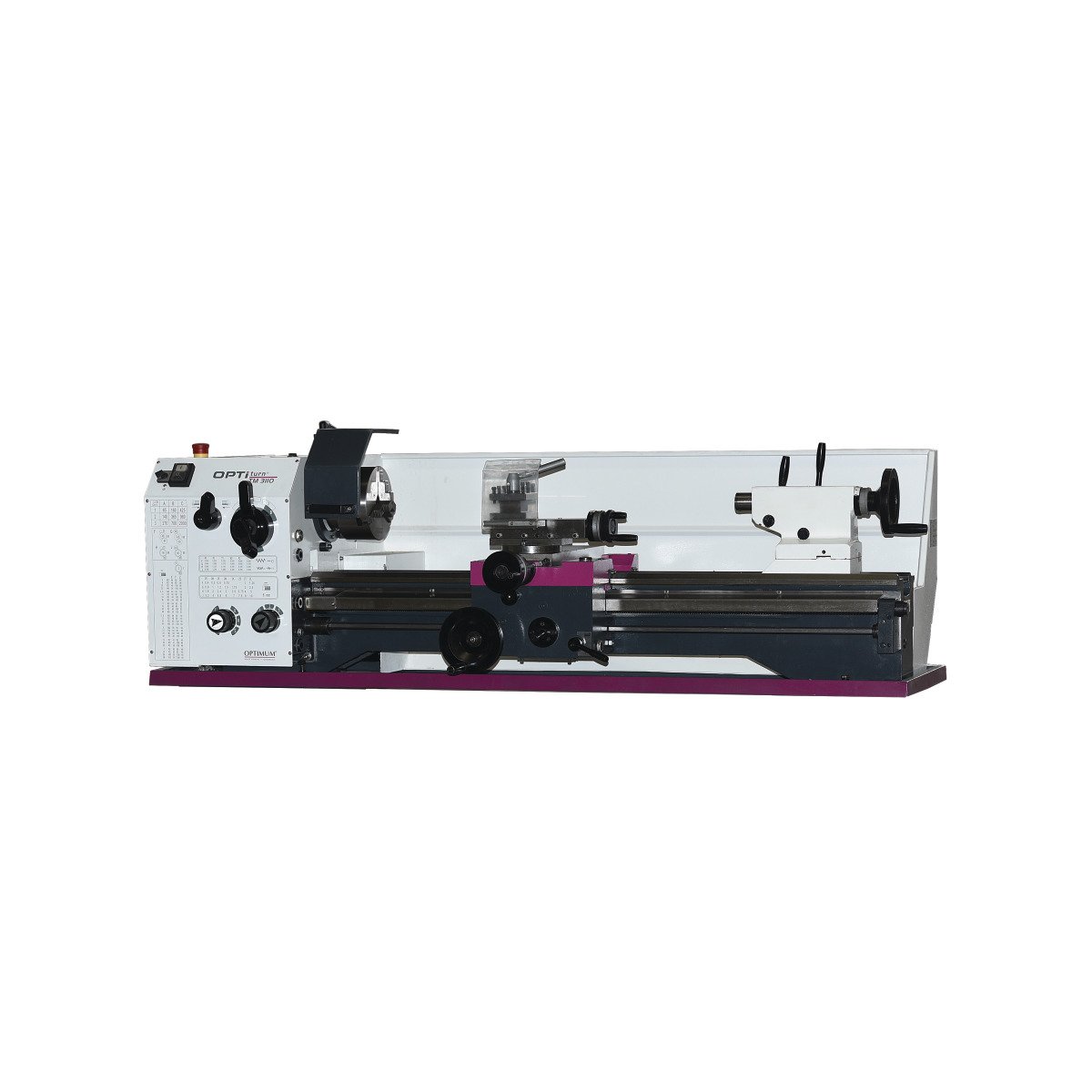

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TM 3110VB
Vergleichen
- Gehärtete und geschliffene Z-Achse Führungsbahn

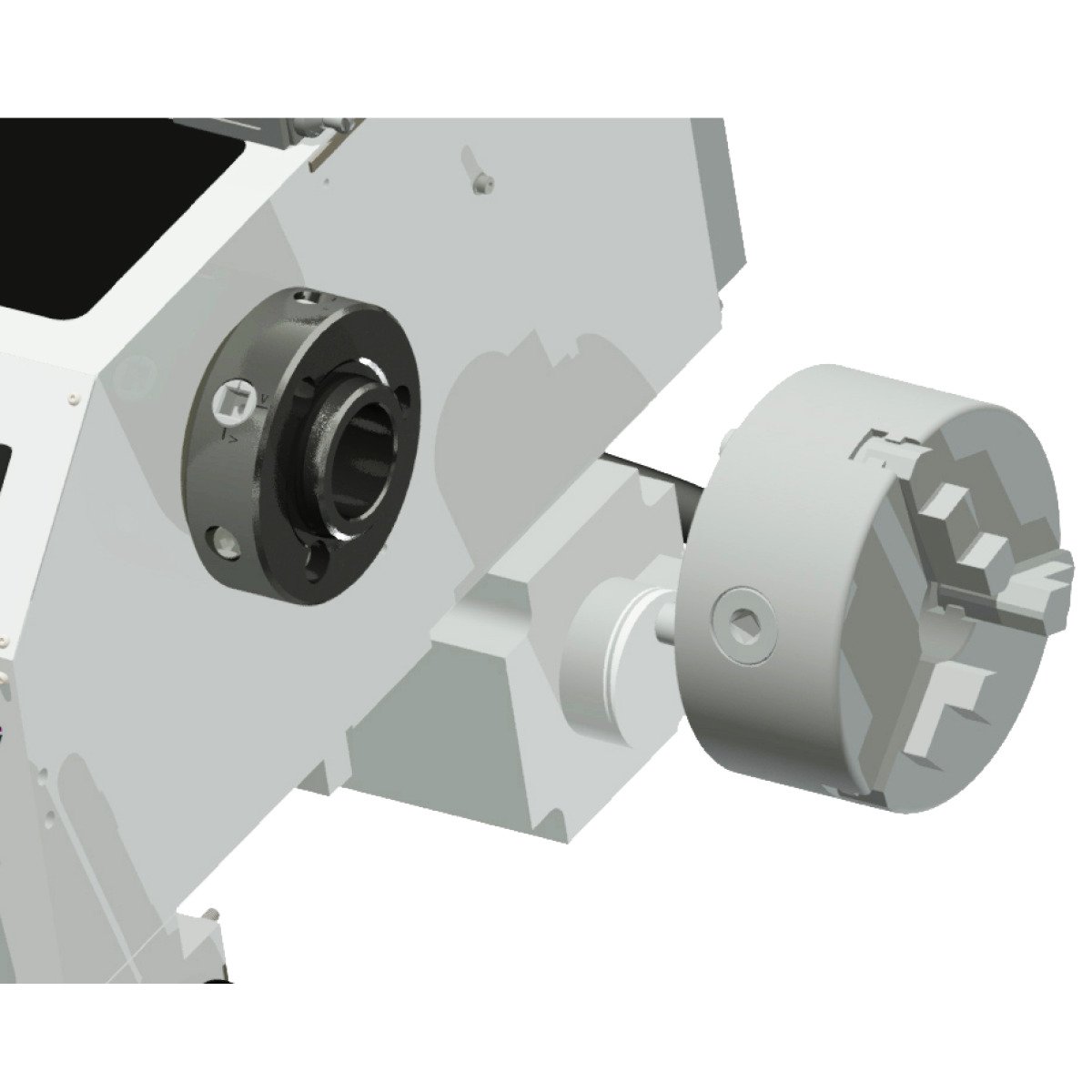

- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Not-Halt-Schlagschalter
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert

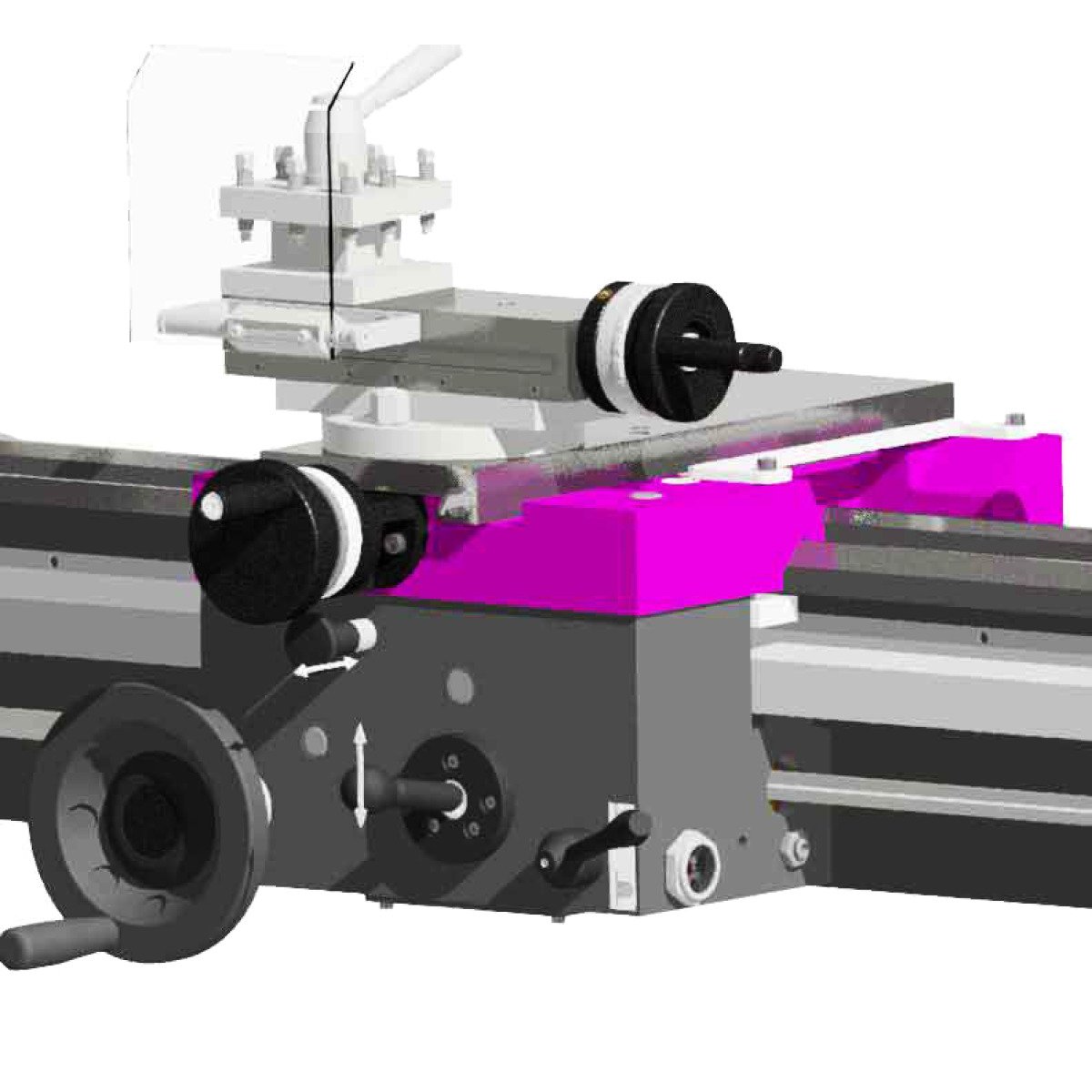

- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Gehärtete Spindelnase
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leit- und Zugspindel in zwei Sinterlagern gelagert
- Automatische Längs- / Planvorschübe

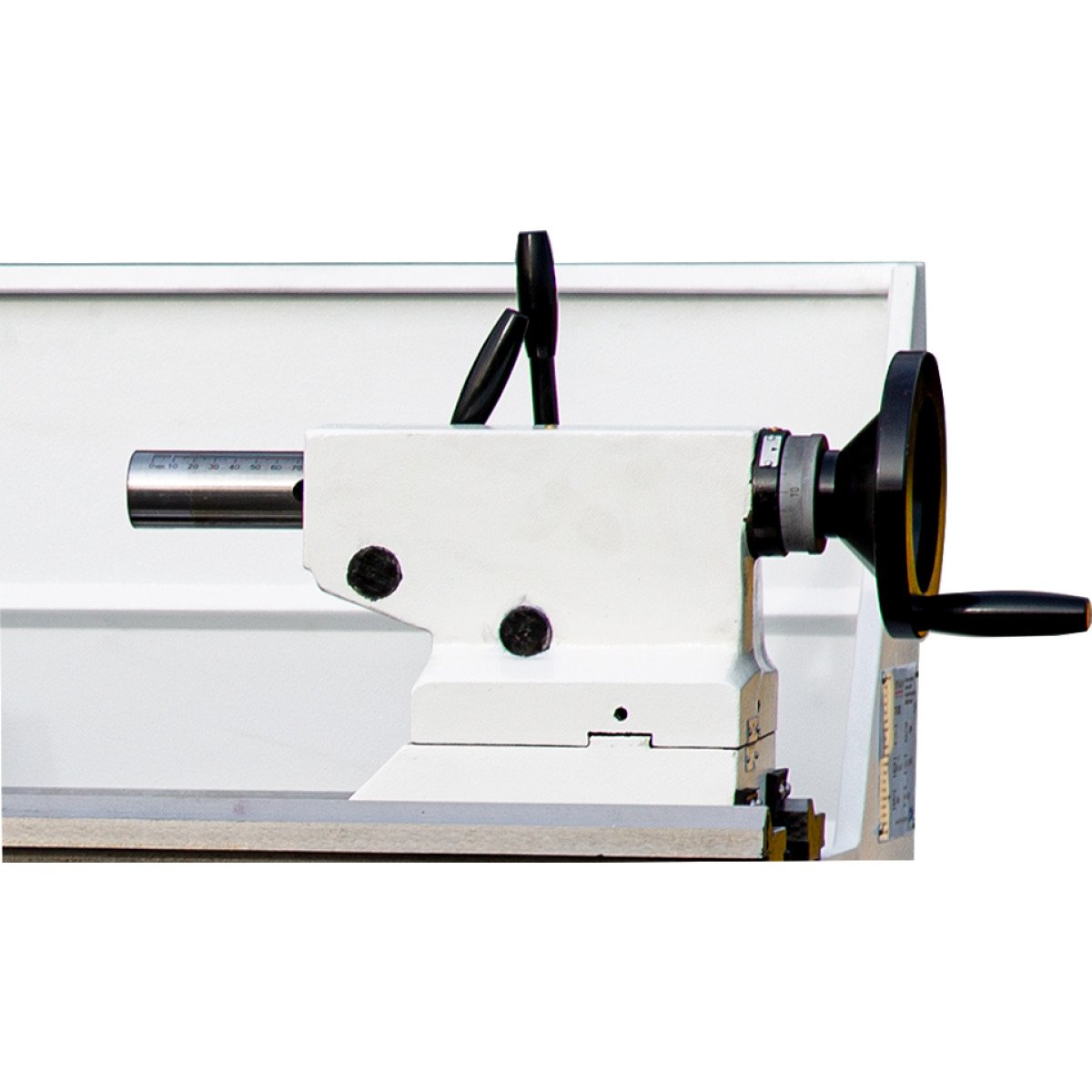

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- Reduzierhülse MK 5 / MK 3
- Zwei nicht mitlaufende Zentrierspitzen MK 3
- Vierfach-Stahlhalter 25 mm
- Wechselzahnräder-Satz
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
| Länge (Produkt) ca.: | 1632 mm |
|---|---|
| Spitzenhöhe: | 155 mm |
| Breite/Tiefe (Produkt) ca.: | 770 mm |
| Höhe (Produkt) ca.: | 540 mm |
| Gewicht (Netto) ca.: | 360 kg |
| Spindelaufnahme: | Camlock DIN ISO 702-2 Nr. 4 |
| Spitzenweite: | 1000 mm |
| Umlaufdurchmesser über Maschinenbett: | 310 mm |
| Umlaufdurchmesser über Planschlitten: | 216 mm |
| Abgabeleistung (Motorleistung): | 1,5 kW |
| Bettbreite: | 190 mm |
| Anzahl der Drehzahlbereiche: | 3 Stufen |
| Anschlussspannung: | 230 V |
| Steuerung der Drehzahlregelung: | elektronisch regelbar |
| Netzfrequenz: | 50 Hz |
| Drehzahlbereich: | 50 – 2500 min¯¹ |
| Spindelbohrung: | 38 mm |
| Stahlhalter Aufnahmehöhe max.: | 16 mm |
| Spindelkonus: | MK 5 |
| Reitstock Pinolendurchmesser: | 38 mm |
| Reitstockaufnahme: | MK 3 |
| Reitstock Pinolenhub: | 100 mm |
| Steigung Metrisch: | 0,4 – 10 mm/U |
| Anzahl der Steigungen Metrisch: | 29 |
| Steigung Zoll: | 56 – 4 Gg/1" |
| Verfahrweg Oberschlitten: | 90 mm |
| Verfahrweg Planschlitten: | 168 mm |
| Verfahrweg Bettschlitten: | 850 mm |
| Vorschubbereich längs: | 0,02 – 0,4 mm/U |
| Anzahl der Vorschübe längs: | 24 |
| Vorschubbereich plan: | 0,01 – 0,2 mm/U |
| Anzahl der Vorschübe plan: | 32 |
Zubehör
Digitale Positionsanzeige Optimum DRO 5
Vergleichen
BISON Vierbacken-Drehfutter Guss Camlock, zentrisch spannend Optimum Ø 160 mm DIN ISO 702-2 Nr. 4
Vergleichen
Magnetband Optimum OMB10 für DRO5 1100 mm
Vergleichen

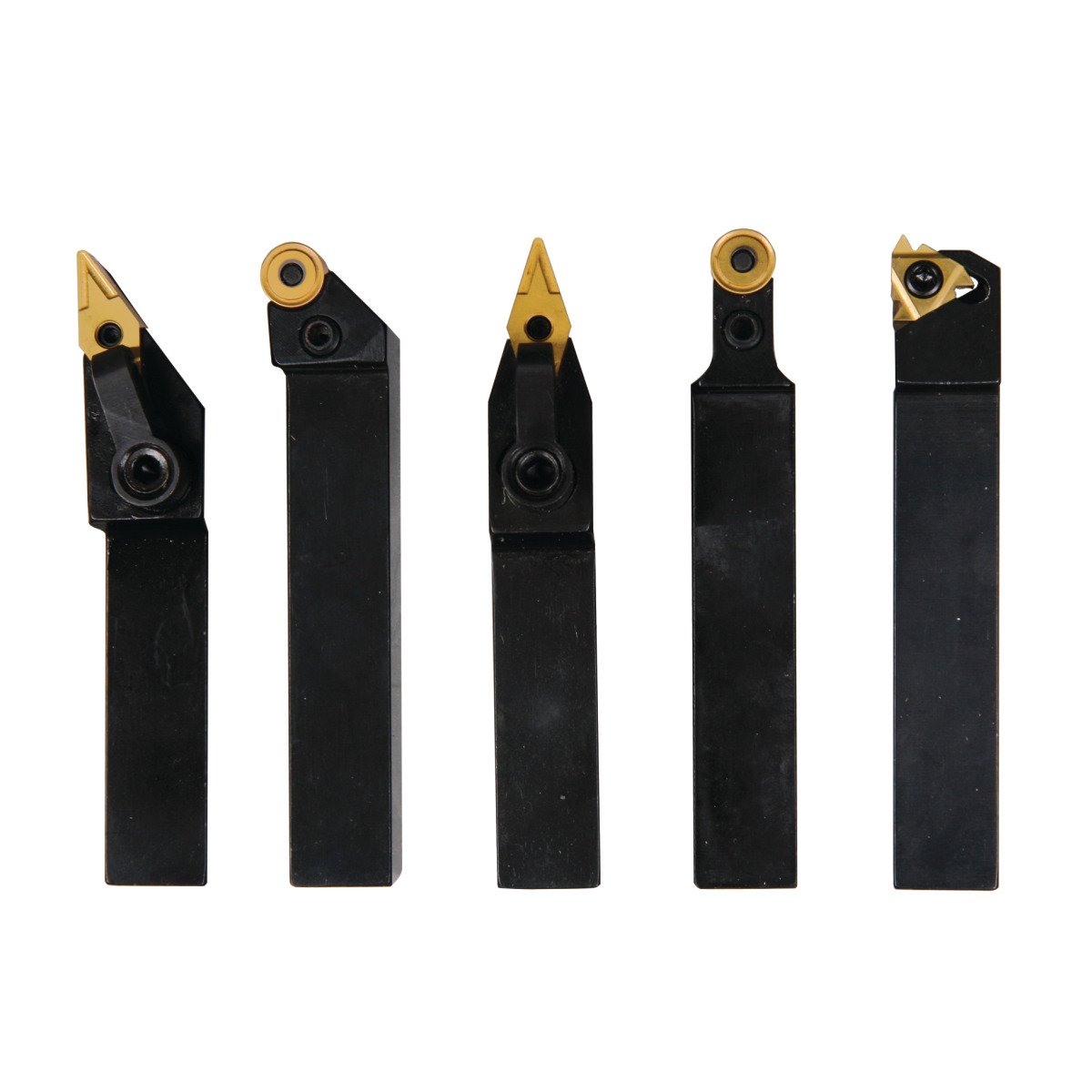

Drehmeißel-Satz Optimum HM 16 mm, 5-teilig
