Leit- und Zugspindeldrehmaschine Optimum OPTIturn TM 4010D
Artikelnummer:
XST3403046
EAN:
4030635050541
Herstellernummer:
3403046
Vergleichen
überzeugt durch stabile Konstruktion und einfache Handhabung. Ausgestattet mit digitaler Positionsanzeige DPA 31 Plus
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
- Motorschutzschalter
- Hauptmotor elektrisch gebremst

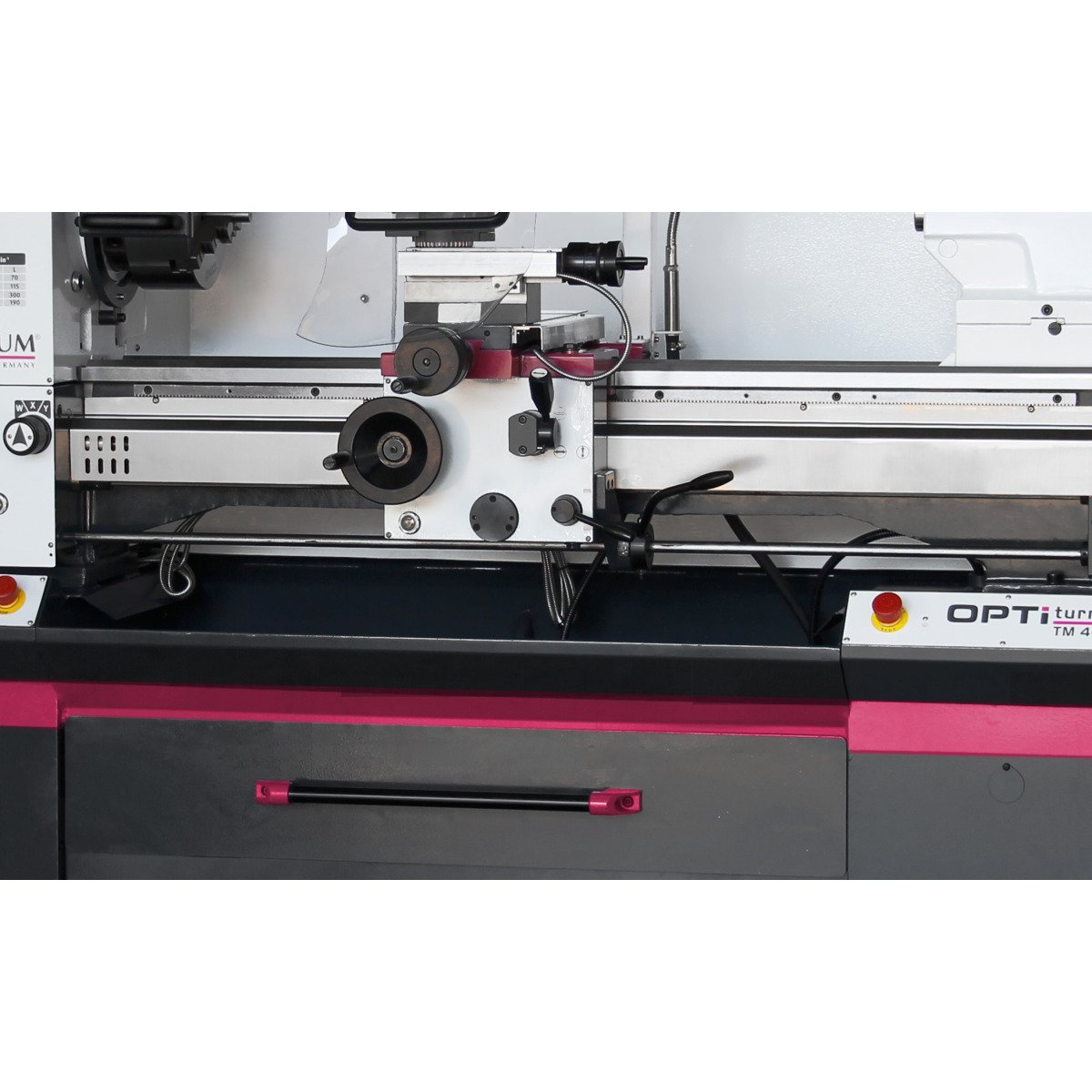

- Rechts-/Linkslauf am Bettschlitten schaltbar
- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Perfekt rundlaufende Hauptspindel garantiert hohe Belastbarkeit durch montierte Präzisions-Kegelrollenlager
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z- Achse
- Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen, Wellen auf Nadellagern alle Komponenten werden in einem Ölbad geschmiert
- Einfache Vorschubbedienung
- Eine Wechselradposition

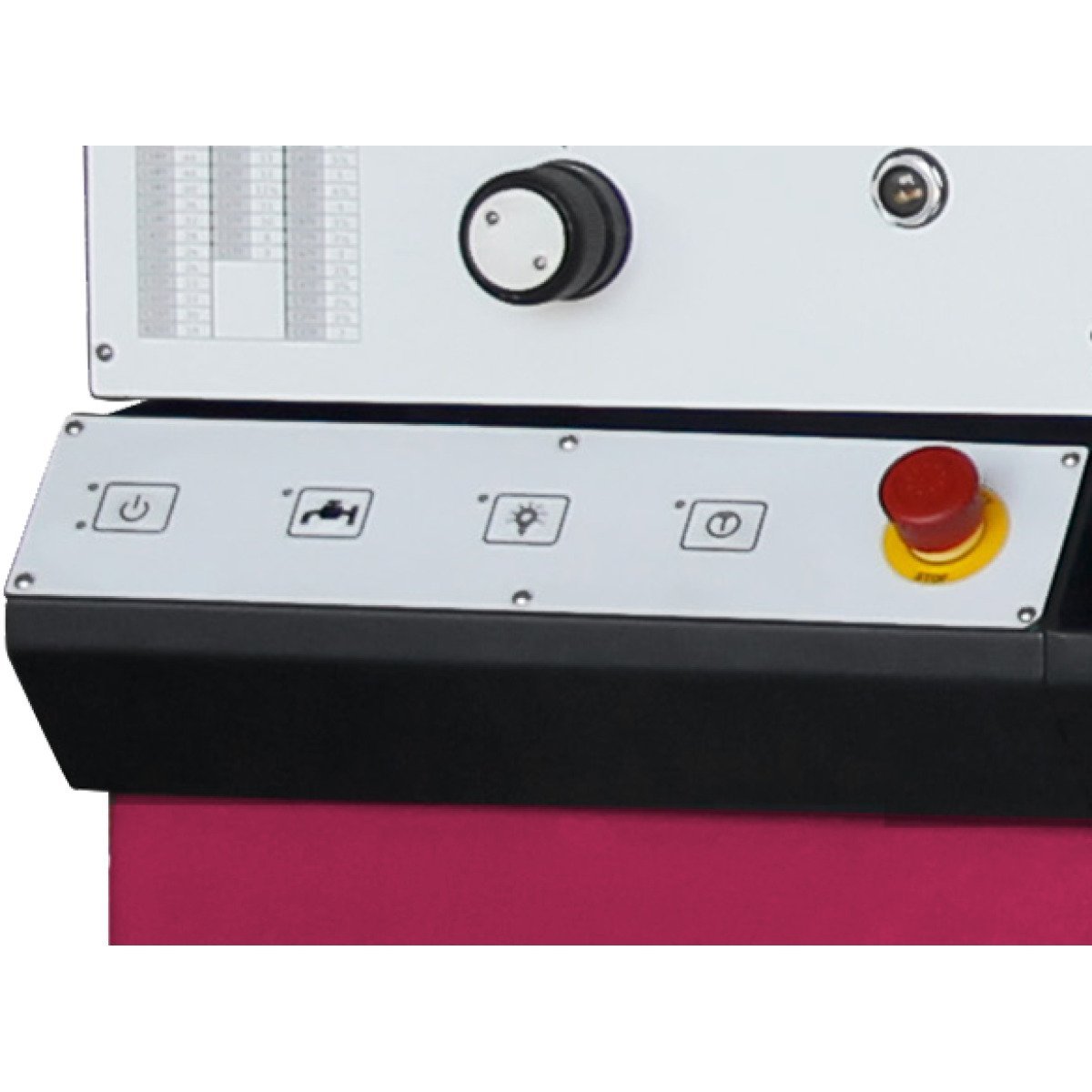

- Schaltschrank mit Optimum Steuerung
- Kühlmittelpumpe mit Kühlmittelbehälter und Füllstandsanzeige. Behälter zum leichten Reinigen herausnehmbar
- LED Maschinenlampe im Maschinengehäuse

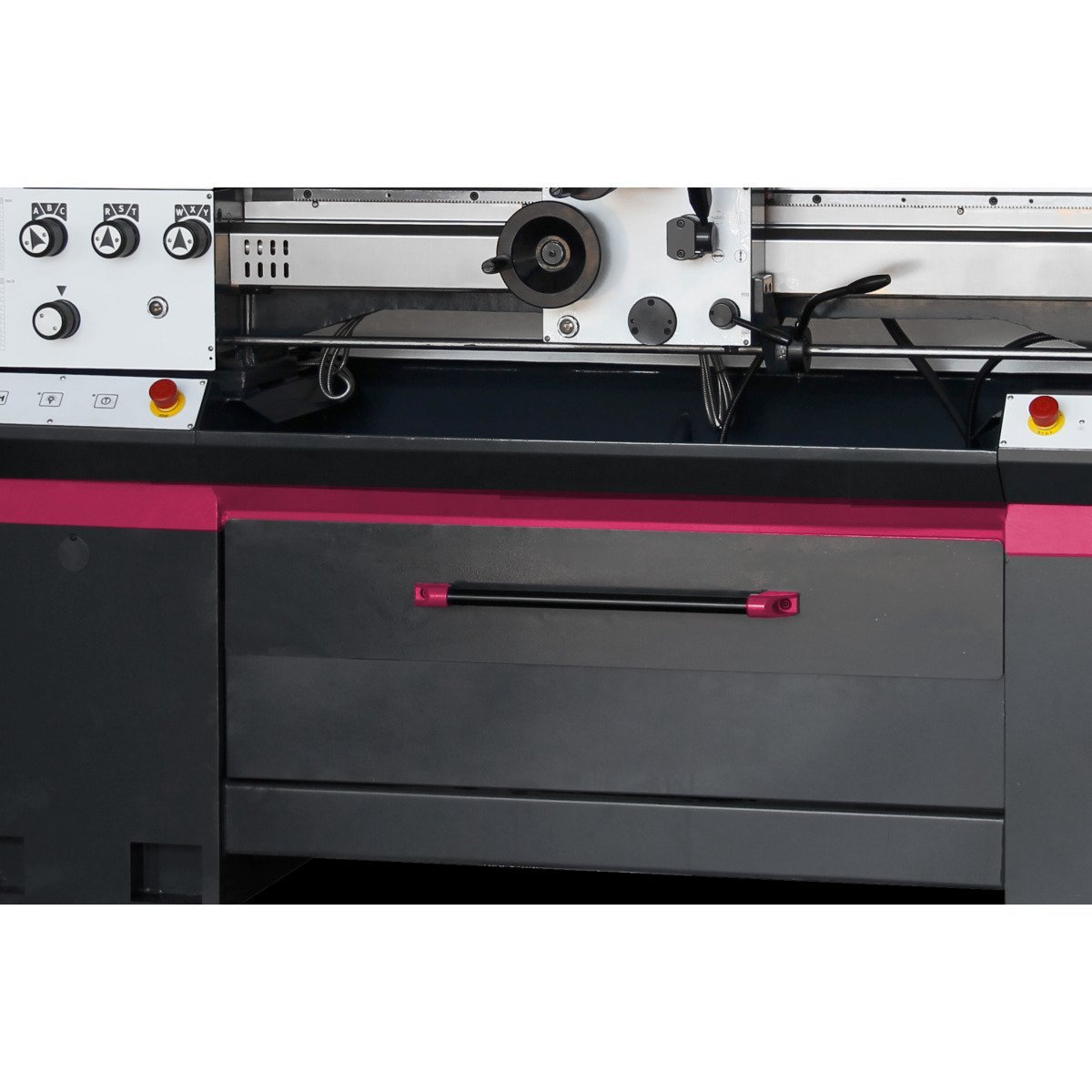

- Maschinenunterbau in stabiler Stahl-Konstruktion
- Not-Halt-Schlagschalter rechts und links
- Abschließbarer Hauptschalter
- Dreibacken-Drehfutter im Lieferumfang
- SWH im Lieferumfang
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 200 mm, Nr. 5
- Schnellwechsel-Stahlhalter 3-E
- Feststehende Lünette 7 - 102 mm
- Mitlaufende Lünette 10 - 60 mm
- Reduzierhülse MK 6 / MK 4
- Feste Zentrierspitze MK 4
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Technische Daten:
- Länge (Produkt) ca.: 1935 mm
- Breite/Tiefe (Produkt) ca.: 780 mm
- Höhe (Produkt) ca.: 1740 mm
- Gewicht (Netto) ca.: 767 kg
- Erläuterung Umlaufdurchmesser über Planschlitten: Bitte beachten Sie, dass bei der Montage von Fremd-Drehfutte
- Spitzenhöhe: 200 mm
- Spitzenweite: 1000 mm
- Umlaufdurchmesser über Maschinenbett: 400 mm
- Umlaufdurchmesser über Planschlitten: 250 mm
- Bettbreite: 203 mm

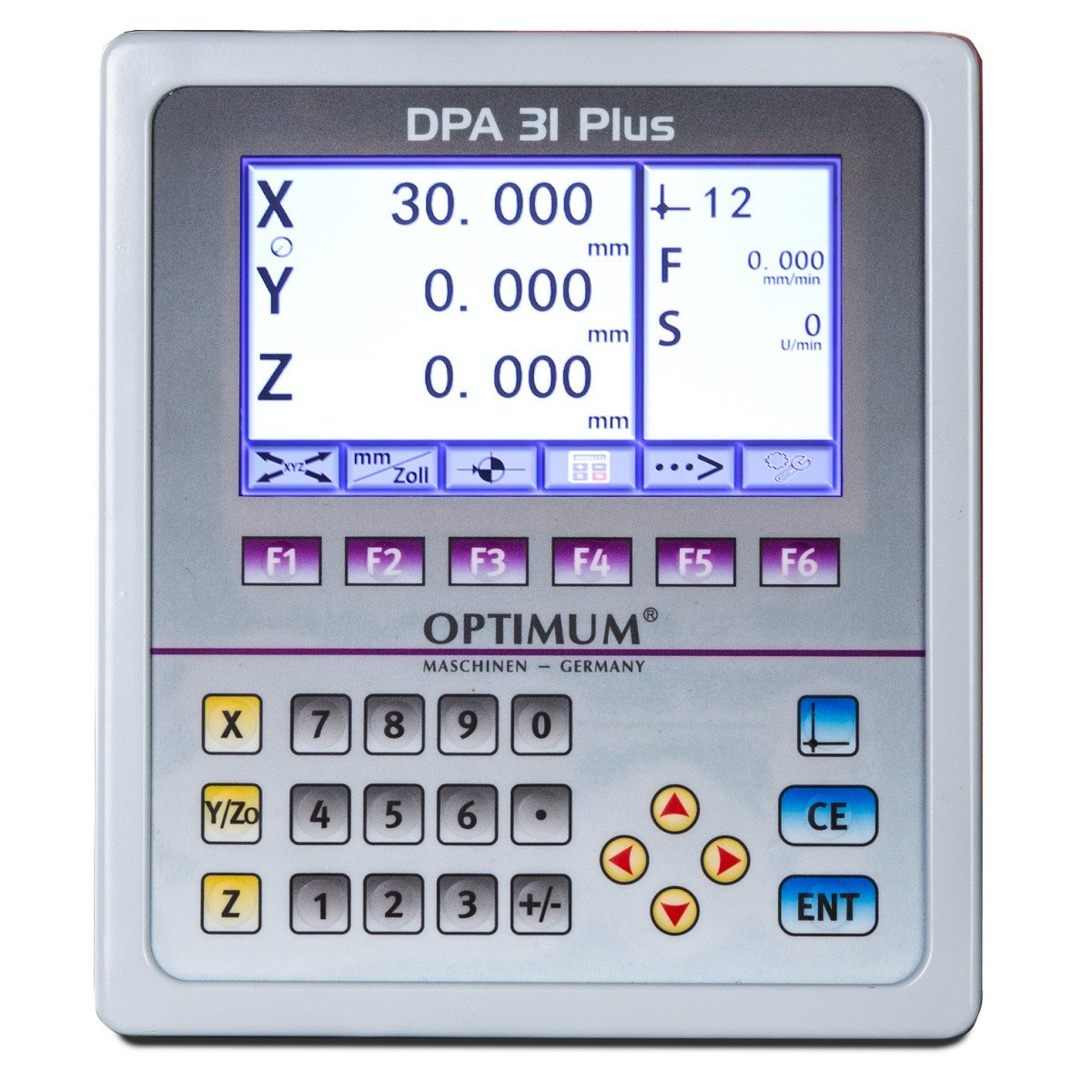

- Digitale Positionsanzeige: DPA 31 Plus
- Anzahl der Drehzahlbereiche: 8
- Drehzahlbereich: 70 – 2000 min¯¹
- Abgabeleistung (Motorleistung): 2,2 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Gesamt Anschlusswert: 3,0 kW
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
- Spindelaufnahme: Camlock DIN ISO 702-2 Nr.5
- Stahlhalter: SWH 3-E
- Spindelbohrung: 52 mm
- Reitstockaufnahme: MK 4
- Reitstock Pinolenhub: 110 mm
- Reitstock Pinolendurchmesser: 50 mm
- Steigung Metrisch: 0,4 – 7 mm/U
- Anzahl der Steigungen Metrisch: 32
- Steigung Zoll: 56 – 4 Gg/1"
- Anzahl der Steigungen Zoll: 31
- Verfahrweg Oberschlitten: 98 mm
- Verfahrweg Planschlitten: 185 mm
- Verfahrweg Bettschlitten: 850 mm
- Vorschubbereich längs: 0,014 – 0,38 mm/U
- Anzahl der Vorschübe längs: 26
- Vorschubbereich plan: 0,052 – 1,392 mm/U
- Anzahl der Vorschübe plan: 32
