Leit- und Zugspindeldrehmaschine Optimum OPTIturn TM 4010V

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 5
• Motorschutzschalter
• Hauptmotor elektrisch gebremst
• Rechts-/Linkslauf am Bettschlitten schaltbar
• Zweikanalige Sicherheitselektronik
• Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
• Perfekt rundlaufende Hauptspindel garantiert hohe Belastbarkeit durch montierte Präzisions-Kegelrollenlager
• Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
• Sicherheitshandräder mit Ausrückfunktion in der X- und Z- Achse
• Alle Zahnräder des Vorschubgetriebes aus Stahl, gehärtet und geschliffen, Wellen auf Nadellagern alle Komponenten werden in einem Ölbad geschmiert
• Einfache Vorschubbedienung

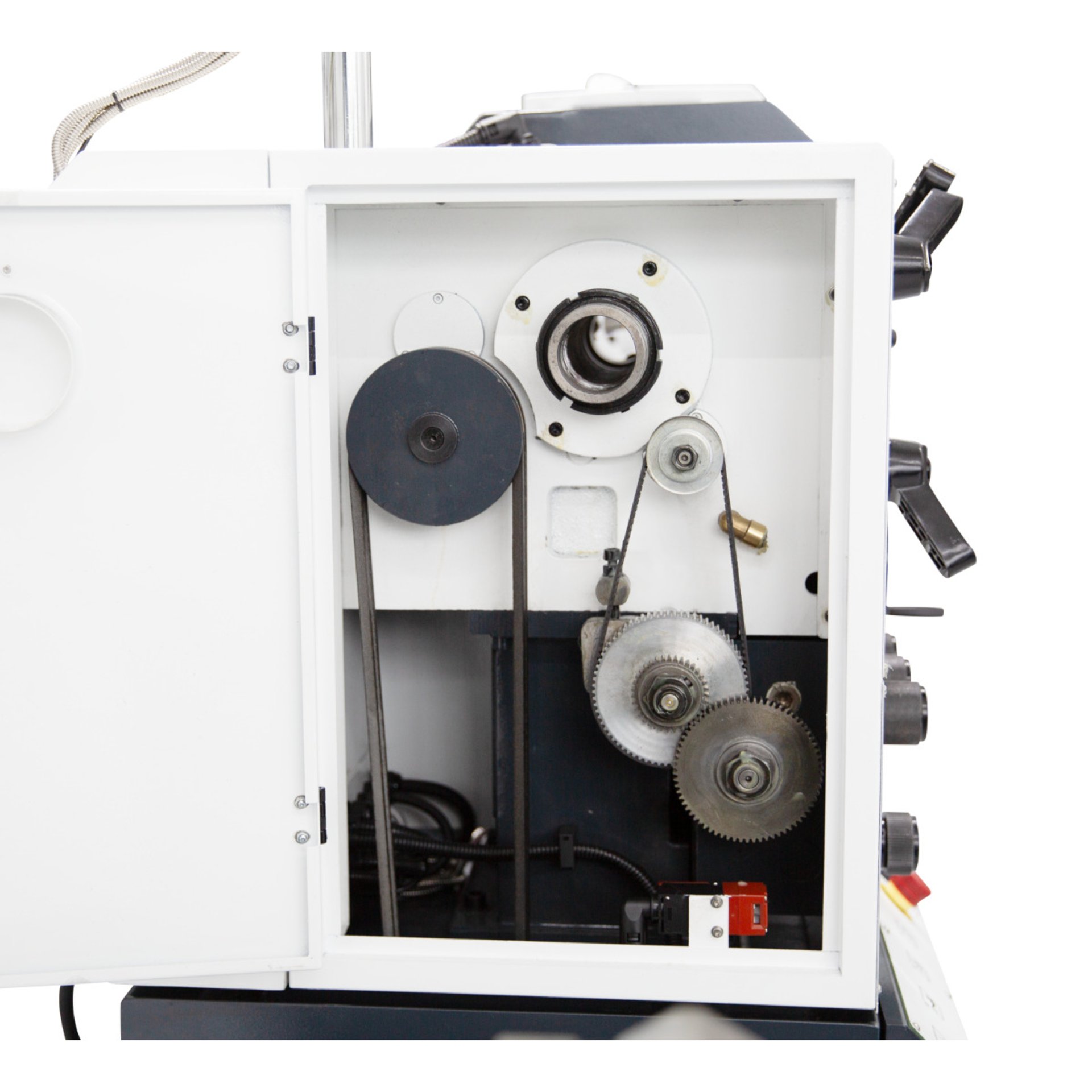

• Eine Wechselradposition

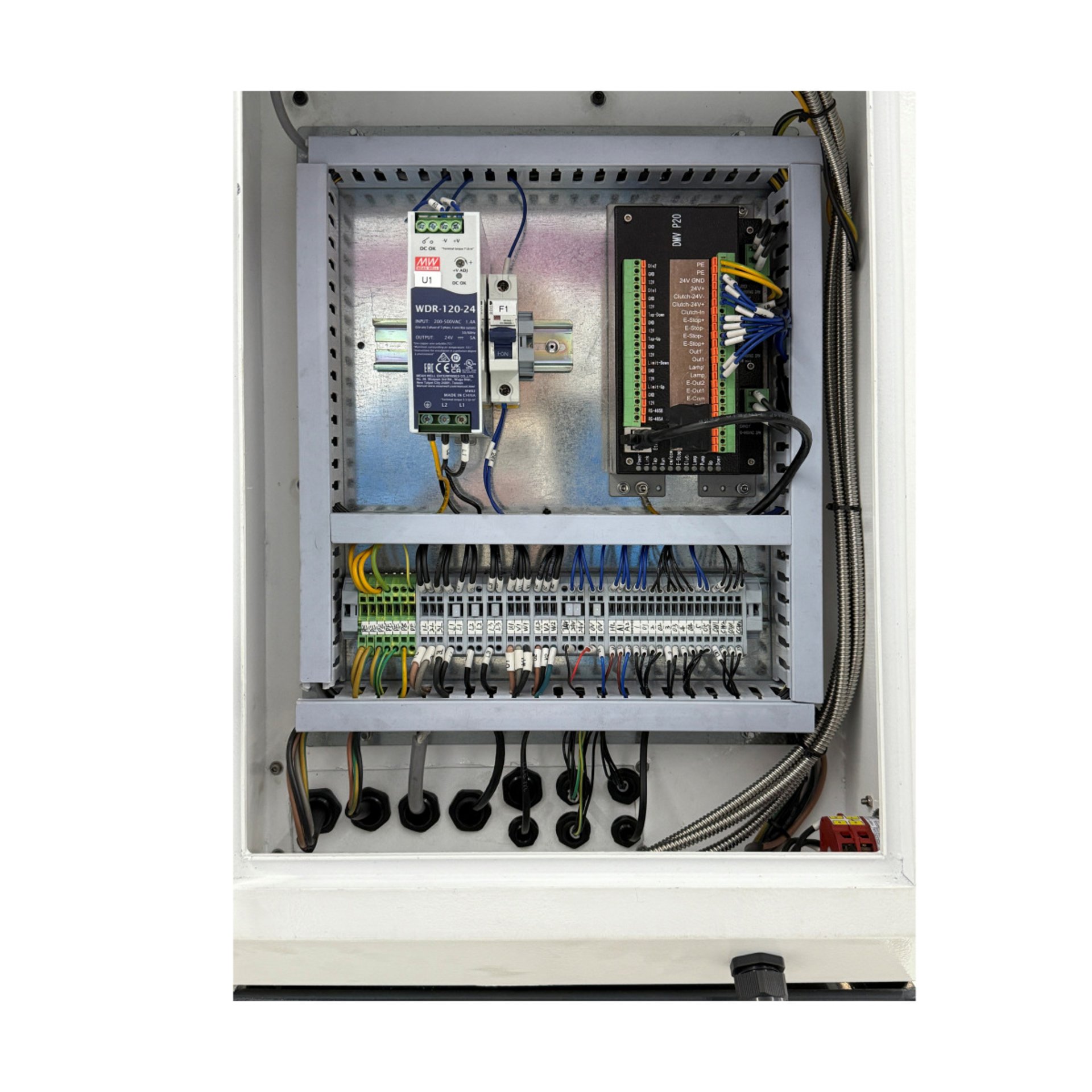

• Schaltschrank mit Optimum Steuerung
• Kühlmittelpumpe mit Kühlmittelbehälter und Füllstandsanzeige. Behälter zum leichten Reinigen herausnehmbar
• LED Maschinenlampe im Maschinengehäuse
• Maschinenunterbau in stabiler Stahl-Konstruktion
• Not-Halt-Schlagschalter rechts und links
• Abschließbarer Hauptschalter
• Dreibacken-Drehfutter im Lieferumfang
• SWH im Lieferumfang

Lieferumfang:

• Dreibacken-Drehfutter Ø 200 mm Camlock Nr. 5
• Feststehende Lünette Ø 7 - Ø 102 mm
• Mitlaufende Lünette Ø 10 - Ø 60 mm
• LED-Maschinenleuchte
• Adapter MK 6-MK 4
• Nicht mitlaufende Zentrierspitze MK4
• Schnellwechsel-Stahlhalter SWH 3-E
• Stahlhalter 20 x 100 Typ D für Vierkantmeißel 18 mm
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug

Technische Daten:

• Länge (Produkt) ca.: 1935 mm
• Breite/Tiefe (Produkt) ca.: 780 mm
• Höhe (Produkt) ca.: 1740 mm
• Gewicht (Netto) ca.: 756 kg
• Spitzenhöhe: 200 mm
• Spitzenweite: 1000 mm
• Umlaufdurchmesser über Maschinenbett: 400 mm
• Umlaufdurchmesser über Planschlitten: 250 mm

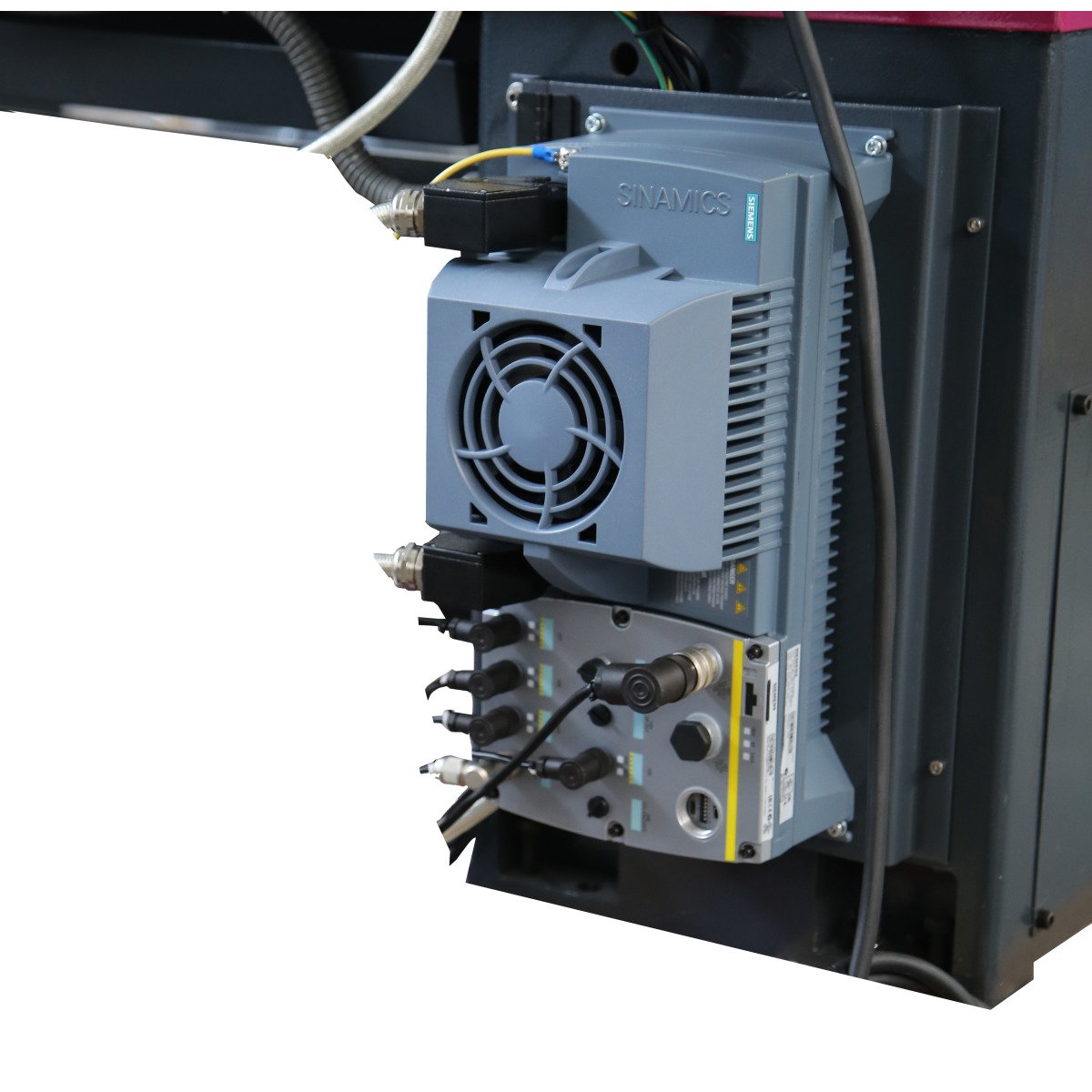

• Steuerung der Drehzahlregelung: elektronisch
• Anzahl der Drehzahlbereiche: 4
• Drehzahlbereich: 40 – 3000 min¯¹
• Abgabeleistung (Motorleistung): 4 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr.5
• Spindelbohrung: 52 mm
• Reitstockaufnahme: MK 4
• Steigung Metrisch: 0.4 - 7 mm/U
• Anzahl der Steigungen Metrisch: 32
• Steigung Zoll: 56 - 4 Gg/1"
• Anzahl der Steigungen Zoll: 31
• Verfahrweg Oberschlitten: 98 mm
• Verfahrweg Planschlitten: 185 mm
• Vorschubbereich längs: 0.014 - 0.38 mm/U
• Anzahl der Vorschübe längs: 26
• Vorschubbereich plan: 0.052 - 1.392 mm/U
• Anzahl der Vorschübe plan: 32
• Art der generierten Daten: Nutzungsdaten
• Format der generierten Daten: Gängige, maschinenlesbare Formate wie z.B. JSON
• Datenmenge: Bis zu 5 MB
• Datengenerierung kontinuierlich in Echtzeit: Ja
• Datenspeicherort: Auf dem Gerät
• Datenzugriff: Über physische Schnittstellen
• Weitere Informationen: In Bedienungsanleitung oder unter info@stuermer-maschinen.de
