Leit- und Zugspindeldrehmaschine Optimum OPTIturn TX 5216 - DPA 32-3

• Maschinenbett aus stark verripptem Guss
• Einteiliger Maschinenunterbau aus Stahl
• Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
• Präzise gearbeiteter Schlitten
• Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
• Bettführungen gehärtet und präzisionsgeschliffen

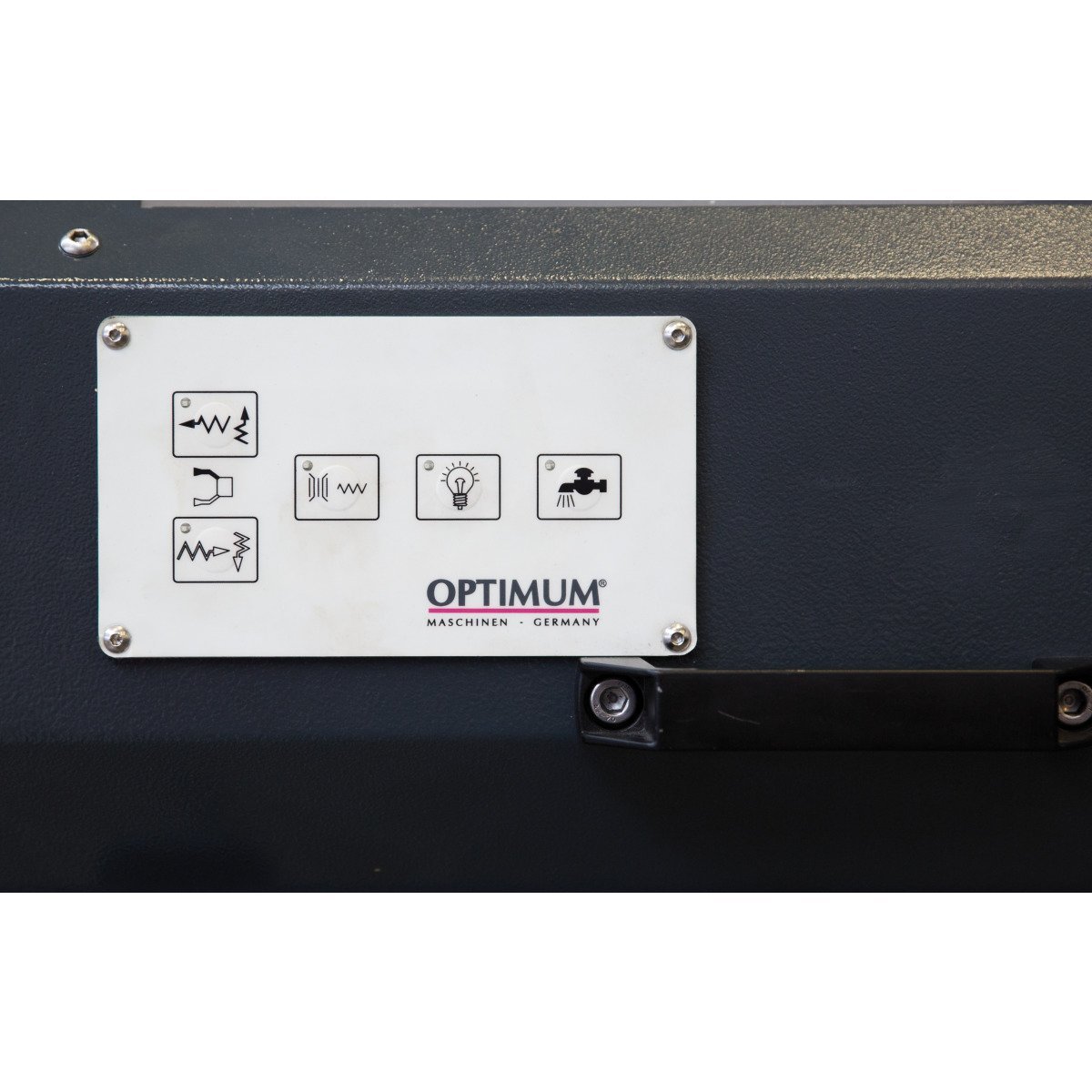

• Alle elektronischen Bedienelemente zentral zu erreichen
• Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
• Handräder entkoppelt und geprüft nach EN 23125

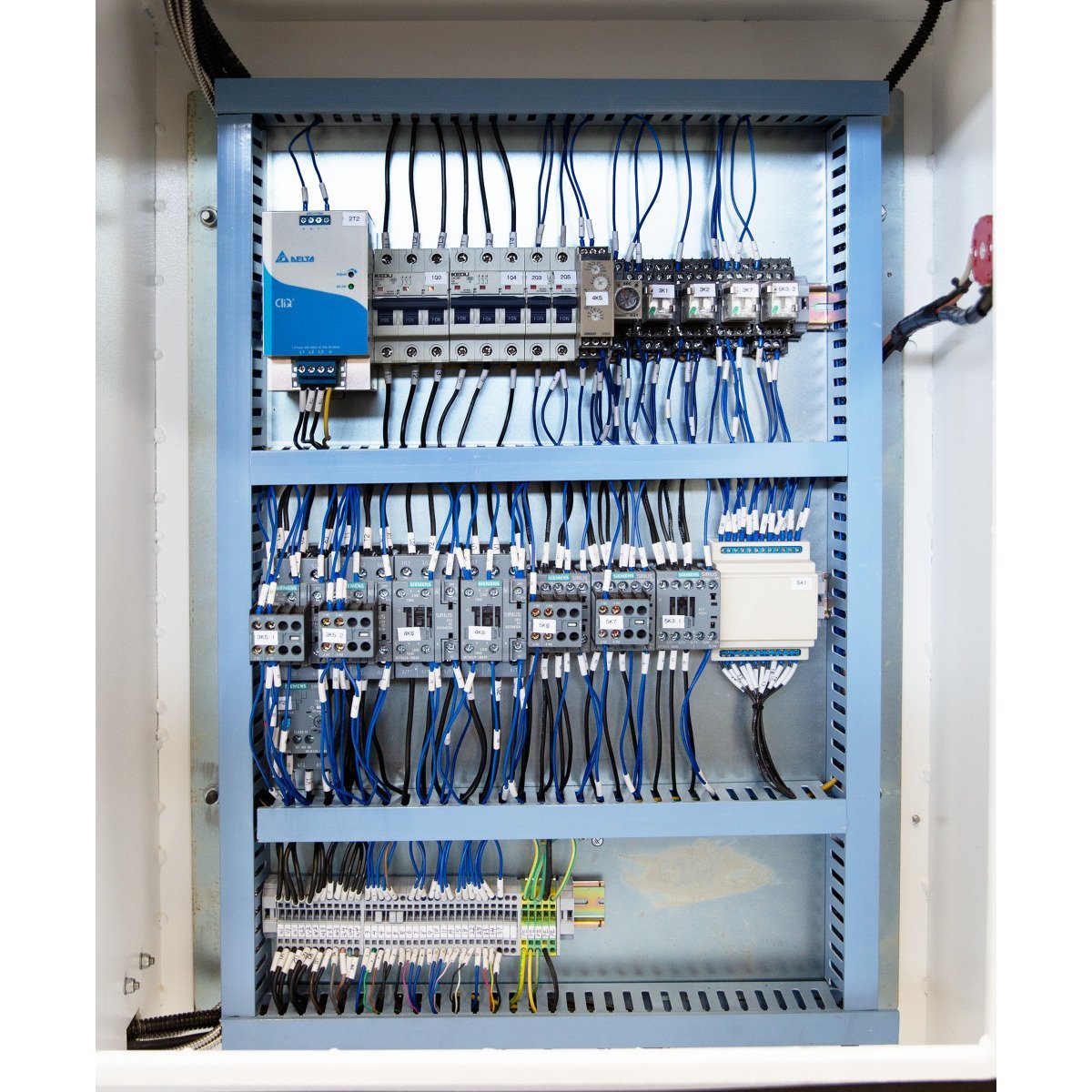

• Zweikanalige Sicherheitselektronik
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Komplette Leit- und Zugspindelabdeckung
• Komplette Ausleuchtung des Arbeitsraumes
• Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
• Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
• Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
• Servicefreundliche herausnehmbare Rückwand
• Keine Wechselräder nötig
• Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
• Elektronisch gebremster Motor
• Elektronische Vorschubabschaltung der Z-Achse
• Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
• Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• Dreibacken-Drehfutter im Standard Lieferumfang
• Große Spindelborung

Lieferumfang:

• Dreibacken-Drehfutter
• Reduzierhülse MK 7/MK 5
• Feste Zentrierspitze MK 5 lang
• Feste Zentrierspitze MK 5 kurz

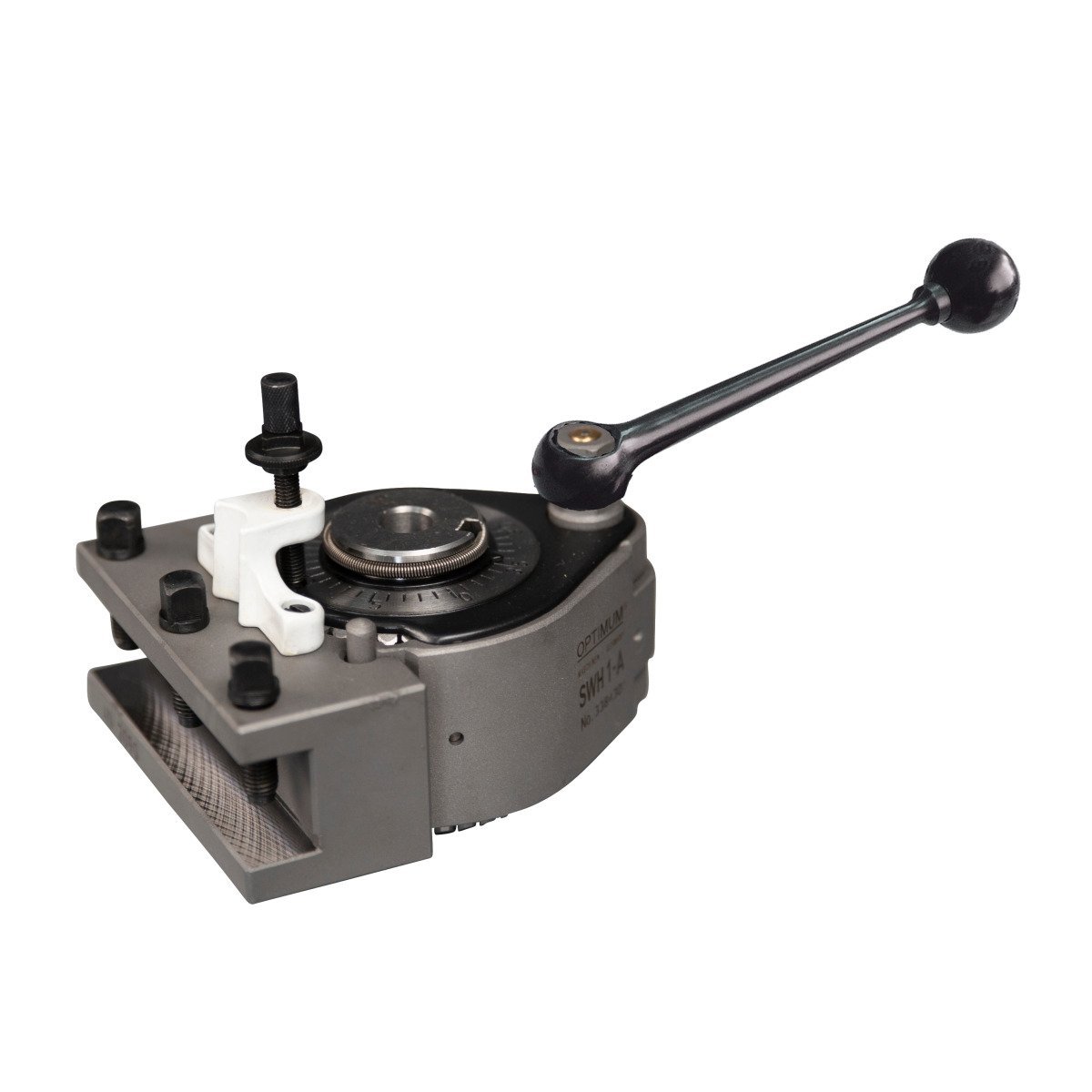

• Schnellwechsel-Stahlhalter SWH 7-C (TX 5216)
• Schnellwechsel-Stahlhalter SWH 7-C (TX 6222)
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel
• Bedienwerkzeug

Technische Daten:

• Länge (Produkt) ca.: 3016 mm
• Breite/Tiefe (Produkt) ca.: 1270 mm
• Höhe (Produkt) ca.: 2217 mm
• Gewicht (Netto) ca.: 2470 kg
• Spitzenhöhe: 260 mm
• Spitzenweite: 1600 mm
• Umlaufdurchmesser über Maschinenbett: 520 mm
• Umlaufdurchmesser über Planschlitten: 324 mm
• Drehlänge in der Bettbrücke: 780 mm
• Bettbreite: 350 mm

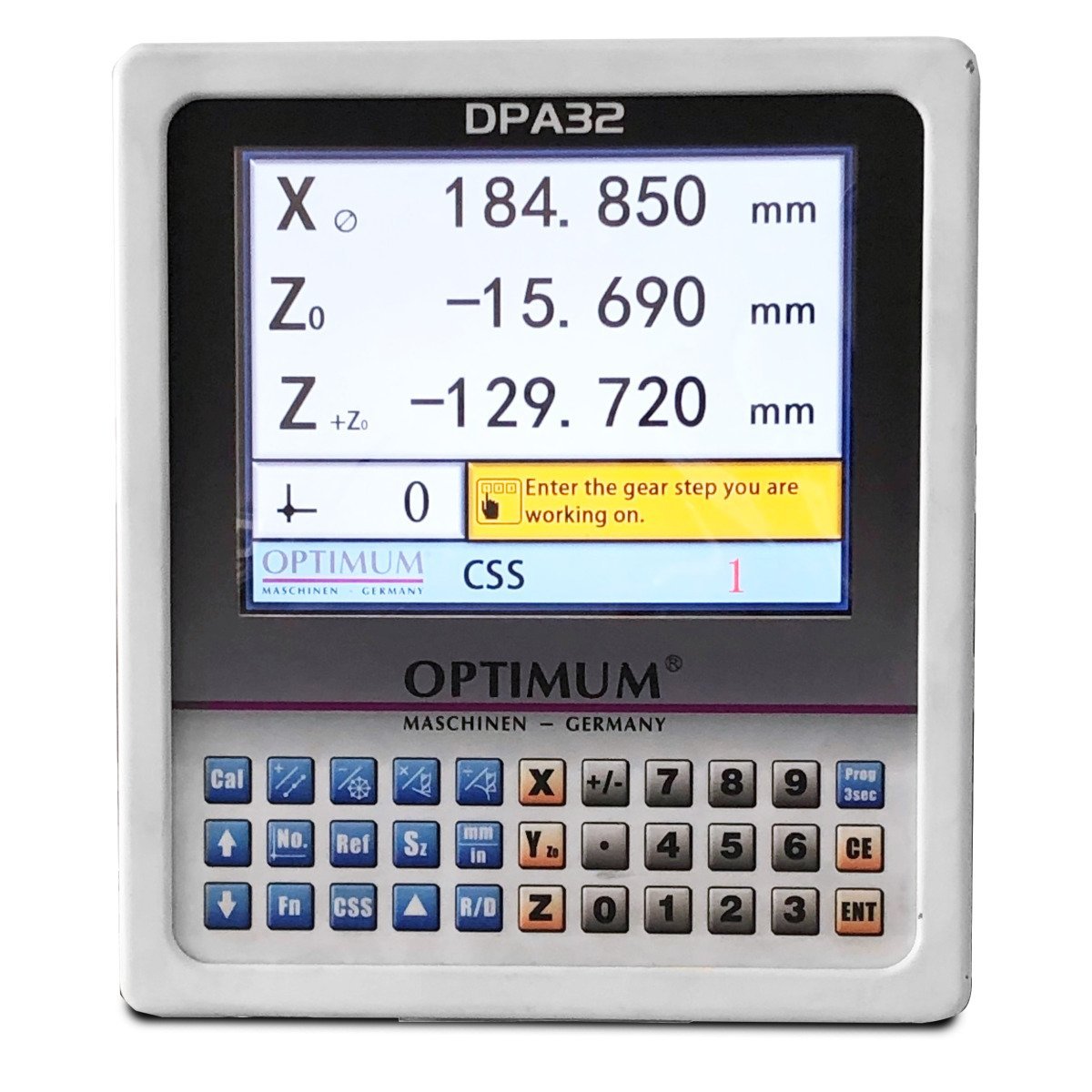

• Digitale Positionsanzeige: DPA 32
• Anzahl der Drehzahlbereiche: 12
• Drehzahlbereich: 30 – 1500 min¯¹
• Abgabeleistung (Motorleistung): 5,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Gesamt Anschlusswert: 6,1 kW
• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8
• Spindelbohrung: 80 mm
• Spindelkonus: MK7
• Reitstockaufnahme: MK5
• Reitstock Pinolenhub: 180 mm
• Reitstock Pinolendurchmesser: 72 mm
• Steigung Metrisch: 0,5 – 15 mm/U
• Anzahl der Steigungen Metrisch: 55
• Steigung Zoll: 60 – 2 Gg/1"
• Anzahl der Steigungen Zoll: 55
• Steigung Diametral Pitch: 120 – 4 Gg/π
• Anzahl der Steigungen Diametral Pitch: 55
• Steigung Modulgewinde: 0,25 – 7,5 mm x π
• Anzahl der Steigungen Modulgewinde: 55
• Verfahrweg Oberschlitten: 170 mm
• Verfahrweg Planschlitten: 350 mm
• Verfahrweg Bettschlitten: 1400 mm
• Vorschubbereich längs: 0,05 – 1,5 mm/U
• Anzahl der Vorschübe längs: 55
• Vorschubbereich plan: 0,025 – 0,75 mm/U
• Anzahl der Vorschübe plan: 55
