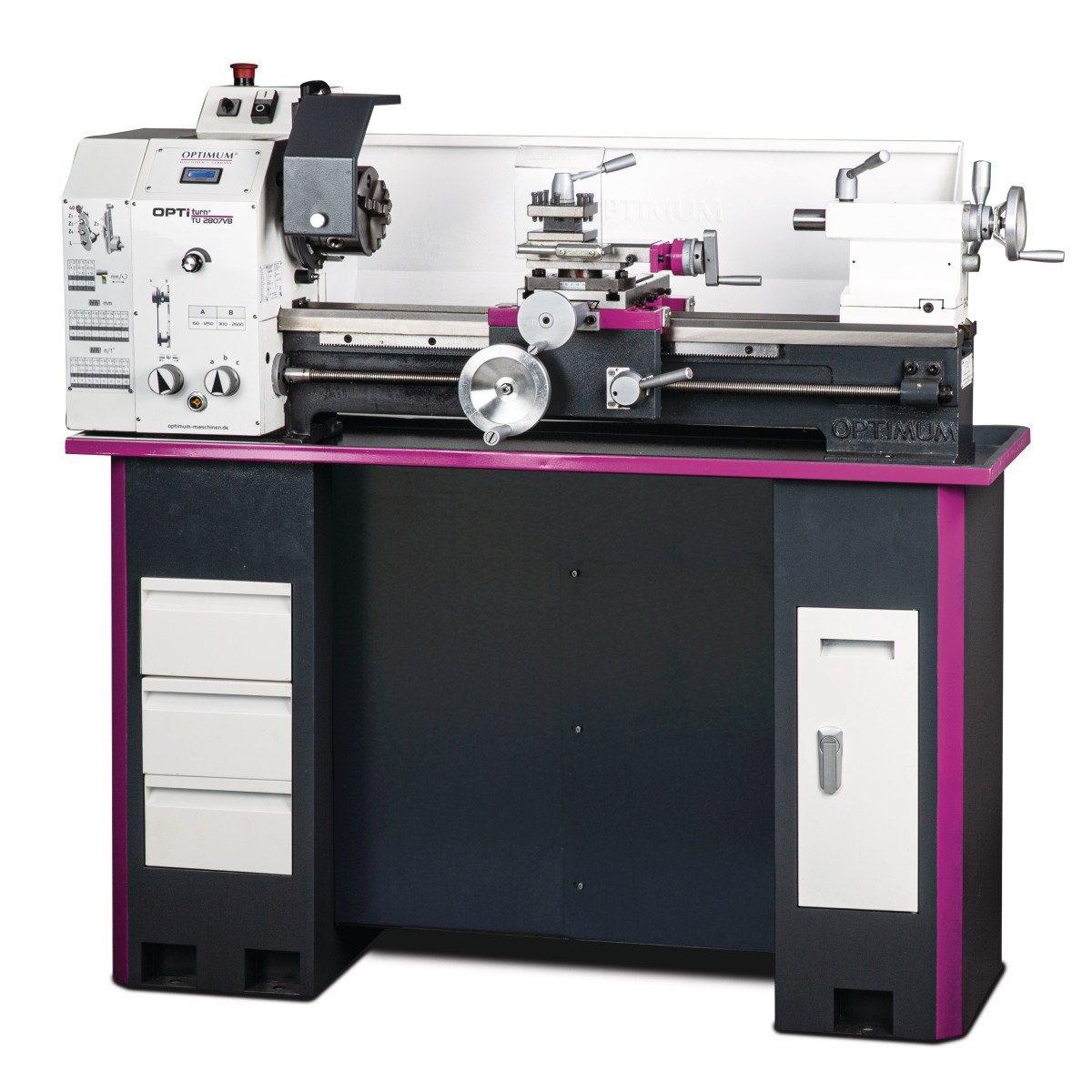

Leitspindeldrehmaschine Optimum OPTIturn 2807VB
Artikelnummer:
ST3427010
EAN:
4030635044700
Herstellernummer:
3427010
Vergleichen
mit Vorschubgetriebe und elektronisch regelbarer Drehzahl für den anspruchsvollen Anwender
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Automatischer Längs- / Leitspindelantrieb
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Rollgewalzte Trapezspindeln
- Spanschutz am Oberschlitten
- Oberschlitten auf Planschlitten verschiebbar

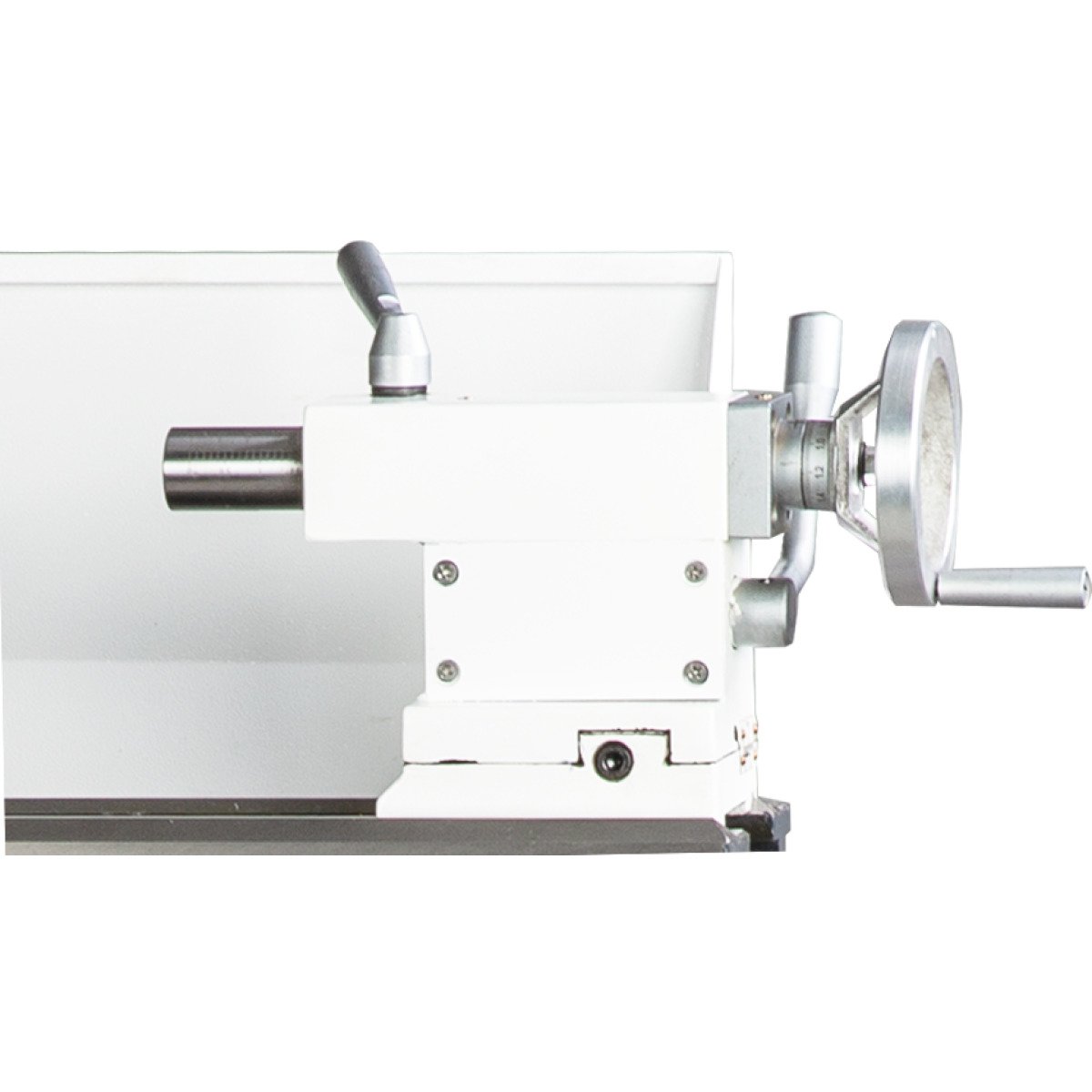

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Leitspindel in zwei Sinterlagern gelagert
- Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Drucklager
- Dreibacken-Drehfutter im Standardlieferumfang

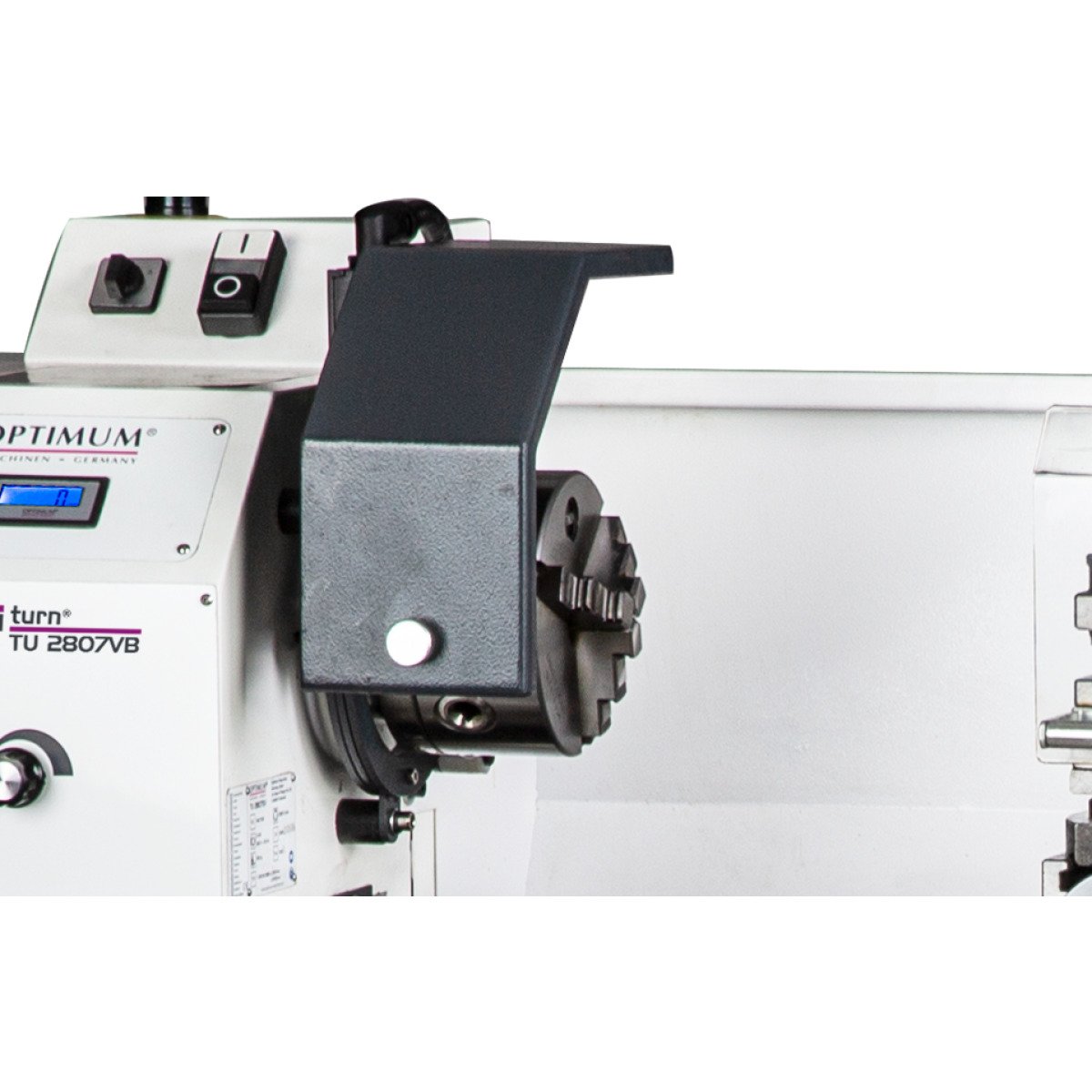

- Not-Halt-Schlagschalter
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
- Drehzahlwechsel leicht einstellbar über Potentiometer

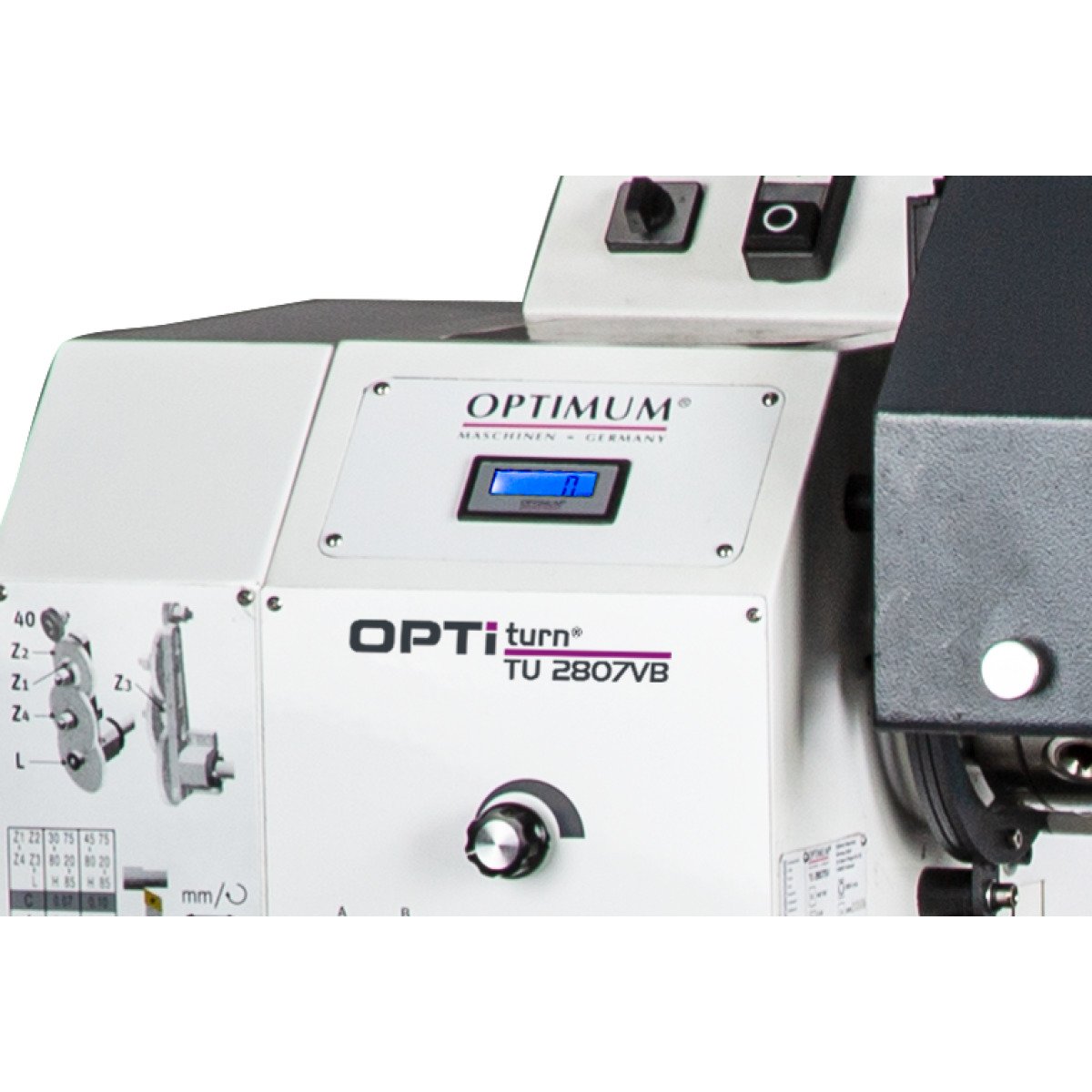

- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- Feste Zentrierspitze MK 2 und MK 4
- Vierfach-Stahlhalter 12 mm
- HSS Drehmeißel
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Technische Daten:
- Länge (Produkt) ca.: 1370 mm
- Breite/Tiefe (Produkt) ca.: 660 mm
- Höhe (Produkt) ca.: 440 mm
- Gewicht (Netto) ca.: 188 kg
- Spitzenhöhe: 140 mm
- Spitzenweite: 700 mm
- Umlaufdurchmesser über Maschinenbett: 266 mm
- Umlaufdurchmesser über Planschlitten: 170 mm
- Bettbreite: 180 mm
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Anzahl der Drehzahlbereiche: 2
- Drehzahlbereich: 150 – 2500 min¯¹
- Abgabeleistung (Motorleistung): 1,1 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
- Spindelaufnahme: Kurzkegel
- Spindelbohrung: 26 mm
- Stahlhalter Aufnahmehöhe max.: 12 mm
- Spindelkonus: MK 4
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 85 mm
- Reitstock Pinolendurchmesser: 30 mm
- Steigung Metrisch: 0,2 – 3,5 mm/U
- Anzahl der Steigungen Metrisch: 18
- Steigung Zoll: 56 – 8 Gg/1"
- Anzahl der Steigungen Zoll: 21
- Verfahrweg Oberschlitten: 60 mm
- Verfahrweg Planschlitten: 160 mm
- Verfahrweg Bettschlitten: 580 mm
- Vorschubbereich längs: 0,07 – 0,4 mm/U
- Anzahl der Vorschübe längs: 6
