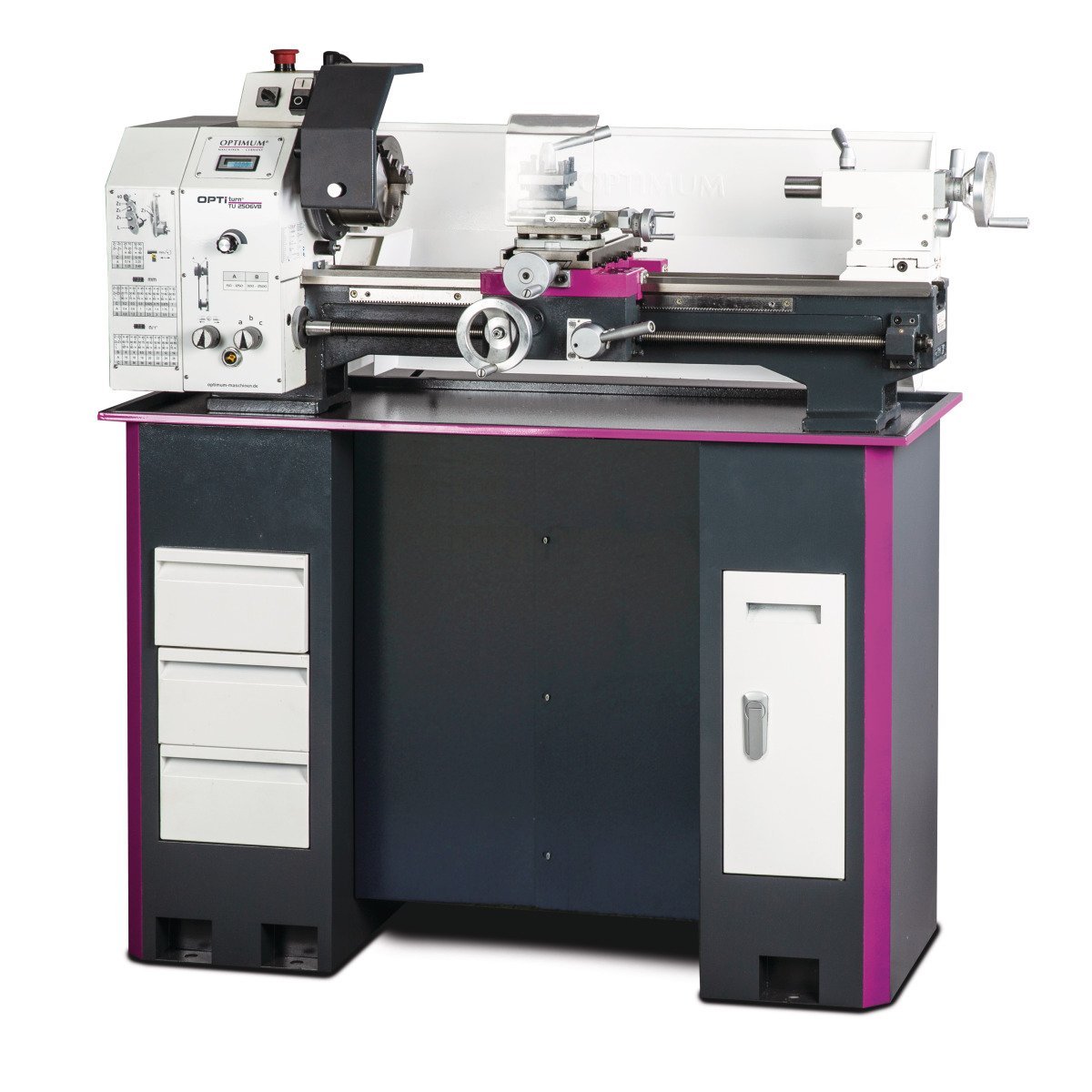

Leitspindeldrehmaschine Optimum OPTIturn TU 2506VB
Artikelnummer:
ST3425010
EAN:
4030635044694
Herstellernummer:
3425010
Vergleichen
Leitspindeldrehmaschinen mit Vorschubgetriebe und elektronisch regelbarer Drehzahl für den anspruchsvollen Anwender
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,009 mm
- Rundlaufgenauigkeit am Drehfutter ≤ 0,04 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Rollgewalzte Trapezspindeln
- Drucklager
- Kegelrollenlager in P5 Qualität
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Oberschlitten auf Planschlitten verschiebbar
- Spanschutz am Oberschlitten
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
- Not-Halt-Schlagschalter
- Vierfach-Stahlhalter
- Dreibacken-Drehfutter im Standardlieferumfang
- Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann

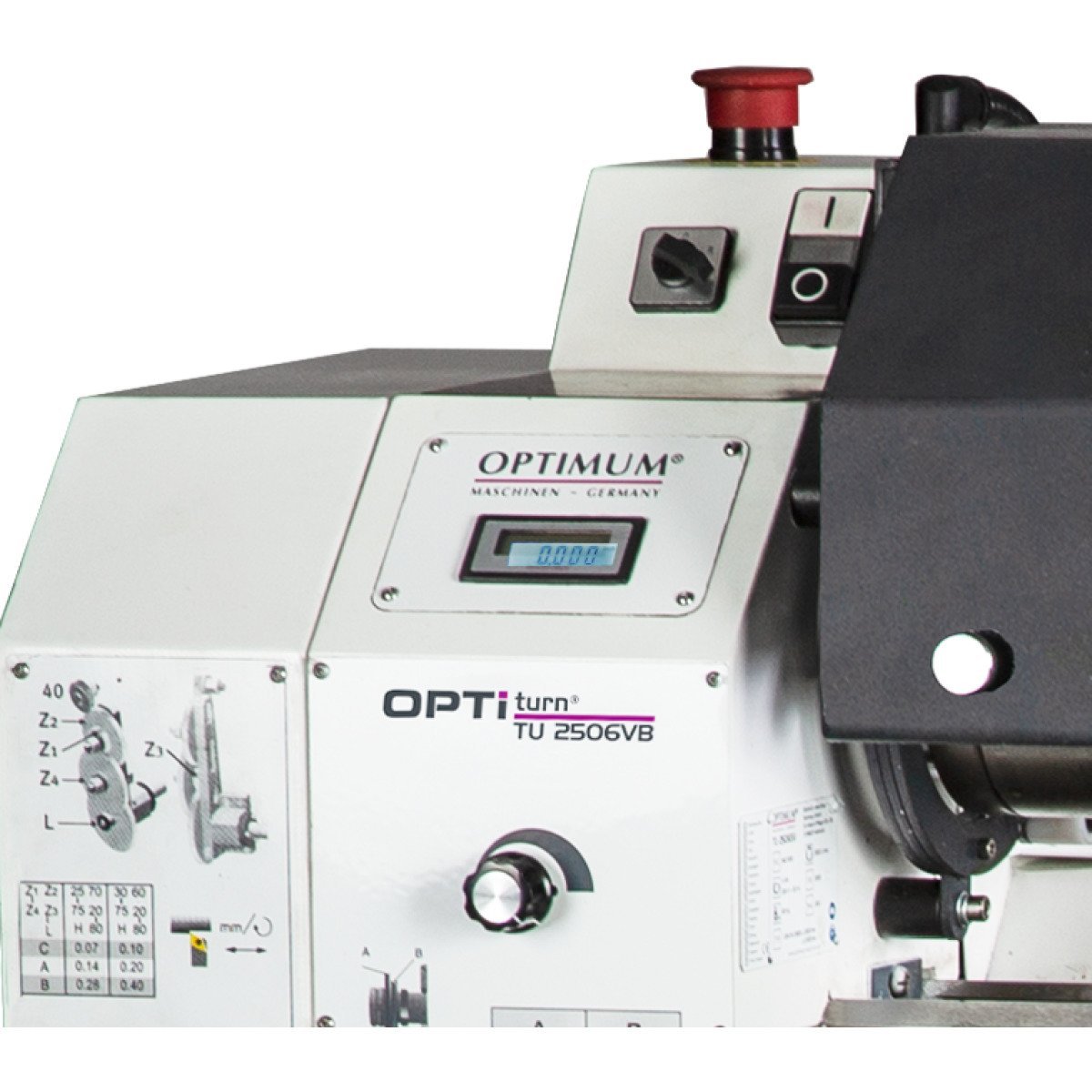

- TU 2506VB: Drehzahlwechsel leicht einstellbar über Potentiometer, digitale Drehzahlanzeige
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- Nicht mitlaufende Zentrierspitzen MK2 und MK4
- Vierfach-Stahlhalter 12 mm
- HSS Drehmeißel
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Technische Daten:
- Länge (Produkt) ca.: 1250 mm
- Breite/Tiefe (Produkt) ca.: 650 mm
- Höhe (Produkt) ca.: 420 mm
- Gewicht (Netto) ca.: 132 kg
- Spitzenhöhe: 125 mm
- Spitzenweite: 550 mm
- Umlaufdurchmesser über Maschinenbett: 246 mm
- Umlaufdurchmesser über Planschlitten: 149 mm
- Bettbreite: 134 mm
- Steuerung der Drehzahlregelung: elektronisch regelbar
- Anzahl der Drehzahlbereiche: 2 Stufen
- Drehzahlbereich: 150 – 2500 min¯¹
- Abgabeleistung (Motorleistung): 1,1 kW
- Anschlussspannung: 230 V
- Netzfrequenz: 50 Hz
- Spindelaufnahme: Kurzkegel
- Spindelbohrung: 26 mm
- Stahlhalter Aufnahmehöhe max.: 12 mm
- Spindelkonus: MK 4
- Reitstockaufnahme: MK 2
- Reitstock Pinolenhub: 65 mm
- Reitstock Pinolendurchmesser: 30 mm
- Steigung Metrisch: 0.2 - 4 mm/U
- Anzahl der Steigungen Metrisch: 21
- Steigung Zoll: 56 - 8 Gg/1"
- Anzahl der Steigungen Zoll: 21
- Verfahrweg Oberschlitten: 70 mm
- Verfahrweg Planschlitten: 110 mm
- Verfahrweg Bettschlitten: 550 mm
- Vorschubbereich längs: 0.07 - 0.4 mm/U
- Anzahl der Vorschübe längs: 6
