Optische Messmaschine One Shot inkl. M3 Touchscreen-PC QCM320
Artikelnummer:
3499231
Herstellernummer:
630-36
Vergleichen
sekundenschnelle Messergebnisse durch "One-Shot"-Teilevermessung (One-Shot: Erfassung der kompletten Teilegeometrie durch sekundenschnelle Live-Bild-Aufnahme und gleichzeitige Auswertung der Elemente und Verknüpfungen), Software M3 ist eine Multi-Touch-Anwendung mit intuitiver Bedienoberfläche, solides Metallgehäuse, Messtisch mit Höhenverstellung, telezentrisches Festobjektiv, USB 3.0 Kamera 5,0, LED-Ringlicht, telezentrisches LED-Durchlicht

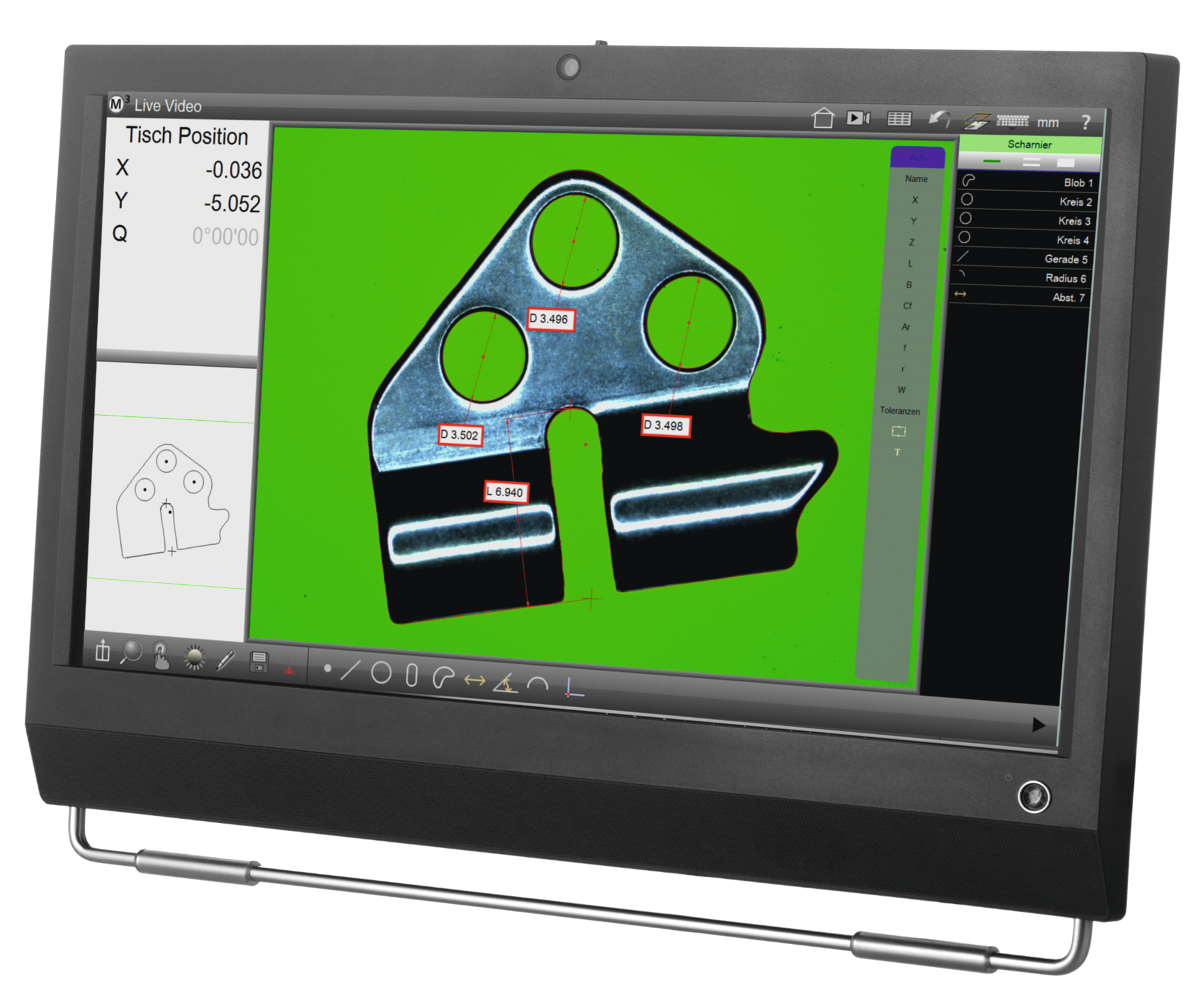

Funktionen: grafische Darstellung der gemessenen Elemente mit Exportfunktion in CAD-Systeme, Drag-and-Drop-Bemaßung in der Teileansicht sowie im Live-Bild, umfangreiche Protokolliermöglichkeiten durch verschiedene Vorlagen (csv, Europa, Toleranz), einfache Toleranzeingabe durch Gruppentoleranzen (Toleranzprüfung nach DIN ISO), optische Ausgabe der Ergebnisse Gut/Schlecht mit Tendenzanzeige, Einzelelementansicht mit grafischer Darstellung der Messpunkte, Ausgabe verschiedener Berechnungsmethoden (Gauß, Pferch-/Hüllkreis, MMK), einfache Messpunkterfassung durch Antippen des Elements im Live-Bild, automatische Teileprogrammerkennung, Speicherung der Grafik und des Live-Bildes mit Messergebnissen
Optional: dxf-Modul zum Vergleich der Messung gegenüber CAD-Zeichnung
Fertigungsmöglichkeit auch nach kundenspezifischen Anforderungen möglich!
Fehlergrenze:
4 + L / 50 (L in mm)
Funktionen: grafische Darstellung der gemessenen Elemente mit Exportfunktion in CAD-Systeme, Drag-and-Drop-Bemaßung in der Teileansicht sowie im Live-Bild, umfangreiche Protokolliermöglichkeiten durch verschiedene Vorlagen (csv, Europa, Toleranz), einfache Toleranzeingabe durch Gruppentoleranzen (Toleranzprüfung nach DIN ISO), optische Ausgabe der Ergebnisse Gut/Schlecht mit Tendenzanzeige, Einzelelementansicht mit grafischer Darstellung der Messpunkte, Ausgabe verschiedener Berechnungsmethoden (Gauß, Pferch-/Hüllkreis, MMK), einfache Messpunkterfassung durch Antippen des Elements im Live-Bild, automatische Teileprogrammerkennung, Speicherung der Grafik und des Live-Bildes mit Messergebnissen
Optional: dxf-Modul zum Vergleich der Messung gegenüber CAD-Zeichnung
Fertigungsmöglichkeit auch nach kundenspezifischen Anforderungen möglich!
Fehlergrenze:
4 + L / 50 (L in mm)
| Auflicht: | LED Ringlicht |
|---|---|
| Durchlicht: | LED Telezentrisch |
| Einsatz: | Kunststoffteile, Stanzteile, mechanische Teile, medizintechnische Teile, Elektronikteile, usw. |
| Kamerasystem: | 5 MP USB 3.0 |
| Verstellbereich (mm): | 30 |
Ausführungen

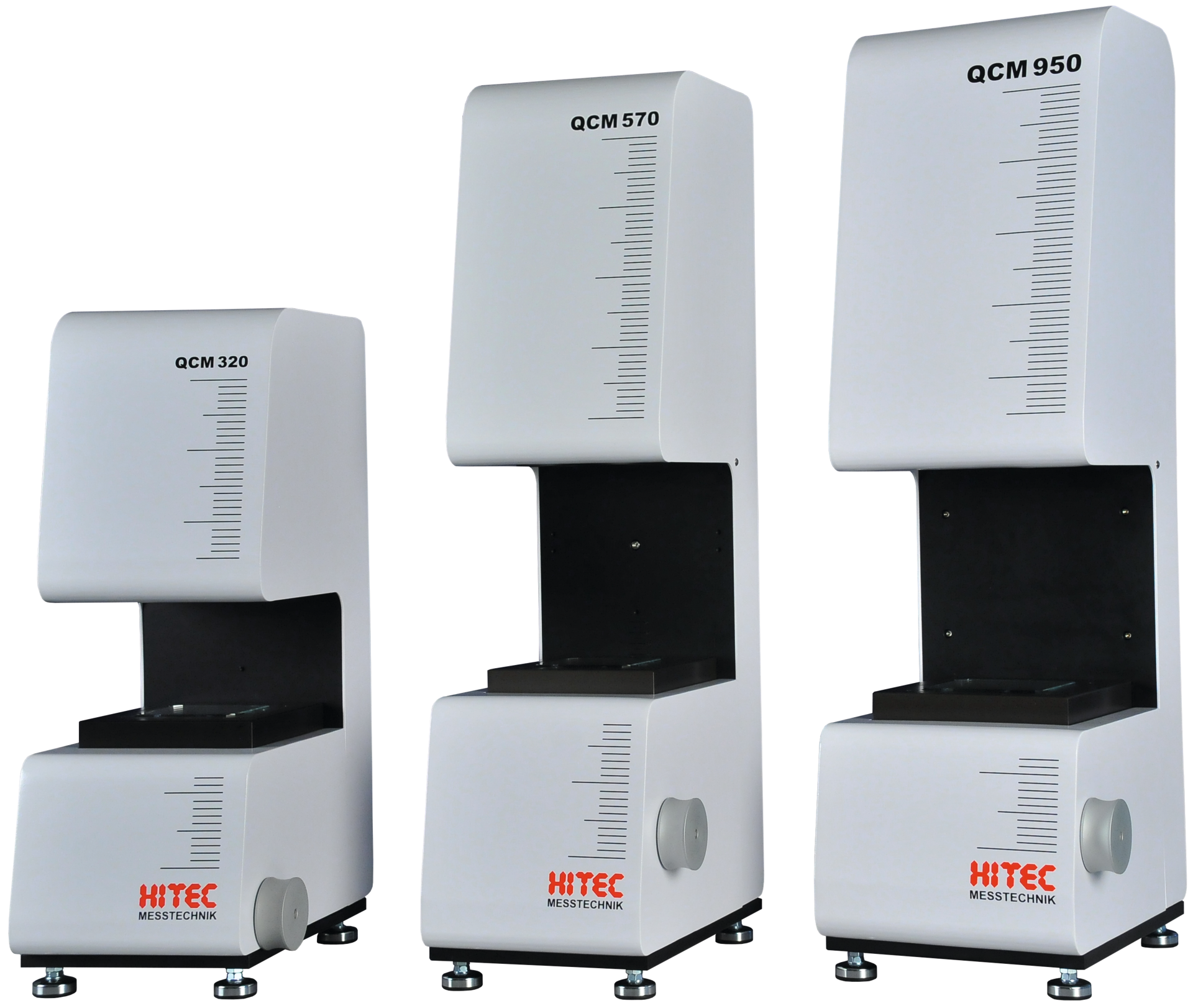

| Position | Code | Typ | Messbereich | 1_Breite B (mm) | L (mm) | 1_Höhe H (mm) | Anzahl | VE | Preis/VE | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
|
3499231 | QCM 320 | 32 x 24 mm | 230 | 330 | 580 | 1 Stück |
25.107,81 €
|
|||
| 3 |
|
3499233 | QCM 950 | 95 x 72 mm | 250 | 340 | 820 | 1 Stück |
35.698,81 €
|
|||
| 2 |
|
3499232 | QCM 570 | 57 x 42 mm | 240 | 330 | 720 | 1 Stück |
32.247,81 €
|
