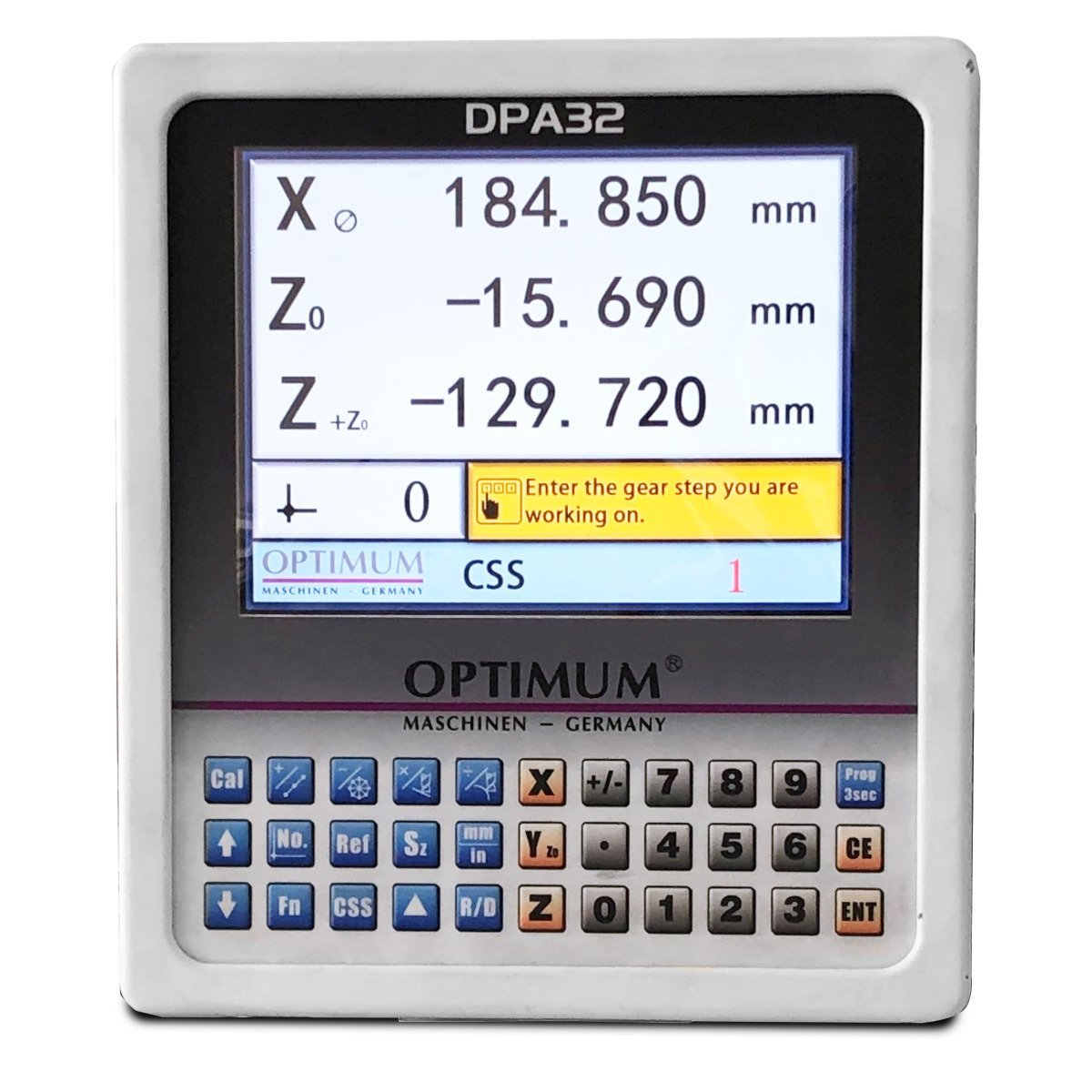

Präzisions-Leit- und Zugspindeldrehmaschine Optimum OPTIturn TX 6222 - DPA 32

• Maschinenbett aus stark verripptem Guss
• Einteiliger Maschinenunterbau aus Stahl
• Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
• Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
• Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
• Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
• Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
• Servicefreundliche herausnehmbare Rückwand
• Energiekette für schonende Leitungs- und Schlauchführung
• Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierte Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
• Entkoppelte Handräder geprüft nach EN 23125
• Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
• Keine Wechselräder nötig
• Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
• Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
• Bettführungen gehärtet und präzisionsgeschliffen
• Elektronisch gebremster Motor
• Elektronische Vorschubabschaltung der Z-Achse
• Alle elektronischen Bedienelemente zentral zu erreichen
• Komplette Ausleuchtung des Arbeitsraumes
• Externer Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider
• Komplette Leit- und Zugspindelabdeckung
• Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
• Dreibacken-Drehfutter im Standardlieferumfang
• Schnellwechsel-Stahlhalter SWH 7-C
• 1 Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm

TX 5216

• Große Spindelbohrung Ø 80 mm

TX 6222:

• Große Spindelbohrung Ø 105 mm

Lieferumfang:

• Bedienwerkzeug
• Maschinenerstbefüllung mit Qualitätsöl
• Dreibacken-Drehfutter Ø 315 mm Camlock Nr. 8
• Zwei nicht mitlaufende Zentrierspitzen MK5 (kurz/lang)
• Schnellwechselhalter SWH 7-C
• Stahlhalter für Vierkantmeißel 32 x 130 Typ D
• Adapter Ø 113 mm-MK5

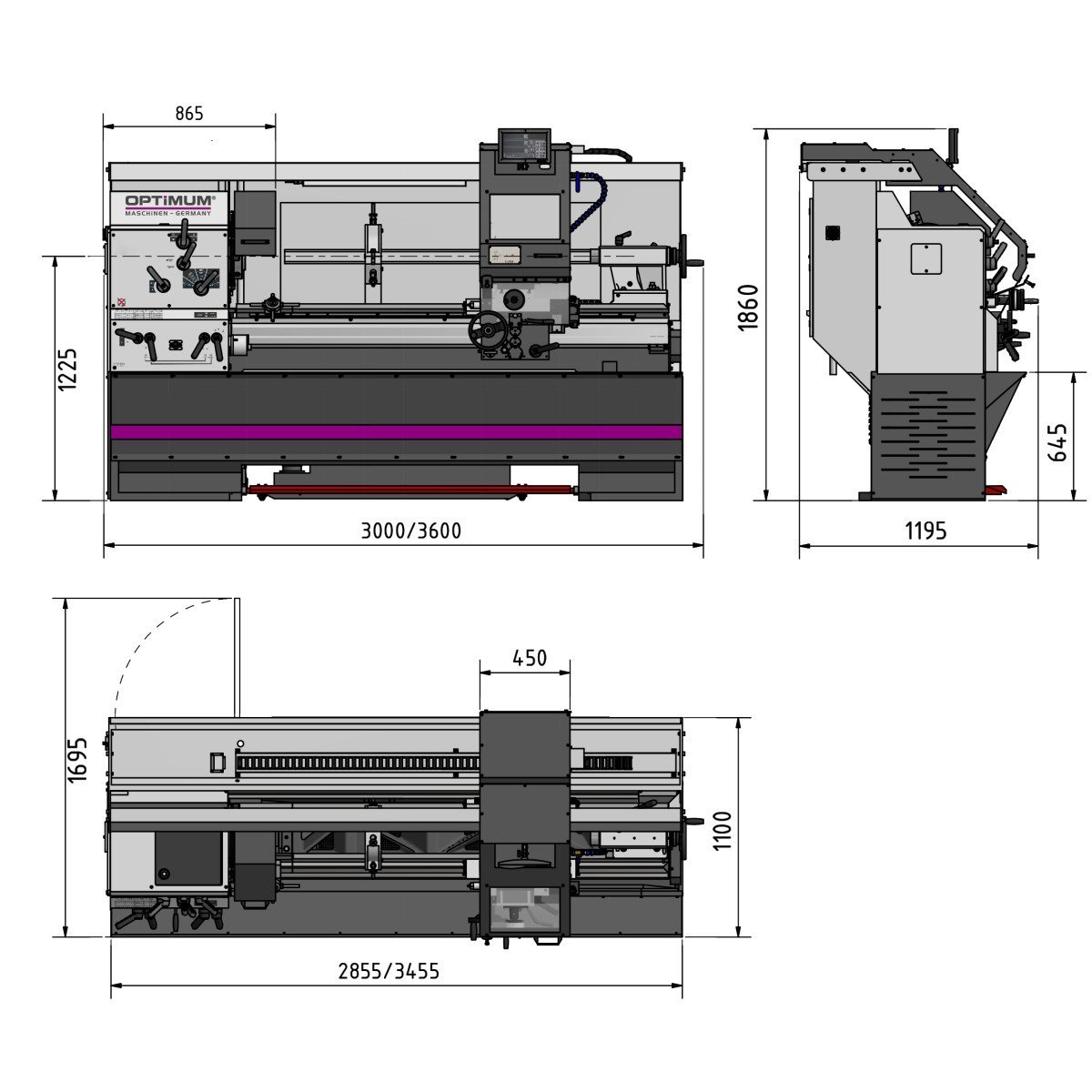

Technische Daten:

• Länge (Produkt) ca.: 3550 mm
• Breite/Tiefe (Produkt) ca.: 1200 mm
• Höhe (Produkt) ca.: 1830 mm
• Gewicht (Netto) ca.: 2800 kg
• Spitzenhöhe: 310 mm
• Spitzenweite: 2200 mm
• Umlaufdurchmesser über Maschinenbett: 620 mm
• Umlaufdurchmesser über Planschlitten: 424 mm
• Drehlänge in der Bettbrücke: 880 mm
• Bettbreite: 350 mm
• Anzahl der Drehzahlbereiche: 12
• Drehzahlbereich: 40 – 1650 min¯¹
• Abgabeleistung (Motorleistung): 7,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Gesamt Anschlusswert: 8,5 kW
• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 W
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8
• Spindelbohrung: 105 mm
• Spindelkonus: Ø 113 (Kegel 1:20) mm
• Reitstockaufnahme: MK5
• Reitstock Pinolenhub: 180 mm
• Reitstock Pinolendurchmesser: 72 mm
• Steigung Metrisch: 0,5 – 15 mm/U
• Anzahl der Steigungen Metrisch: 55
• Steigung Zoll: 60 – 2 Gg/1"
• Anzahl der Steigungen Zoll: 55
• Steigung Diametral Pitch: 120 – 4 Gg/π
• Anzahl der Steigungen Diametral Pitch: 55
• Steigung Modulgewinde: 0,25 – 7,5 mm x π
• Anzahl der Steigungen Modulgewinde: 55
• Verfahrweg Oberschlitten: 170 mm
• Verfahrweg Planschlitten: 350 mm
• Verfahrweg Bettschlitten: 2000 mm
• Vorschubbereich längs: 0,05 – 1,5 mm/U
• Anzahl der Vorschübe längs: 55
• Vorschubbereich plan: 0,025 – 0,75 mm/U
• Anzahl der Vorschübe plan: 55
