Präzisions-Leit- und Zugspindeldrehmaschine Optimum OPTIturn TX 6222V
Vergleichen
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Präzise gearbeiteter Schlitten
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Bettführungen gehärtet und präzisionsgeschliffen

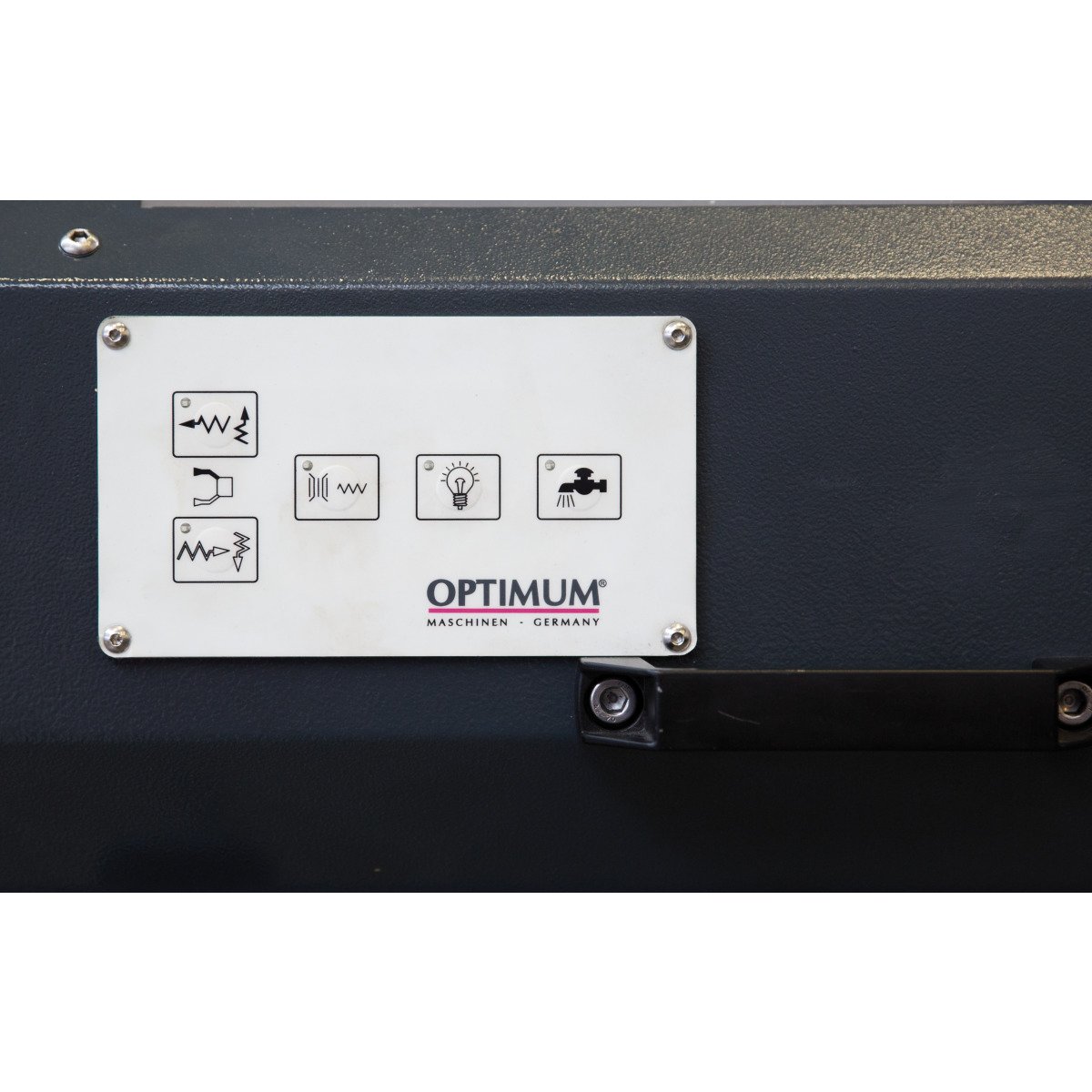

- Alle elektronischen Bedienelemente zentral zu erreichen
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Handräder entkoppelt und geprüft nach EN 23125

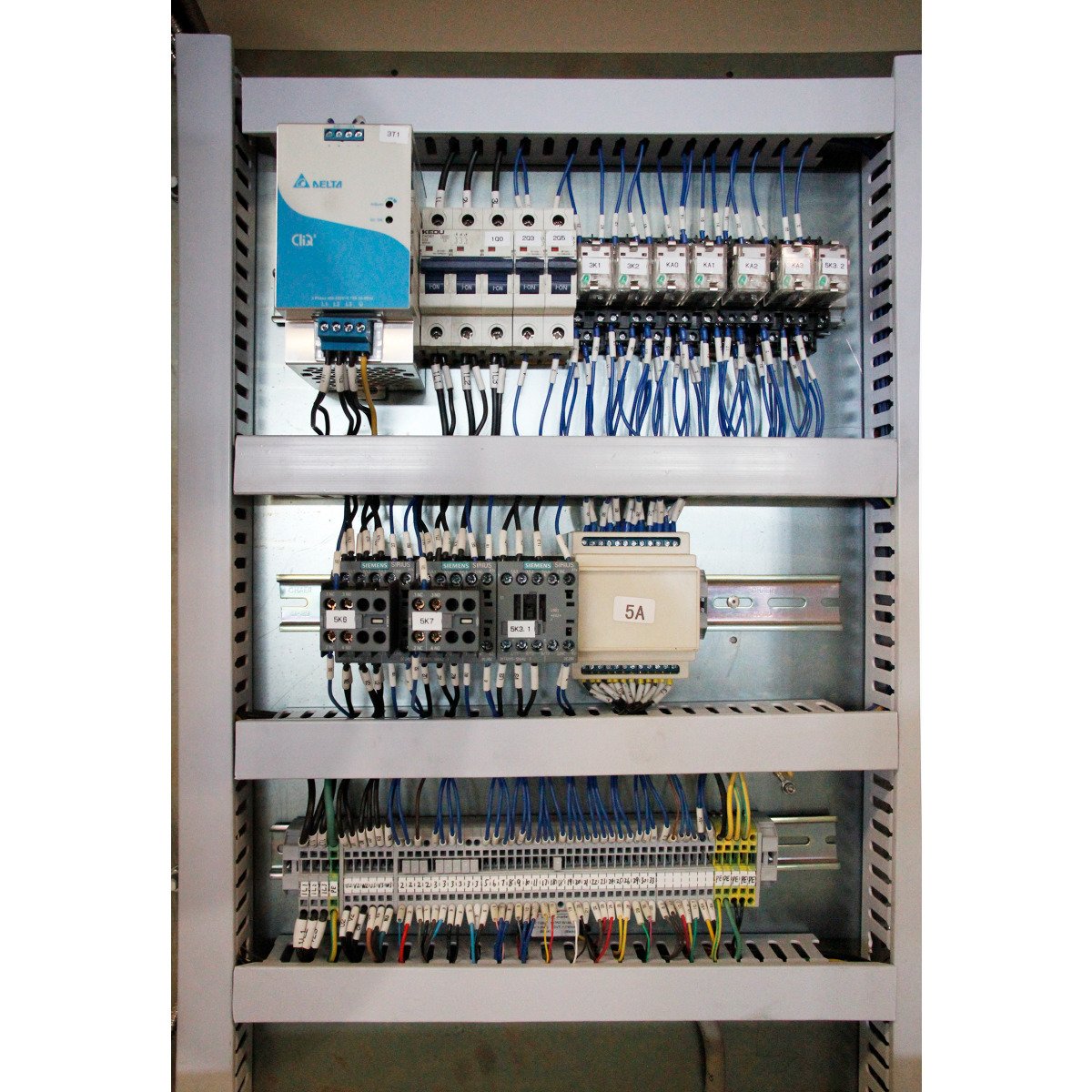

- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Komplette Leit- und Zugspindelabdeckung
- Komplette Ausleuchtung des Arbeitsraumes
- Servicefreundliche herausnehmbare Rückwand
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Keine Wechselräder nötig
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Elektronische Vorschubabschaltung der Z-Achse
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Standardlieferumfang
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm
- Große Spindelbohrung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:- Dreibacken-Drehfutter Ø 315 mm Nr. 8
- Nicht mitlaufende Zentrierspitze MK 5 lang
- Nicht mitlaufende Zentrierspitze MK 5 kurz
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter für Vierkantmeißel 32 x 130 Typ D für Vierkantmeißel 25 mm
- Maschinenerstbefüllung mit Qualitätsöl
- Reduzierhülse MK 7 / MK 5
- Bedienwerkzeug

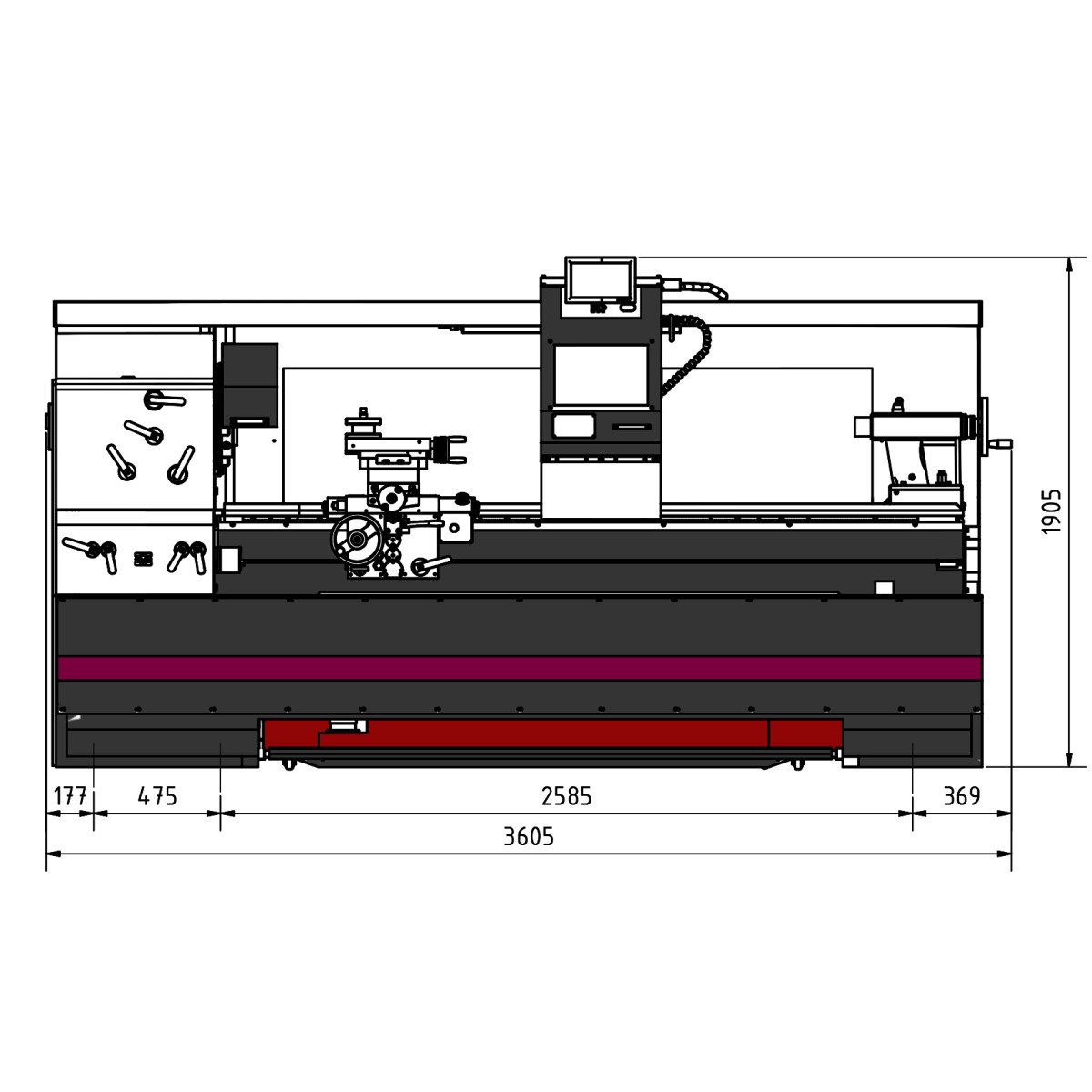

| Länge (Produkt) ca.: | 3605 mm |
|---|---|
| Spitzenhöhe: | 310 mm |

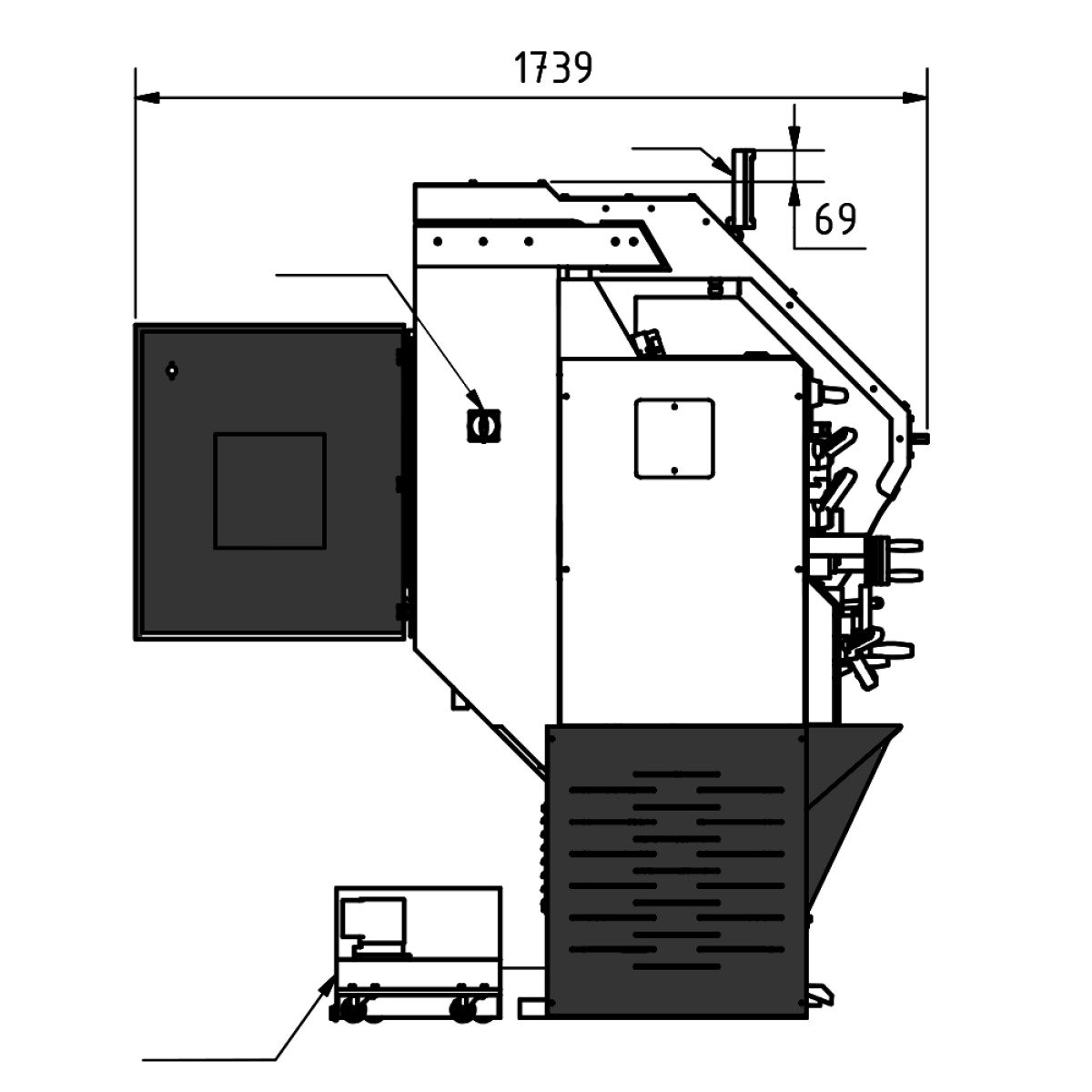

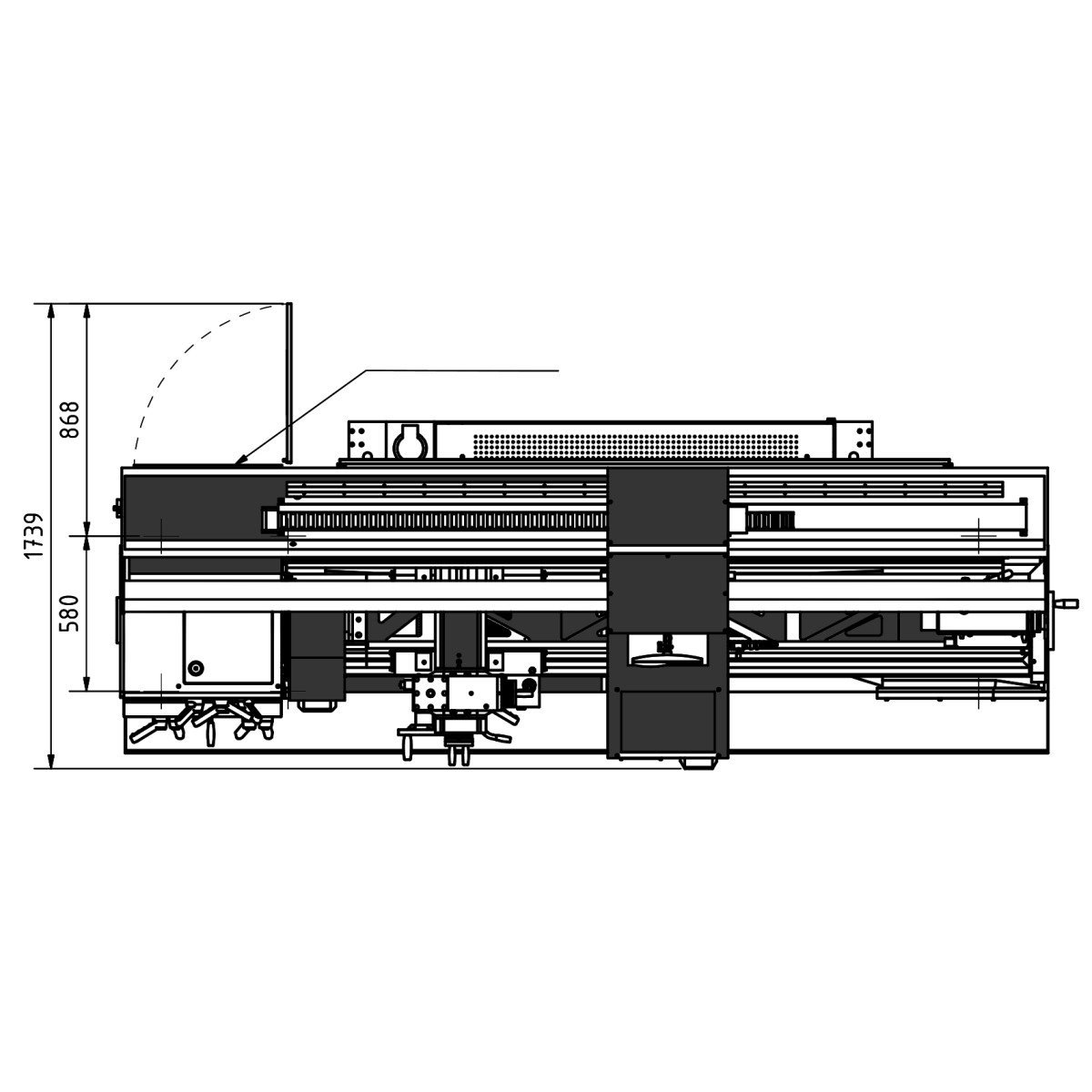

| Breite/Tiefe (Produkt) ca.: | 1739 mm |
| Höhe (Produkt) ca.: | 1905 mm |
| Gewicht (Netto) ca.: | 2800 kg |

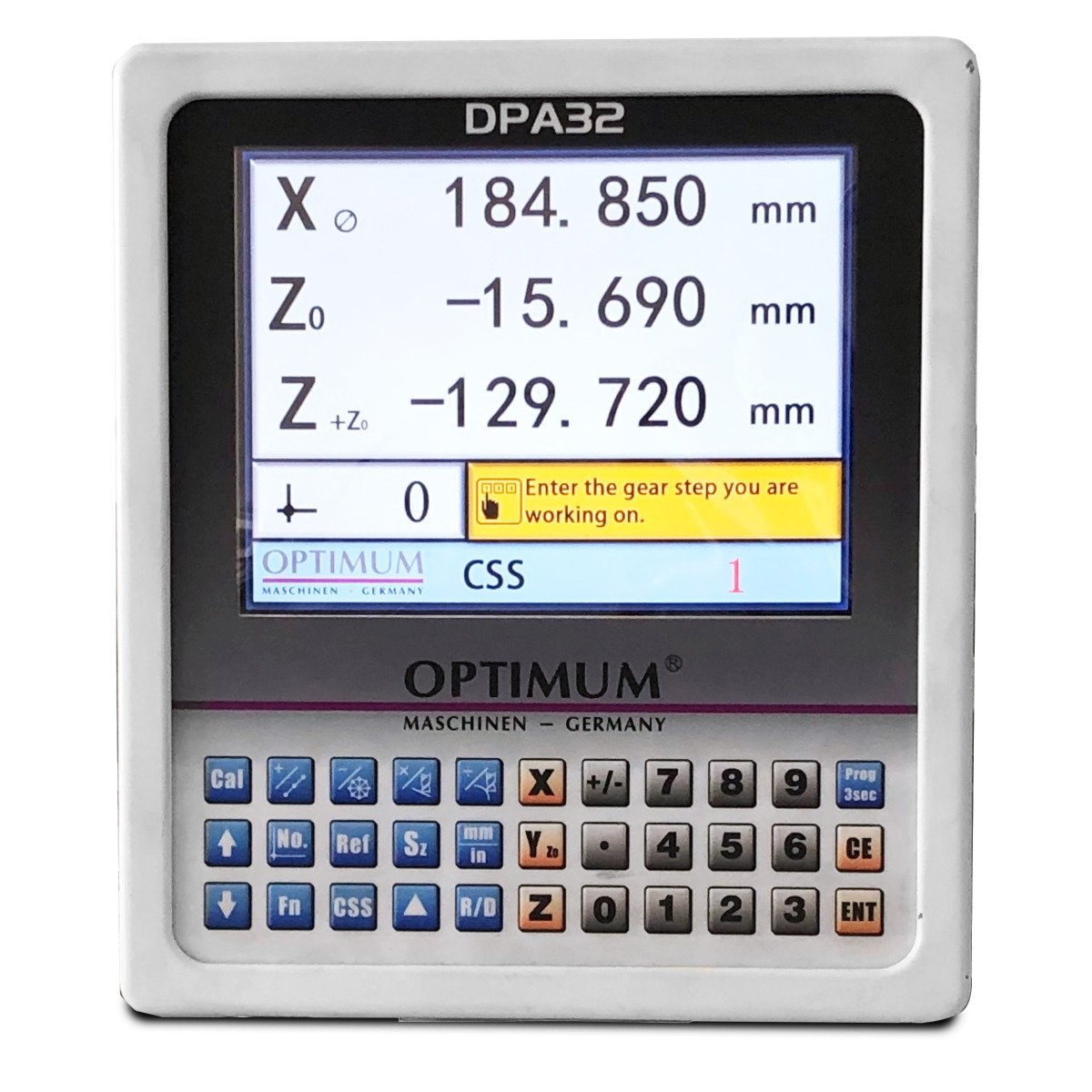

| Digitale Positionsanzeige: | DPA 32 |
| Spindelaufnahme: | Camlock DIN ISO 702-2 Nr. 8 |
| Spitzenweite: | 2225 mm |
| Umlaufdurchmesser über Maschinenbett: | 620 mm |
| Umlaufdurchmesser über Planschlitten: | 424 mm |
| Abgabeleistung (Motorleistung): | 11 kW |
| Umlaufdurchmesser in der Bettbrücke: | 880 mm |
| Anzahl der Drehzahlbereiche: | 2 x 3 Stufen |
| Umlaufdurchmesser über Längsschlitten: | 580 mm |
| Drehlänge in der Bettbrücke: | 231 mm |
| Anschlussspannung: | 400 V |
| Netzfrequenz: | 50 Hz |
| Drehzahlbereich: | 14 – 1800 min¯¹ |
| Kühlschmiermittelsystem Leistung Kühlmittelpumpe: | 0,1 kW |
| Spindelbohrung: | 105 mm |
| Vorschubmotor Antriebsleistung: | 0,55 kW |
| Spindelkonus: | MK 7 |
| Stahlhalter: | SWH 7-C |
| Reitstock Pinolendurchmesser: | 72 mm |
| Reitstockaufnahme: | MK 5 |
| Reitstock Pinolenhub: | 180 mm |
| Steigung Metrisch: | 0,5 – 15 mm/U |
| Anzahl der Steigungen Metrisch: | 55 |
| Gesamt Anschlusswert: | 12 kW |
| Steigung Zoll: | 60 – 2 Gg/1" |
| Verfahrweg Oberschlitten: | 170 mm |
| Anzahl der Steigungen Zoll: | 55 |
| Verfahrweg Planschlitten: | 350 mm |
| Verfahrweg Bettschlitten: | 2000 mm |
| Vorschubbereich längs: | 0,05 – 1,5 mm/U |
| Anzahl der Vorschübe längs: | 55 |
| Steigung Diametral Pitch: | 120 – 4 Gg/π |
| Anzahl der Steigungen Diametral Pitch: | 55 |
| Steigung Modulgewinde: | 0,25 – 7,5 mm x π |
| Vorschubbereich plan: | 0,025 – 0,75 mm/U |
| Anzahl der Steigungen Modulgewinde: | 55 |
| Anzahl der Vorschübe plan: | 55 |
| Steigung Leitspindel: | 6 mm |
