Präzisions Leit- und Zugspindeldrehmaschine Optimum OPTIturn TZ 4
Artikelnummer:
XST3432242
EAN:
4030635047541
Herstellernummer:
3432242
Vergleichen
mit digitaler Positionsanzeige DPA 32 und Schnellwechsel-Stahlhalter
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de

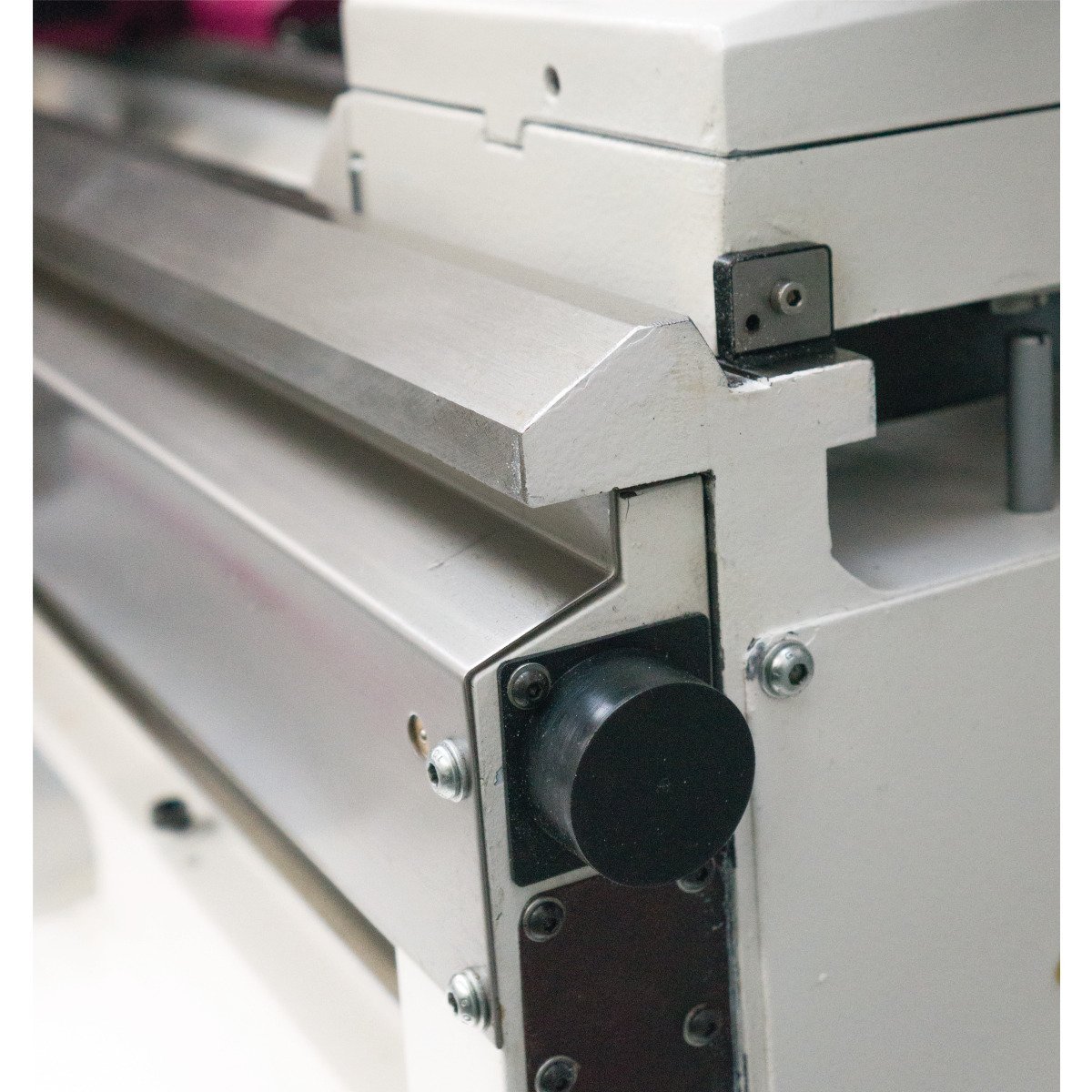

- Gehärtete und geschliffene Z-Achse Führungsbahn
- Motorschutzschalter

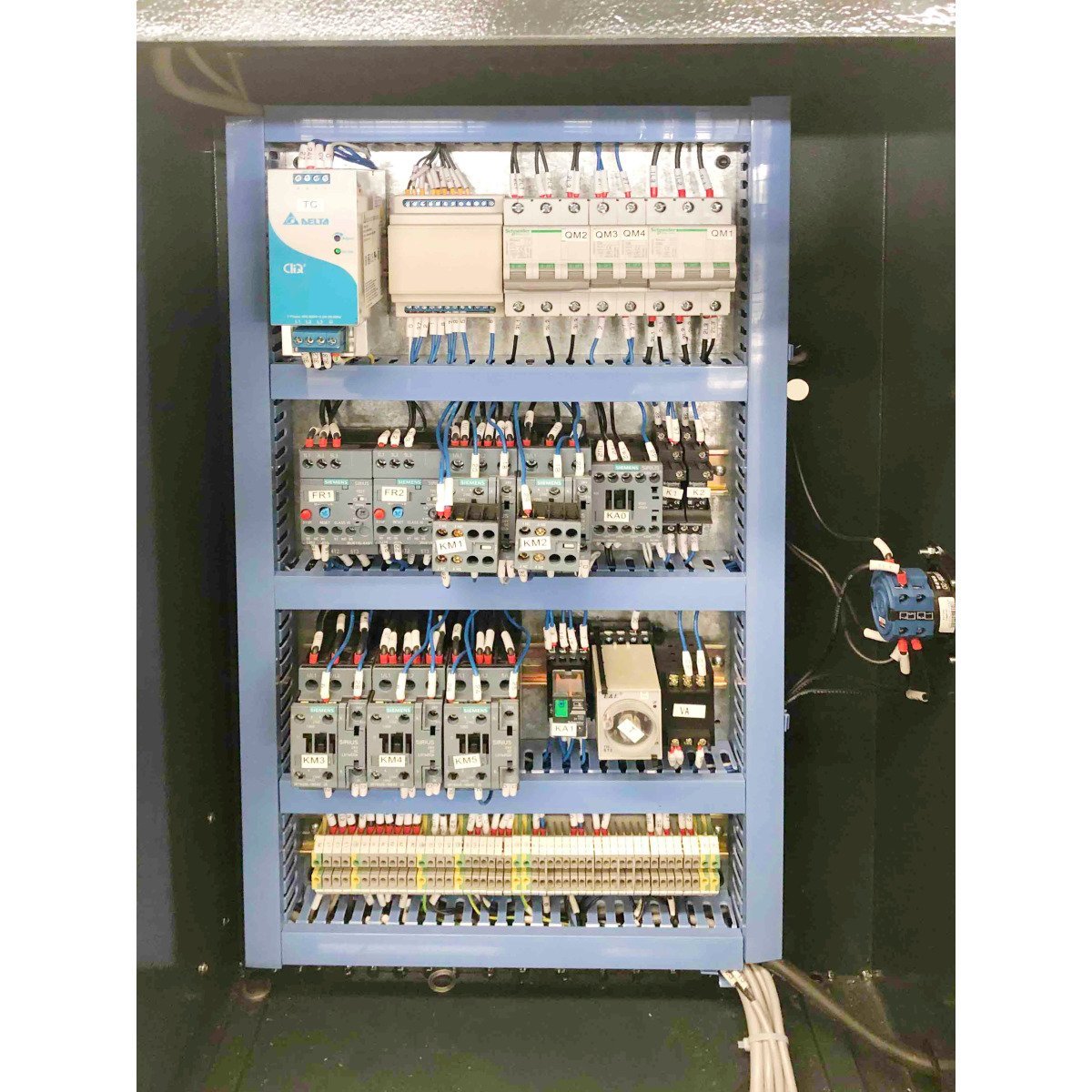

- Schaltschrank mit 24 V DC Netzteil
- Teilverkleidung mit mitgeführten, groß dimensioniertem Späneschutz

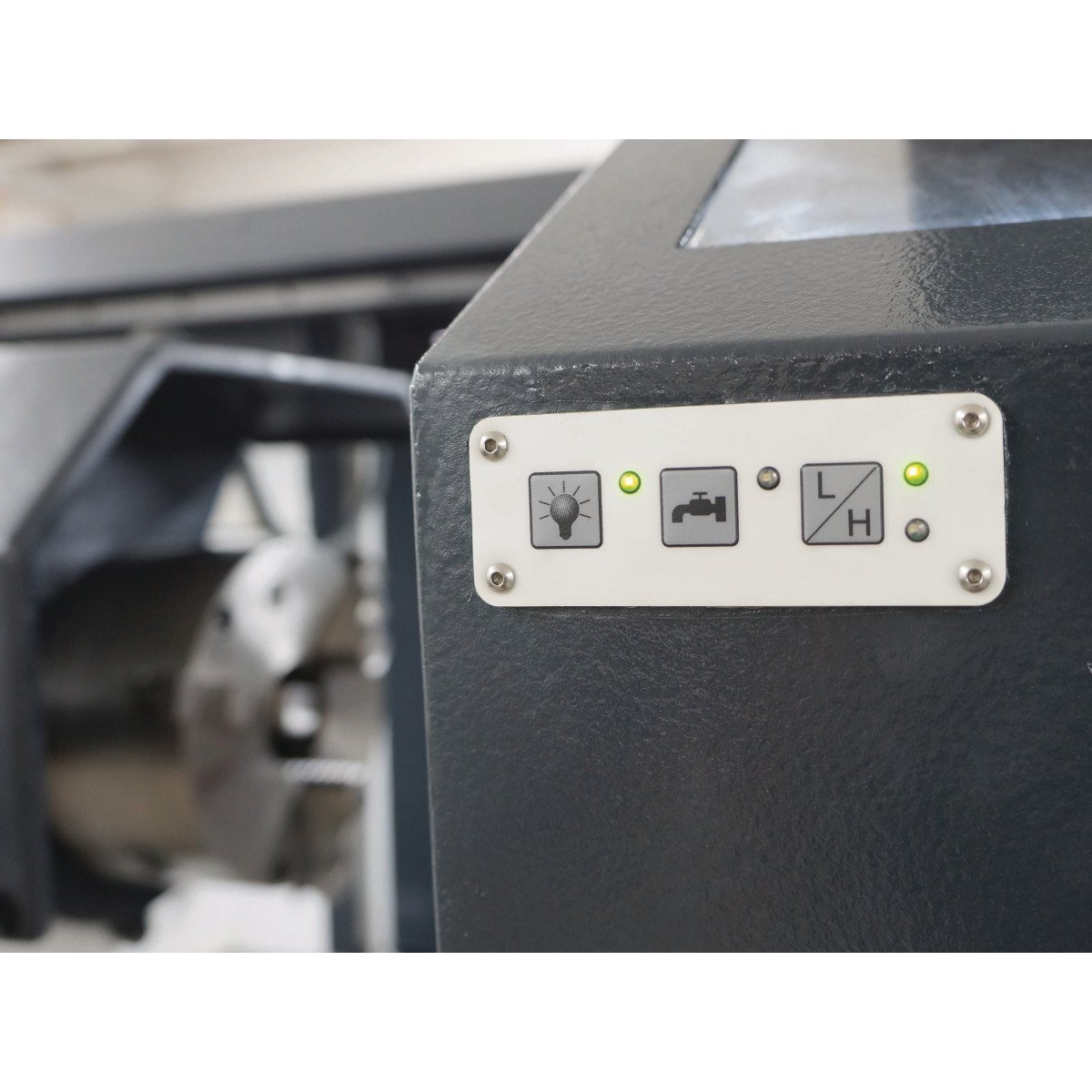

- Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld
- Zweikanalige Sicherheitselektronik
- Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
- Leit- und Zugspindelabdeckung
- Feingestufter Vorschub- und Gewindeschneidbereich
- Energiekette für schonende Leitungs- und Schlauchführung
- In der Maschine montiert befinden sich die Standard Zahnräder für metrische Gewindesteigungen und Modulgewinde. Wechselräder für Zoll- und D.P Gewinden optional erhältlich
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Entkoppelte Handräder geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
- Nach vorne ausziehbare Spänewanne
- Kühlmitteleinrichtung
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass Ø 10 - 130 mm
- Mitlaufende Lünette Durchlass Ø 10 - 100 mm
- Reduzierhülse MK3 und MK6
- Feste Zentrierspitze MK3
- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel
- Wechselräder-Satz für metrisches Gewinde
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Integrierte Kühlmitteleinrichtung
Technische Daten:

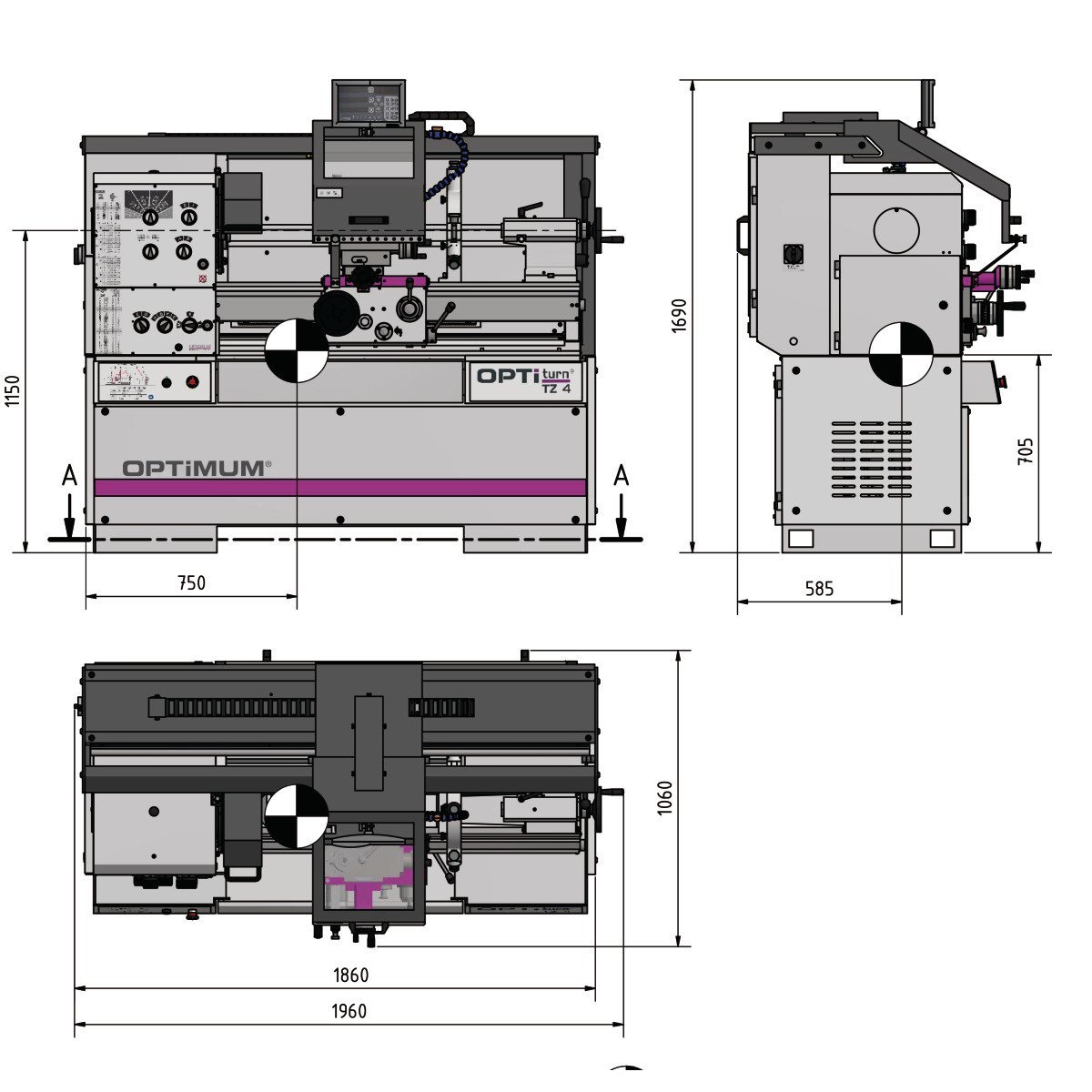

- Länge (Produkt) ca.: 1960 mm
- Breite/Tiefe (Produkt) ca.: 1060 mm
- Höhe (Produkt) ca.: 1690 mm
- Gewicht (Netto) ca.: 1250 kg
- Spitzenhöhe: 200 mm
- Spitzenweite: 800 mm
- Umlaufdurchmesser über Maschinenbett: 400 mm
- Umlaufdurchmesser über Planschlitten: 245 mm
- Bettbreite: 260 mm

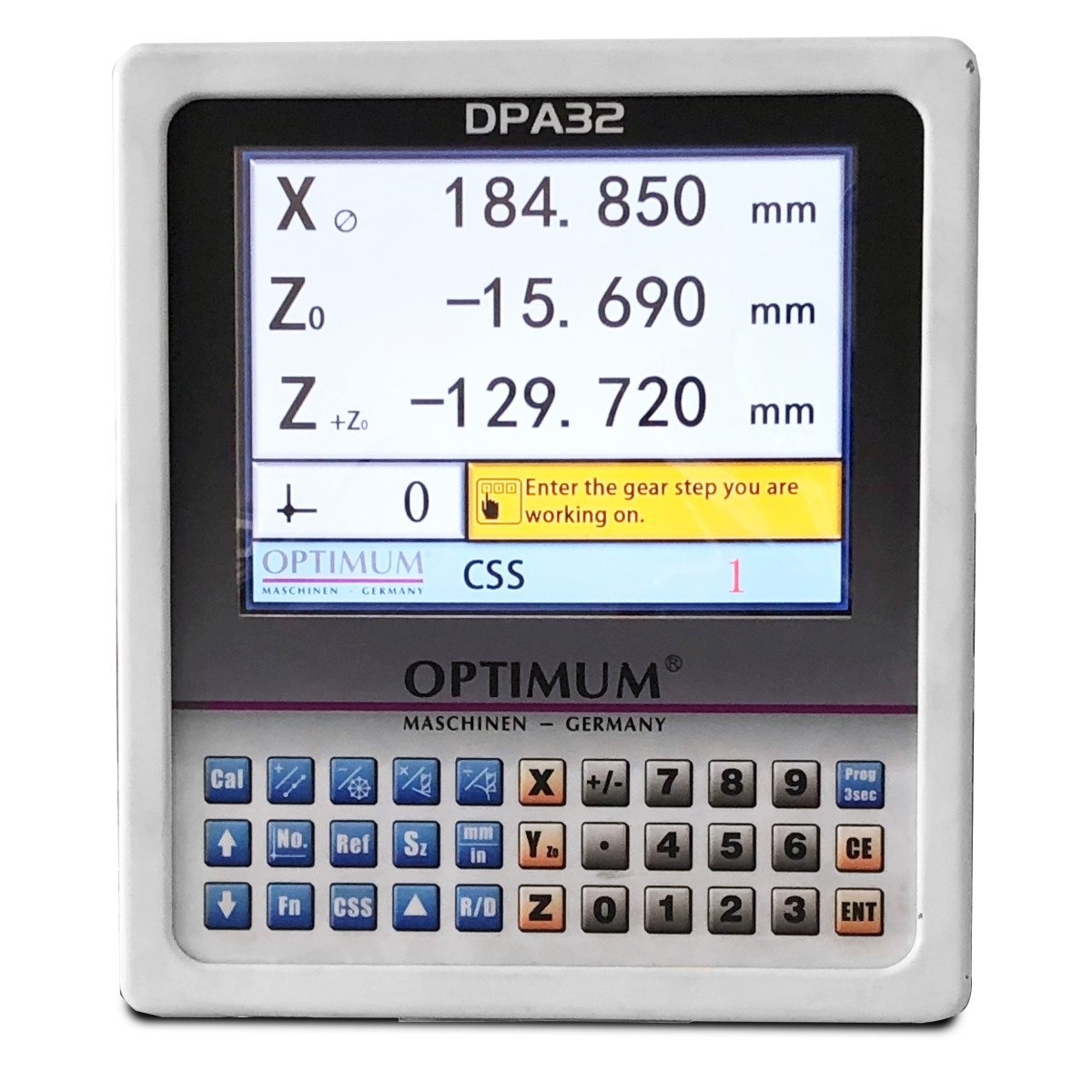

- Digitale Positionsanzeige: DPA 32
- Anzahl der Drehzahlbereiche: 16
- Drehzahlbereich: 45 – 1800 min¯¹
- Abgabeleistung (Motorleistung): 3 / 4,5 kW
- Anschlussspannung: 400 V
- Netzfrequenz: 50 Hz
- Gesamt Anschlusswert: 6 kW
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 0.125 kW
- Spindelaufnahme: DIN ISO 702-1 Nr. 5 Form A2
- Spindelbohrung: 52 mm
- Futterdurchlass Durchmesser: 52 mm
- Spindelkonus: MK 6
- Reitstockaufnahme: MK 3
- Reitstock Pinolenhub: 110 mm
- Reitstock Pinolendurchmesser: 50 mm
- Steigung Metrisch: 0.2 - 14 mm/U
- Anzahl der Steigungen Metrisch: 26
- Steigung Zoll: 80 - 1 Gg/1"
- Anzahl der Steigungen Zoll: 42
- Steigung Diametral Pitch: 3 – 200 Gg/π
- Anzahl der Steigungen Diametral Pitch: 33
- Steigung Modulgewinde: 0.1 - 7 mm/U
- Anzahl der Steigungen Modulgewinde: 44
- Verfahrweg Oberschlitten: 112 mm
- Verfahrweg Planschlitten: 212 mm
- Verfahrweg Bettschlitten: 800 mm
- Vorschubbereich längs: 0.0263 - 1.8416 mm/U
- Anzahl der Vorschübe längs: 48
- Vorschubbereich plan: 0.0133 - 0.9321 mm/U
- Anzahl der Vorschübe plan: 48
