Präzisions Leit- und Zugspindeldrehmaschine Optimum OPTIturn TZ 4V

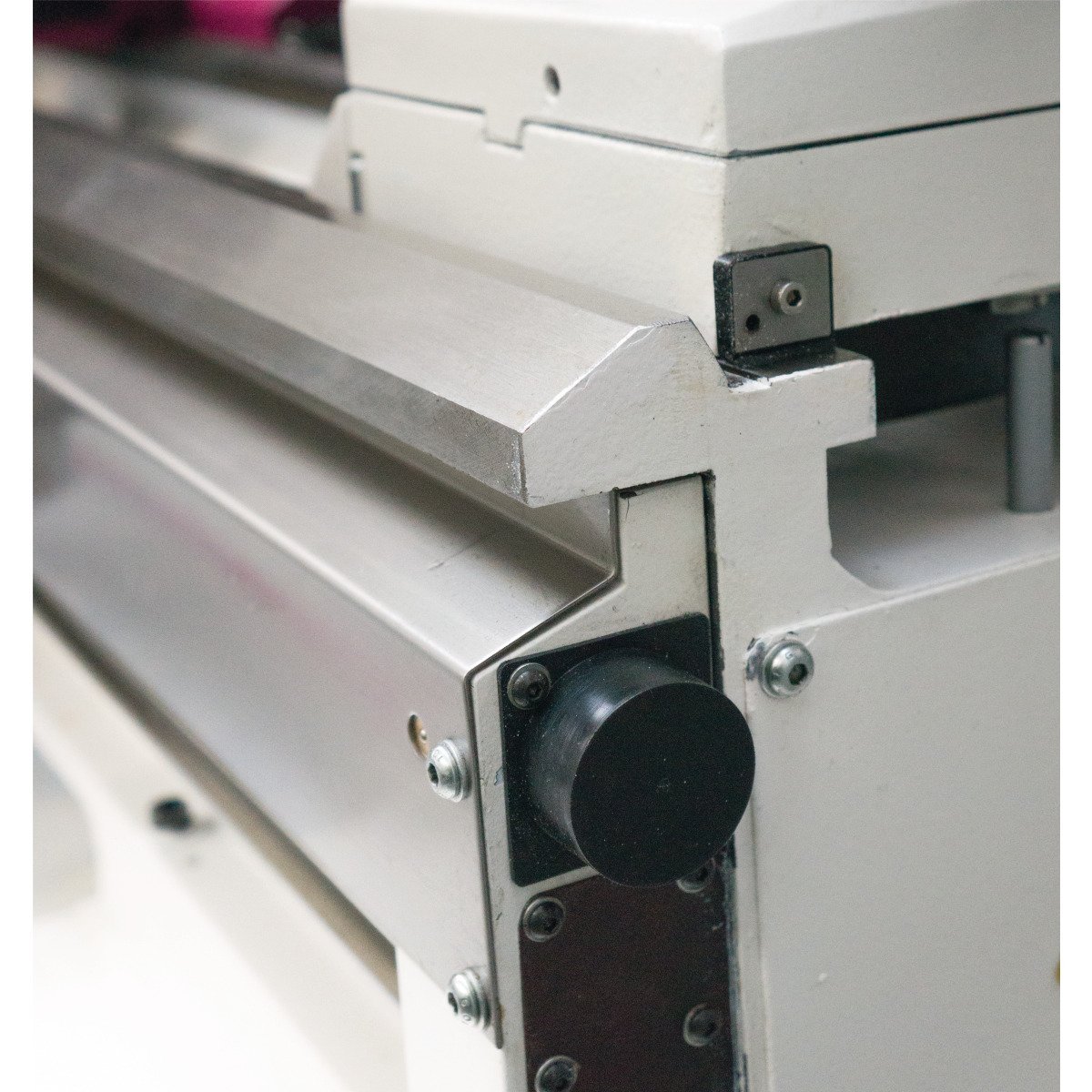

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Motorschutzschalter
• Schaltschrank mit 24 V DC Netzteil
• Teilverkleidung mit mitgeführtem, groß dimensioniertem Späneschutz

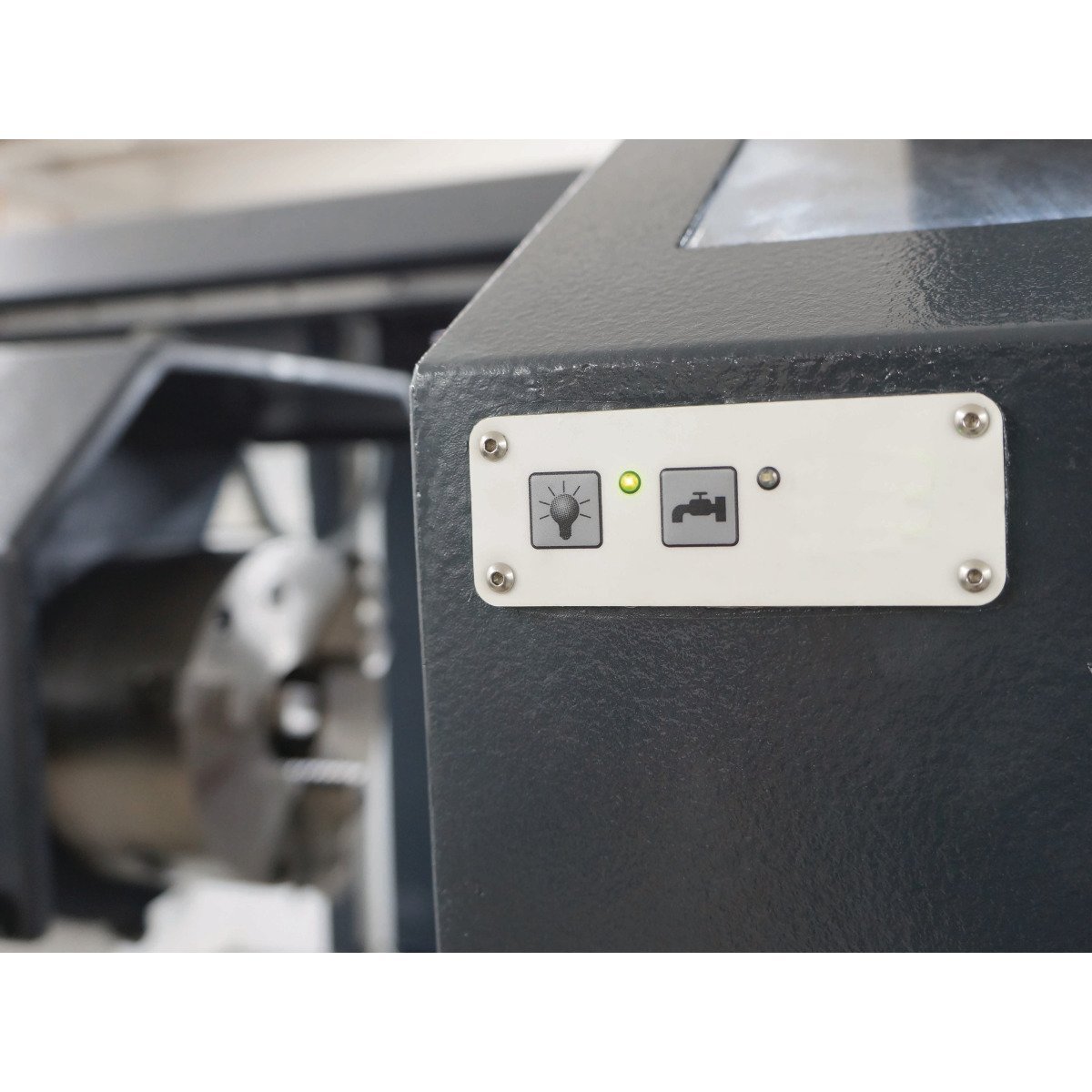

• Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld
• Zweikanalige Sicherheitselektronik
• Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
• Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
• Leit- und Zugspindelabdeckung
• Feingestufter Vorschub- und Gewindeschneidbereich
• Energiekette für schonende Leitungs-und Schlauchführung
• In der Maschine montiert befinden sich die Standard Zahnräder für metrische Gewindesteigungen und Modulgewinde. Wechselräder für Zoll- und D.P Gewinden optional erhältlich
• Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
• Entkoppelte Handräder geprüft nach EN 23125
• Verringerung der Abbremszeit der Hauptspindel durch Energierückspeisung
• Nach vorne ausziehbare Spänewanne
• Kühlmitteleinrichtung
• Schnellwechsel-Stahlhalter SWH 5-B
• Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
• LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes
• Schnittkonstante VSC

Lieferumfang:

• Feststehende Lünette Durchlass Ø 10 - Ø 130 mm
• Mitlaufende Lünette Durchlass Ø 10 - Ø 100 mm
• Adapter MK6-MK3
• Nicht mitlaufende Zentrierspitze MK3
• Nicht mitlaufende, jedoch temperaturbeständige
• Schnellwechsel-Stahlhalter SWH 5-B
• Stahlhalter 25x120 TypD für Vierkantmeißel 20 mm
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug
• Drehfutter nicht vergessen

Technische Daten:

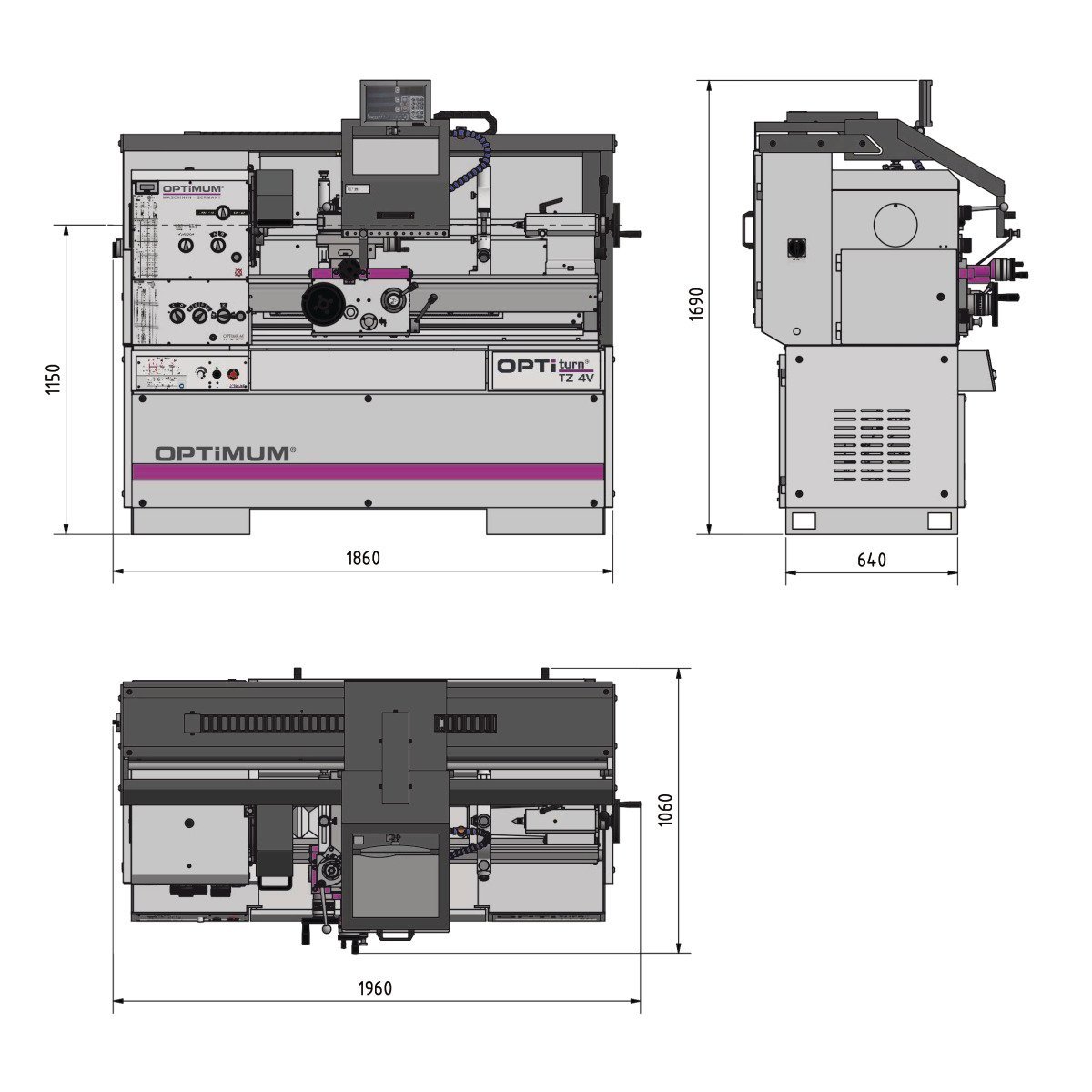

• Länge (Produkt) ca.: 1960 mm
• Breite/Tiefe (Produkt) ca.: 1060 mm
• Höhe (Produkt) ca.: 1690 mm
• Gewicht (Netto) ca.: 1250 kg
• Spitzenhöhe: 200 mm
• Spitzenweite: 800 mm
• Umlaufdurchmesser über Maschinenbett: 400 mm
• Umlaufdurchmesser über Planschlitten: 245 mm
• Bettbreite: 260 mm

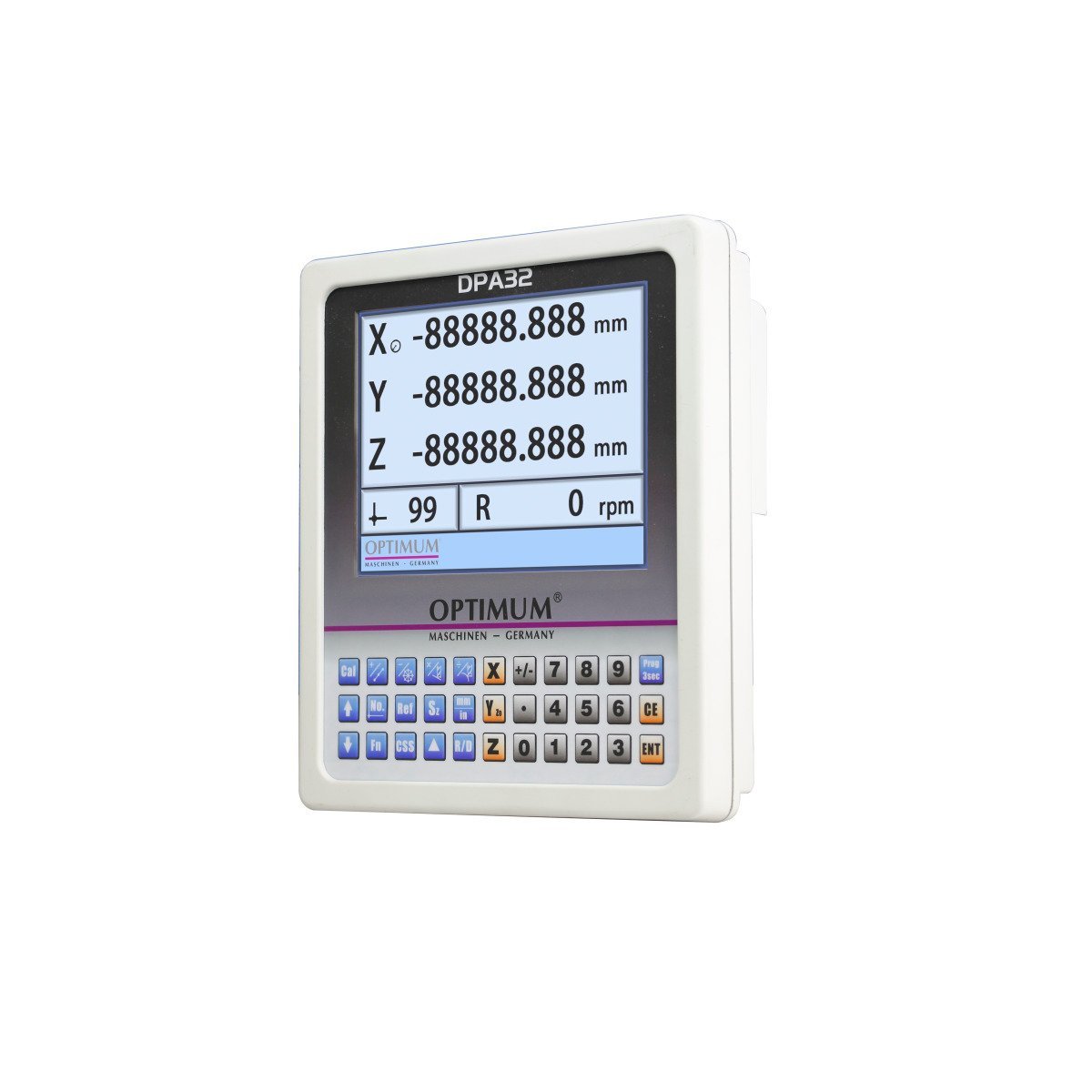

• Digitale Positionsanzeige: DPA 32
• Anzahl der Drehzahlbereiche: 2
• Drehzahlbereich: 50 – 3000 min¯¹
• Abgabeleistung (Motorleistung): 5,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Betriebsart: S6
• Einschaltdauer: 60 %
• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 0.125 kW
• Kühlschmiermittelsystem Tankinhalt: 20 l
• Norm: DIN EN 55011
• EMV-Klasse: C3
• Spindelaufnahme: DIN ISO 702-1 Nr. 5 Form A2
• Spindelbohrung: 52 mm
• Spindelkonus: MK 6
• Reitstockaufnahme: MK 3
• Reitstock Pinolenhub: 110 mm
• Reitstock Pinolendurchmesser: 50 mm
• Steigung Metrisch: 0.2 - 14 mm/U
• Anzahl der Steigungen Metrisch: 36
• Steigung Zoll: 80 - 1 Gg/1"
• Anzahl der Steigungen Zoll: 42
• Steigung Diametral Pitch: 3 – 200 Gg/π
• Anzahl der Steigungen Diametral Pitch: 33
• Steigung Modulgewinde: 0.1 - 7 mm/U
• Anzahl der Steigungen Modulgewinde: 44
• Verfahrweg Oberschlitten: 112 mm
• Verfahrweg Planschlitten: 212 mm
• Verfahrweg Bettschlitten: 800 mm
• Vorschubbereich längs: 0.0263 - 1.8416 mm/U
• Anzahl der Vorschübe längs: 48
• Vorschubbereich plan: 0.0133 - 0.9321 mm/U
• Anzahl der Vorschübe plan: 48
• Antriebsmotor Stufen: 2
• Art der generierten Daten: Nutzungsdaten
• Format der generierten Daten: Gängige, maschinenlesbare Formate wie z.B. JSON
• Datenmenge: Bis zu 5 MB
• Datengenerierung kontinuierlich in Echtzeit: Ja
• Datenspeicherort: Auf dem Gerät
• Datenzugriff: Über physische Schnittstellen
• Weitere Informationen: In Bedienungsanleitung oder unter info@stuermer-maschinen.de
