Radialbohrmaschine Optimum OPTIdrill RD 4
Vergleichen
- Vielseitiger Anwendungsbereich wie z.B. Bohren, Reiben, Gewindeschneiden
- Elektrisch gebremster Motor

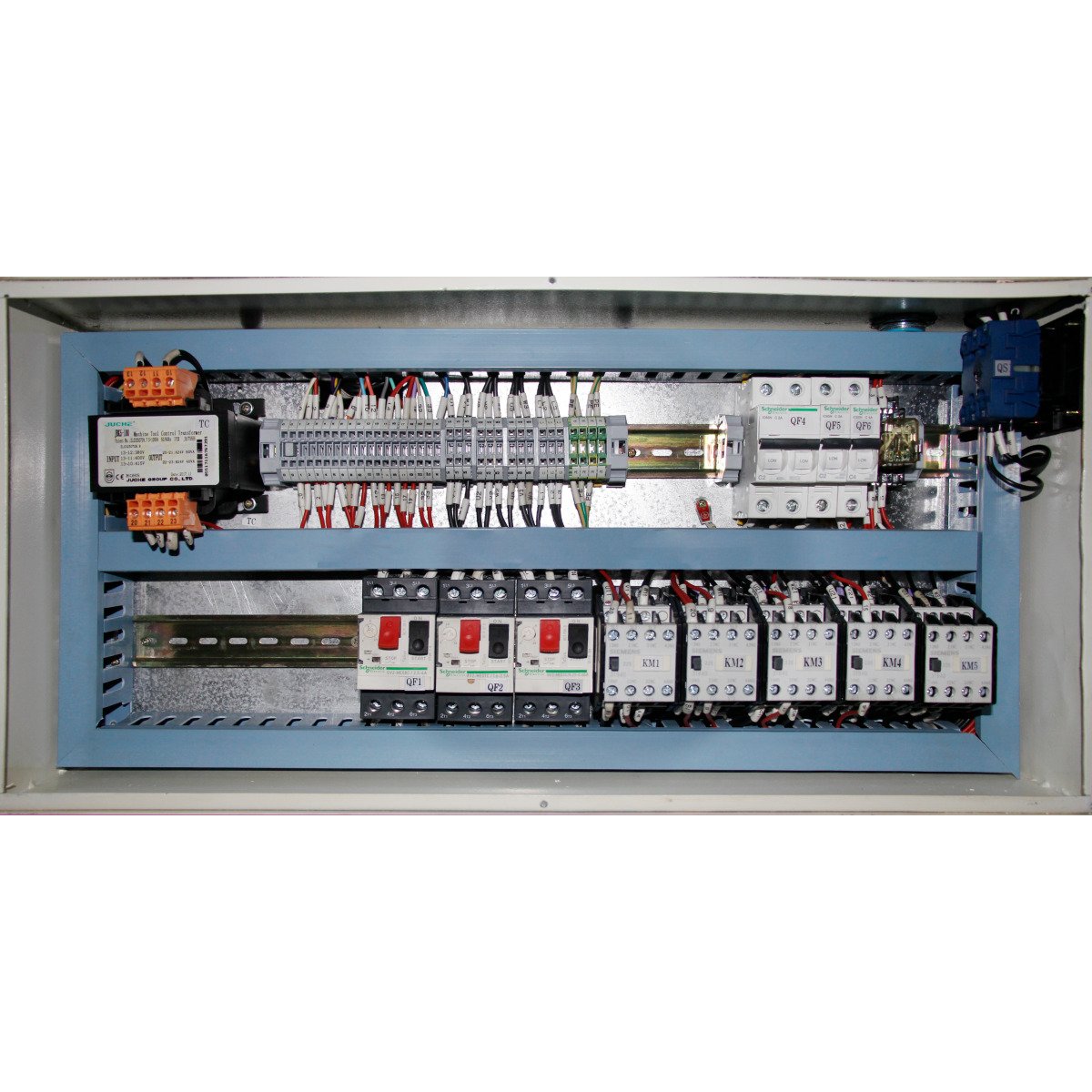

- 24V DC Elektrik und 2 Kanal Sicherheitskette nach DIN EN 12717
- Schwerer, massiver, hochwertiger Qualitätsguss
- Weite Ausladung durch horizontal verstellbaren Maschinenkopf
- Übersichtlich angeordnete Bedientafel
- Leichtgängige Schwenk- und Verfahrachsen
- Aufwändig gearbeitete Säulenschwenkung mit optimierter Klemmung für höchste Stabilität mit minimaler Klemmversatz
- Belastbare, verwindungssteife Konstruktion des Auslegers
- Höhenverstellung des Auslegers erfolgt über kraftvollen motorischen Antrieb und Hubspindel
- Im Ölbad laufendes Getriebe des Bohrkopfes
- Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
- Getriebezahnräder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen, dadurch geräuscharmer und gleichmäßiger Lauf
- Bohrkopf und Säule können gemeinsam oder separat geklemmt bzw. gelöst werden
- Rechts-Linkslauf
- Massiver, exakter Bohrtisch, groß dimensioniert
- Gehärteter und geschliffener Aufspanntisch mit parallel verlaufenden T-Nuten
- Maschinenleuchte
- Überlastschutz
- Dickwandige Gusssäule sorgt für hohe Laufruhe und Stabilität
- LED Lampe
- Kühlmitteleinrichtung mit Kühlmitteltank im Maschinenfuß
RD 4 / RD 5
- Alle Achsen werden manuell geklemmt
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Aufspanntisch

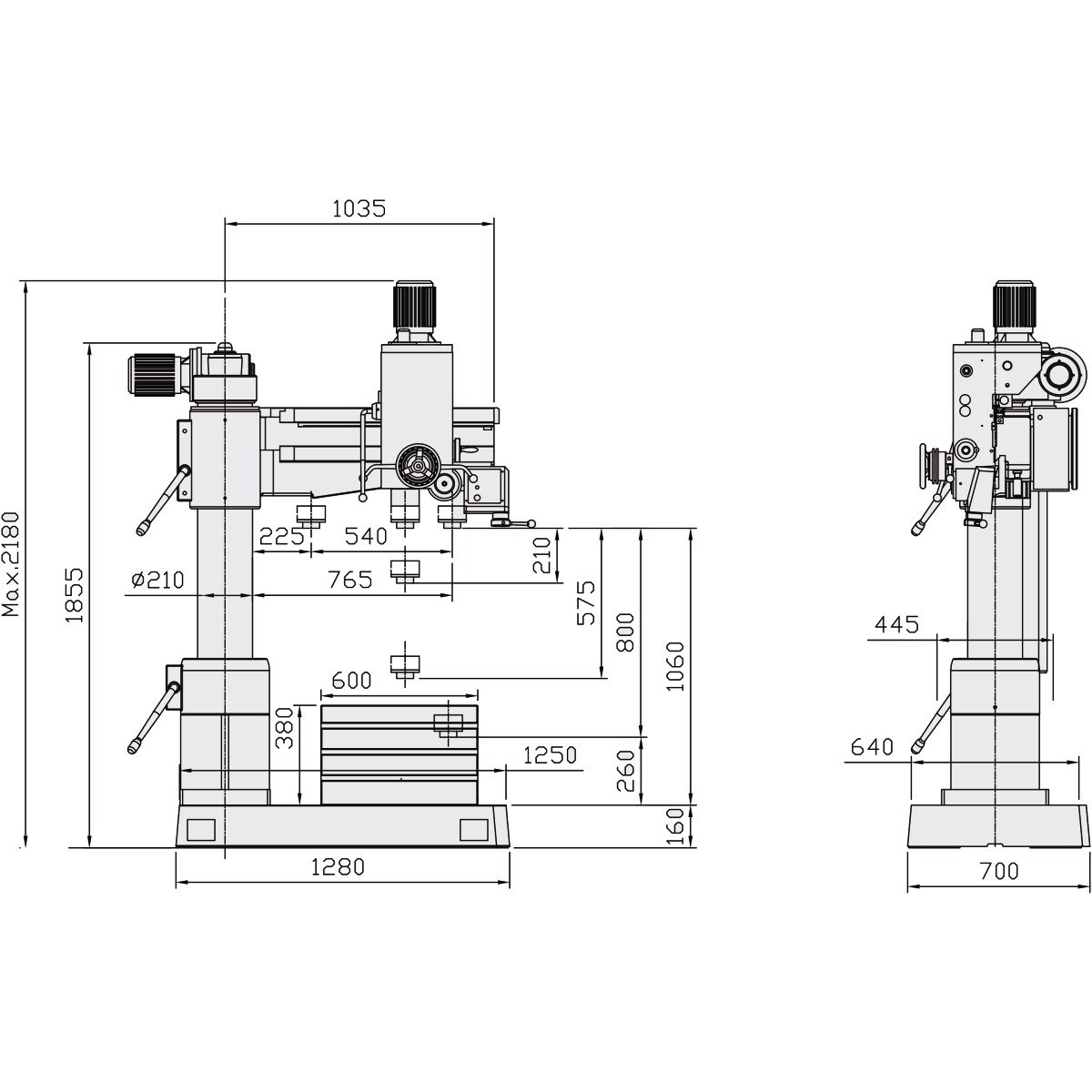

| Länge (Produkt) ca.: | 1260 mm |
|---|---|
| Breite/Tiefe (Produkt) ca.: | 700 mm |
| Säulendurchmesser: | 210 mm |
| Höhe (Produkt) ca.: | 2180 mm |
| Gewicht (Netto) ca.: | 1120 kg |
| Spindelaufnahme: | MK 4 |
| Auslegerarm Drehwinkel: | 180 ° |
| Bohrleistung Stahl (S235JR): | 32 mm |
| Dauerbohrleistung Stahl (S235JR): | 28 mm |
| Anzahl der Drehzahlbereiche: | 6 |
| Anschlussspannung: | 400 V |
| Bohrtisch T-Nuten Abstand: | 171 mm |
| Bohrtisch T-Nuten Größe: | 19 mm |
| Bohrtisch T-Nuten Anzahl: | 3 |
| Netzfrequenz: | 50 Hz |
| Aufspanntisch Länge: | 600 mm |
| Aufspanntisch Breite: | 445 mm |
| Aufspanntisch Höhe: | 380 mm |
| Abstand Spindel - Bohrtisch max.: | 1060 mm |
| Aufspanntisch T-Nuten Größe: | 19 mm |
| Aufspanntisch T-Nuten Anzahl: | 3 |
| Drehzahlbereich: | 73 - 1247 min¯¹ |
| Aufspanntisch T-Nuten Abstand: | 100 mm |
| Abstand Spindel - Aufspanntisch min.: | 0 mm |
| Abstand Spindel - Aufspanntisch max.: | 675 mm |
| Abstand Spindel - Bohrtisch min.: | 260 mm |
| Maschinenfuß Länge: | 1260 mm |
| Maschinenfuß Arbeitsfläche Länge: | 828 mm |
| Maschinenfuß Breite: | 700 mm |
| Gesamt Anschlusswert: | 3 kW |
| Maschinenfuß Arbeitsfläche Breite: | 522 mm |
| Maschinenfuß T-Nuten Größe: | 19 mm |
| Maschinenfuß T-Nuten Anzahl: | 3 |
| Antriebsleistung Spindelmotor: | 1,5 kW |
| Maschinenfuß T-Nuten Abstand: | 100 mm |
| Pinolenhub: | 210 mm |
| Geschwindigkeit Pinolenvorschub: | 0,05 – 0,15 mm/U |
| Geschwindigkeitsstufen Pinolenvorschub: | 3 |
| Verfahrweg X-Achse manuell: | 530 mm |
| Verfahrweg Z-Achse manuell: | 580 mm |
| Abstand Spindel - Säule max.: | 750 mm |
| Abstand Spindel - Säule min.: | 220 mm |
| Antriebsleistung Hubmotor Auslegerarm: | 0.75 kW |
| Kühlmittelpumpe Leistung Antriebsmotor: | 90 W |
