Rundschleifmaschine Optimum OPTIgrind GC 1305

• Schweres, einteiliges stark verripptes und breites Maschinenbett
• Führungsbahnen induktionsgehärtet und geschliffen

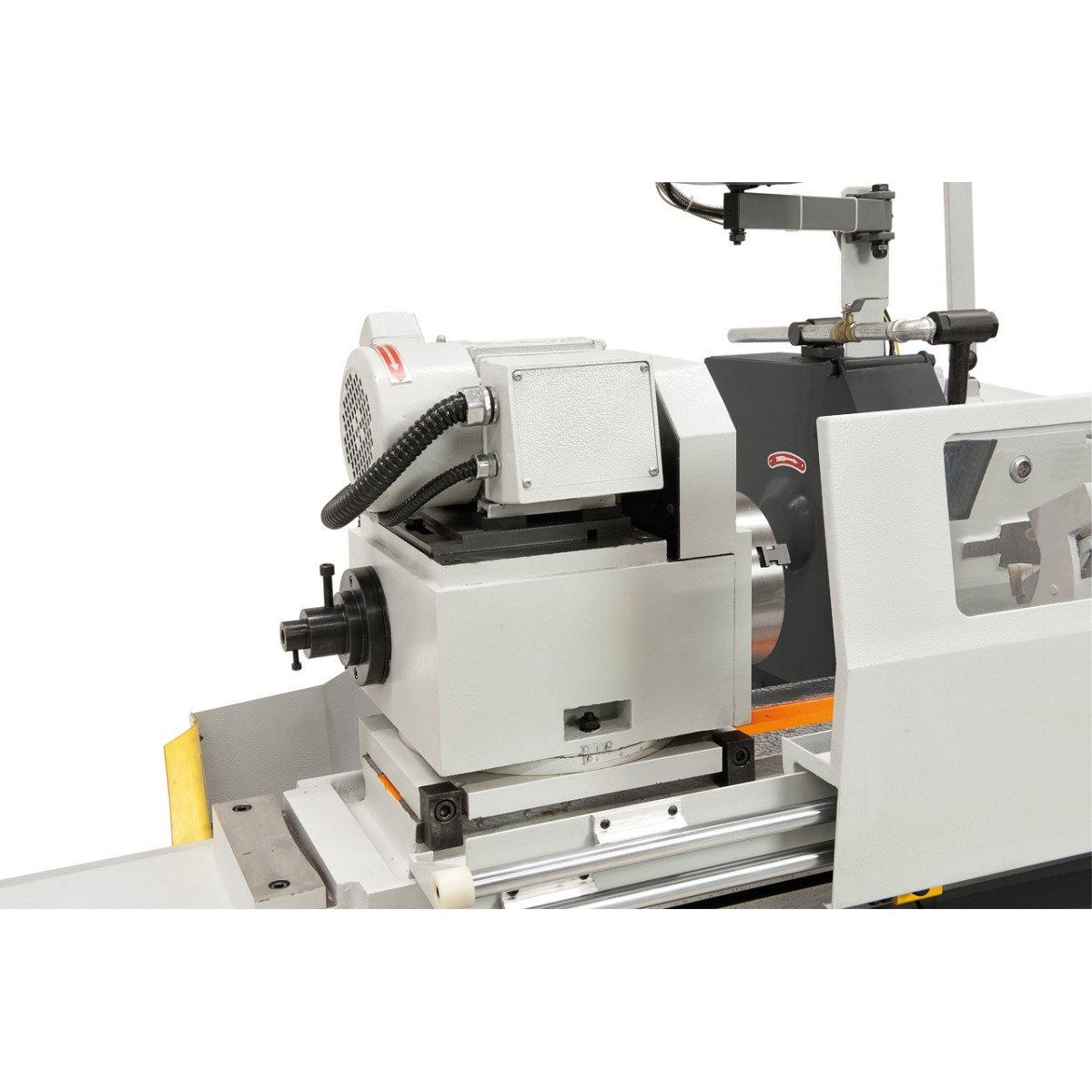

• Massiver Spindelstock mit hochgenauer, kegelrollengelagerter Hauptspindel überzeugt durch herausragende Stabilität unter Last
• Hohe Laufruhe bei maximaler Spindeldrehzahl
• Alle Getriebezahnräder sind großdimensioniert, gehärtet und geschliffen

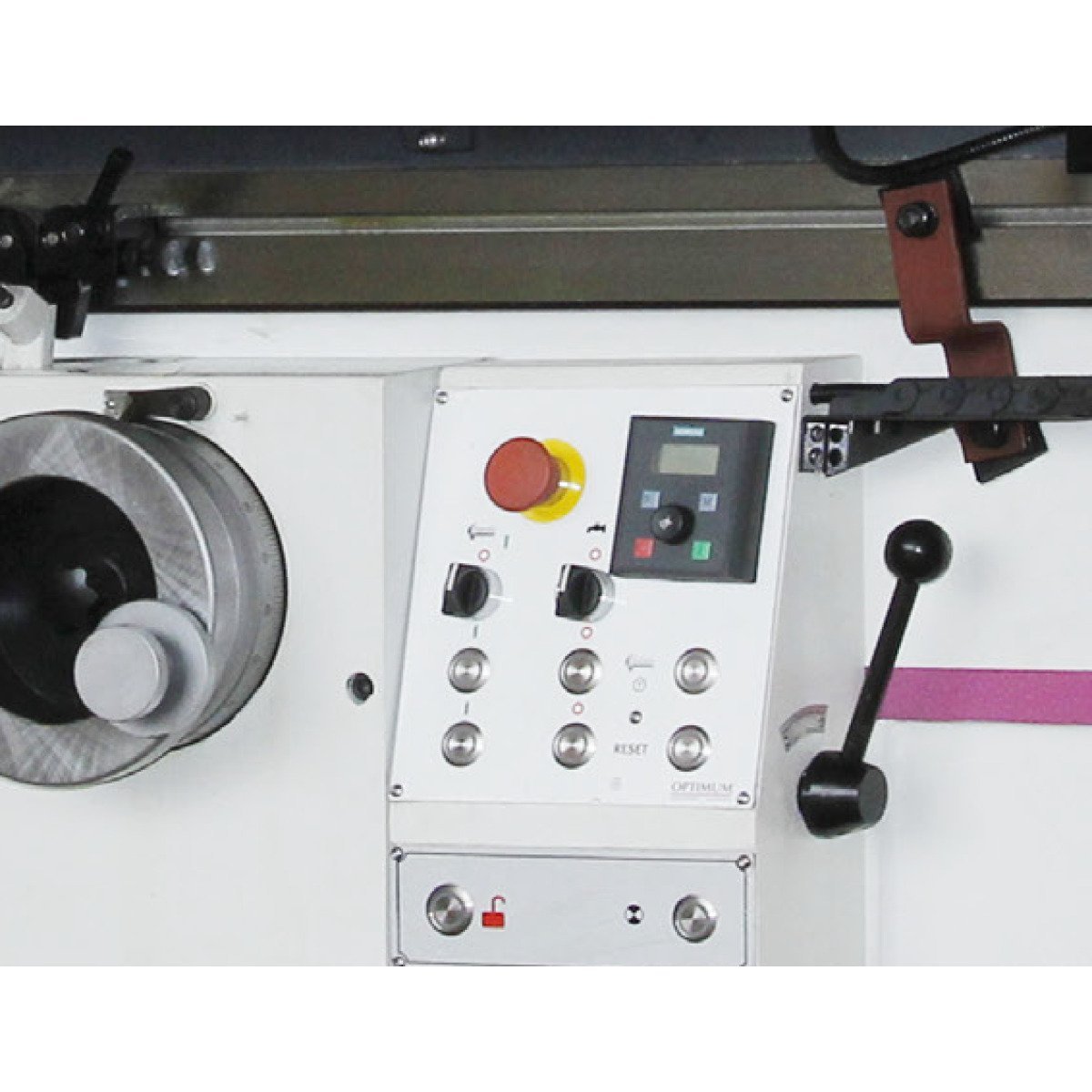

• Joystick-Schaltung für X- und Z-Vorschub direkt am Support
• Manuell geschaltetes 4-Stufen-Vorgelegegetriebe, hochwertige Frequenz-Regeltechnik
• Eilgang für X- und Z-Achse ermöglichen schnelle Positionierung des Supports und verringert Nebenzeiten
• Einstellbare Überlastkupplung im Schlosskasten schützt die Vorschubmechanik vor Beschädigungen und Ausfällen

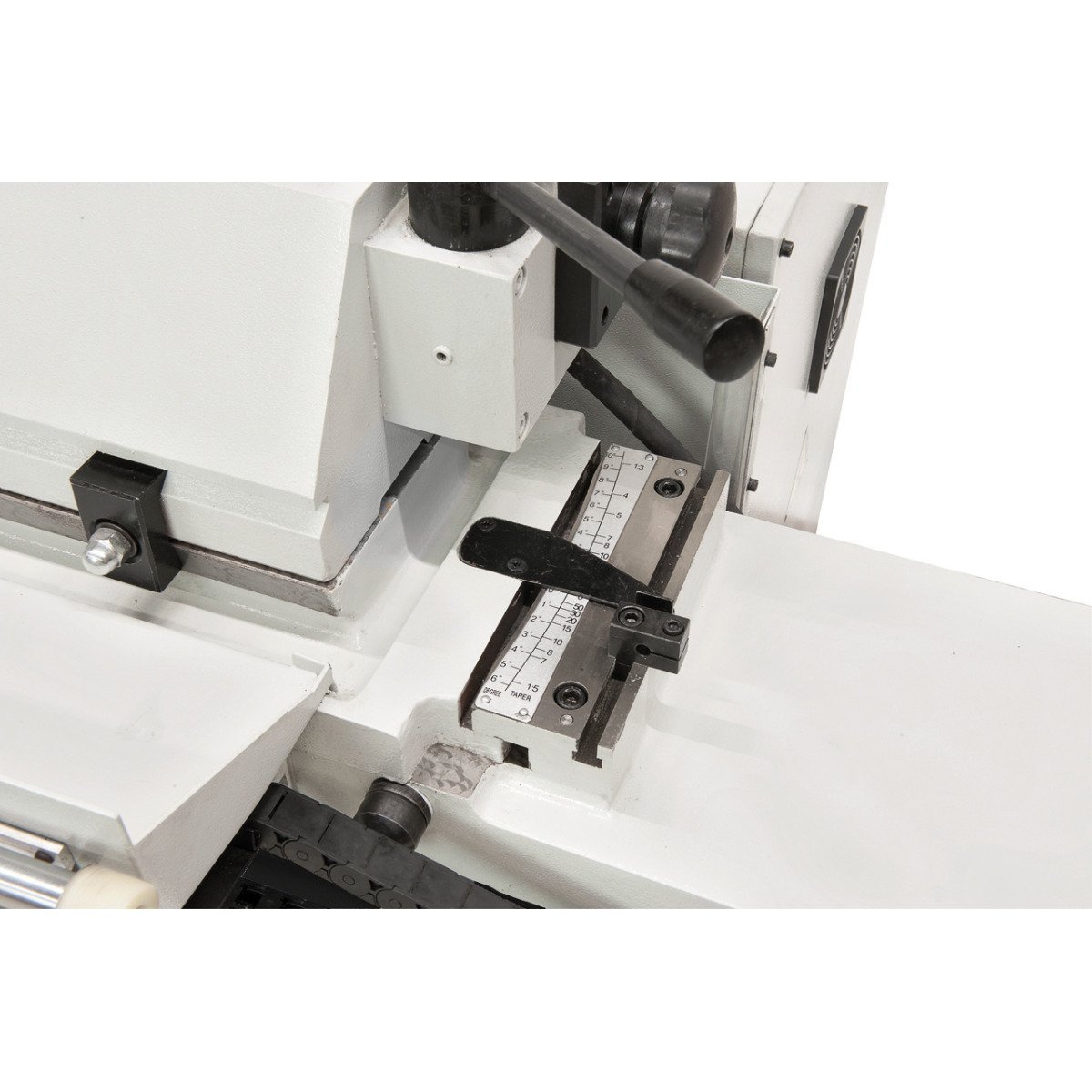

• Für konische Schleifvorgänge kann der Tisch gekippt werden - die Skala ermöglicht eine präzise Einstellung auf die gewünschte Position
• Der Spindelkopf neigt sich für konische Schleifvorgänge von 0 bis 90°
• Die Längsführung des Tisches und die Kreuzführung des Schleifspindelmaterials sind jeweils mit V- und Flachführung ausgestattet
• Die Schleifspindel verfügt über beidseitige Lager und einstellbare Flachgitter
• Schwenkbarer Spindelschaft (bis zu 180°) für Innenschleifarbeiten

Technische Daten:

• Spitzenhöhe: 135 mm
• Verfahrweg Arbeitstisch max.: 640 mm
• Schleiflänge: 500 mm
• Schleifdurchmesser ohne Lünette: 8 - 200 mm
• Schleifdurchmesser mit Lünette: 8 - 60 mm
• Schleifdurchmesser ohne Lünette innen: 25 - 100 mm
• Schleifdurchmesser mit Lünette innen: 35 - 100 mm
• Schleiftiefe innen: 125 mm
• Werkstückgewicht zwischen den Spitzen max.: 50 kg
• Schwenkbereich des Arbeitstisches Rechts / Links: +3 / -9 °
• Stufenloser Tischvorschub in der Längsachse: 0.1 - 4 m/min
• Verfahrweg pro Umdrehung des Handrads: 1 mm
• Verfahrweg pro Teilstrich des Handrades: 0.005 mm
• Arbeitsspindel Drehzahlbereich: 25 - 380 min¯¹
• Arbeitsspindelstockes Schwenkbereich: 0 - 45 °
• Spindelkegel: MK 4

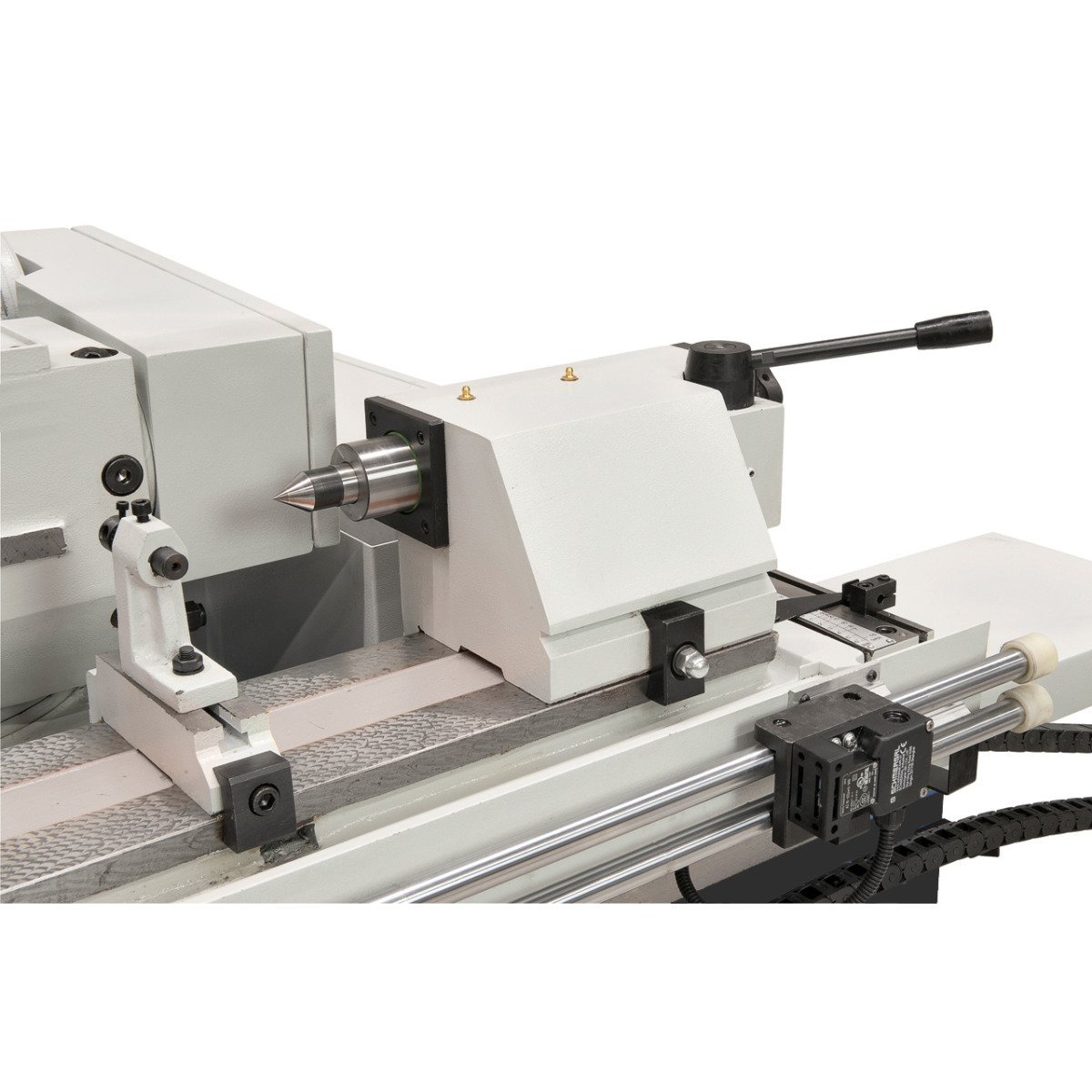

• Reitstockkegel: MK 4
• Verfahrweg Pinolen: 25 mm
• Länge (Produkt) ca.: 2250 mm
• Breite/Tiefe (Produkt) ca.: 1600 mm
• Höhe (Produkt) ca.: 1500 mm
• Gewicht (Netto) ca.: 2200 kg
• Abgabeleistung (Motorleistung): 4 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Art der generierten Daten: Nutzungsdaten
• Format der generierten Daten: Gängige, maschinenlesbare Formate wie z.B. JSON
• Datenmenge: Bis zu 5 MB
• Datengenerierung kontinuierlich in Echtzeit: Ja
• Datenspeicherort: Auf dem Gerät
• Datenzugriff: Über physische Schnittstellen
• Weitere Informationen: In Bedienungsanleitung oder unter info@stuermer-maschinen.de
