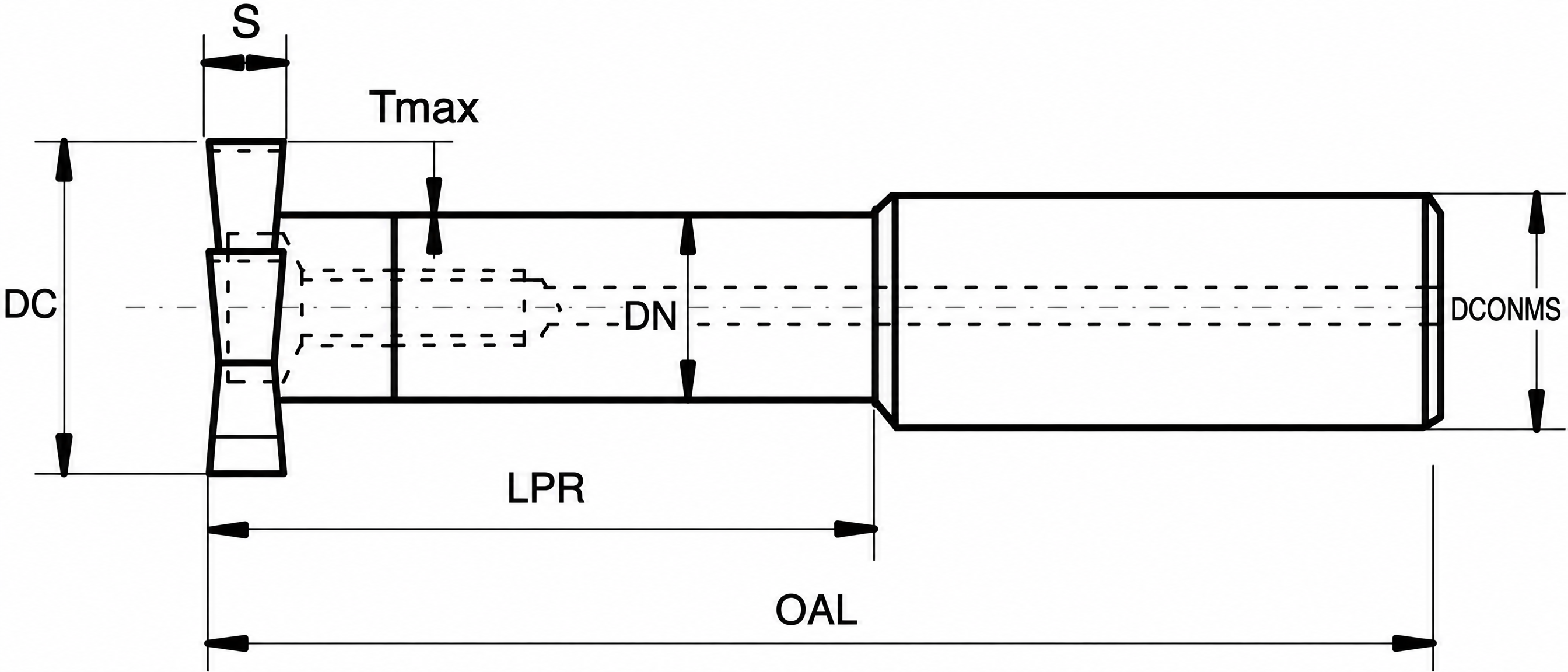

Simtek Zirkular-Nutenfräser mit VHM-Schaft L 100 mm nach DIN 1835-B Schaft-Ø 12 mm FL 42 mm
Simtek Zirkular-Nutenfräser mit VHM-Schaft, Schneidkreis Ø 21,7 mm ist für den universellen Einsatz auf CNC-gesteuerten Maschinen ausgelegt. Das Werkzeug dient zum zirkularen Einstechen beziehungsweise Fräsen von Nuten und Gewinden.
| 1_Aufnahme: | Zylinder |
|---|---|
| 1_Einsatzgebiet: | Zirkularfräsen |
| 1_Gesamtlänge OAL (mm): | 100 |
| 1_Halsdurchmesser DN (mm): | 12 |
| 1_Innenkühlung: | mit Kühlschmierstoff-Austritt radial |
| 1_Länge L1 (mm): | 100 |
| 1_Material: | Vollhartmetall (VHM) |
| 1_Norm: | DIN 1835-B, Werksnorm |
| 1_Schneidendurchmesser DC (mm): | 21,7 |
Simtek
Hersteller:
SIMTEK Präzisionswerkzeuge GmbH
Christophstraße 18, 72116 Mössingen, Deutschland
info@simtek.com
Passende Wendeschneidplatten
Simtek Wendeschneidplatte Zirkular 21,7
Simtek Wendeschneidplatte Zirkular 21,7 ist für Sicherungs- und Seegerringnuten sowie allgemeine Nutbearbeitungen vorgesehen. Die Varianten werden über die Nutbreite ausgewählt.Die Ausführungen sind für Stahl, Edelstahl, Gusseisen und Nichteisenmetalle vorgesehen. Für Seegerringnuten nach DIN 471/472 sind Nutbreiten von 0,7 bis 5,15 mm vorgesehen; die Schneidbreite beträgt S − 0,02 mm. Für allgemeine Anwendungen sind Breiten von 0,77 bis 5,26 mm mit B + 0,02 mm vorgesehen. Der Mindest-Vorbearbeitungsdurchmesser beträgt 22 mm. Der Schneidkreisdurchmesser Ds beträgt 21,7 mm; Schneidstoff FSGB20, TiN-Beschichtung und ein Spanwinkel von 15° sind für diese Familie angegeben.
