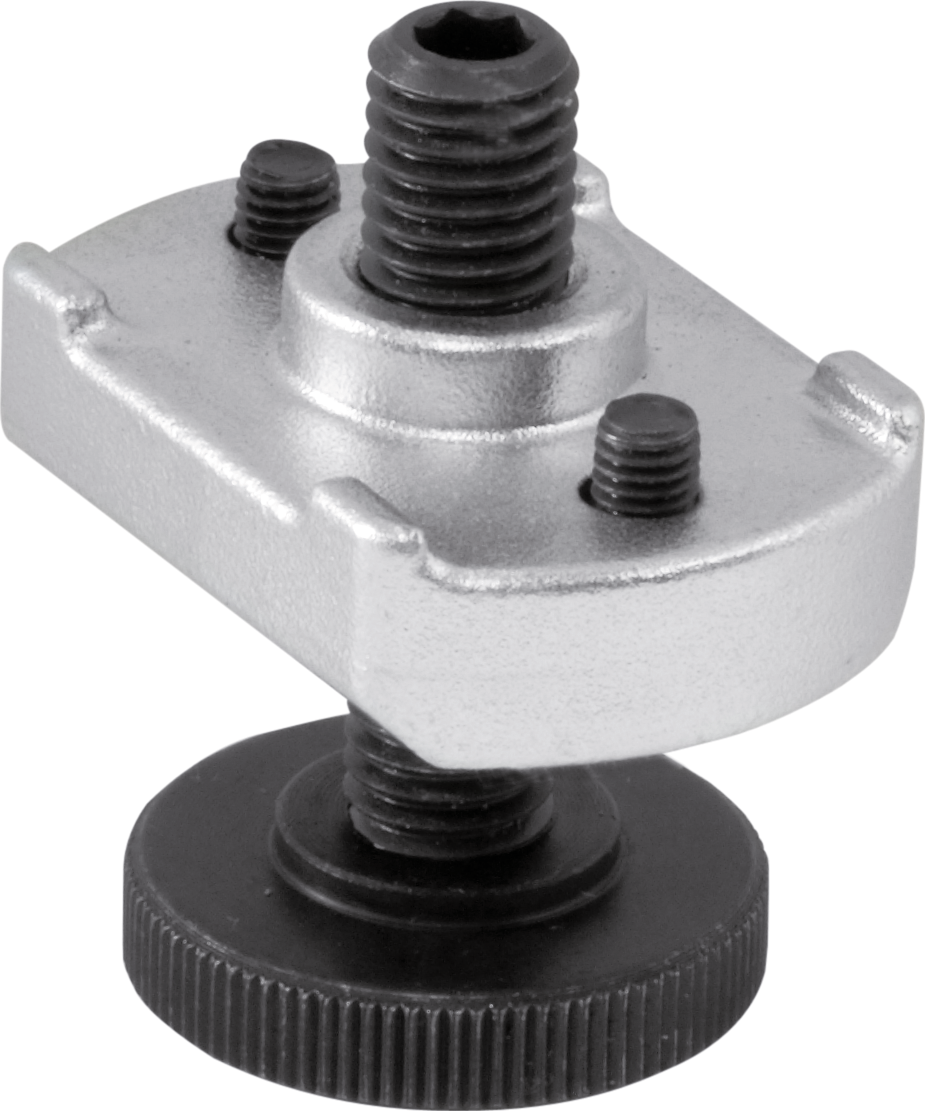

Stützverlängerung M20 L109mm
Artikelnummer:
261702M20X109
Vergleichen
Stahl verzinkt und vergütet, Stützschraube vergütet, Festigkeitsklass 8.8
Lieferumfang:
Lieferumfang:
- Grundkörper
- Stützschraube
- Befestigungsschrauben
| Einsatz: | Stützverlängerung wird zur Vergrößerung der Spannhöhe auf den Gegenhalter (Art.-Nr. 261701...) geschraubt |
|---|
Ausführungen

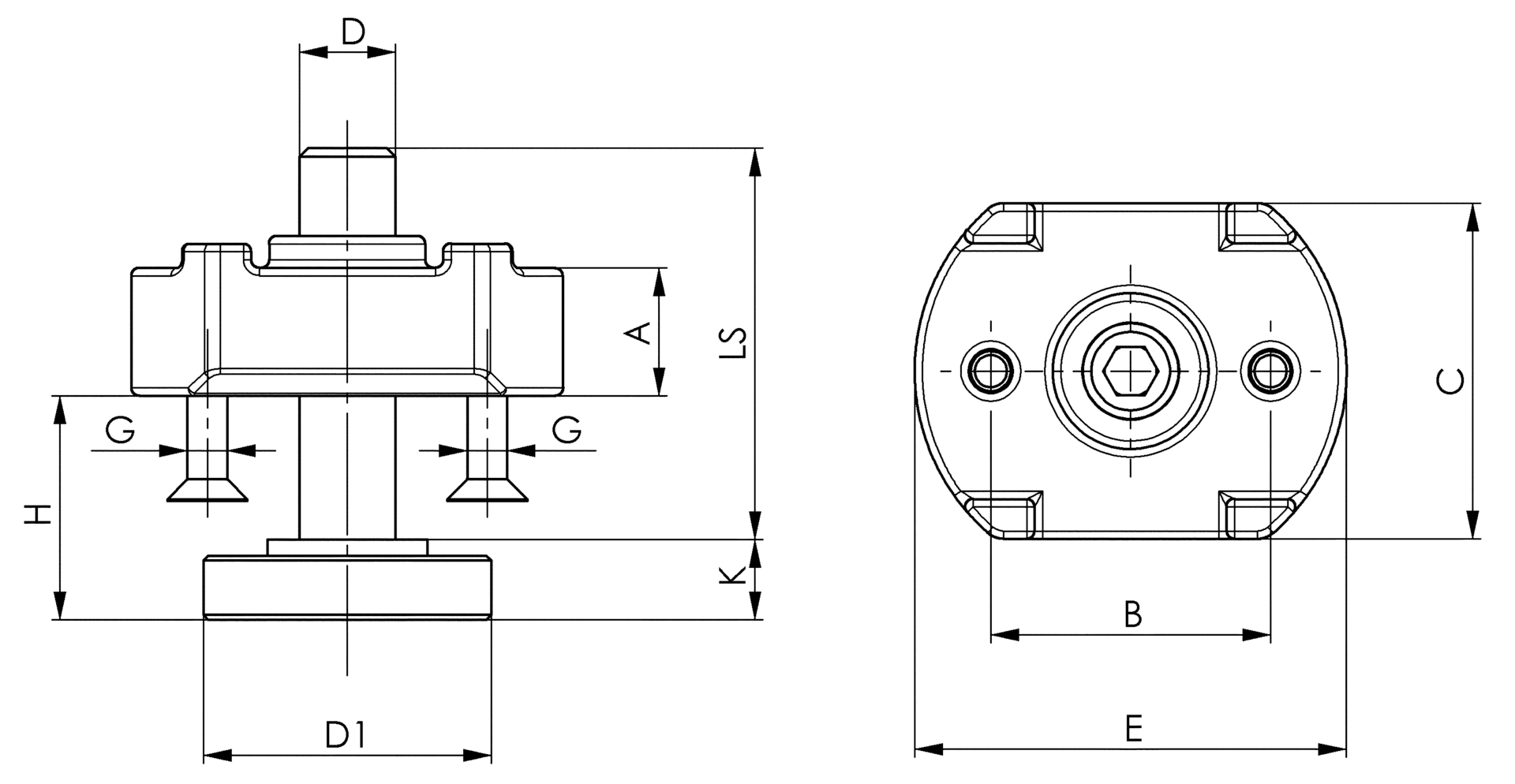

| Position | Code | C (mm) | K (mm) | D (mm) | A (mm) | H (mm) | E (mm) | LS (mm) | B (mm) | G (mm) | D1 (mm) | Anzahl | VE | Preis/VE | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 |
|
261702M20X109 | 50 | 16 | 20 | 25 | 16 - 91 | 70 | 109 | 50 | M6 | 50 | 1 Stück |
76,75 €
|
|||
| 5 |
|
261702M16X90 | 40 | 13 | 16 | 20 | 13 - 73 | 60 | 90 | 40 | M5 | 42 | 1 Stück |
50,46 €
|
|||
| 3 |
|
261702M12X94 | 35 | 10 | 12 | 16 | 10 - 80 | 54 | 94 | 35 | M5 | 36 | 1 Stück |
34,27 €
|
|||
| 1 |
|
261702M10X39 | 30 | 8 | 10 | 10 | 8 - 30 | 44 | 39 | 30 | M5 | 30 | 1 Stück |
22,01 €
|
|||
| 4 |
|
261702M16X55 | 40 | 13 | 16 | 20 | 13 - 41 | 60 | 55 | 40 | M5 | 42 | 1 Stück |
42,96 €
|
|||
| 6 |
|
261702M20X69 | 50 | 16 | 20 | 25 | 16 - 52 | 70 | 69 | 50 | M6 | 50 | 1 Stück |
61,76 €
|
|||
| 2 |
|
261702M12X49 | 35 | 10 | 12 | 16 | 10 - 37 | 54 | 49 | 35 | M5 | 36 | 1 Stück |
34,27 €
|
