Vakuumspannplatte Basic Raster 12,5mm L190xB290xH30mm
Vergleichen
die Vakuumplatte hat auf der Oberseite Nuten und Ansaugstellen, durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden, einfache Positionierung durch seitliche Exzenteranschläge, mit seitlichem Spannrand zur Befestigung der Vakuumspannplatte auf einer Grundplatte, nachträgliche Bohrungen für ZPS K10 (M8) sind möglich
Einsatz:
kann sowohl mit Druckluft in Verbindung mit der integrierten Venturidüse als auch mit einer externen Vakuumpumpe betrieben werden, typische Anwendungen sind Fräs- und Schleifarbeiten, sofort einsetzbar
Vorteile:
es können je nach Anzahl der Ansaugstellen durch individuelle Feldeinteilung auch mehrere unterschiedliche Werkstücke gleichzeitig gespannt und bearbeitet werden, hohe Haltekraft, durch die Dichtschnur werden geringe Unebenheiten an der Werkstückfläche ausgeglichen, verzugs- und schwingungsfreie Fünf-Seiten-Bearbeitung
Lieferumfang:
- integrierte Venturidüse
- Schalldämpfer
- Absperrventil
- Exzenteranschläge
- Ansaugfilter
- Verschlussschrauben
- Dichtschnur (Länge 10 m, ∅ 4 mm, schwarz)

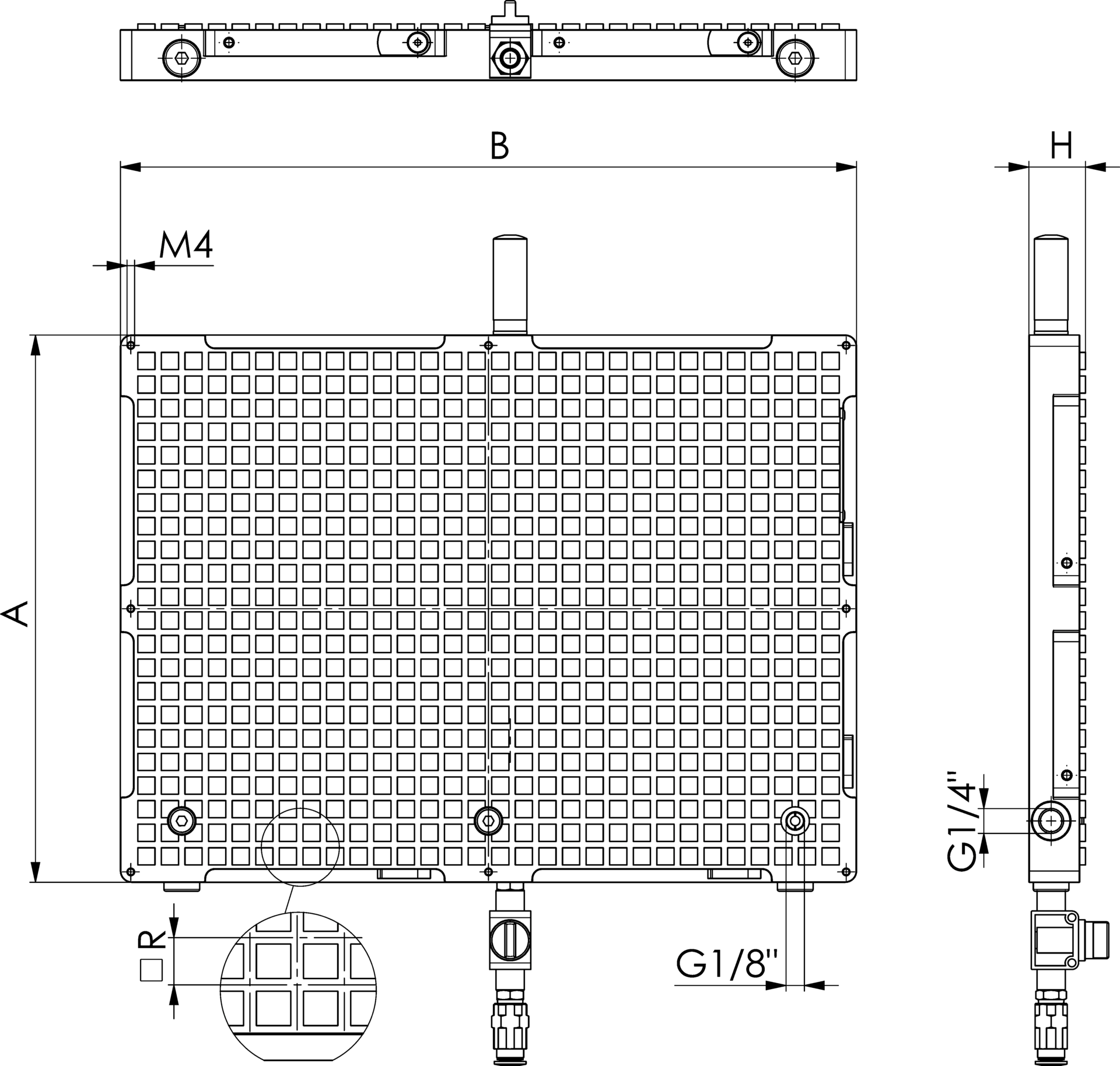

| Anzahl der Ansaugstellen: | 2 |
|---|---|
| B (mm): | 290 |
| H (mm): | 30 |
| L (mm): | 190 |
| Material: | Aluminium |
| R (mm): | 12,5 |
| Toleranz: | H +/-0,1 |
