Vakuumspannplatte Premium Raster 12,5mm L150xB150xH40mm
Artikelnummer:
26769150X150
EAN:
4020772535452
Herstellernummer:
564844
Vergleichen

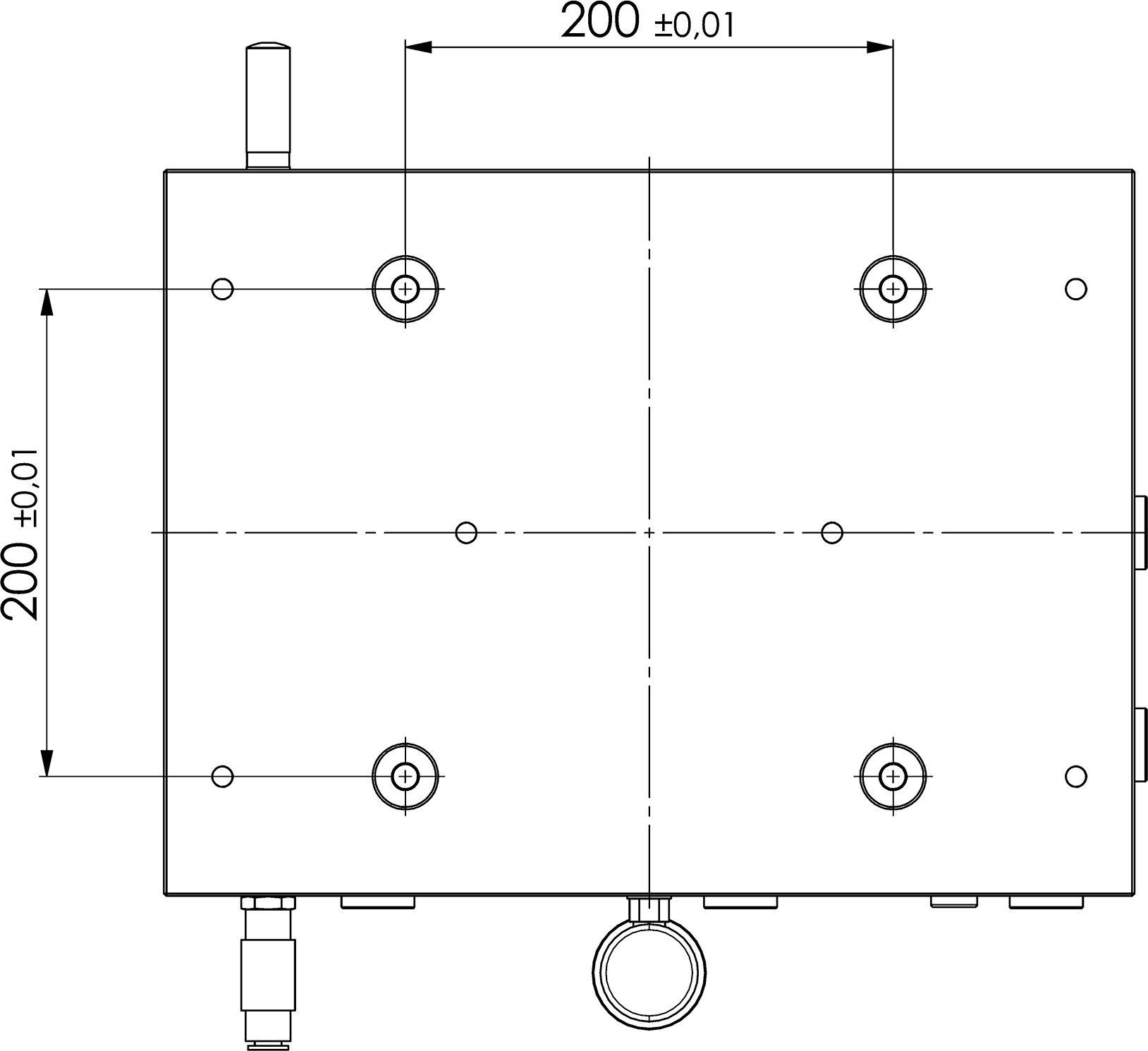

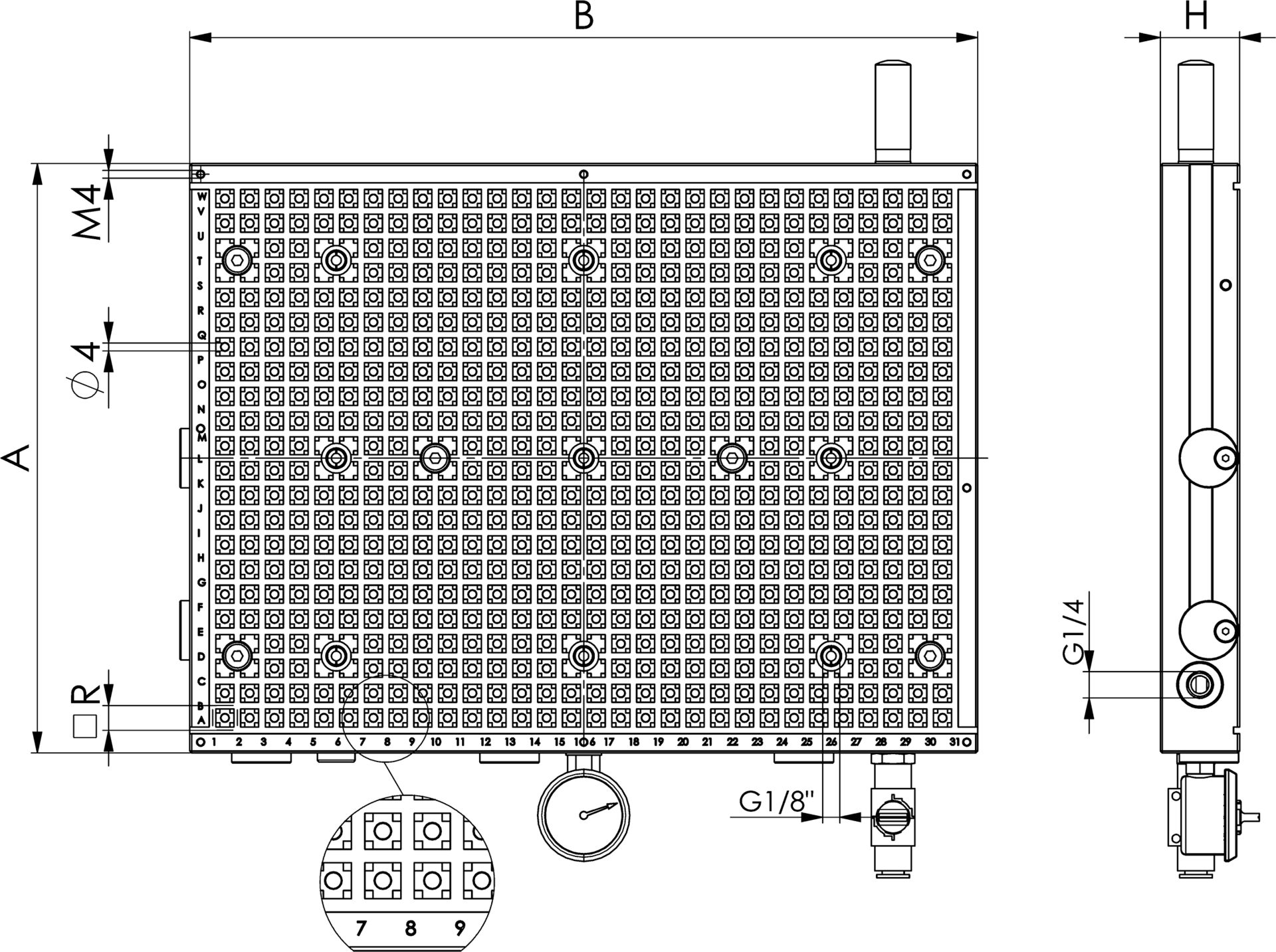

die Vakuumplatte hat auf der Oberseite Nuten und Ansaugstellen, durch das Einlegen der Dichtschnur können ein oder mehrere Felder für die gewünschte Werkstückgröße festgelegt werden, einfache Positionierung durch Bohrungen für Anschlagstifte oder durch seitliche, höhenverstellbare Exzenteranschläge, seitliche Nuten bzw. Befestigungsbohrungen (für M8) zur Befestigung der Vakuumspannplatte auf einer Grundplatte, durch die vorhandenen Aufnahmebohrungen kann die Platte in das AMF-Nullpunktspannsystem Größe K20 (M12) integriert werden
Lieferumfang:
Lieferumfang:
- integrierte Venturidüse
- Schalldämpfer
- Vakuummeter
- Absperrventil
- 6 Exzenteranschläge
- Pneumatikschlauch 2 m
- Stecknippel für Druckluftanschluss
- Dichtschnur (Länge 10 m, ∅ 4 mm, schwarz)
- Dichtschnur (Länge 10 m, ∅ 4 mm, grau)
| 1_Höhe H (mm): | 40 |
|---|---|
| 1_Material: | Aluminium |
| Betriebsdruck (bar): | 3,5 - 4,5 |
| Einsatz: | kann sowohl durch Druckluft in Verbindung mit der integrierten Venturidüse als auch mit einer externen Vakuumpumpe betrieben werden, typische Anwendungen sind Fräs- und Schleifarbeiten, sofort einsetzbar |
| max- Vakuum (%): | 92 |
| toleranz: | H +/-0,1 |
AMF
Hersteller:
ANDREAS MAIER GmbH & Co. KG
Waiblinger Straße 116, 70734 Fellbach, Deutschland
amf@amf.de
Ausführungen
| Position | Code | R (mm) | Ausführung | Gewicht (kg) | Anzahl der Ansaugstellen | 1_Breite B (mm) | L (mm) | Anzahl | VE | Preis/VE | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 |
|
26769400X400 | 12,5 | 1 Düse, 4 Bohrungen | 16 | 9 | 400 | 400 | 1 Stück |
2.718,85 €
|
|||
| 3 |
|
26769300X400 | 12,5 | 1 Düse, 4 Bohrungen | 12 | 9 | 400 | 300 | 1 Stück |
2.054,89 €
|
|||
| 5 |
|
26769400X600 | 12,5 | 1 Düse, 6 Bohrungen | 24 | 9 | 600 | 400 | 1 Stück |
3.462,60 €
|
|||
| 6 |
|
26769600X800 | 25 | 2 Düsen, 2 x 6 Bohrungen | 50 | 16 | 800 | 600 | 1 Stück |
4.395,50 €
|
|||
| 1 |
|
26769150X150 | 12,5 | 1 Düse, ohne Bohrungen | 1 | 1 | 150 | 150 | 1 Stück |
1.399,32 €
|
|||
| 2 |
|
26769300X200 | 12,5 | 1 Düse, 2 Bohrungen | 6 | 3 | 200 | 300 | 1 Stück |
1.533,79 €
|
