Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 4215D
Vergleichen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegange pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z-Achse
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
- Not-Halt Einrichtung mit Fußbetätigung
- Vierfach-Stahlhalter
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass Ø 15 - 145 mm
- Mitlaufende Lünette Durchlass Ø 10 - 75 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 6 / MK 4
- Feste Zentrierspitze MK 4
- Wechselräder-Satz
- Positionsanschlag mit Feineinstellung
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
TH 4210/TH 4210D / TH 4215D
- Vierfach-Stahlhalter max. 20 mm
TH 4210V
- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel
Drehfutter nicht vergessen!

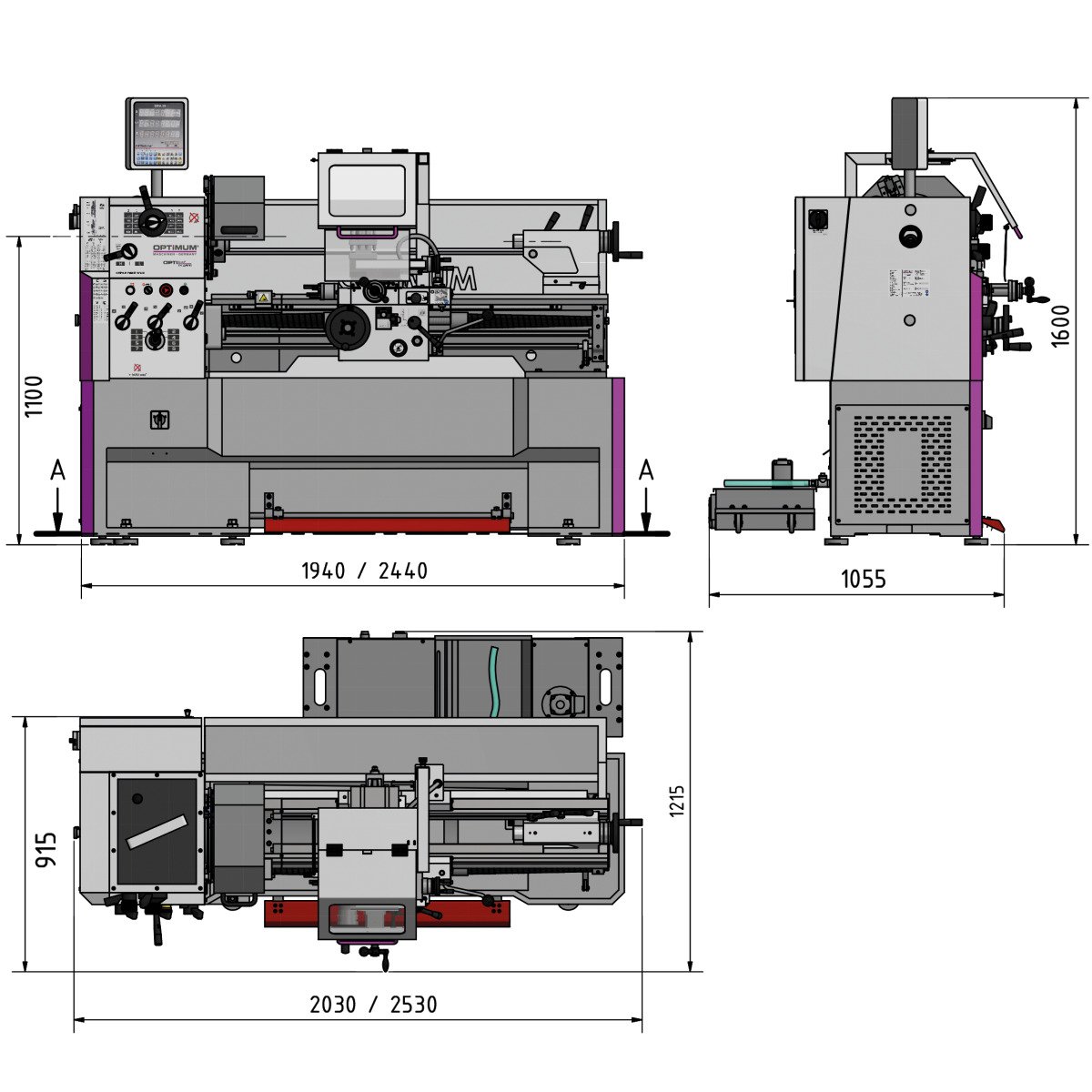

| Länge (Produkt) ca.: | 2440 mm |
|---|---|
| Spitzenhöhe: | 210 mm |
| Breite/Tiefe (Produkt) ca.: | 915 mm |
| Höhe (Produkt) ca.: | 1375 mm |
| Gewicht (Netto) ca.: | 1340 kg |
| Digitale Positionsanzeige: | DPA 31 Plus |
| Spindelaufnahme: | Camlock DIN ISO 702-2 Nr. 6 |
| Spitzenweite: | 1500 mm |
| Umlaufdurchmesser über Maschinenbett: | 420 mm |
| Umlaufdurchmesser über Planschlitten: | 250 mm |
| Abgabeleistung (Motorleistung): | 4,5 kW |
| Bettbreite: | 250 mm |
| Umlaufdurchmesser in der Bettbrücke: | 590 mm |
| Anzahl der Drehzahlbereiche: | 16 |
| Drehlänge in der Bettbrücke: | 260 mm |
| Anschlussspannung: | 400 V |
| Netzfrequenz: | 50 Hz |
| Drehzahlbereich: | 45 – 1800 min-1 |
| Kühlschmiermittelsystem Leistung Kühlmittelpumpe: | 100 W |
| Spindelbohrung: | 52 mm |
| Stahlhalter Aufnahmehöhe max.: | 20 mm |
| Spindelkonus: | MK 6 |
| Reitstock Pinolendurchmesser: | 50 mm |
| Reitstockaufnahme: | MK 4 |
| Reitstock Pinolenhub: | 120 mm |
| Steigung Metrisch: | 0,2 – 14 mm/U |
| Anzahl der Steigungen Metrisch: | 39 |
| Gesamt Anschlusswert: | 4,6 kW |
| Steigung Zoll: | 72 – 2 Gg/1" |
| Verfahrweg Oberschlitten: | 140 mm |
| Anzahl der Steigungen Zoll: | 45 |
| Verfahrweg Planschlitten: | 230 mm |
| Verfahrweg Bettschlitten: | 1280 mm |
| Vorschubbereich längs: | 0,05 – 1,7 mm/U |
| Anzahl der Vorschübe längs: | 17 |
| Steigung Diametral Pitch: | 8 – 44 |
| Anzahl der Steigungen Diametral Pitch: | 21 |
| Steigung Modulgewinde: | 0,3 – 3,5 mm/U |
| Vorschubbereich plan: | 0,025 – 0,85 mm/U |
| Anzahl der Steigungen Modulgewinde: | 18 |
| Anzahl der Vorschübe plan: | 17 |
