HerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.deLieferumfang:1 Stück Spannblock SLTBN 20-051 Stück Abstechdrehmeißel SLIH 26-31 Stück Abstechdrehmeißel SLIH 26-45 Stück Schneidplatten GTN3 (Stechbreite 3,1 mm)5 Stück Schneidplatten GTN4 (Stechbreite 4,1 mm)Aluminiumbox

Drehfutterkörper aus hochwertigem StahlAlle Arbeitsflächen induktionsgehärtet und geschliffenCamlock Direktaufnahme DIN 55029Hohe Rundlaufgenauigkeit (genauer als DIN 6386)HerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.de Technische Daten: Futterdurchmesser: 250 mmDurchlass: 76 mmHöhe mit Backen: 103.5 mmHöhe ohne Backen: 156.5 mmGewicht (Netto) ca.: 32 kgDrehzahl: 2500 min¯¹

HerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.de

Ersatzstahlhalter Aufnahme 25 x 120 Typ D für VierkantHerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.de

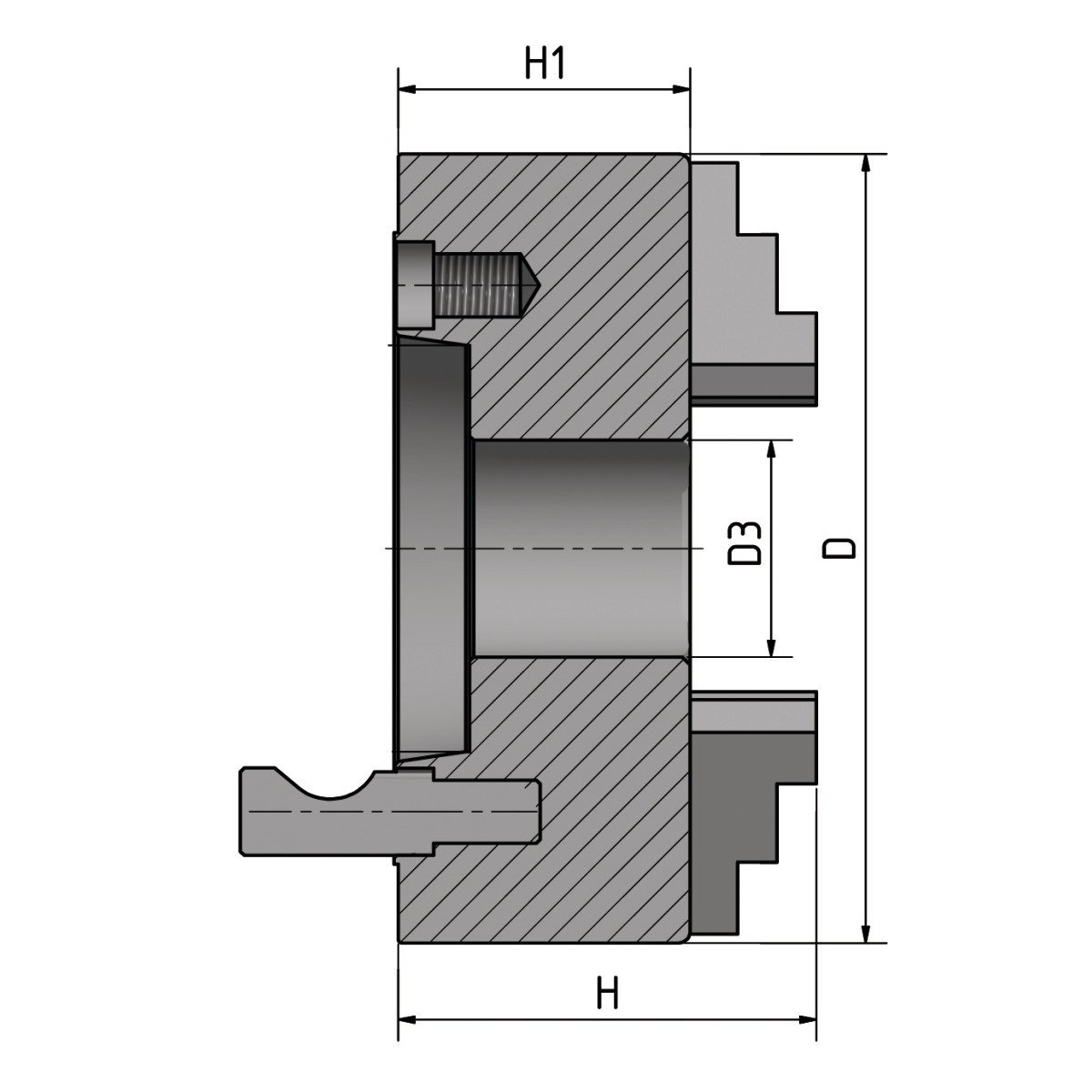

Dreibacken-Drehfutter Camlock zentrisch spannendDrehfutterkörper aus hochwertigem GussAlle Arbeitsflächen induktionsgehärtet und geschliffenCamlock Direktaufnahme DIN 55029Hohe Rundlaufgenauigkeit (genauer als DIN 6386)HerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.deLieferumfang:FutterschlüsselHarte einteilige InnenspannbackenHarte einteilige Außenspannbacken Technische Daten: Futterdurchmesser D: 250 mmDurchlass D3: 76 mmHöhe mit Backe H: 156.5 mmHöhe ohne Backe H1: 103.5 mmTeilkreis: 133.4 mmGewicht (Netto) ca.: 32 kgCamlock: Nr. 6Drehzahl: 2500 min¯¹

Drehfutter aus GussCamlock Direktaufnahme DIN 55029HerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.deLieferumfang:Futterschlüssel, Satz harte Wendebacken Technische Daten: Futterdurchmesser D: 250 mmDurchlass D3: 100 mmHöhe mit Backe H: 120 mmHöhe ohne Backe H1: 80 mmTeilkreis: 133.4 mmGewicht (Netto) ca.: 24 kgCamlock: Nr. 6Drehzahl: 1600 min¯¹

Dreibacken-Drehfutter Camlock zentrisch spannendDrehfutter aus GussCamlock Direktaufnahme DIN 55029Inklusive FutterschlüsselHerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.deLieferumfang:Futterschlüssel Technische Daten: Futterdurchmesser D: 250 mmDurchlass D3: 70 mmHöhe mit Backe H: 140 mmHöhe ohne Backe H1: 98 mmTeilkreis: 133.4 mmGewicht (Netto) ca.: 34 kgCamlock: Nr. 6Drehzahl: 2400 min¯¹

genaue Nivellierung durch Fein- oder Regelschraube, Ausgleich von Unebenheten bis 5°

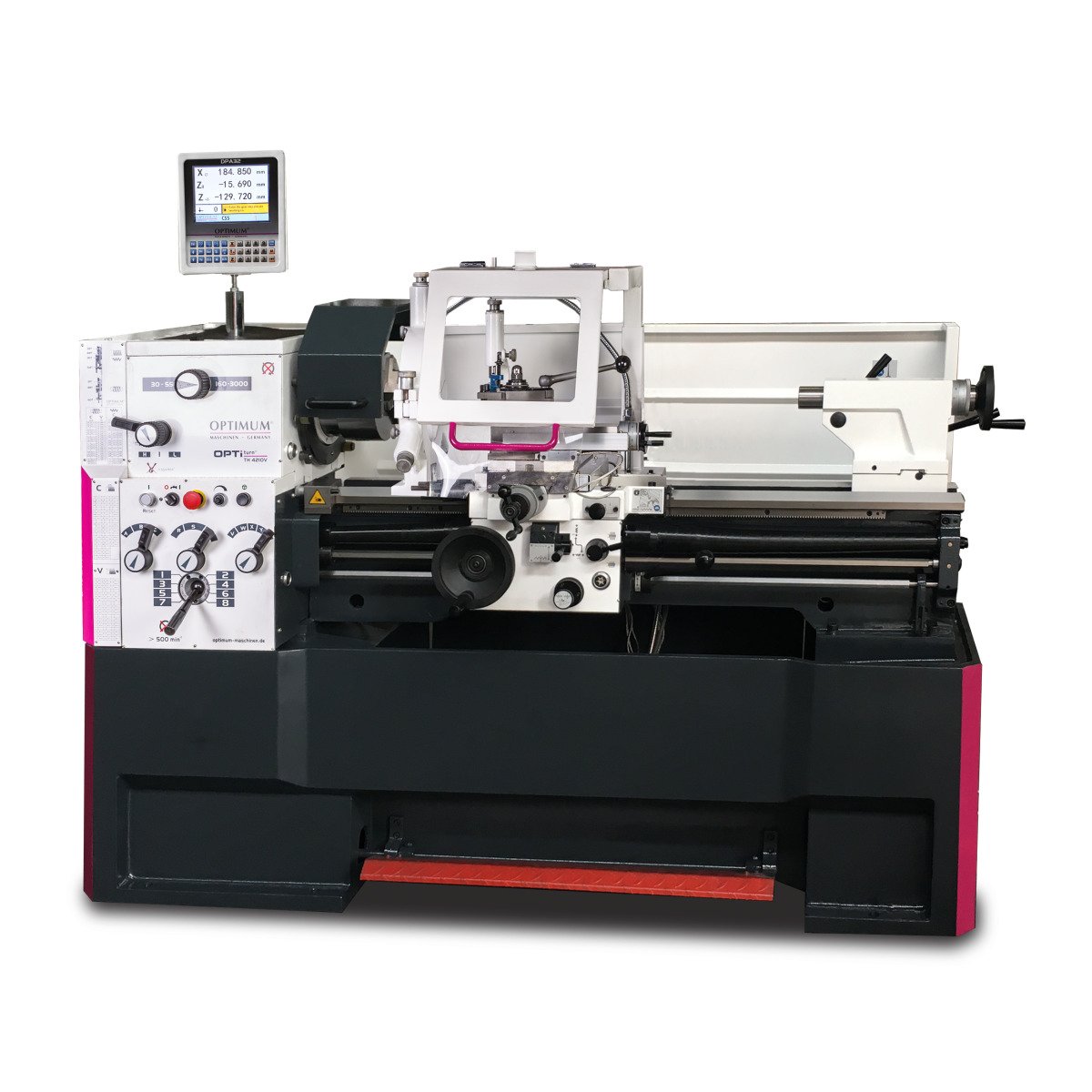

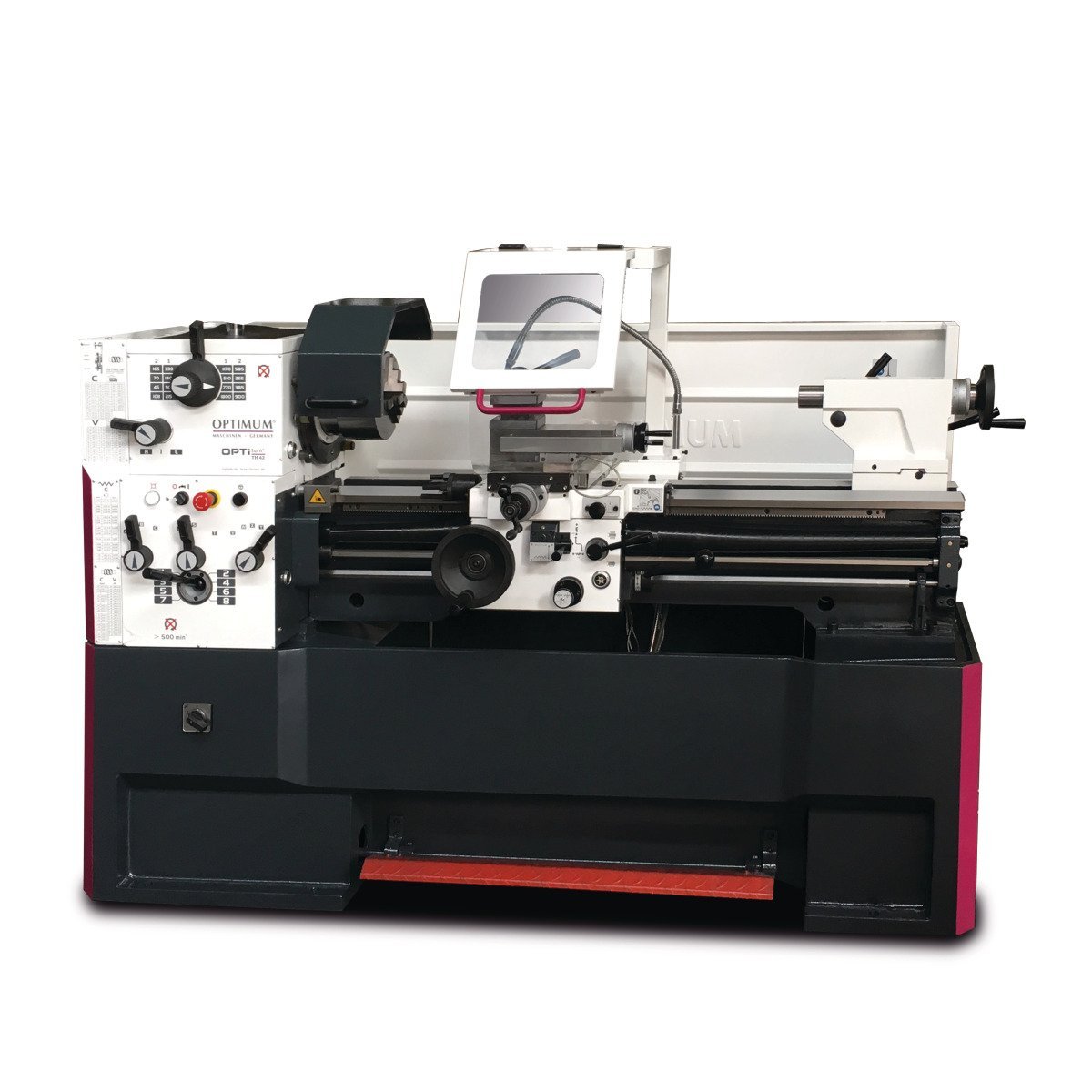

Präzise Maschine, ausgereifte Technik, komplette Ausstattung, leicht bedienbar Gehärtete und geschliffene Z-Achsen FührungsbahnGarantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mmSpindelaufnahme Camlock DIN ISO 702-2 Nr. 6LeitspindelabdeckungPräzise gearbeiteter SchlittenAlle Führungen durch Keilleisten nachstellbarRechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbarZweikanalige SicherheitselektronikZentralschmierung im BettschlittenVerstellbereich Oberschlitten ± 90°Hauptspindel im Ölbad laufendGetrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagertSchalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegange pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbarHandräder mit einstellbarer Feinskalierung 0,04 / 0,02 mmSicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z-AchseStark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus GraugussKühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DINUnterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossenNot-Halt Einrichtung mit FußbetätigungVierfach-StahlhalterAuf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.HerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.deLieferumfang:Feststehende Lünette Durchlass Ø 15 - 145 mmMitlaufende Lünette Durchlass Ø 10 - 75 mmLED-MaschinenleuchteReduzierhülse MK 6 / MK 4Feste Zentrierspitze MK 4Wechselräder-SatzPositionsanschlag mit FeineinstellungMaschinenerstbefüllung mit QualitätsölBedienwerkzeugTH 4210/TH 4210D / TH 4215DVierfach-Stahlhalter max. 20 mmTH 4210VSchnellwechsel-Stahlhalter 5-BStahlhalter 25 x 120 Typ D für VierkantmeißelDrehfutter nicht vergessen! Technische Daten: Länge (Produkt) ca.: 1940 mmBreite/Tiefe (Produkt) ca.: 915 mmHöhe (Produkt) ca.: 1375 mmGewicht (Netto) ca.: 1160 kgSpitzenhöhe: 210 mmSpitzenweite: 1000 mmUmlaufdurchmesser über Maschinenbett: 420 mmUmlaufdurchmesser in der Bettbrücke: 590 mmUmlaufdurchmesser über Planschlitten: 250 mmDrehlänge in der Bettbrücke: 260 mmBettbreite: 250 mmAnzahl der Drehzahlbereiche: 16Drehzahlbereich: 45 – 1800 min-1Abgabeleistung (Motorleistung): 4,5 kWAnschlussspannung: 400 VNetzfrequenz: 50 HzGesamt Anschlusswert: 4,6 kWKühlschmiermittelsystem Leistung Kühlmittelpumpe: 100 WSpindelaufnahme: Camlock DIN ISO 702-2 Nr. 6Spindelbohrung: 52 mmStahlhalter Aufnahmehöhe max.: 20 mmSpindelkonus: MK 6Reitstockaufnahme: MK 4Reitstock Pinolenhub: 120 mmReitstock Pinolendurchmesser: 50 mmSteigung Metrisch: 0.2 - 14 mm/UAnzahl der Steigungen Metrisch: 39Steigung Zoll: 72 - 2 Gg/1"Anzahl der Steigungen Zoll: 45Steigung Diametral Pitch: 8 – 44Anzahl der Steigungen Diametral Pitch: 21Steigung Modulgewinde: 0.3 - 3.5 mm/UAnzahl der Steigungen Modulgewinde: 18Verfahrweg Oberschlitten: 140 mmVerfahrweg Planschlitten: 230 mmVerfahrweg Bettschlitten: 780 mmVorschubbereich längs: 0.05 - 1.7 mm/UAnzahl der Vorschübe längs: 17Vorschubbereich plan: 0.025 - 0.85 mm/UAnzahl der Vorschübe plan: 17

Ersatzstahlhalter Aufnahme 32 x 130 Typ H für RundmeißelHerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.de

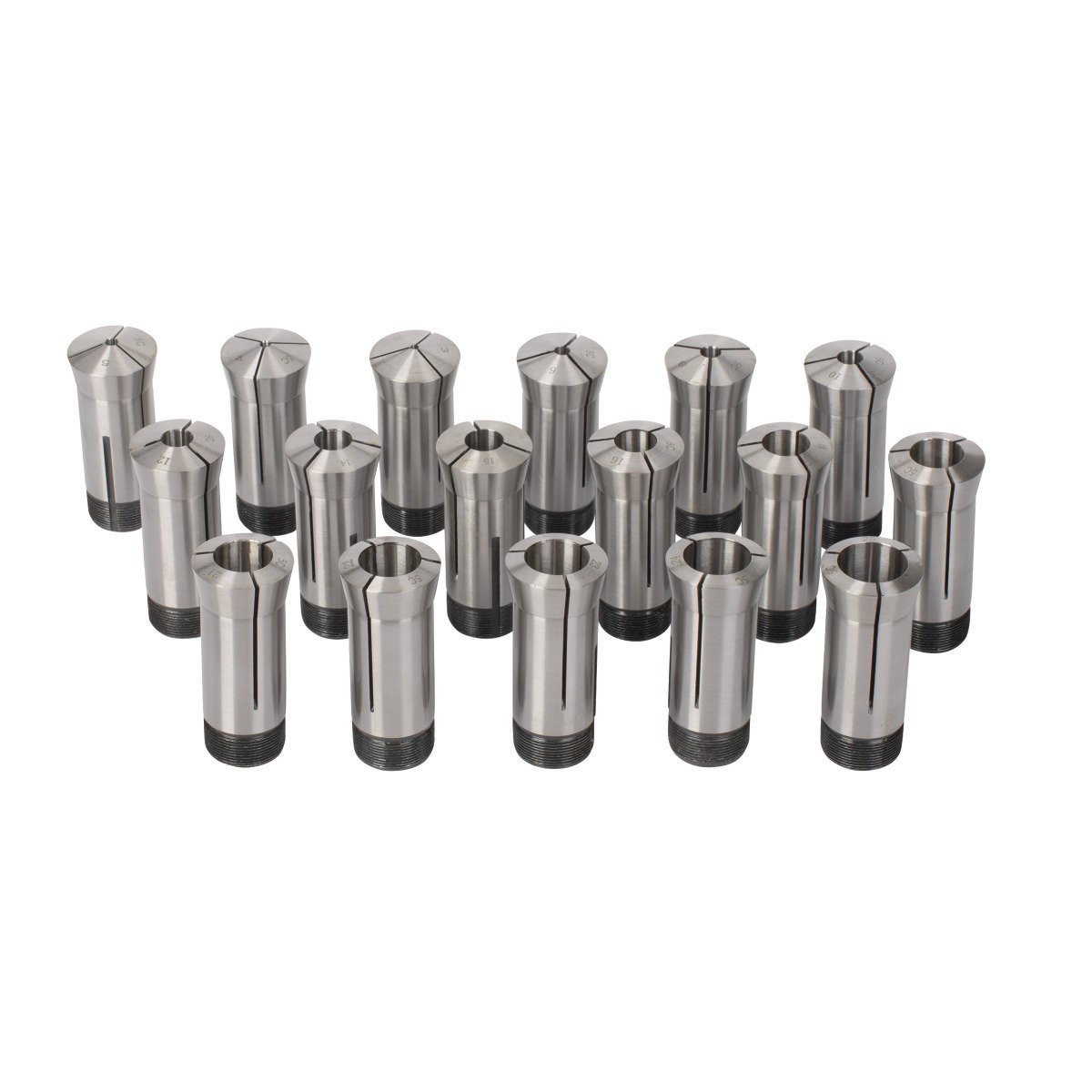

17-teiligSpannbereich 3 - 25 mmNorm 385 EFür Universal-SpannzangeneinrichtungHerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.de

Max. Rundlaufabweichung 0,006 mmHerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.de Technische Daten: Radiallast max.: 1250 NDrehzahl max.: 3500 min¯¹
