Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 5620V

• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mm
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
• Zwei Getriebestufen
• Spindelbohrung / Stangendurchlass Ø 105 mm

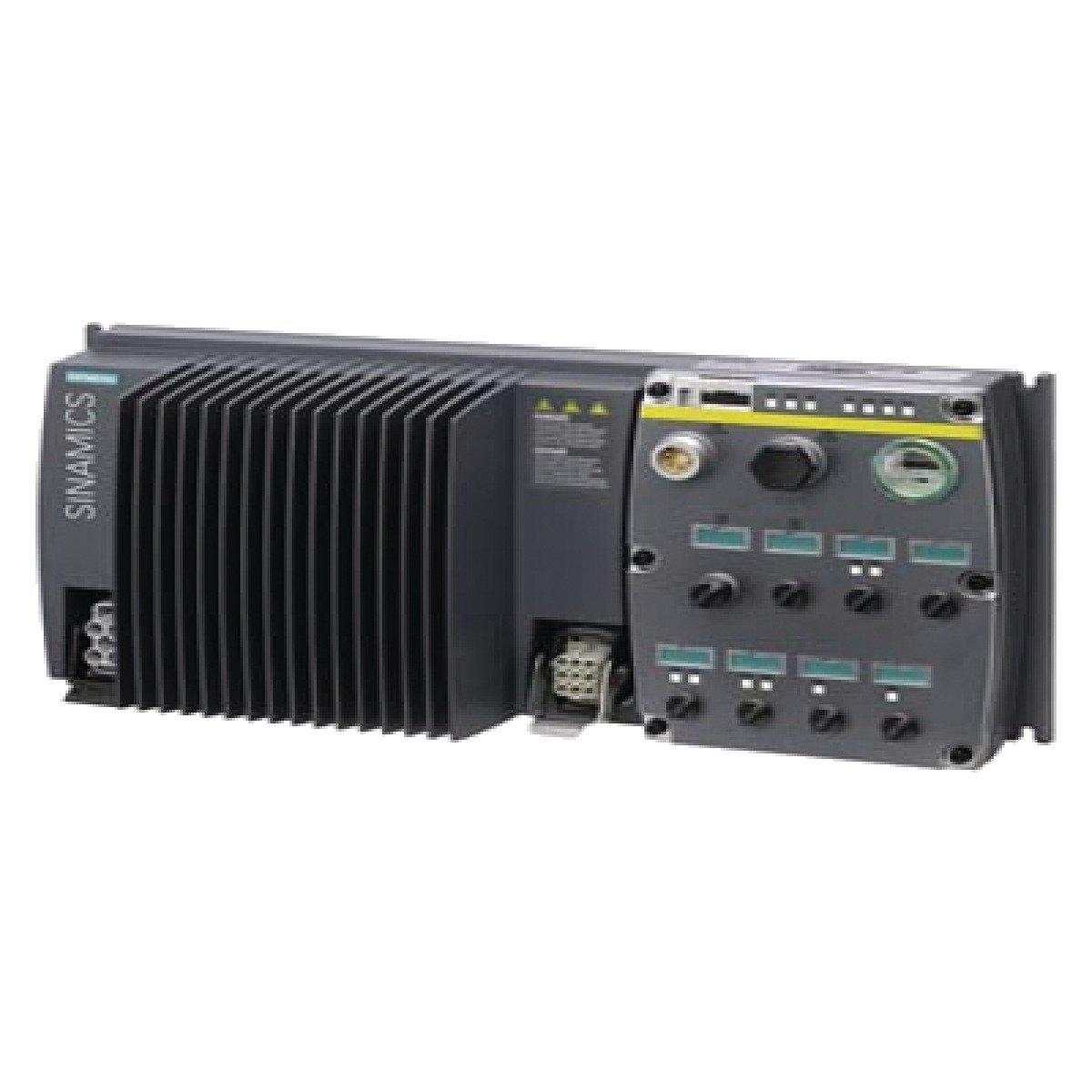

• Siemens Sinamics Frequenzumrichter / Safety Integrated
• Leitspindelabdeckung
• Präzise gearbeiteter Schlitten
• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
• Zweikanalige Sicherheitselektronik
• Zentralschmierung im Bettschlitten
• Verstellbereich Oberschlitten ± 90°
• Getrieberäder leichtgängig, gehärtet, geschliffen und mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
• Zahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufend
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm

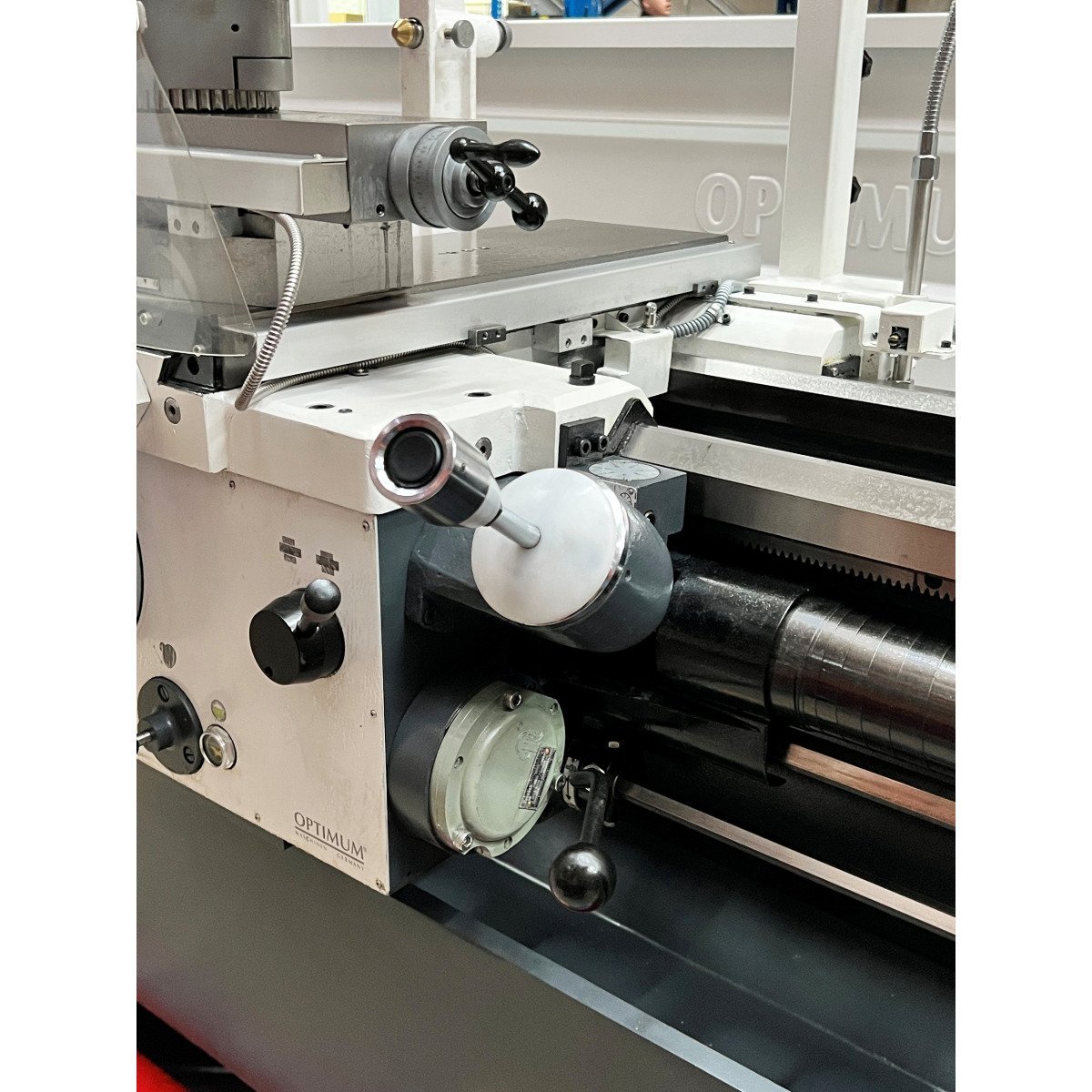

• Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
• Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
• Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
• Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
• Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
• Not-Halt Einrichtung mit Fußbetätigung
• Reitstock zum Kegeldrehen ± 10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm. Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
• Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
• LED Maschinenlampe im Späneschutz
• Energiekette für schonende Leitungs- und Schlauchführung
• Skala der Gewindeuhr einstellbar

Lieferumfang:

• Feststehende Lünette Durchlass Ø 19 - Ø 165 mm
• Mitlaufende Lünette Durchlass Ø 16 - Ø 95 mm
• LED-Maschinenleuchte
• Adapter Ø 113 mm-MK5
• Nicht mitlaufende Zentrierspitze MK5
• Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK5

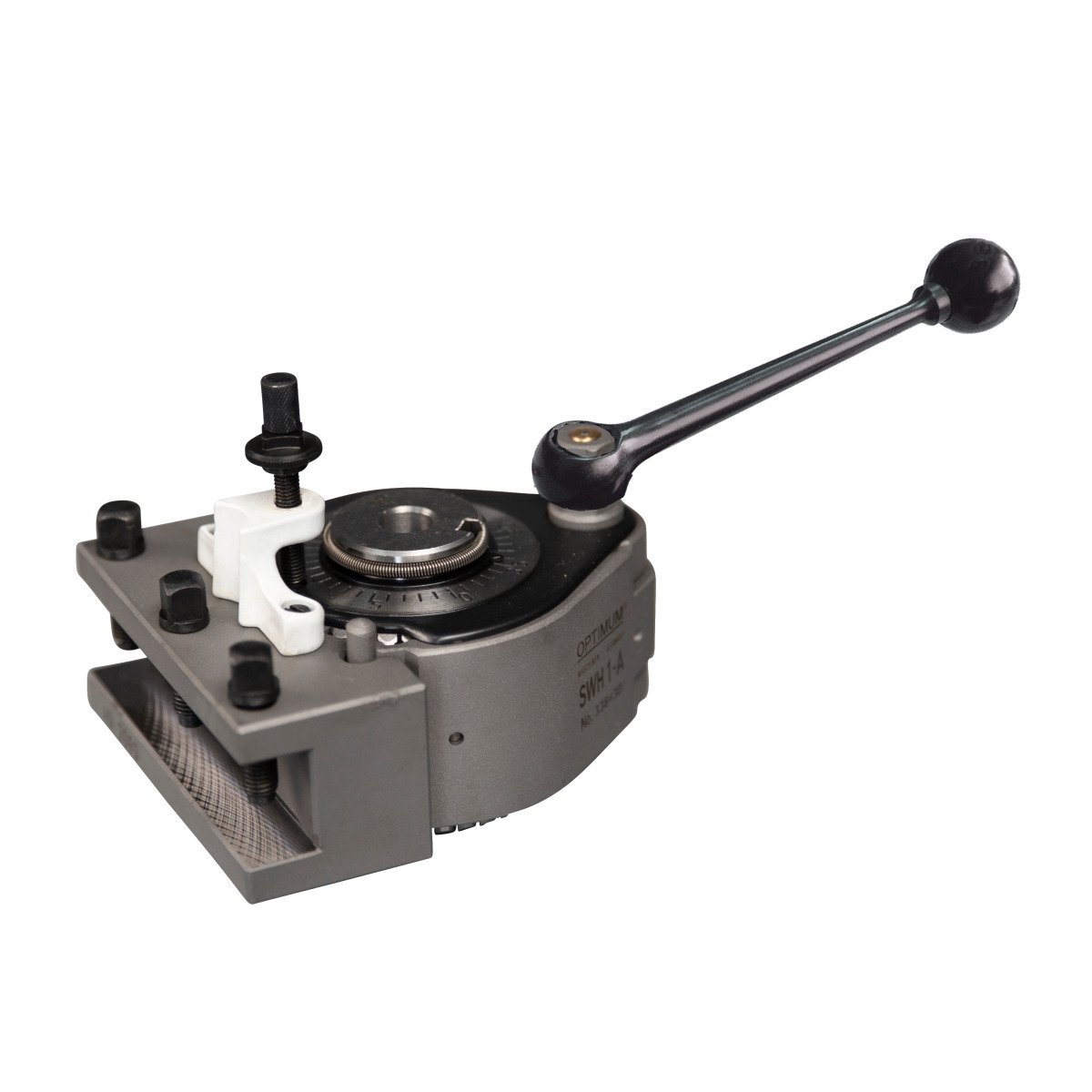

• Schnellwechsel-Stahlhalter SWH 7-C
• Stahlhalter 32 x 150 Typ D für Vierkantmeißel 25 mm
• Gewindeuhr
• Zahnräder für Gewindeschneiduhr (metrisch)
• Wechselzahnräder-Satz
• Maschinenerstbefüllung mit Qualitätsöl
• Bedienwerkzeug

Technische Daten:

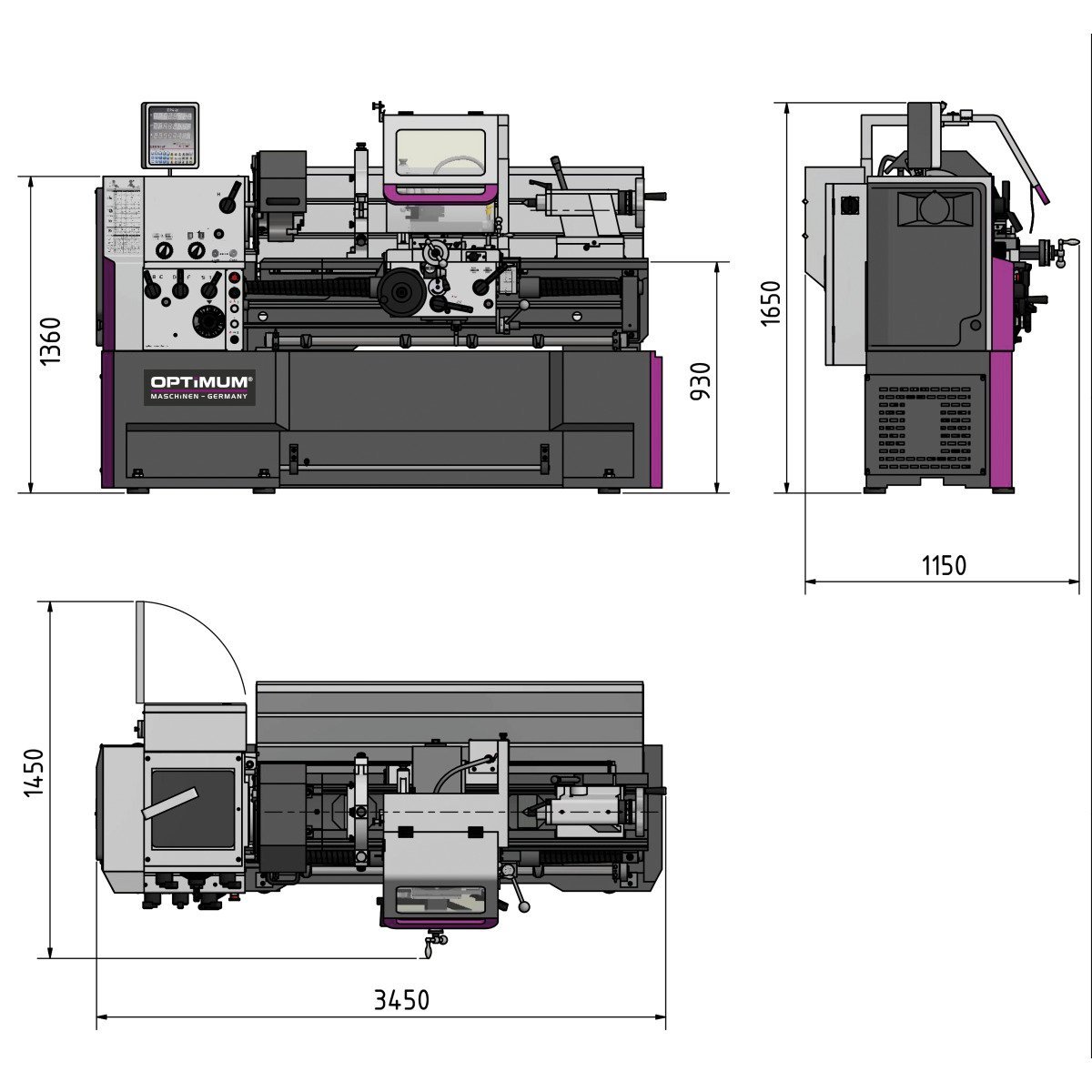

• Länge (Produkt) ca.: 3450 mm
• Breite/Tiefe (Produkt) ca.: 1150 mm
• Höhe (Produkt) ca.: 1650 mm
• Gewicht (Netto) ca.: 2560 kg
• Spitzenhöhe: 280 mm
• Spitzenweite: 1910 mm
• Umlaufdurchmesser über Maschinenbett: 560 mm
• Umlaufdurchmesser in der Bettbrücke: 790 mm
• Umlaufdurchmesser über Planschlitten: 355 mm
• Drehlänge in der Bettbrücke: 170 mm
• Bettbreite: 350 mm

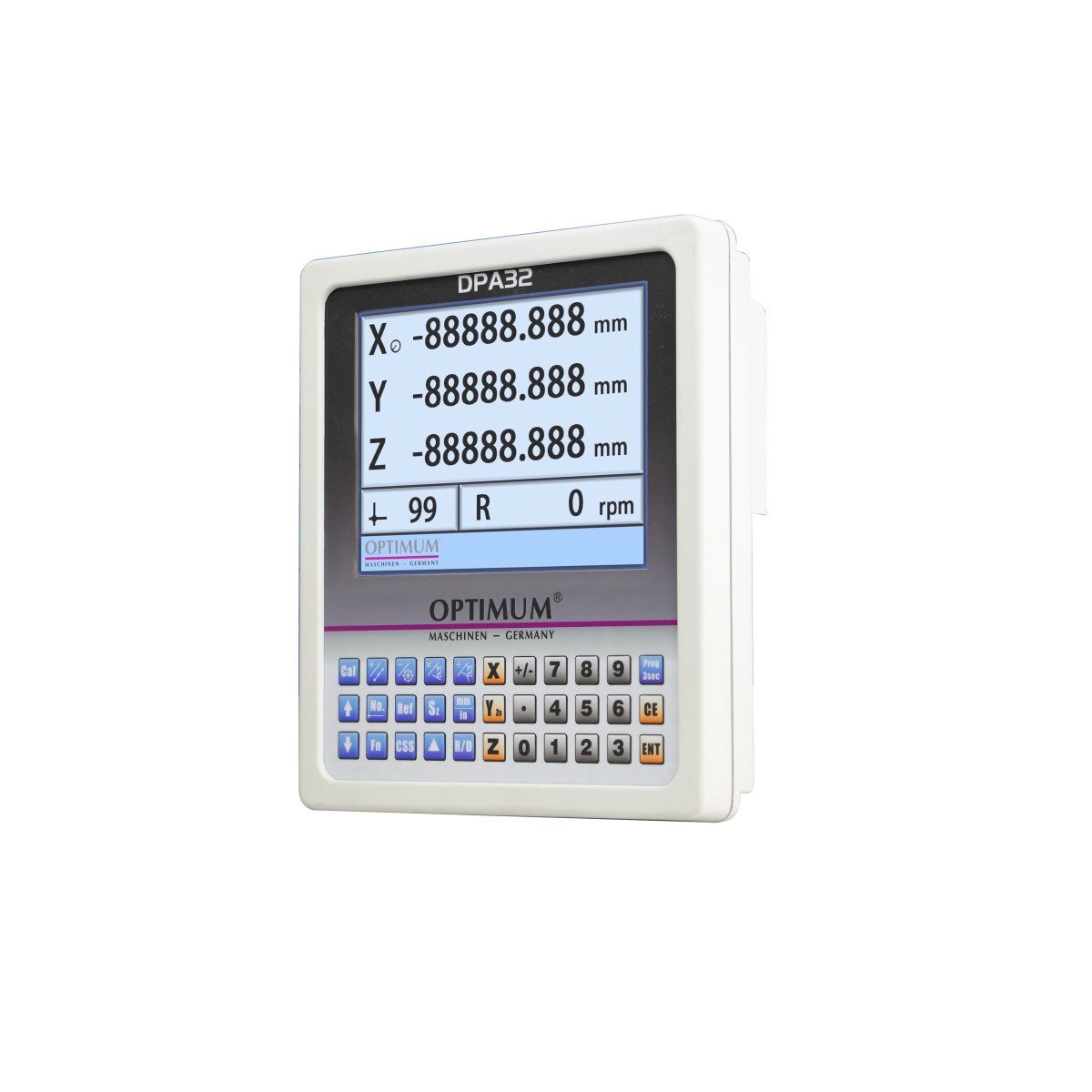

• Digitale Positionsanzeige: DPA 32
• Steuerung der Drehzahlregelung: elektronisch regelbar
• Anzahl der Drehzahlbereiche: 2
• Drehzahlbereich: 25 – 1600 min¯¹
• Abgabeleistung (Motorleistung): 7,5 kW
• Anschlussspannung: 400 V
• Netzfrequenz: 50 Hz
• Gesamt Anschlusswert: 8.5 kW
• Kühlschmiermittelsystem Leistung Kühlmittelpumpe: 125 W
• Norm: DIN EN 55011
• EMV-Klasse: C3
• Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8
• Stahlhalter: SWH 7-C
• Spindelbohrung: 105 mm
• Stahlhalter Aufnahmehöhe max.: 25 mm
• Spindelkonus: Ø 113 (Kegel 1:20) mm
• Reitstockaufnahme: MK 5
• Reitstock Pinolenhub: 180 mm
• Reitstock Pinolendurchmesser: 75 mm
• Steigung Metrisch: 0.1 - 14 mm/U
• Anzahl der Steigungen Metrisch: 47
• Steigung Zoll: 112 - 2 Gg/1"
• Anzahl der Steigungen Zoll: 60
• Steigung Diametral Pitch: 4 – 112 DPI
• Anzahl der Steigungen Diametral Pitch: 50
• Steigung Modulgewinde: 0.1 - 7 mm/U
• Anzahl der Steigungen Modulgewinde: 34
• Verfahrweg Oberschlitten: 130 mm
• Verfahrweg Planschlitten: 316 mm
• Verfahrweg Bettschlitten: 1710 mm
• Vorschubbereich längs: 0.031 - 1.7 mm/U
• Anzahl der Vorschübe längs: 42
• Vorschubbereich plan: 0.014 - 0.784 mm/U
• Anzahl der Vorschübe plan: 42
• Art der generierten Daten: Nutzungsdaten
• Format der generierten Daten: Gängige, maschinenlesbare Formate wie z.B. JSON
• Datenmenge: Bis zu 5 MB
• Datengenerierung kontinuierlich in Echtzeit: Ja
• Datenspeicherort: Auf dem Gerät
• Datenzugriff: Über physische Schnittstellen
• Weitere Informationen: In Bedienungsanleitung oder unter info@stuermer-maschinen.de
