Maximale Rundlaufabweichung 0,005 mmHerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.de Technische Daten: Rundlaufabweichung max.: 0.005 mmRadiallast max.: 4000 NDrehzahl max.: 5000 min¯¹Lager: NSK-Kugelrollenlager und INA Nadellager

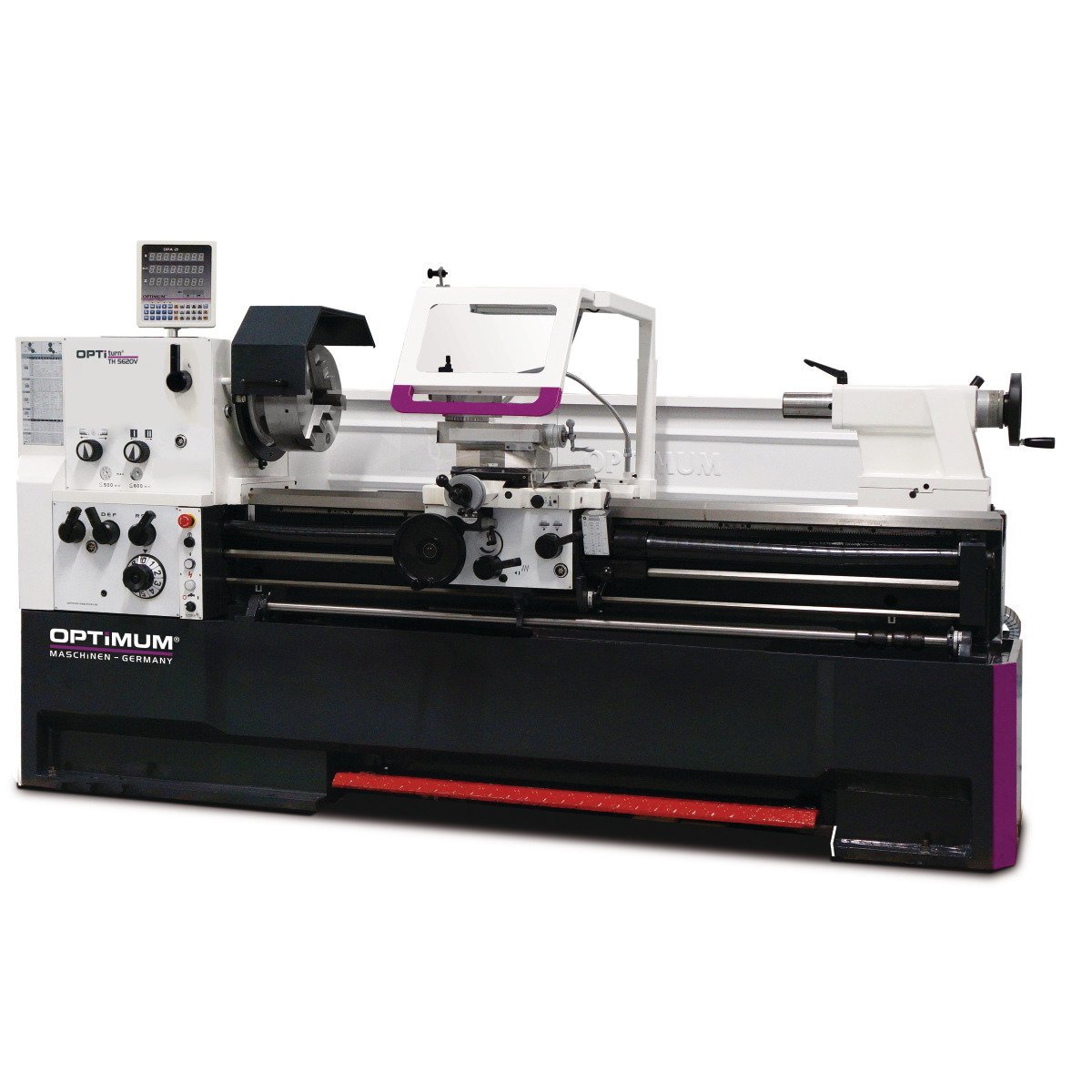

Schwere Leit- und Zugspindeldrehmaschine, die sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit auszeichnen. Mit Siemens Inverter-Vario-Antrieb Gehärtete und geschliffene Z-Achsen FührungsbahnGarantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,015 mmSpindelaufnahme Camlock DIN ISO 702-2 Nr. 8Zwei GetriebestufenSpindelbohrung / Stangendurchlass Ø 105 mmSiemens Sinamics Frequenzumrichter / Safety IntegratedLeitspindelabdeckungPräzise gearbeiteter SchlittenAlle Führungen durch Keilleisten nachstellbarRechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbarZweikanalige SicherheitselektronikZentralschmierung im BettschlittenVerstellbereich Oberschlitten ± 90°Getrieberäder leichtgängig, gehärtet, geschliffen und mit 2 nachstellbaren Präzisionskegelrollenlagern gelagertZahnräder und Wellen gehärtet und geschliffen, im Ölbad in Präzisionslagern laufendHandräder mit einstellbarer Feinskalierung 0,04 / 0,02 mmSicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- AchseÜbersichtliche Wahlhebel zum Schalten der VorschubgeschwindigkeitenGeschlossene Bauweise des Schnellschalt-VorschubgetriebeSchalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer HauptschalterNot-Halt Einrichtung mit FußbetätigungReitstock zum Kegeldrehen ± 10 mm verstellbarReitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm. Schnelle, einfache und werkzeuglose Verstellung mittels KlemmhebelStark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus GraugussKühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DINLED Maschinenlampe im SpäneschutzEnergiekette für schonende Leitungs- und SchlauchführungSkala der Gewindeuhr einstellbarAuf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.HerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.deLieferumfang:Feststehende Lünette Durchlass Ø 19 - Ø 165 mmMitlaufende Lünette Durchlass Ø 16 - Ø 95 mmLED-MaschinenleuchteAdapter Ø 113 mm-MK5Nicht mitlaufende Zentrierspitze MK5Nicht mitlaufende, jedoch temperaturbeständige Zentrierspitze MK5Schnellwechsel-Stahlhalter SWH 7-CStahlhalter 32 x 150 Typ D für Vierkantmeißel 25 mmGewindeuhrZahnräder für Gewindeschneiduhr (metrisch)Wechselzahnräder-SatzMaschinenerstbefüllung mit QualitätsölBedienwerkzeug Technische Daten: Länge (Produkt) ca.: 3450 mmBreite/Tiefe (Produkt) ca.: 1150 mmHöhe (Produkt) ca.: 1650 mmGewicht (Netto) ca.: 2560 kgSpitzenhöhe: 280 mmSpitzenweite: 1910 mmUmlaufdurchmesser über Maschinenbett: 560 mmUmlaufdurchmesser in der Bettbrücke: 790 mmUmlaufdurchmesser über Planschlitten: 355 mmDrehlänge in der Bettbrücke: 170 mmBettbreite: 350 mmDigitale Positionsanzeige: DPA 32Steuerung der Drehzahlregelung: elektronisch regelbarAnzahl der Drehzahlbereiche: 2Drehzahlbereich: 25 – 1600 min¯¹Abgabeleistung (Motorleistung): 7,5 kWAnschlussspannung: 400 VNetzfrequenz: 50 HzGesamt Anschlusswert: 8.5 kWKühlschmiermittelsystem Leistung Kühlmittelpumpe: 125 WNorm: DIN EN 55011EMV-Klasse: C3Spindelaufnahme: Camlock DIN ISO 702-2 Nr. 8Stahlhalter: SWH 7-CSpindelbohrung: 105 mmStahlhalter Aufnahmehöhe max.: 25 mmSpindelkonus: Ø 113 (Kegel 1:20) mmReitstockaufnahme: MK 5Reitstock Pinolenhub: 180 mmReitstock Pinolendurchmesser: 75 mmSteigung Metrisch: 0.1 - 14 mm/UAnzahl der Steigungen Metrisch: 47Steigung Zoll: 112 - 2 Gg/1"Anzahl der Steigungen Zoll: 60Steigung Diametral Pitch: 4 – 112 DPIAnzahl der Steigungen Diametral Pitch: 50Steigung Modulgewinde: 0.1 - 7 mm/UAnzahl der Steigungen Modulgewinde: 34Verfahrweg Oberschlitten: 130 mmVerfahrweg Planschlitten: 316 mmVerfahrweg Bettschlitten: 1710 mmVorschubbereich längs: 0.031 - 1.7 mm/UAnzahl der Vorschübe längs: 42Vorschubbereich plan: 0.014 - 0.784 mm/UAnzahl der Vorschübe plan: 42Art der generierten Daten: NutzungsdatenFormat der generierten Daten: Gängige, maschinenlesbare Formate wie z.B. JSONDatenmenge: Bis zu 5 MBDatengenerierung kontinuierlich in Echtzeit: JaDatenspeicherort: Auf dem GerätDatenzugriff: Über physische SchnittstellenWeitere Informationen: In Bedienungsanleitung oder unter info@stuermer-maschinen.de

Ersatzstahlhalter Aufnahme 35 x 160 Typ H für RundmeißelHerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.de

Ersatzstahlhalter Aufnahme 32 x 150 Typ D für VierkantHerstellerOptimum Maschinen Germany GmbHDr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschlandinfo@optimum-maschinen.de
