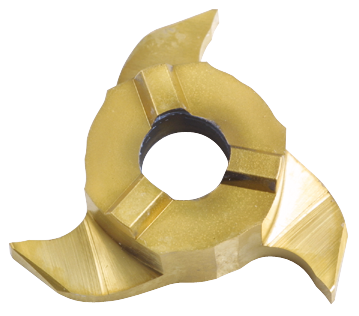

Simtek Wendeschneidplatte Zirkular 21,7 FSGB20 TiN, Nutbreite 2,15 mm
Simtek Wendeschneidplatte Zirkular 21,7 ist für Sicherungs- und Seegerringnuten sowie allgemeine Nutbearbeitungen vorgesehen. Die Varianten werden über die Nutbreite ausgewählt.
Die Ausführungen sind für Stahl, Edelstahl, Gusseisen und Nichteisenmetalle vorgesehen. Für Seegerringnuten nach DIN 471/472 sind Nutbreiten von 0,7 bis 5,15 mm vorgesehen; die Schneidbreite beträgt S − 0,02 mm. Für allgemeine Anwendungen sind Breiten von 0,77 bis 5,26 mm mit B + 0,02 mm vorgesehen. Der Mindest-Vorbearbeitungsdurchmesser beträgt 22 mm. Der Schneidkreisdurchmesser Ds beträgt 21,7 mm; Schneidstoff FSGB20, TiN-Beschichtung und ein Spanwinkel von 15° sind für diese Familie angegeben.
| 1_Anzahl der Schneiden Z: | 3 |
|---|---|
| 1_Beschichtung: | TiN |
| 1_Drehrichtung der Schneidplatte: | rechts |
| 1_Hauptanwendung: | Edelstahl, Gusseisen, Nichteisenmetalle, Stahl |
| 1_Nutzlänge LU (mm): | 4,5 |
| Stechbreite: | 2,29 |
| 1_Eckenradius (mm): | 0,2 |
Simtek
Hersteller:
SIMTEK Präzisionswerkzeuge GmbH
Christophstraße 18, 72116 Mössingen, Deutschland
info@simtek.com
Passende Fräswerkzeuge

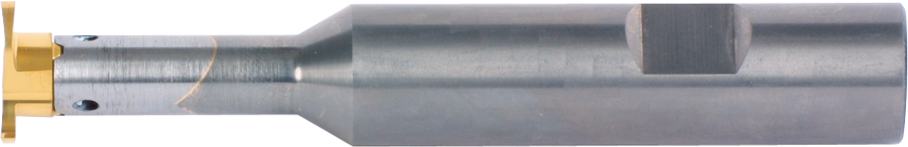

Simtek Zirkular-Nutenfräser mit VHM-Schaft, Schneidkreis Ø 21,7 mm
Simtek Zirkular-Nutenfräser mit VHM-Schaft, Schneidkreis Ø 21,7 mm ist für den universellen Einsatz auf CNC-gesteuerten Maschinen ausgelegt. Das Werkzeug dient zum zirkularen Einstechen beziehungsweise Fräsen von Nuten und Gewinden.
