Oberflächenhärte bis zu 850 Vickers Durchgehärteter Werkzeugstahl X8.7 + PlasmanitrierungMaterialstärke ca. 11,5 – 13 mmSeitenwange aus hochwertigem Stahl S355J2+N + PlasmanitrierungBohrung Ø 16 mmBohrungen Oberfläche 50x50 mm RasterEcken, Kanten und Bohrungen abgerundetHöhe Seitenwange 100 mmBohrungen Seitenwange im DiagonalrasterInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 4000 mmTischplatte Breite: 2000 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Die wenig beanspruchten Seitenwangen werden aus KostengründeTischplatte Bohrungsdurchmesser: 16 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 11,5 – 13 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 100 mmSeitenwange Bohrungsabstand: 25 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

Oberflächenhärte bis zu 850 Vickers Durchgehärteter Werkzeugstahl X8.7 + PlasmanitrierungMaterialstärke ca. 11,5 – 13 mmSeitenwange aus hochwertigem Stahl S355J2+N + PlasmanitrierungBohrung Ø 16 mmBohrungen Oberfläche 50x50 mm RasterEcken, Kanten und Bohrungen abgerundetHöhe Seitenwange 100 mmBohrungen Seitenwange im DiagonalrasterInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 3000 mmTischplatte Breite: 1500 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Die wenig beanspruchten Seitenwangen werden aus KostengründeTischplatte Bohrungsdurchmesser: 16 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 11,5 – 13 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 100 mmSeitenwange Bohrungsabstand: 25 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

Oberflächenhärte bis zu 850 Vickers Durchgehärteter Werkzeugstahl X8.7 + PlasmanitrierungMaterialstärke ca. 11,5 – 13 mmSeitenwange aus hochwertigem Stahl S355J2+N + PlasmanitrierungBohrung Ø 16 mmBohrungen Oberfläche 50x50 mm RasterEcken, Kanten und Bohrungen abgerundetHöhe Seitenwange 100 mmBohrungen Seitenwange im DiagonalrasterInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 1500 mmTischplatte Breite: 1500 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Die wenig beanspruchten Seitenwangen werden aus KostengründeTischplatte Bohrungsdurchmesser: 16 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 11,5 – 13 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 100 mmSeitenwange Bohrungsabstand: 25 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

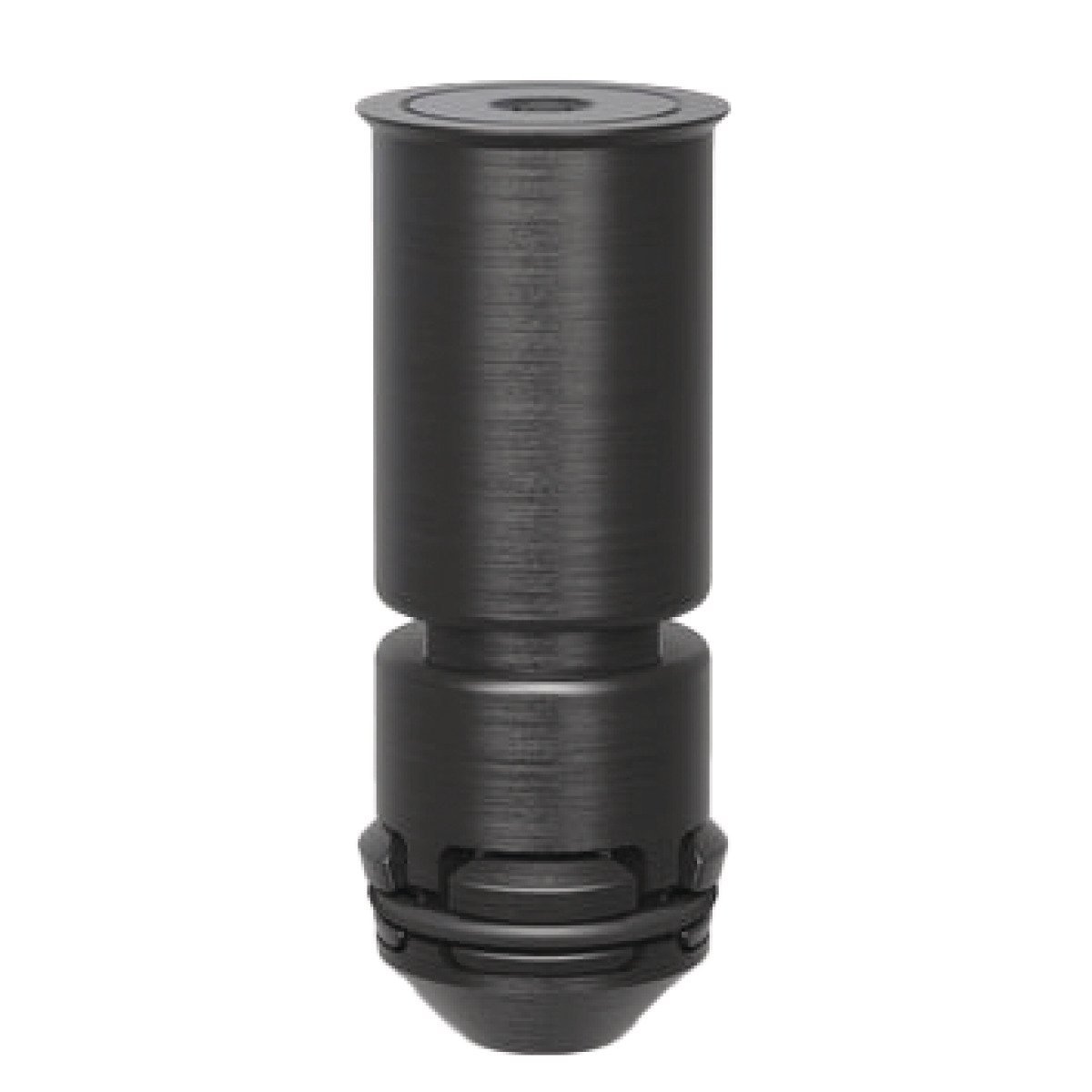

Spannen von 3 BauteilenbrüniertVerdeckte Verbindung von BauteilenSpannbereich ca. 34 – 38 mmNICHT zum Verbinden von Tischen und U-Winkeln zulässigNicht für Langlöcher geeignetmit Innensechskant (Größe 4)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 16 mmScherkraft: 45 kNAnzugsmoment: 10 / 10 (Stahl / Aluminium) NmZugkraft: 3 kNLänge (Produkt) ca.: 45 mmGewicht (Netto) ca.: 0,07 kg

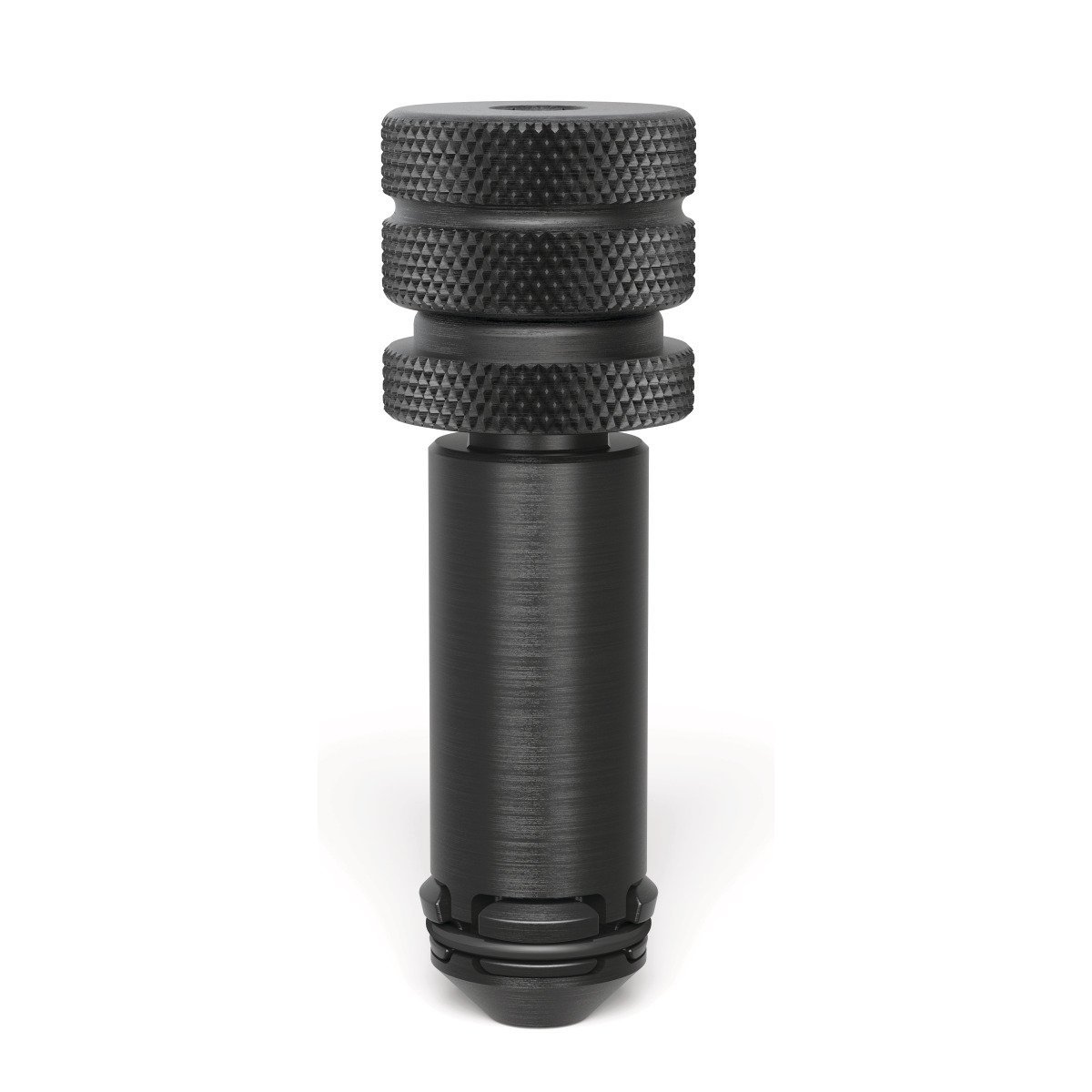

Spannen von 3 BauteilenbrüniertSpannbereich ca. 34 – 38 mmzum Spannen von Alu-Profilen empfohlenohne O-Ring-Nut für glatte OberflächeNICHT zum Verbinden von Tischen und U-Winkeln zulässigmit Innensechskant (Größe 6)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 16 mmScherkraft: 50 kNAnzugsmoment: 10 / 10 (Stahl / Aluminium) NmZugkraft: 4 kNLänge (Produkt) ca.: 67 mmGewicht (Netto) ca.: 0,13 kg

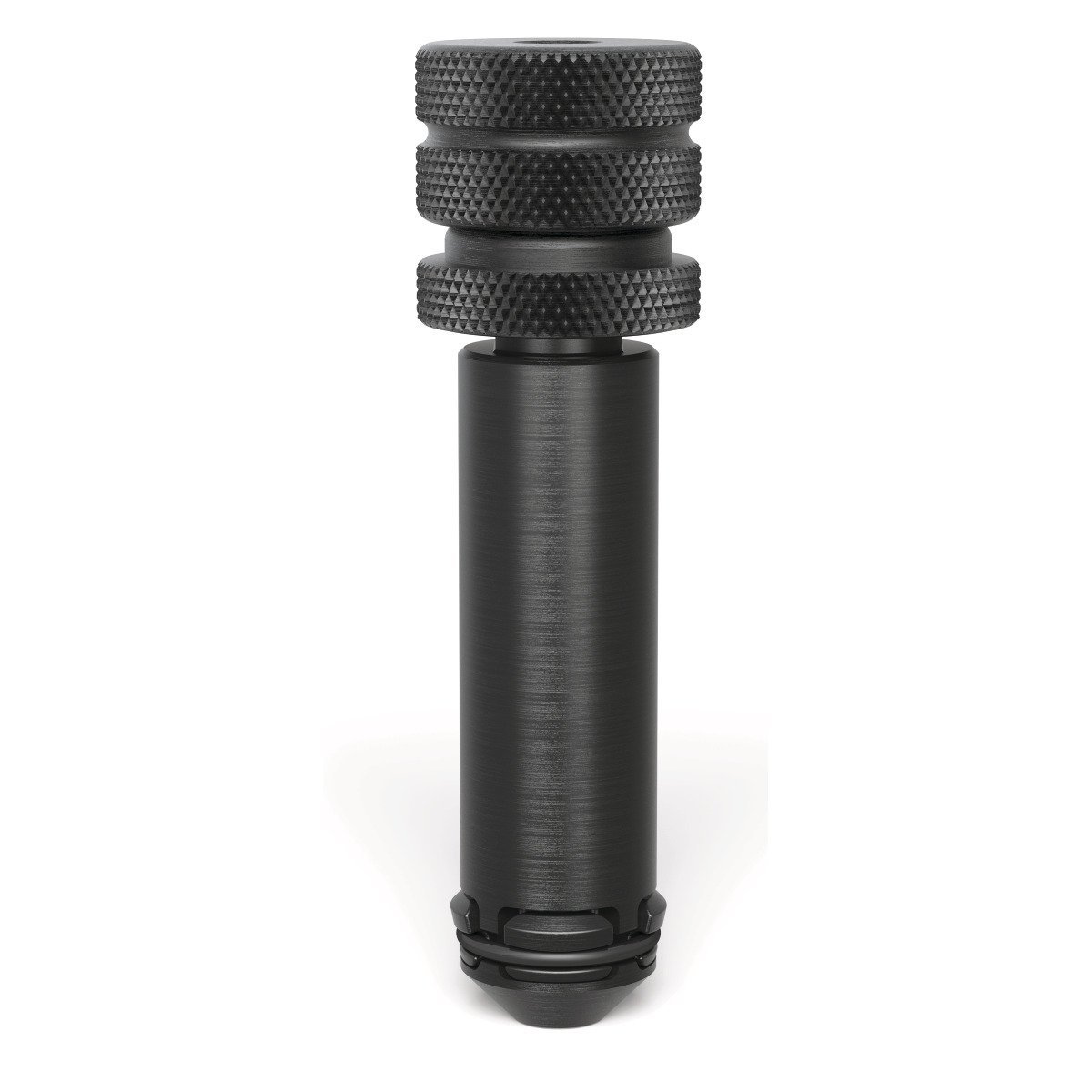

Spannen von 4 BauteilenbrüniertSpannbereich ca. 46 – 50 mmzum Spannen von Alu-Profilen empfohlenohne O-Ring-Nut für glatte OberflächeNICHT zum Verbinden von Tischen und U-Winkeln zulässigmit Innensechskant (Größe 6)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 16 mmScherkraft: 50 kNAnzugsmoment: 10 / 10 (Stahl / Aluminium) NmZugkraft: 4 kNLänge (Produkt) ca.: 79 mmGewicht (Netto) ca.: 0,14 kg

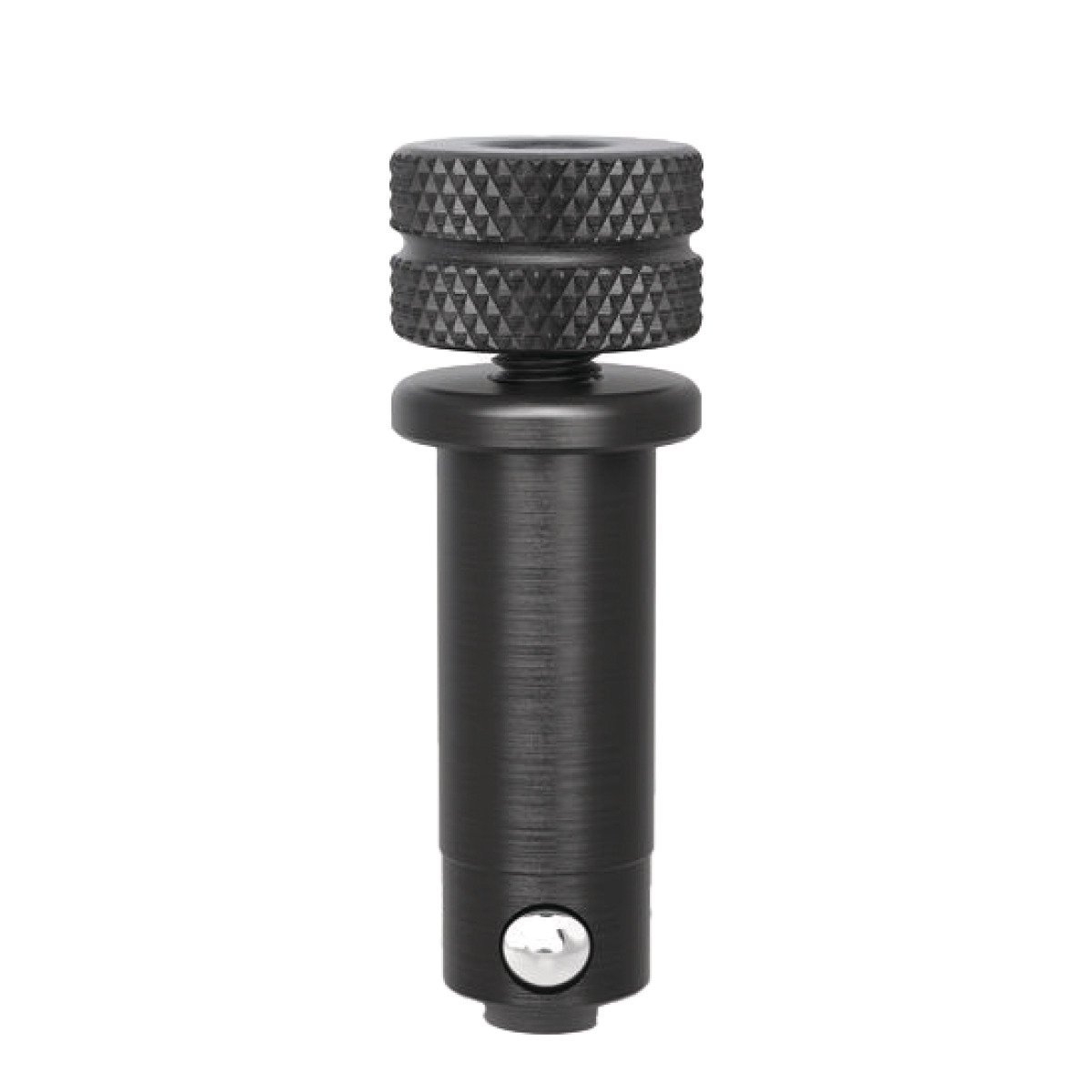

Bei diesem Bolzen wird auf die Nut für O-Ringe verzichtet. Dadurch ist eine glatte Oberfläche des Bolzenkörpers gewährleistet. Eignet sich besonders gut zum Spannen von Alu-Profilen und ist darüber hinaus weiterhin kompatibel mit dem gesamten Siegmund-SortimentSchnellspannbolzen mit Drehverschluss ist das ideale Verbindungselement zwischen den Siegmund-Bauteilen NICHT zum Verbinden von Tischen und Winkeln U-Form zulässig!Unsere Empfehlung beim Arbeiten mit Alu-ProfilenAnzugsmoment ist abhängig vom MaterialBeim Spannen von Aluminium-Teilen die Bolzen nur handfest anziehenSpannen von 3 Bauteilenbrüniertmit Drehverschlussmit Innensechskant (Größe 4)HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Durchmesser: 16 mmScherkraft: 55 kNAnzugsmoment Stahl: 10 NmAnzugsmoment Aluminium: 2,5 NmZugkraft: 10 kNLänge (Produkt) ca.: 65 mmGewicht (Netto) ca.: 0,1 kg

Oberflächenhärte bis zu 850 Vickers Durchgehärteter Werkzeugstahl X8.7 + PlasmanitrierungMaterialstärke ca. 11,5 – 13 mmSeitenwange aus hochwertigem Stahl S355J2+N + PlasmanitrierungBohrung Ø 16 mmBohrungen Oberfläche 50x50 mm RasterEcken, Kanten und Bohrungen abgerundetHöhe Seitenwange 100 mmBohrungen Seitenwange im DiagonalrasterInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 2000 mmTischplatte Breite: 1200 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Die wenig beanspruchten Seitenwangen werden aus KostengründeTischplatte Bohrungsdurchmesser: 16 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 11,5 – 13 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 100 mmSeitenwange Bohrungsabstand: 25 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

Oberflächenhärte bis zu 850 Vickers Durchgehärteter Werkzeugstahl X8.7 + PlasmanitrierungMaterialstärke ca. 11,5 – 13 mmSeitenwange aus hochwertigem Stahl S355J2+N + PlasmanitrierungBohrung Ø 16 mmBohrungen Oberfläche 50x50 mm RasterEcken, Kanten und Bohrungen abgerundetHöhe Seitenwange 100 mmBohrungen Seitenwange im DiagonalrasterInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 1200 mmTischplatte Breite: 800 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Die wenig beanspruchten Seitenwangen werden aus KostengründeTischplatte Bohrungsdurchmesser: 16 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 11,5 – 13 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 100 mmSeitenwange Bohrungsabstand: 25 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

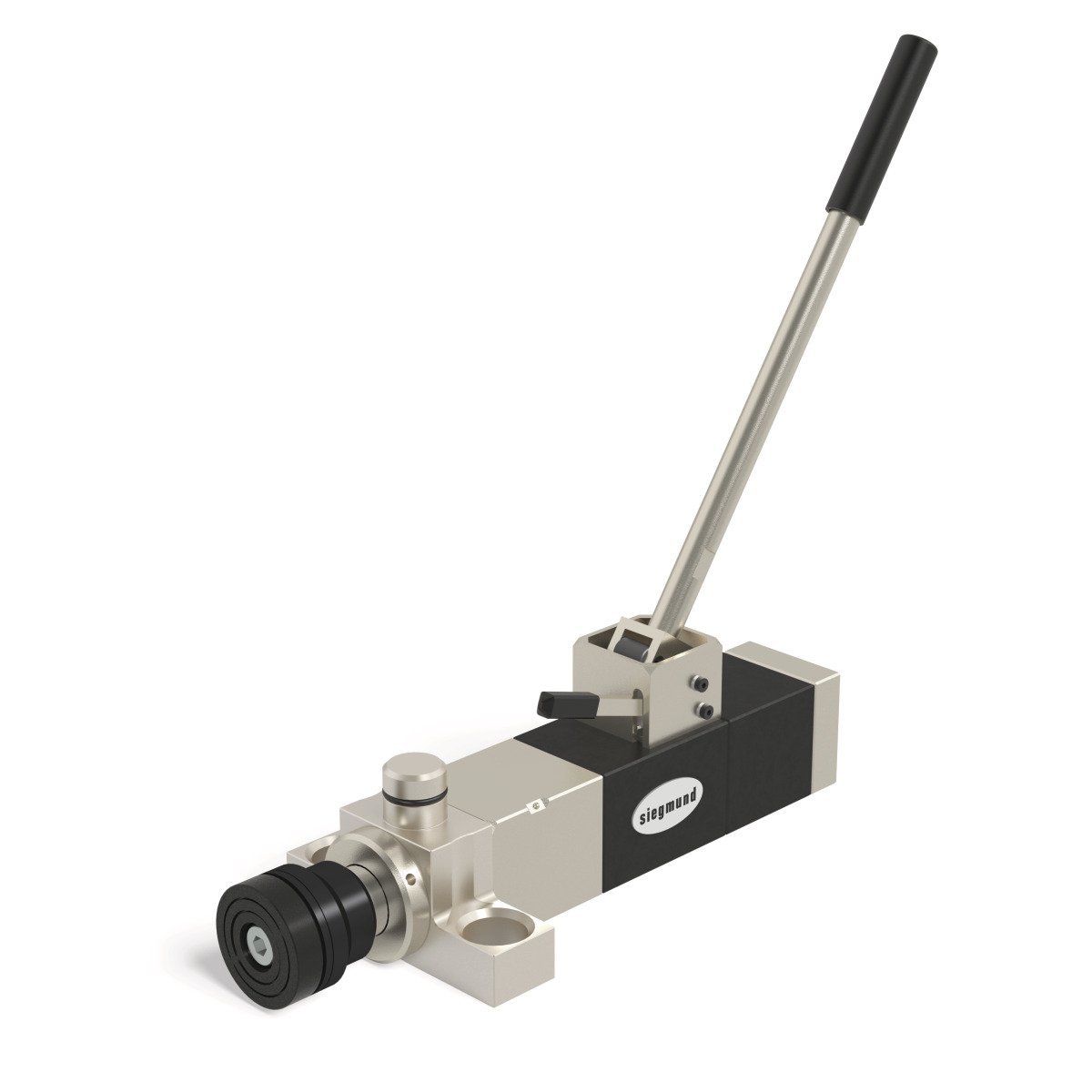

Perfekte Schweißkonstruktion durch Vorspannen vor dem Schweißen Die Tischpresse wird zum Richten verformter Stahlprodukte verwendet. Mit einer Presskraft von 2,5 Tonnen können Teile, die ungewollte Unebenheiten oder Spannungen im Material aufweisen, begradigt werden. Mit dem zusätzlich erhältlichen Rohrbiegestempel lassen sich Rohre mit einem Durchmesser von bis zu 42 mm flexibel biegen.Der Gesamthub beträgt 60 mm, der mit 13 Pumphüben mit einer Bedienkraft von ca. 330 N erreicht werden kann (Hub pro Pumphub 4,6 mm). Ein Überströmventil verhindert weiteren Druckaufbau bei voll ausgefahrener Kolbenstange.Für eine sichere Befestigung auf dem Tisch kann die Tischpresse durch den Revolverkopf entweder mit Schnellspannbolzen oder durch den angearbeiteten Bolzen fixiert werden.Die Tischpresse muss immer an zwei Stellen fixiert werden.HerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com

Oberflächenhärte bis zu 850 Vickers Durchgehärteter Werkzeugstahl X8.7 + PlasmanitrierungMaterialstärke ca. 11,5 – 13 mmSeitenwange aus hochwertigem Stahl S355J2+N + PlasmanitrierungBohrung Ø 16 mmBohrungen Oberfläche 50x50 mm RasterEcken, Kanten und Bohrungen abgerundetHöhe Seitenwange 100 mmBohrungen Seitenwange im DiagonalrasterInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 2400 mmTischplatte Breite: 1200 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Die wenig beanspruchten Seitenwangen werden aus KostengründeTischplatte Bohrungsdurchmesser: 16 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 11,5 – 13 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 100 mmSeitenwange Bohrungsabstand: 25 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers

Oberflächenhärte bis zu 850 Vickers Durchgehärteter Werkzeugstahl X8.7 + PlasmanitrierungMaterialstärke ca. 11,5 – 13 mmSeitenwange aus hochwertigem Stahl S355J2+N + PlasmanitrierungBohrung Ø 16 mmBohrungen Oberfläche 50x50 mm RasterEcken, Kanten und Bohrungen abgerundetHöhe Seitenwange 100 mmBohrungen Seitenwange im DiagonalrasterInklusive Skalierung auf der OberflächeKonstruktion durch Rippen verstärktRasterlinien ermöglichen präzise AufbautenSonderausstattungen für Schweißtische erhalten Sie auf AnfrageHerstellerBernd Siegmund GmbHLandsbergerstraße 180, 86507 Oberottmarshausen, Deutschlandwww.siegmund.com Technische Daten: Tischfüße: 4Traglast ca.: 2000 kgErläuterung Traglast ca.: Maximal empfohlene statische Gesamtlast bei gleichmäßiger LaTischhöhe: 850 mmTischplatte Länge: 1500 mmTischplatte Breite: 1000 mmTischplatte Material: Durchgehärteter Werkzeugstahl X8.7, plasmanitriertErläuterung Tischplatte Material: Die wenig beanspruchten Seitenwangen werden aus KostengründeTischplatte Bohrungsdurchmesser: 16 mmTischplatte Bohrungsabstand: 50 mmTischplatte Materialstärke: 11,5 – 13 mmTischplatte Grundhärte ca.: 280 – 340 VickersTischplatte Oberflächenhärte ca.: 450 – 850 VickersSeitenwange Höhe: 100 mmSeitenwange Bohrungsabstand: 25 mmSeitenwange Grundhärte ca.: 165 – 220 VickersSeitenwange Oberflächenhärte ca.: 450 – 750 Vickers
